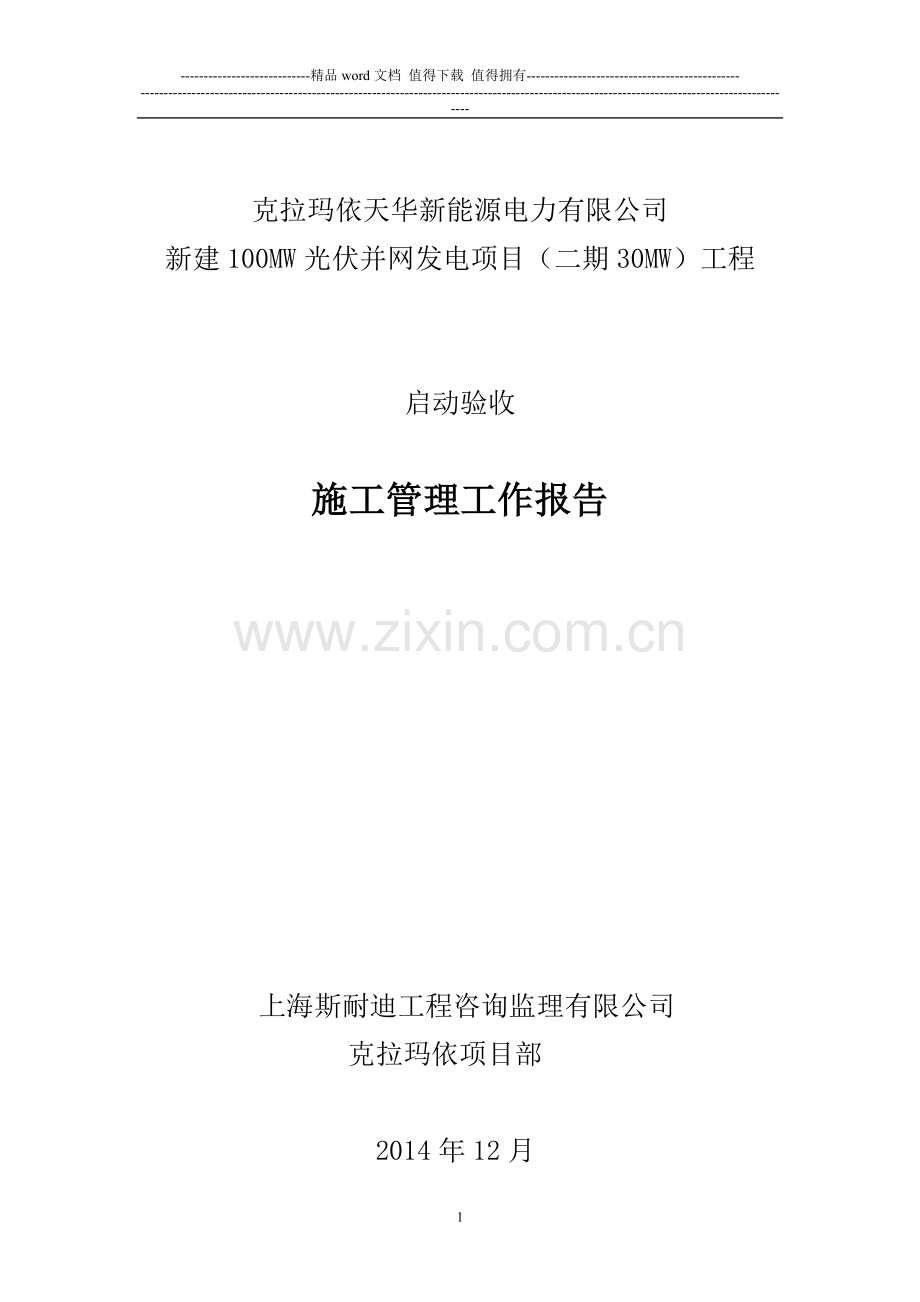

克拉玛依天华新能源电力有限公司
新建100MW光伏并网发电项目（二期30MW）工程

启动验收

施工管理工作报告

上海斯耐迪工程咨询监理有限公司
克拉玛依项目部

2014年12月

1、工程概况
克拉玛依天华新能源电力有限公司新建100MW光伏并网发电项目（二期30MW）工程项目在七师五五工业园。该项目的进一步扩建推进了七师能源开发及其相关产业向着多元化、多层次的发展，改善了七师的能源结构，开启了七师绿色能源的新篇章。
克拉玛依天华新能源电力有限公司新建100MW光伏并网发电项目（二期30MW）工程项目装机容量30兆瓦，占地面积约1200亩。本电站二期建成后预计每年均可为电网提供电量4125万千瓦时， 与相同发电量的火电相比，相当于每年可节约标煤 11850吨( 以平均标准煤煤耗为320克/千瓦时计)，相应每年可减少多种大气污染物的排放，其中减少二氧化碳(C02)约3.1万吨，二氧化硫(SO2)约100.73吨，氮氧化物(NOX)约87.69吨。这将极大地减少对周围环境的污染，并起到利用清洁可再生资源、节约不可再生的化石能源、保护生态环境的作用，具有明显的社会效益和环境效益。
本期工程由光伏发电系统、电气公用系统、接入系统组成，每1MW规模设计为一个方阵，共30个方阵；每个方阵配2台500KW的逆变器，配套建设一个分站房。每个方阵配1台1000kVA的箱式变压器。项目电池板采用固定倾角的安装方式，倾角为35°；同一方阵电池板间南北向间距8.7米。晶体硅光伏组件作为光电转换设备，将光能转换为800V左右的直流电，通过逆变器将直流电转换为315V的交流电，再经箱变升压至35kV经过高压输电线路并入天华新能源电力有限公司110kV变电站。
1.4机组启动阶段验收主要设计任务及指标
项目启动验收阶段必须完成的建设范围有：①升压站110kV配电装置新增一回间隔设备： 35KV/100KV变压器1台、110KV电流互感器1组、110KV隔离开关1组、110KV管母及各种金具线路等；②35KV开关室新增I段母线及配电系统设备：35KV高压开关柜12面、35KV接地变压器及小电阻成套装置1套、35KV/10KV无功补偿变压器1台、10kV无功补偿电抗器1组、SVG无功补偿装置1套等；③后台二次保护及控制设备：主变保护屏1面、主变测控屏1面、35KV母线保护屏1面、站控层通讯屏1面等。④光伏区发电系统设备：1000KVA箱变30台、MW房30台（500KW逆变60台、通讯屏30面）、组件121000块、直流防雷汇流箱360台、35KV高压集电线路6回等。
25年运营周期中总发电量1002177.592MWh，年平均发电量40087.1MWh，按照装机容量33MWp计算的年平均等效利用小时数约为：1214.8小时。
1.5工程投资
本工程计划投资2.58亿元。
2、工程建设简况
2.1工程开工时间
克拉玛依天华新能源电力有限公司新建100MW光伏并网发电项目（二期30MW）工程于2014年9月5日开始进行“三通一平”的施工，EPC合同中标单位为上海斯耐迪工程咨询监理有限公司，计划工期为90天。
2.3工程开工报告及批复
本二期工程前期占地补偿、审批手续、管理机构组建等开工前准备工作基本完成后，相关部门批准于2014年9月5日正式开工。
2.4阶段验收主要工程开完工日期
序号
工程项目
开工日期
完工日期
备注
1
光伏区土建工程
2014.9.5
2014.11.20

2
光伏区电气安装
2014.10.25
2014.12.19

3
升压站电站土建工程
2014.10.10
2014.11.1

4
升压站电气安装
2014.11.5
2014.12.19

5
其他配套工程
2014.9.5
2014.12.19

2.5主要工程施工过程
2.5.1土建施工顺序
1、光伏厂区平整
按设计指标控制好平整边线及场地高差线。
2、钻孔浇筑桩
控制好桩基成孔点坐标，用钻孔机人工配合钻孔成型。
3、钢筋绑扎
钢筋进场后经检验合格方可使用，表面浮锈用钢丝刷干净，绑扎时严格按技术规范和施工图纸施工，经监理验收合格后进行下一步工程施工。
4、立模板
（1）模板安装必须按设计图纸测量放样，对主要结构应多设控制点，以利检查校正。且应经常保持足够的固定设施，以防模板倾覆。
（2）支架必须支撑在稳固的地基或已凝固的混凝土面上并有足够的支撑面积，防止滑动。支架的立柱必须在两个垂直的方向上，用撑拉杆固定，以确保稳定。
（3）对于光伏区箱变基础、逆变基础、升压站主变基础、SVG电抗器基础的大体积混凝土浇筑块，成型后的偏差，应不超过模板安装允许偏差的50%-100%。
5、混凝土浇筑
（1）混凝土入仓铺料时，整个仓面铺满一层振捣密实后，再铺筑下一层，逐层铺筑。
（2）在混凝土浇筑前，必须用高压水枪或凿子将老混凝土表面游离石灰的水泥膜清除，并使表层混凝土石子半露，形成有利于层间结合的麻面。
（3）控制好分块尺寸和铺层厚度、铺料间隔时间。
（4）混凝土入仓后进行平仓与振捣。
（5）及时洒水养护，混凝土应连续养护，养护期内始终使混凝土表面保持湿润。
2.5.2金属结构及电气设备安装
1、组件支架安装
固定式支架的安装作为本工程施工的关键环节，其安装质量直接涉及工程的可靠度。本工程特点为钢构件直接与独立基础预埋件螺栓连接，根据太阳光直射要求，光伏阵列支架倾斜角度35度，抗震放烈度设计为7度，一套支架按照2×22布置电池组件，工程建设地处戈壁荒漠，土地平坦开阔，风沙较大，故支架必须安装、焊接牢固可靠，包括光伏组件与支架连接更要坚固牢靠。
2、光伏组件安装
本工程为30MWp固定式单元，其中电池组件的安装数量为121000片，电池板的安装应自上而下，逐块安装。紧固压板螺栓时必须有2人配合扶稳组件。检查组件的安装质量，每组电池板安装必须做到横平竖直，同一组的电池板间距、底边位置必须保持一致。按照设计院的设计图纸连接每组内的组件，接线时应注意勿将正负极接反，保证接线正确。每串电池板连接完毕后，应检查电池板串开路电压是否正确，连接无误后断开末端电池板的接线，保证后续工序的安全操作。
3、高低压电缆的敷设及安装
电缆包括光伏电站35kV母线侧至箱式变压器部分，升压站内35kV进线开关柜为止，包括本期35kV母线段35kV进线6回，光伏场区箱式变压器35kV侧环网6回，35kV集电线路及通讯光缆敷设若干。每个1MW的光伏阵列经1台箱变升至35KV，光伏场区本期建设30MW共分6回集电线路接至110kV升压站35kV母线侧。相关的安装及试验按照光伏施工标准及验收规范进行。
4、箱变、逆变的就位及安装
1000KVA箱变30台、MW房30台，设备安装的工艺流程，设备点件验收，设备吊装，变压器试验及测试调试工作均按相关标准流程及规范执行完成。
2.5.3升压变电设备安装
1、主变安装
升压站安装2台升压变压器，型号为S—M—1600/11，容量：1600KVA，由宁波天安变压器有限公司制造。
2、户外隔离开关安装
开关支架及操作杆由施工单位自行制作，隔离开关已调试好，安装牢固，动作灵活，最大电气开限300㎜，符合规程规定，支架及连杆已可靠接地。
3、户外避雷器及避雷针安装
安装杆上氧化锌避雷器一组，安装前已试验合格，安装牢固，接线正确，接地端已可靠接地。安装避雷针一个，接地电阻试验合格。
4、高压开关柜及二次屏柜安装
安装高压开关柜12面，综自设备柜4面。屏柜的到货检点、基础槽钢的安装、柜体母排组装、及各试验工作均按规范执行完成，35kV高压开关柜、保护屏、测控屏、通信屏等安装工程的施工质量达到规范要求。
5、SVG无功补偿系统安装
无功成套装置的到货检点、安装就位及系统配套成型、联网静动态调试工作均按照规范执行，动态调试数据理想，满足设计要求。
2.6重大技术问题处理
无
3、专项工程和工作
上海斯耐迪工程咨询监理有限公司（克拉玛依项目部）根据农七师工程质量监督中心站及工程建设管理处的要求，设立了档案室，并配备专门的档案管理人员。按照工程建设档案管理规定对档案资料进行整理。
相关项目建设期手续包括一期工程，以及项目运营期的消防验收、质量监督意见、安全设施验收、水土保持验收、防雷工程验收、劳动安全卫士验收、并网调度协议、购售电合同等专工作已经部分完成或正在进行，达到了启动验收要求。
4、项目管理
4.1机构设置及工作情况
4.1.1主管部门及地方政府
克拉玛依天华新能源电力有限公司新建100MW光伏并网发电项目（二期30MW）工程开工以来，各级主管部门与当地政府非常重视，多次到现场指导，对工程进度、安全、质量、资金等方面加强管理、监督、协调，确保了工程的正常进行。
4.1.2项目组织机构
克拉玛依天华新能源电力有限公司新建100MW光伏并网发电项目（二期30MW）工程进入实施阶段后，项目总承包上海斯耐迪工程咨询监理有限公司成立了工程项目部，负责加强工程建设管理和领导，研究处理工程实施过程中的主要问题。

上海斯耐迪工程咨询监理有限公司总承包
项目部组织机构图

项目组织机构人员名单

项目经理： 李振新
地方副经理：吴恒华
生产副经理： 陈 咏
总工程师： 杨运波
综合部：刘
安全部：王树波
计划合同部：
工程技术部：陈永利
物资设备部：岳国平
财务部：
工地试验室：张建华
资料档案室：扶建国
4.1.3设计单位
上海斯耐迪工程咨询监理有限公司与武汉联动设计股份有限公司签订了设计合同后，设计院由水文、地质、水工、金属结构、机电组成了工程设代组，按照国家有关设计规程规范按时保质完成设计项目。施工阶段，在工地派驻了土建及电气设代，解决技施阶段出现的问题。
4.1.4监理单位
本项目实行了工程建设监理制。监理单位由建设单位经过邀请招标，黑龙江省华宇电力工程监理有限公司中标，承担本工程建设监理任务。为满足工程建设需要，黑龙江省华宇电力工程监理有限公司成立了克拉玛依天华新能源电力有限公司新建100MW光伏并网发电项目（二期30MW）工程监理部。本工程实行总监理工程师负责制。监理部配备总监一名，下设具有高、中级技术职称的监理工程师，分别监理土建、电气等专业，配合总监完成各专业范围内的监理工作。
监理单位按照业主的统一安排，与现场各方密切配合，严格按照招标文件、设计和有关规程规范、光伏行业和国家现行标准的技术要求，认真履行监理职责，严格按照“四控制、两管理、一协调”的七大监理任务，对施工合同实行严格管理，对关键部位和重要工序施工进行全过程旁站监理。并在施工单位自检的基础上，实行监理单位平行检测和跟踪检测，确保了工程质量。
5、工程项目划分
根据《光伏工程施工质量检验与评定规程》的要求，结合本工程特点，对工程项目进行划分，并结合建设单位相关要求以及监理单位批准了《克拉玛依天华新能源电力有限公司新建100MW光伏并网发电项目（二期30MW）工程项目划分》。
克拉玛依天华新能源电力有限公司新建100MW光伏并网发电项目（二期30MW）工程
电气安装质量验评范围划分表

工程编号
工程项目名称
性
质
质量验评及签证
表编号
（DL/T）
单位工程
分部工程
分项工程
施工单位
监理单位

班组
工地
质检部
1

主变压器系统设备安装

√
√
√
5161.1-表4.0.3

1

主变压器安装

√
√
√
5161.1-表4.0.2

1
主变压器本体安装

√
√
√
√
5161.3-表1.0.3-1
2
主变压器检查
主要
√
√
√
√
5161.3-表1.0.3-2
3
主变压器附件安装

√
√
√
√
5161.3-表1.0.3-3
4
主变压器注油及密封试验
主要
√
√
√
√
5161.3-表1.0.3-4
5
主变压器整体检查
主要
√
√
√
√
5161.3-表1.0.3-5
2

主变压器系统附属设备安装

√
√
√
5161.1-表4.0.2

1
中性点隔离开关安装

√
√

5161.2-表5.0.1
2
中性点电流互感器、避雷器安装

√
√

5161.2-表6.0.2
3
端子箱检查安装

√
√

5161.8-表4.0.2
4
软母线安装

√
√

5161.4-表7.0.2
10

主变压器带电试运
主要

√
√
√
5161.3-表4.0.9
2

110kV配电装置安装

√
√
√
5161.1-表4.0.3

1

主母线及旁路母线安装

√
√
√
5161.1-表4.0.2

1
绝缘子串安装

√
√

5161.4-表2.0.2

2
软母线安装

√
√
√
√
5161.4-表7.0.2

3
支柱绝缘子安装

√
√

5161.4-表2.0.3

4
管形母线安装
主要
√
√
√
√
5161.4-表6.0.2
2

进出线间隔安装

√
√
√
5161.2-表5.0.1

1
隔离开关及接地刀闸安装

√
√
√
√
5161.2-表5.0.1

2
电流互感器安装

√
√

5161.3-表3.0.2

3
断路器安装
主要
√
√
√
√
5161.2-表2.0.1
5161.2-表2.0.2

4
支柱绝缘子安装

√
√

5161.4-表2.0.3

5
引下线及跳线安装

√
√
√
√
5161.4-表7.0.2

6
端子箱检查安装

√
√

5161.8-表4.0.2
10

110kV配电装置带电试运
主要

√
√
√
5161.1-表5.0.5-1
3

综自室设备安装
主要
√
√
√
√
5161.1-表4.0.3

1

保护及二次屏柜安装

√
√
√
√
5161.1-表4.0.2

1
通信屏安装

√
√
√
√
5161.8-表1.0.2

2
保护屏安装

√
√
√
√
5161.8-表1.0.2

3
测控屏安装

√
√
√
√
5161.8-表1.0.2

4
二次回路检查及接线

√
√

5161.8-表7.0.2
4

主变进线间隔及配电柜安装
主要

√
√
√
5161.1-表4.0.3

1

主变35KV进线间隔安装

√
√
√
5161.1-表4.0.2

1
穿墙套管安装

√
√

5161.4-表2.0.4
2
支柱绝缘子安装

√
√

5161.4-表2.0.3
3
母线安装
主要
√
√
√
√
5161.4-表3.0.2
4
避雷器安装

√
√

5161.2-表6.0.2
2

35KV配电柜安装
主要
√
√
√
√
5161.1-表4.0.2

1
基础型钢安装

√
√

5161.8-表1.0.2
2
配电柜安装

√
√

5161.8-表2.0.1
3
母线安装
主要
√
√
√
√
5161.4-表3.0.2
4
断路器检查
主要
√
√
√
√
5161.2-表1.0.2
5161.2-表3.0.2
5
二次回路检查及接线

√
√

5161.8-表7.0.2
10

35kV配电装置带电试运
主要

√
√
√
5161.1-表5.0.5-1
5

无功补偿、接地变安装

√
√
√
5161.1-表4.0.3

1

工作变压器安装

√
√
√
5161.1-表4.0.2

1
变压器本体安装

√
√

5161.3-表1.0.3-1

2
变压器检查
主要
√
√
√
√
5161.3-表1.0.3-2

3
变压器附件安装

√
√

5161.3-表1.0.3-3

4
变压器注油及密封试验
主要
√
√
√
√
5161.3-表1.0.3-4
2

电抗器安装

√
√
√
5161.1-表4.0.2

1
电抗器安装
主要
√
√
√
√
5161.3-表1.0.2

2
引下线安装

√
√
√
√
5161.4-表7.0.2
3

电容器进线间隔安装

√
√
√
5161.1-表4.0.2

1
隔离开关安装

√
√
√
√
5161.2-表5.0.1

2
避雷器安装

√
√

5161.2-表6.0.2

3
引下线安装

√
√
√
√
5161.4-表7.0.2

10
电容器组带电试运

√
√
√
5161.2-表8.0.11
4

接地变安装

√
√
√
5161.1-表4.0.2

1
接地变安装

√
√
√
√
5161.3-表1.0.1
2
二次回路检查及接线

√
√

5161.8-表7.0.2
6

变电站电缆施工

√
√
√
5161.1-表4.0.3

1

电缆管配制及安装

√
√
√
5161.1-表4.0.2

1
电缆管配制及安装

√
√

5161.1-表1.0.2
2

电缆架制作及安装

√
√
√
5161.1-表4.0.2

1
电缆架安装

√
√

5161.5-表1.0.3
3

电缆敷设

√
√
√
5161.1-表4.0.2

1
屋内电缆敷设

√
√

5161.5-表2.0.2
2
屋外电缆敷设

√
√

5161.5-表2.0.3
4

电力电缆终端及中间接头制作

√
√
√
5161.1-表4.0.2

1
电力电缆终端制作及安装

√
√

5161.5-表3.0.2
2
电力电缆接头制作及安装

√
√

5161.5-表3.0.4
5

控制电缆终端制作及安装

√
√
√
5161.1-表4.0.2

1
控制电缆终端制作及安装

√
√

5161.5-表3.0.3
6

35kV及以上电缆线路施工

√
√
√
5161.1-表4.0.2

1
35kV及以上电缆线路敷设
主要
√
√
√
√
5161.5-表4.0.2
7

电缆防火与阻燃

√
√
√
5161.1-表4.0.2

1
电缆防火与阻燃
主要
√
√
√
√
5161.5-表5.0.2
7

变电站接地装置安装

√
√
√
5161.1-表4.0.3

1

接地装置安装

√
√
√
5161.1-表4.0.2

1
屋外接地装置安装
主要
√
√
√
√
5161.6-表1.0.2
工程编号
工程项目名称
性
质
质量验评及签证
表编号
（DL/T）
单位工程
分部工程
分项工程
施工单位
监理单位

班组
工地
质检部
8

光伏阵区进线一发电系统（1区-5区）

√
√
√
√
5161.1-表4.0.3

1

箱式变压器安装

√
√
√
√
5161.1-表4.0.2

1
箱式变压器本体安装
主要
√
√
√
√
5161.3-表1.0.2
2
二次回路检查及接线

√
√

5161.8-表7.0.2
2

光伏阵区发电设备安装

√
√
√
√
5161.1-表4.0.2

1
子方阵支架安装

√
√
√
√
5210-表4.0.2
2
子方阵组件安装
主要
√
√
√
√
5210-表4.0.2
3

逆变器安装

√
√
√
√
5161.1-表4.0.2

1
逆变器本体安装

√
√
√
√
5161.13-表2.0.2
4

汇流箱安装

√
√
√
√
5161.8-表4.0.2

1
汇流箱本体安装

√
√
√
√
5161.8-表4.0.2
2
二次回路检查及接线

√
√

5161.8-表7.0.2
5

电力电缆管敷设及电缆敷设

√
√
√
√
5161.1-表4.0.2

1
电缆管敷设

√
√

5161.1-表4.0.1
2
电缆敷设

√
√
√
5161.1-表4.0.1
3
电缆制作及安装

√
√
√
√
5161.5-表3.0.3
6

35KV及以上电缆线路敷设
主要
√
√
√
√
5161.1-表4.0.2

1
35KV及以上电缆线路敷设
主要
√
√
√
√
5161.5-表4.0.2
2
35KV及以上电缆线路终端制作及安装
主要
√
√
√
√
5161.5-表3.0.2
3
35KV及以上电缆线路中间头制作及安装
主要
√
√
√
√
5161.5-表3.0.4
7

防雷接地装置安装

√
√
√
√
5161.1-表4.0.2

1
屋外接地装置安装
主要
√
√
√
√
5161.6-表1.0.2
8

通信系统一次设备安装

√
√
√
√
5161.1-表4.0.2

1
通信系统一次设备安装

√
√
√
√
5161.1-表6.0.4
2
二次回路检查及接线

√
√

5161.8-表7.0.2
9

电缆防火与阻燃
主要
√
√
√
√
5161.1-表4.0.2

1
电缆及设备防火与阻燃

√
√
√
√
5161.5-表5.0.2
10

箱变带电试运行
主要

√
√
√
5161.3-表4.0.9

工程编号
工程项目名称
性
质
质量验评及签证
表编号
（DL/T）
单位工程
分部工程
分项工程
施工单位
监理单位

班组
工地
质检部
9

光伏阵区进线二发电系统（6区-9区、14区）

√
√
√
√
5161.1-表4.0.3

1

箱式变压器安装

√
√
√
√
5161.1-表4.0.2

1
箱式变压器本体安装
主要
√
√
√
√
5161.3-表1.0.2

2
二次回路检查及接线

√
√

5161.8-表7.0.2

2

光伏阵区发电设备安装

√
√
√
√
5161.1-表4.0.2

1
子方阵支架安装

√
√
√
√
5210-表4.0.2

2
子方阵组件安装
主要
√
√
√
√
5210-表4.0.2

3

逆变器安装

√
√
√
√
5161.1-表4.0.2

1
逆变器本体安装

√
√
√
√
5161.13-表2.0.2

4

汇流箱安装

√
√
√
√
5161.8-表4.0.2

1
汇流箱本体安装

√
√
√
√
5161.8-表4.0.2

2
二次回路检查及接线

√
√

5161.8-表7.0.2

5

电力电缆管敷设及电缆敷设

√
√
√
√
5161.1-表4.0.2

1
电缆管敷设

√
√

5161.1-表4.0.1

2
电缆敷设

√
√
√
5161.1-表4.0.1

3
电缆制作及安装

√
√
√
√
5161.5-表3.0.3

6

35KV及以上电缆线路敷设
主要
√
√
√
√
5161.1-表4.0.2

1
35KV及以上电缆线路敷设
主要
√
√
√
√
5161.5-表4.0.2

2
35KV及以上电缆线路终端制作及安装
主要
√
√
√
√
5161.5-表3.0.2

3
35KV及以上电缆线路中间头制作及安装
主要
√
√
√
√
5161.5-表3.0.4

7

防雷接地装置安装

√
√
√
√
5161.1-表4.0.2

1
屋外接地装置安装
主要
√
√
√
√
5161.6-表1.0.2

8

通信系统一次设备安装

√
√
√
√
5161.1-表4.0.2

1
通信系统一次设备安装

√
√
√
√
5161.1-表6.0.4

2
二次回路检查及接线

√
√

5161.8-表7.0.2

9

电缆防火与阻燃
主要
√
√
√
√
5161.1-表4.0.2

1
电缆及设备防火与阻燃

√
√
√
√
5161.5-表5.0.2

10

箱变带电试运行
主要

√
√
√
5161.3-表4.0.9

工程编号
工程项目名称
性
质
质量验评及签证
表编号
（DL/T）
单位工程
分部工程
分项工程
施工单位
监理单位

班组
工地
质检部
10

光伏阵区进线三发电系统（15区-17区、23区-25区）

√
√
√
√
5161.1-表4.0.3

1

箱式变压器安装

√
√
√
√
5161.1-表4.0.2

1
箱式变压器本体安装
主要
√
√
√
√
5161.3-表1.0.2

2
二次回路检查及接线

√
√

5161.8-表7.0.2

2

光伏阵区发电设备安装

√
√
√
√
5161.1-表4.0.2

1
子方阵支架安装

√
√
√
√
5210-表4.0.2

2
子方阵组件安装
主要
√
√
√
√
5210-表4.0.2

3

逆变器安装

√
√
√
√
5161.1-表4.0.2

1
逆变器本体安装

√
√
√
√
5161.13-表2.0.2

4

汇流箱安装

√
√
√
√
5161.8-表4.0.2

1
汇流箱本体安装

√
√
√
√
5161.8-表4.0.2

2
二次回路检查及接线

√
√

5161.8-表7.0.2

5

电力电缆管敷设及电缆敷设

√
√
√
√
5161.1-表4.0.2

1
电缆管敷设

√
√

5161.1-表4.0.1

2
电缆敷设

√
√
√
5161.1-表4.0.1

3
电缆制作及安装

√
√
√
√
5161.5-表3.0.3

6

35KV及以上电缆线路敷设
主要
√
√
√
√
5161.1-表4.0.2

1
35KV及以上电缆线路敷设
主要
√
√
√
√
5161.5-表4.0.2

2
35KV及以上电缆线路终端制作及安装
主要
√
√
√
√
5161.5-表3.0.2

3
35KV及以上电缆线路中间头制作及安装
主要
√
√
√
√
5161.5-表3.0.4

7

防雷接地装置安装

√
√
√
√
5161.1-表4.0.2

1
屋外接地装置安装
主要
√
√
√
√
5161.6-表1.0.2

8

通信系统一次设备安装

√
√
√
√
5161.1-表4.0.2

1
通信系统一次设备安装

√
√
√
√
5161.1-表6.0.4

2
二次回路检查及接线

√
√

5161.8-表7.0.2

9

电缆防火与阻燃
主要
√
√
√
√
5161.1-表4.0.2

1
电缆及设备防火与阻燃

√
√
√
√
5161.5-表5.0.2

10

箱变带电试运行
主要

√
√
√
5161.3-表4.0.9

工程编号
工程项目名称
性
质
质量验评及签证
表编号
（DL/T）
单位工程
分部工程
分项工程
施工单位
监理单位

班组
工地
质检部
11

光伏阵区进线四发电系统（18区-22区）

√
√
√
√
5161.1-表4.0.3

1

箱式变压器安装

√
√
√
√
5161.1-表4.0.2

1
箱式变压器本体安装
主要
√
√
√
√
5161.3-表1.0.2

2
二次回路检查及接线

√
√

5161.8-表7.0.2

2

光伏阵区发电设备安装

√
√
√
√
5161.1-表4.0.2

1
子方阵支架安装

√
√
√
√
5210-表4.0.2

2
子方阵组件安装
主要
√
√
√
√
5210-表4.0.2

3

逆变器安装

√
√
√
√
5161.1-表4.0.2

1
逆变器本体安装

√
√
√
√
5161.13-表2.0.2

4

汇流箱安装

√
√
√
√
5161.8-表4.0.2

1
汇流箱本体安装

√
√
√
√
5161.8-表4.0.2

2
二次回路检查及接线

√
√

5161.8-表7.0.2

5

电力电缆管敷设及电缆敷设

√
√
√
√
5161.1-表4.0.2

1
电缆管敷设

√
√

5161.1-表4.0.1

2
电缆敷设

√
√
√
5161.1-表4.0.1

3
电缆制作及安装

√
√
√
√
5161.5-表3.0.3

6

35KV及以上电缆线路敷设
主要
√
√
√
√
5161.1-表4.0.2

1
35KV及以上电缆线路敷设
主要
√
√
√
√
5161.5-表4.0.2

2
35KV及以上电缆线路终端制作及安装
主要
√
√
√
√
5161.5-表3.0.2

3
35KV及以上电缆线路中间头制作及安装
主要
√
√
√
√
5161.5-表3.0.4

7

防雷接地装置安装

√
√
√
√
5161.1-表4.0.2

1
屋外接地装置安装
主要
√
√
√
√
5161.6-表1.0.2

8

通信系统一次设备安装

√
√
√
√
5161.1-表4.0.2

1
通信系统一次设备安装

√
√
√
√
5161.1-表6.0.4

2
二次回路检查及接线

√
√

5161.8-表7.0.2

9

电缆防火与阻燃
主要
√
√
√
√
5161.1-表4.0.2

1
电缆及设备防火与阻燃

√
√
√
√
5161.5-表5.0.2

10

箱变带电试运行
主要

√
√
√
5161.3-表4.0.9

工程编号
工程项目名称
性
质
质量验评及签证
表编号
（DL/T）
单位工程
分部工程
分项工程
施工单位
监理单位

班组
工地
质检部
12

光伏阵区进线五发电系统（10区-13区）

√
√
√
√
5161.1-表4.0.3

1

箱式变压器安装

√
√
√
√
5161.1-表4.0.2

1
箱式变压器本体安装
主要
√
√
√
√
5161.3-表1.0.2

2
二次回路检查及接线

√
√

5161.8-表7.0.2

2

光伏阵区发电设备安装

√
√
√
√
5161.1-表4.0.2

1
子方阵支架安装

√
√
√
√
5210-表4.0.2

2
子方阵组件安装
主要
√
√
√
√
5210-表4.0.2

3

逆变器安装

√
√
√
√
5161.1-表4.0.2

1
逆变器本体安装

√
√
√
√
5161.13-表2.0.2

4

汇流箱安装

√
√
√
√
5161.8-表4.0.2

1
汇流箱本体安装

√
√
√
√
5161.8-表4.0.2
