电气防火技术检测PPT课件.ppt

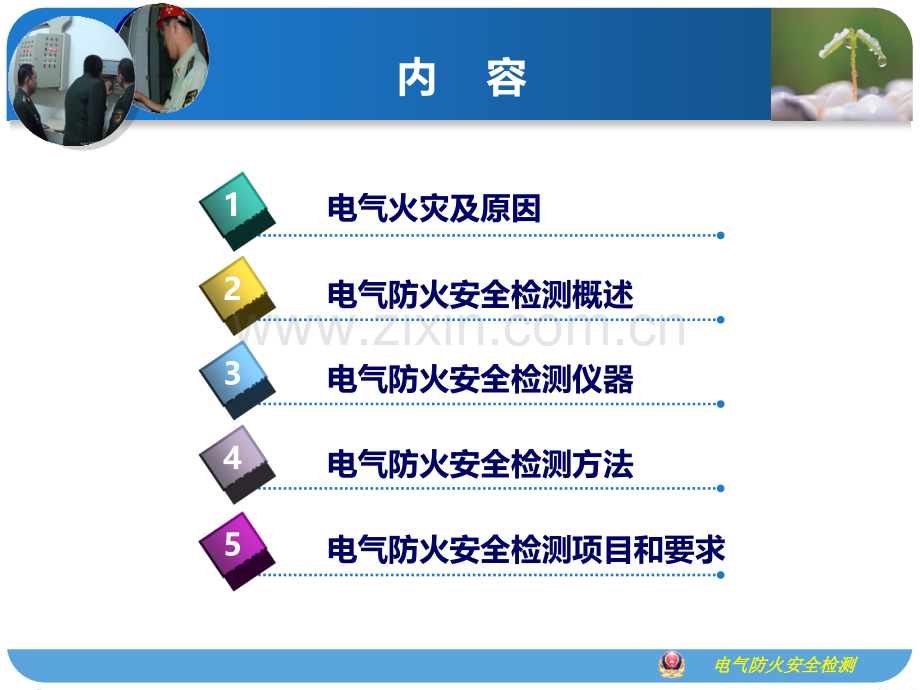

电气防火安全检测电气防火安全检测武警学院武警学院消防工程系消防工程系电气防火教研室电气防火教研室电气防火安全检测电气防火安全检测内容4电气火灾及原因1235电气防火安全检测概述电气防火安全检测仪器电气防火安全检测方法电气防火安全检测项目和要求电气防火安全检测电气防火安全检测电气火灾及原因摩擦生电电磁现象发电机火力发电风力发电核电站太阳能发电水力发电电的发现和应用改变了人类的生活电气防火安全检测电气防火安全检测电气火灾及原因经济发展迅速电力建设快速电力发展需求强劲当前和未来电气火灾形势严峻电气防火安全检测电气防火安全检测电气火灾及原因电气防火安全检测电气防火安全检测电气火灾及原因未来电气火灾形势2.18kW 8220kWh 日本（日本（2006）1.6kW 7175kWh 德国（德国（2006）0.6kW 2596kWh 中国（中国（2008）3.59kW 13515kWh 美国（美国（2006）国家国家国家国家人均用人均用人均用人均用电电量量量量人均占用人均占用人均占用人均占用发电发电装机容量装机容量装机容量装机容量中国与中国与发达国家达国家电力工力工业发展比展比较电气防火安全检测电气防火安全检测电气火灾及原因未来电气火灾形势未来电力消费和电力工业发展有很大空间，未来电气火灾形势不容乐观，需要给予更多关注。电气防火安全检测电气防火安全检测电气火灾一般是指由于电气线路、用电设备、器具以及供配电设备出现故障性释放的热能；如高温、电弧、电火花以及非故障性释放的能量；如电热器具的炽热表面，在具备燃烧条件下引燃本体或其他可燃物而造成的火灾，也包括由雷电和静电引起的火灾。电气火灾及原因电气防火安全检测电气防火安全检测电气火灾及原因电气火灾原因电气防火安全检测电气防火安全检测电气火灾及原因过载电气设备或导线的功率或电流值超过其额定值。2002年10月29日凌晨3时，广西壮族自治区南宁市矿务局二塘煤矿井下因变压器长期过载运行，点燃周围可燃物，造成30人死亡，直接经济损失198.8万元的特大电气火灾事故。电气防火安全检测电气防火安全检测电气火灾及原因接触不良接触电阻过大，会形成局部过热，也会出现电弧、电火花、造成潜在的点火源。20002000年年9 9月月2121日，内蒙古通辽市科日，内蒙古通辽市科尔沁区供销大厦发生特大火灾，火灾尔沁区供销大厦发生特大火灾，火灾原因是接头不规范，接触电阻过大，原因是接头不规范，接触电阻过大，引燃周围可燃物，直接财产损失引燃周围可燃物，直接财产损失506.7506.7万元。万元。电气防火安全检测电气防火安全检测电气火灾及原因短路电气设备最严重的故障状态，主要是载流部分绝缘破坏，造成导电部分直接金属接触。20052005年年1212月月1515日，辽源中心医院因日，辽源中心医院因配电室电缆沟内发生电缆短路故障引配电室电缆沟内发生电缆短路故障引燃可燃物火灾，造成燃可燃物火灾，造成4040人死亡、人死亡、2828人重伤、人重伤、182182人受伤。人受伤。电气防火安全检测电气防火安全检测电气火灾及原因电弧、电火花用开关电器断开电流时,在触头间会产生产生强烈而持久的气体放电现象。20042004年年8 8月月1515日，广西柳州融水苗族自日，广西柳州融水苗族自治县良寨乡归坪村高基屯一村民家中电治县良寨乡归坪村高基屯一村民家中电表产生电弧引燃可燃物造成火灾。表产生电弧引燃可燃物造成火灾。电气防火安全检测电气防火安全检测电气火灾及原因漏电用电器外壳和火线间由于某种原因连通后和地之间有一定的电位差产生的。20042004年年5 5月月1515日，合肥某服装店发生日，合肥某服装店发生火灾火灾，火灾原因是私拉电线，并且电，火灾原因是私拉电线，并且电线绝缘损坏，与晾晒衣服的铁丝搭接线绝缘损坏，与晾晒衣服的铁丝搭接在一起，引燃衣服。在一起，引燃衣服。电气防火安全检测电气防火安全检测电气火灾及原因指相线和电气装置的外露导电部分（包括电气设备金属外壳、敷线管槽和电气装置的构架等）、装置的外导电部分（包括水、暖、煤气、空调的金属管道和建筑的金属结构等）以及大地之间的短路。接地故障电气防火安全检测电气防火安全检测电气火灾及原因接地故障故障电流起火PE（PEN）线接线端子连接接触不良起火故障电压起火 电气防火安全检测电气防火安全检测电气火灾及原因谐波对周期性交变量进行傅立叶级数分解，得到频率为基波频率（50Hz）大于1整倍数的分量。即正弦波整倍数的频率都是谐波如50Hz2=100Hz，50Hz3=150Hz等。谐波的存在使供电波形发生畸变看下图电气防火安全检测电气防火安全检测电气火灾及原因谐波基波基波 i1变形波形变形波形 i=i1+i3三次波三次波 i3ti电气防火安全检测电气防火安全检测电气火灾及原因谐波谐波的危害正常运行设备产生异常现象，潜伏下电气火灾隐患1）使铁磁材料设备的铁损（Pw）增加，因为铁损与频率的平方成正比，即Pwf2；2）就是在三相负荷平衡时，中心线N或保护性中性线PEN中有电流，而且该电流会大于相线电流的两倍IN=3KI，K-为各次谐波电流的平方和再开方或各次谐波含有率HRIh（）3）电器振动、产生噪音4）设备发热、断路器不到整定值就跳闸。电气防火安全检测电气防火安全检测电气火灾及原因谐波建筑物中容易产生谐波的设备和部位变压器、荧光灯、调光灯、计算机、电视机、整流设备等非线性负荷设备。非线性负荷集中的建筑物（宾馆、饭店）和部位（如计算机房、通信机房、网络机房、多功能厅、演播厅等）谐波比较突出。电气防火安全检测电气防火安全检测电气火灾及原因烘烤雷电静电电气防火安全检测电气防火安全检测电气火灾及原因有必要开展电气火灾预防性检测，判断电气火灾隐患及其严重程度，达到真正预防电气火灾的理想效果。电气防火安全检测电气防火安全检测内容4电气火灾及原因1235电气防火安全检测概述电气防火安全检测仪器电气防火安全检测方法电气防火安全检测项目和要求电气防火安全检测电气防火安全检测电气消防安全检测是电气防火安全检查的重要组成部分，其目的一是防止电气系统及电器设备因各种故障及运行不当引起火灾爆炸事故；二是防止出现电击事故，造成人员伤亡。对电气线路及设备进行消防安全检查，仅用眼看、手摸、鼻嗅等原始方法是远远不够的，必须使用先进的仪器设备及现代化的检测技术。电气防火安全检测概述电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测的对象和范围电气消防安全检测的对象主要是针对电力用户，即电压等级在10kV及10kV以下的新建、改建和扩建的工业与民用建筑。10kV以上高压及超高压供电系统的检测应该由电力系统进行。另外，对爆炸危险场所的电气消防安全检测应当慎重，没有进行防火防爆专业知识培训，没有防爆检测仪器设备的单位不应承担此项检测。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测的对象和范围电气消防安全检测的具体范围：(1)变、配电所，其中包括：油浸式电力变压器、干式电力变压器、高压配电装置、低压配电装置、电力电容器、低压电器(如低压断路器、低压隔离开关、漏电保护器、配电箱及开关箱)等；(2)室内低压配电线路，其中包括：室内配线、导线连接、导线与设备的连接、导线的绝缘强度、电力电缆线路等；(3)照明装置、开关与插座；(4)一般低压用电设备，如电动机、整流设备，其它小型用电设备等；(5)接地和等电位的联接。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测的对象和范围主要检测要点是：电气设备和线路运行中的热状态参数；电气设备和线路安装对建筑耐火性能破坏与抑制火灾蔓延的措施；对能引发电气火灾参数的监视与控制措施的完好性；电气设备和线路绝缘材料的可燃性，与环境可燃物相对位置和采用的危险性；安装中遗留的不规范现象与火灾隐患；电气接地系统；其它与电气火灾相关的设备、部件与环境。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测仪器配备通电导体及其连接部分的电流热效应产生的温度特性，从中可以发现正常温度和异常高温的分布状态。红外测温技术当低压配电系统中相对相、相对中性线和相对地发生短路时，带电导体通过空气放电而产生火花和电弧，伴随着产生超声波向外传播的超声波特性。超声波探测技术电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测仪器配备工作电压、工作电流、非正弦谐波电流、泄露电流、绝缘电阻和接地电阻等电气特性参数电气测量技术电气防火安全检测电气防火安全检测电气防火安全检测概述电气安全检测仪器配备序号序号仪仪器名称器名称配配备备数量数量1红红外外热热像像仪仪1台台2热红热红外外电视电视1台台3红红外点温外点温仪仪2台台4真有效真有效值钳值钳形形电电流表流表2台台5超声波探超声波探测测器器1台台6钳钳形漏形漏电电电电流流测试仪测试仪1台台7单钳单钳式接地式接地电电阻回路阻回路测试仪测试仪1台台8便携式可燃气体探便携式可燃气体探测仪测仪1台台9谐谐波分析波分析仪仪1台台10普通普通钳钳形形电电流表流表按需配按需配备备11摄摄像机像机1台台12数数码码照相机照相机1台台13计计算机算机按需配按需配备备14彩色彩色喷喷墨打印机墨打印机按需配按需配备备15漏漏电电开关开关检测检测器器按需配按需配备备电气防火安全检测电气防火安全检测电气防火安全检测概述电气安全检测仪器配备序号序号仪仪器名称器名称检测项检测项目目1红红外外测测温温仪仪温度温度测测量量2红红外外热热像像仪仪温度温度场测场测量量3超声波探超声波探测仪测仪火花和火花和电电弧探弧探测测4普通普通钳钳形表形表交直流交直流电电流、流、电压测电压测量量5真有效真有效值钳值钳形表形表交直流交直流电电流、流、电压电压真有效真有效值测值测量量6漏漏电电电电流流测试仪测试仪漏漏电电电电流流测试测试7绝缘电绝缘电阻阻测试仪测试仪导线绝缘电导线绝缘电阻阻测测量量8钳钳式接地式接地电电阻阻测试测试接地接地电电阻阻测测量量9低欧姆表低欧姆表导导体体连续连续性性测测量量10谐谐波分析波分析仪仪谐谐波分量波分量测测量量北京地方标准DB11/065-2010电气防火检测技术规范附录D电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序1、检测业务约定书检测方与被检测方双方签订的业务合同约定书中应该明确检测的面积、项目、内容和费用，明确甲乙方的权利和义务。约定书中应明确的检测技术条件包括：新建、改建、扩建的土建项目必须达到竣工条件。即变压器、配电柜、导线管（槽）、灯具、插座、开关等要全部安装完毕，施工方已经通电试运行，并达到竣工验收条件。在对土建和设备安装竣工验收后的建筑内要出租房屋的检测，要根据房屋租赁使用性质（比如网吧、超市、服装、美容美发等），其使用的电气设备必须全部安装到位方可检测。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序1、检测业务约定书约定书中应明确的检测技术条件包括：对设备已投入使用建筑的检测，为了发现火灾隐患所在部位，必须在满负荷下，通电3060min后进行检测。对达不到上述检测条件，或只有部分能达到上述条件的，是否要按特例实施检测要报告公司经理批准后方可签订约定书实施检测。但是在检测中必须如实记录现场情况（比如设备状况、可燃物堆放和不具备检测条件的部位原因等）和编制检测报告。电气防火安全检测电气防火安全检测约定书的基本格式如下表所示：电气防火安全检测约定书编号委托约定对运行中的下列电气装置进行防火安全的即时性检测约约定定检测检测面面积积、项项目和内容目和内容备备注注1.实际检测实际检测面面积积、项项目、内容和数量以目、内容和数量以检测检测记录为记录为准准2.检测发现检测发现的火灾的火灾隐隐患，整改后患，整改后须进须进行复行复检检。按初按初检费检费用的用的30%计计算算约定检测时间：设备送点时间：按约定时间提前0.5h检测费（大写）：付款日期：受检单位地址：检测单位：电话：地址：电话：电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序2、现场检测记录文件现场检测记录必须要求做到：如实记录被检现场即时信息，不得遗漏。对未检测的约定项目和部位，要写明客、主观原因。不要使用禁忌部位不清、原因不明、量词含糊、主观理由不充分等语句。比对部分、条件限制、不方便进入等。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序2、现场检测记录文件现场检测记录必须要求做到：记录填写应作到文字清晰、具有逻辑性，表述言简意赅，字迹清楚无涂改乱画笔痕、没有错字、白字、自篆体字，要用技术专业术语，不用方言（土语）。忌讳出现含糊不清的语句表述记录。声、像记录应与文字记录像对应，摄像由远及近，并配合口头说明，说明内容应包括所拍摄目标的位置和存在的隐患问题。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序2、现场检测记录文件现场检测记录必须要求做到：录制热像图时，应与可见光图像配合，做到一一对应，并对可见光图像拍摄时的相应情况给予说明。对检测中发现的重大隐患或突出的严重问题应在记录页上做出明显标记。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序2、现场检测记录文件电气防火安全检测记录表（一）变配电装置第页受受检单检单位名称位名称建筑名称建筑名称序号序号地点地点及及位置位置名称名称型号型号规规格格环环境境温度温度（）A相相B相相C相相N线线温度温度（）上）上/下下电电流流温度温度（）上）上/下下电电流流温度温度（）上）上/下下电电流流温度温度（）上）上/下下电电流流以上检测记录内容属实。受检单位负责人（签字）：检测记录员（签字）：检测时间：年月日电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序2、现场检测记录文件电气防火安全检测记录表（二）开关、插座第页受受检单检单位名称位名称建筑名称建筑名称序序号号开关开关检查检查序序号号开关开关检查检查地点及地点及位置位置名称名称类类型型数量数量检查检查情况情况地点及地点及位置位置名称名称类类型型数量数量检查检查情况情况备备注注以上检测记录内容属实。受检单位负责人（签字）：检测记录员（签字）：检测时间：年月日电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序2、现场检测记录文件电气防火安全检测记录表（三）线路敷设第页以上检测记录内容属实。受检单位负责人（签字）：检测记录员（签字）：检测时间：年月日受受检单检单位名称位名称建筑名称建筑名称序号序号地点位置地点位置检查检查情况情况备备注注电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序2、现场检测记录文件电气防火安全检测记录表（四）照明灯具第页以上检测记录内容属实。受检单位负责人（签字）：检测记录员（签字）：检测时间：年月日受受检单检单位名称位名称建筑名称建筑名称序号序号地点位置地点位置名称名称检查检查情况情况备备注注电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序3、电气防火检测回执单受受检单检单位位联联系人系人电话电话受受检单检单位位填写填写1.检测检测人人员员按按约约定定检测项检测项目和内容是否完成目和内容是否完成检测检测工作工作 是（是（）否（）否（）2.检测检测人人员对查员对查出的主要出的主要电电气火灾气火灾隐隐患是否做了交代患是否做了交代 是（是（）否（）否（）3.检测检测人人员员的言行、服装是否符合的言行、服装是否符合规规范要求范要求 是（是（）否（）否（）4.检测检测人人员员是否有吃、拿、卡、要情况是否有吃、拿、卡、要情况 是（是（）否（）否（）5.贵单贵单位位对对此次此次检测检测是否是否满满意意 是（是（）否（）否（）受受检单检单位有何位有何意意见见和建和建议议受受检单检单位位负责负责人人签签字字检测检测日日期期年年 月月 日日检测检测小小队队长队队长队队长长队员队员电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序4、电气防火检测报告的编写格式只是表现内容的一种形式，可以不拘一格，允许各企业有自己特色的编写形式，实现优胜劣汰制。目前应用形式可以归纳以下几种：直述式内容与判据一一对应。即把检测发现的隐患与规范规定条文对照表述。表格式内容与判据分离。把内容细化列成表格，判据用代码表示，规范规定条文在结尾集中列出。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序4、电气防火检测报告的编写报告应该具有的基本内容检测单位的地址、名称、规模、联系电话、投诉电话、实力；约定内容、检测时间、地点、单位名称、联系人、检测人、联系方式（如电话）；被检单位性质与特点（建筑物结构、内装修、特殊性等）；检测条件如：预报温度、环境温度、通电运行时间、原始图纸和运行记录；电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序4、电气防火检测报告的编写报告应该具有的基本内容检测使用仪器；发现的违规问题：设计、安装、运行、管理、产品、材料；应说明的问题：与约定不符的内容（增加、减少），未检部位与原因，强调检测的即时性；必须做到：图文并茂，应有可见光图像，隐患部位的可见光图像与热像图对应。电气防火安全检测电气防火安全检测电气防火安全检测概述电气防火安全检测程序4、电气防火检测报告的编写报告的语言和编写禁忌的语言如：大概、可能、基本、非技术性的术语、隐患部位无法界定。精炼隐患语句，及时修改或删除不使用语句，补充新语句。确定取舍隐患判据标准条文的正确性，深刻理解隐患判据标准条文的含义。对未检测项目的描述要与检测人员及时沟通，要做到准确、到位不含糊。电气防火安全检测电气防火安全检测内容4电气火灾及原因1235电气防火安全检测概述电气防火安全检测仪器电气防火安全检测方法电气防火安全检测项目和要求电气防火安全检测电气防火安全检测电气防火安全检测仪器红外测温仪红外热像仪超声波探测仪普通钳型表真有效值钳型表漏电电流检测仪绝缘电阻测试仪钳式接地电阻测试仪电气防火安全检测电气防火安全检测红外测温仪红外测温仪无需接触即可快速、精确地测量物体表面温度，非常方便。在电气消防安全检测时，用来检测电气线路超温情况。是电气消防检测不可缺少的理想检测仪器。电气防火安全检测仪器电气防火安全检测电气防火安全检测红外测温仪分为便携式红外测温仪和固定式红外测温仪。我们在消防电气检测中常用的是测量范围在-30-350，精度2%或2的便携式红外测温仪。电气防火安全检测电气防火安全检测红外测温仪电气防火安全检测仪器主要技主要技术术参数参数测测温范温范围围：-100+900+900距离系数：距离系数：50:150:1或或60:160:1发发射率范射率范围围：0.10.11.01.0测测温精确度：温精确度：读读数的数的1%1%或或1光光谱谱响响应应：8 8m m1414m m电气防火安全检测电气防火安全检测红外测温仪电气防火安全检测仪器距离系数被测目标与红外测温仪光学系统焦点处的距离，称为测距（D），而测距与被测目标尺寸（S）之比，称为距离系数，一般用D：S来表示。例如某种型号红外测温仪的距离系数D：S=50：1，则测距和目标尺寸的的关系如表1所示。表1测距与目标尺寸的关系测测距距（cm）100075050040030020010050目目标标尺寸尺寸（cm）20151086421电气防火安全检测电气防火安全检测红外测温仪电气防火安全检测仪器使用时注意的问题使仪器处于热平衡状态。在检测前应把仪器从工具箱内取出来，对塑壳式要放置30min，金属外壳式要放置10min左右。待仪器与环境温度经热交换达到平衡时，再进行检测，这样可以消除机内温度的不稳定性。电气防火安全检测电气防火安全检测红外测温仪电气防火安全检测仪器使用时注意的问题根据被测目标物体的情况，选择合适的发射率不同的材料有不同的发射率，非金属材料发射率较大；而金属材料发射率较小。绝大多数非金属材料的发射率随温度的升高而减少；而对绝大多数金属材料的发射率近似的随温度的升高而成比例的增大。当温度达到稳定值后，发射系数维持不变。最后，对同一材料物体发射率还与其表面状况有关，例如物体表面的光洁度、氧化程度和它的覆盖层有关。电气防火安全检测电气防火安全检测红外测温仪电气防火安全检测仪器使用时注意的问题尽量避免外界因素的影响例如阳光的直射或折射，其他光源的散射，在检测的视场内不应有其他高温热源等。否则，除被测目标的红外辐射能外还增加了附加的热辐射，因此，红外测温仪测定的温度是不真实的。当被测目标周围有高温物体、光源或太阳光时，应调节测量距离，尽量使被测目标充满仪器视场，避免环境敷设进入光路。为防强背景辐射的反射的间接干扰，应对被测目标采取遮挡措施。电气防火安全检测电气防火安全检测红外测温仪电气防火安全检测仪器使用时注意的问题使用红外测温仪对被测目标测温时，力求与其表面垂直，重复测量23次，各次测量方位应保持一致光学聚焦瞄准，即用望远镜的光学原理寻找目标，测温时只要把仪器目镜中的“+”对准目标中心位置测温就可以了。激光瞄准定位，即用半导体发射的激光束红点瞄准目标测温。值得注意的是激光红点只是为明显可见的对目标瞄准定位用的，红点射到的距离并不表示测温距离。电气防火安全检测电气防火安全检测电气防火安全检测仪器红外测温仪红外热像仪超声波探测仪普通钳型表真有效值钳型表漏电电流检测仪绝缘电阻测试仪钳式接地电阻测试仪电气防火安全检测电气防火安全检测红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度。红外热像仪电气防火安全检测仪器电气防火安全检测电气防火安全检测红外热像仪一般有救援、检测、研究三种类型。在消防监督检查中非制冷焦平面型热象仪就可以，温度范围不小于350，具备图象捕捉功能，精度不小于0.5。电气防火安全检测电气防火安全检测红外热像仪电气防火安全检测仪器主要技主要技术术参数参数测测温范温范围围：-10+900测测温精确度：温精确度：读读数的数的2%或或2发发射率范射率范围围：0.11.0光光谱谱响响应应：8m14m图图像存像存储储和回放和回放 电气防火安全检测电气防火安全检测对于消防电气的检测过程一般为四个步骤：（）使用红外热像仪对一般的电气设备和线路进行全面扫描普遍检查，发现其异常发热部位。对重点电气设备和线路的发热部位摄取热像图；（）用红外测温仪对异常发热部位进行重点测温。测温时，应首先正确选择被测物体的表面发射率，选择适当的参照物确定环境温度，键入环境温度、相对湿度和测量距离等补偿参数并选取适当的温度范围；对同一测量对象应从不同的方位进行测量找出最高发热点的温度值，对不同的测量对象进行测温时应保持距离一致和方位一致；（）记录异常发热电气设备的实际负载电流、发热部位的表面温度以及环境温度；（）利用计算机对热像图的温度场进行分析处理。红外热像仪电气防火安全检测仪器电气防火安全检测电气防火安全检测电气防火安全检测仪器红外测温仪红外热像仪超声波探测仪普通钳型表真有效值钳型表漏电电流检测仪绝缘电阻测试仪钳式接地电阻测试仪电气防火安全检测电气防火安全检测超声波探测仪可利用超声波对燃气、液体等的输送管道以及各种设备的泄漏进行检查。在消防设施检测时，用来检测气体灭火系统钢瓶的泄漏情况，也可以进行电气泄露和放电。超声波探测仪电气防火安全检测仪器电气防火安全检测电气防火安全检测我们要求超声波探测仪的声波极限在25-45KHz之间，灵敏度调节范围可调至50dB，并配有LED发光管显示及耳机。电气防火安全检测电气防火安全检测电气防火安全检测仪器红外测温仪红外热像仪超声波探测仪普通钳型表真有效值钳型表漏电电流检测仪绝缘电阻测试仪钳式接地电阻测试仪电气防火安全检测电气防火安全检测用普通电流表测量需要将电路切断停机后才能将电流表接入进行测量。钳形电流表是由电流互感器和电流表组合而成，被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口来测量。通常还可测量交流电流、交直流电压及电阻，适用大电流的测试，使用方便，是防火检查和电气消防检测不可缺少的检测仪器。普通钳型表电气防火安全检测仪器电气防火安全检测电气防火安全检测1）将功能开关置于A档2）用钳头卡住单根被测导线，调整被测导线与钳头垂直并处于钳头的几何中心位置，检查钳头应闭合良好。3）此时LCD读数即为被测交流电流值电气防火安全检测电气防火安全检测电气防火安全检测仪器红外测温仪红外热像仪超声波探测仪普通钳型表真有效值钳型表漏电电流检测仪绝缘电阻测试仪钳式接地电阻测试仪电气防火安全检测电气防火安全检测普通钳形表适用于测量正弦电流（或电压）的电流表。而真有效值钳形表是高精确度的测量非正弦电流（或电压）的一种便携式电流表。真有效值钳型表电气防火安全检测仪器电气防火安全检测电气防火安全检测电气防火安全检测仪器红外测温仪红外热像仪超声波探测仪普通钳型表真有效值钳型表漏电电流检测仪绝缘电阻测试仪钳式接地电阻测试仪电气防火安全检测电气防火安全检测在消防监督检查工作中一般用于测量泄露电流的，量程在毫安级。漏电电流检测仪电气防火安全检测仪器电气防火安全检测电气防火安全检测市场上的漏电电流检测仪有很多种，对于消防电气检测，一般上我们推荐使用测量范围在0-2A，精度为0.1mA以上的便携数字式钳形漏电电流检测表。电气防火安全检测电气防火安全检测电气防火安全检测仪器红外测温仪红外热像仪超声波探测仪普通钳型表真有效值钳型表漏电电流检测仪绝缘电阻测试仪钳式接地电阻测试仪电气防火安全检测电气防火安全检测导线的绝缘皮会随着使用时间长自然老化，负荷较大、导线发热而使绝缘性能下降。绝缘性能的下降往往是用肉眼无法发现的。另外，在日常的安全检查时，导线的相线和电气设备的绝缘性能也是检查的重点，需要测量相线和设备接地线之间的电阻，以判断相线和设备之间的绝缘程度。绝缘电阻测量仪又称兆欧表、摇表，测量绝缘电阻时必须在测量端施加一高压，一般为500V/1000V的直流电压。传统的兆欧表是手动摇的，也称为摇表，因其使用非常烦琐且准确性不高而正在被数字式兆欧表所取代。在消防监督检查工作中一般用于测量导线的对地绝缘电阻。绝缘电阻测量仪电气防火安全检测仪器电气防火安全检测电气防火安全检测一般情况绝缘电阻测试是在断电条件下采用兆欧表法进行测量。兆欧表电压等级的选择：100V以下的电气设备或回路，采用250V兆欧表。100V至500V的电气设备或回路，采用500V的兆欧表。500V至3000V的电气设备或回路，采用1000V的兆欧表。3000V至10000V的电气设备或回路，采用2500V兆欧表。绝缘电阻测量仪电气防火安全检测仪器电气防火安全检测电气防火安全检测对于电气检测测量，我们推荐选择便携式数字兆欧表来测量绝缘电阻，测量范围为1M-2000M，电压精度：2%。电气防火安全检测电气防火安全检测电气防火安全检测仪器红外测温仪红外热像仪超声波探测仪普通钳型表真有效值钳型表漏电电流检测仪绝缘电阻测试仪钳式接地电阻测试仪电气防火安全检测电气防火安全检测接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具。在消防监督检查工作中一般用于测量储油罐、避雷针等防雷接地电阻。例如防火检测中甲、乙、丙类液体贮罐及其附属设备，应设接地装置，接地电阻不应大于10。接地电阻测试仪电气防火安全检测仪器电气防火安全检测电气防火安全检测操作方法ON/OFF按钮，切换ON（开（）或OFF（关之用，并进行自动测试。按下按钮，能自动进行电阻测量，并在显示器上显示出接地电阻值。按下A按钮，能自动进行非正弦畸变电流真有效值测量，并在显示器上显示出接地线泄漏电流和中性线电流的真有效值。而“OL”表示测量电流超出范围。1显示器；2按压柄；3测试头；4HOLD按钮；50N（OFF）按钮；6按钮；7A按钮电气防火安全检测电气防火安全检测内容4电气火灾及原因1235电气防火安全检测概述电气防火安全检测仪器电气防火安全检测方法电气防火安全检测项目和要求电气防火安全检测电气防火安全检测电气防火安全检测方法变压器、高、低压配电装置、低压大型电气设备等应全部检测。照明装置、开关、插座和其他用电电气应按防火分区进行抽检，抽检率不低于30%。在电缆沟、竖井、电缆隧道等成束敷设的电气线路应全部检测，分支线路应按防火分区进行抽检，抽检率不低于20%。抽样原则电气防火安全检测电气防火安全检测电气防火安全检测方法红外检测法（一）测温前的准备工作在受检的电气线路和电气设备负载率大于30%的条件测温。因为只有这样，通电导体发热并使其温度高于环境温度，从而才有可能测出高温部位。受检的电气线路和电气设备，必须经过1h以上时间的运行，其温度变化率不大于1/h，达到热稳定状态，才能进行测温。否则，其温度测量值并不反映相关发热部位的真实温度。根据受检的电气线路和电气设备材料的性质和表面光洁度等具体情况，选择合适的发射率。根据不同的受检对象选择适当的参照体，用对参照体的实测温度来确定环境温度。例如测量运行中电气设备接线端子的温度，可以测量相同环境下的该类设备未通电的接线端子的温度作为受检电气设备接线端子的环境温度。电气防火安全检测电气防火安全检测电气防火安全检测方法红外检测法（二）使用红外测温仪测量表面温度对被测目标表面某一点周围局部面积的平均温度能够进行有效地测量。使用红外测温仪应在有效的测量距离范围内进行测温。这就要求我们根据红外测温仪的距离系数和被测目标的视场直径的大小来确定有效的测量距离。根据已经选择好的受检目标材料的发射率来调整红外测温仪的发射率，取其相同的数值。将红外测温仪瞄准受检目标的相关发热部位，从不同观测角度进行2次以上的测温，取其中的最高的温度值，作为该受检目标的平均温度。这是正常的使用红外测温仪的测温程序。电气防火安全检测电气防火安全检测电气防火安全检测方法红外检测法（二）使用红外测温仪测量表面温度除此之外，为了提高检测工作效率也可以使用红外热电视进行普遍扫描检测，发现高温部位，然后再使用红外测温仪对发热的高温部位，从不同观测角度进行2次以上的测温，取其中的最高的温度值，作为该受检目标的平均温度。电气防火安全检测电气防火安全检测电气防火安全检测方法红外检测法（三）使用红外热像仪（或红外热电视）摄取热图像对受检目标由于红外辐射所形成的表面温度场能够摄取它的温度分布状态的热图像。使用红外热像仪（或红外热电视）对受检目标进行普遍扫描检测，从中发现发热的高温部位。使用红外热像仪（或红外热电视）对受检目标发热的高温部位，从不同的观测角度摄取2个热图像，并同时记录实测的负载电流和环境温度等有关参数；使用计算机专用软件，对现场摄取和存储的发热部位的温度分布状态进行分析，并又危险温度进行判断，指出存在的电气火灾危险性。电气防火安全检测电气防火安全检测电气防火安全检测方法红外检测法（四）红外测温的对象及其部位1、电气设备本体的发热部位产生异常高温的部位如：油浸变压器的上层油温反映该变压器绕组的温度；干式变压器绕组的温度；电压和电流互感器绕组的温度；电动机定子绕组的温度；荧光灯电感式镇流器的温度；射灯变压器绕组的温度；霓虹灯变压器绕组的温度；电铃线圈的温度；油浸纸介电容器外壳的温度等。电气防火安全检测电气防火安全检测电气防火安全检测方法红外检测法（四）红外测温的对象及其部位2、导线与导线连接的发热部位塑料导线接点温度；橡胶导线接点温度；导线与设备连接接线端子温度；母线与母线接点温度；电缆中间头和终端头温度。电气防火安全检测电气防火安全检测电气防火安全检测方法红外检测法1、表面温度判定法（1）对于满载情况下受检的电气线路和电气设备使用红外测温仪测得相关发热部位的表面温度，可以直接根据最高允许温度或允许温升进行比较和分析，凡是等于或高于满载条件下的最高允许温度或允许温升者、可以认定存在危险温度（或异常高温），判定存在火灾隐患。（五）过热型火灾隐患诊断法电气防火安全检测电气防火安全检测电气防火安全检测方法1、表面温度判定法（2）对于大于30%负载率而低于满载的情况下，受检电气线路和电气设备，使用红外测温仪测得相关发热部位的表面温度，可以按以下办法处理：对于导线之间、母线之间以及导体与设备的连接处测得的表面温度，与负载率和接触电阻的大小有密切关系。如果在比较低的负载率下，其受检的导体连接部分表面却出现较高的温度，尽管尚未达到最高允许温度或者允许温升，也可以判定由于导体连接部分接触电阻过大引起的危险温度（或异常高温），判定存在火灾隐患。红外检测法（五）过热型火灾隐患诊断法电气防火安全检测电气防火安全检测电气防火安全检测方法1、表面温度判定法（2）对于大于30%负载率而低于满载的情况下，受检电气线路和电气设备，使用红外测温仪测得相关发热部位的表面温度，可以按以下办法处理：在低负载率情况下，受检的电气线路和电气设备使用红外测温仪测得相关发热部位的表面温度，肯定达不到满载条件下的最高允许温度或允许温升，如果所测得的低负载率条件的表面温度，当负载提升到满载的条件下表面温度是否会超过最高允许温度或允许温升，这就需要进行换算，其理论的根据是温升与负载电流的平方成正比，理论换算公式如下红外检测法（五）过热型火灾隐患诊断法电气防火安全检测电气防火安全检测电气防火安全检测方法1、表面温度判定法给定一只DZ20Y80A型低压断路器，其额定电流，周围空气最高温度；实测数据有：负载电流，下接线端子温度，周围空气温度。计算满载条件下表面温度值。红外检测法（五）过热型火灾隐患诊断法 电气防火安全检测电气防火安全检测电气防火安全检测方法2、比较判定法比较判定法是指对同一电气设备相同条件下，对应的相关发热部位的温度进行比较和分析；或同一回路几台相同的电气设备对应的相关发热部位的温度进行比较和分析，从温度（或温升）的差异中，查找高温部位，发现火灾隐患。红外检测法（五）过热型火灾隐患诊断法电气防火安全检测电气防火安全检测电气防火安全检测方法2、比较判定法红外检测法（五）过热型火灾隐患诊断法电流致热型电气设备主要是指电流流经导电回路电阻引起的发热，这类设备故障主要集中在设备连接件处，般较容易发现，故障数量约占故障总数的90。例：电气设备与金属部件的连接、金属部件与金属部件的连接的接头和线夹等 电压致热型电气设备指运行电压施加在设备绝缘介质上，由电场作用引起的设备发热，这类设备通常包括：电压互感器、电容器、高压套管、避雷器、电缆头等，这类过热缺陷一般温升较小，红外热像检测较难发现。电气防火安全检测电气防火安全检测电气防火安全检测方法2、比较判定法（1）对于电流致热型电气设备当三相负载电流平衡时，同一电气设备的对应接线端子或其他相关部位表面温度（或温升）进行比较和分析，例如由于某接线端子接触电阻过大，引起该接线端子产生高温判定存在火灾隐患。红外检测法（五）过热型火灾隐患诊断法电气防火安全检测电气防火安全检测电气防火安全检测方法2、比较判定法（1）对于电流致热型电气设备红外检测法（五）过热型火灾隐患诊断法三相接线端子现场检测图三相接线端子热像图过热的两相接线端子压接不实，造成接触电阻过大，进而积累过多热量，形成高温隐患电气防火安全检测电气防火安全检测电气防火安全检测方法2、比较判定法（1）对于电流致热型电气设备对于同一回路中几台电流致热型电气设备。当它们均处于三相电流平衡且电流数值彼此相等的条件下，几台电气设备对应接线端子或其他相关部位的表面温度（或温升）进行比较和分析，发现高温部位，判定存在火灾隐患。但是，当三相负载电流不平衡或者负载率较低的条件下，应充分考虑各相实际负载电流对相关发热部位温度产生的实际影响。红外检测法（五）过热型火灾隐患诊断法电气防火安全检测电气防火安全检测电气防火安全检测方法2、比较判定法（1）对于电流致热型电气设备红外检测法（五）过热型火灾隐患诊断法 断路器现场检测图 断路
