施工组织课程设计1.doc

一 设计依据
1、施工组织设计的编制依据：
施工图名称
图纸编号
出图日期
1#、2#宿舍楼工程（建施）
J-01~18
2005.02
1#、2#宿舍楼工程（结施）
G-01~15
2005.02
1#、2#宿舍楼工程（电施）
D-01(G)~12(G)
2005.02
1#、2#宿舍楼工程（水施）
S-01~11
2005.02
（1） 、施工图纸；

（2）、总包发放的相关工程资料；
（3）、国家、某省建设主管部门颁发的现行相关建设工程的施工、技术、质量的规程、规范、标准、安全文明施工以及环境保护等规定；
（4）、施工现场实际情况及现场踏勘观感；
2、拟使用国家标准规范清单
（1）、地基基础工程施工及验收规范（GBJ202-83）；
（2）、混凝土结构工程施工质量验收规范（GB50204-2002）；
（3）、砌体工程施工质量验收规范（GB50203-2002）；
（4）、建筑地面工程施工质量验收规范（GB50209-2002）；
（5）、屋面工程质量验收规范（GB50207-2002）；
（6）、建筑装饰装修工程质量验收规范（JBJ81-91）；
（7）、建筑工程施工质量验收统一标准（GB50300-2001）；
（8）、施工现场安全生产保证体系（DGJ08-903-2003）；
（9）、建设工程施工现场供用电安全规范（GB50194-93）；
（10）、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）；
（11）、建筑电气工程施工质量验收规范（GB50303-2002）；
（12）、通风与空调工程施工质量验收规范（GB50243-2002）；

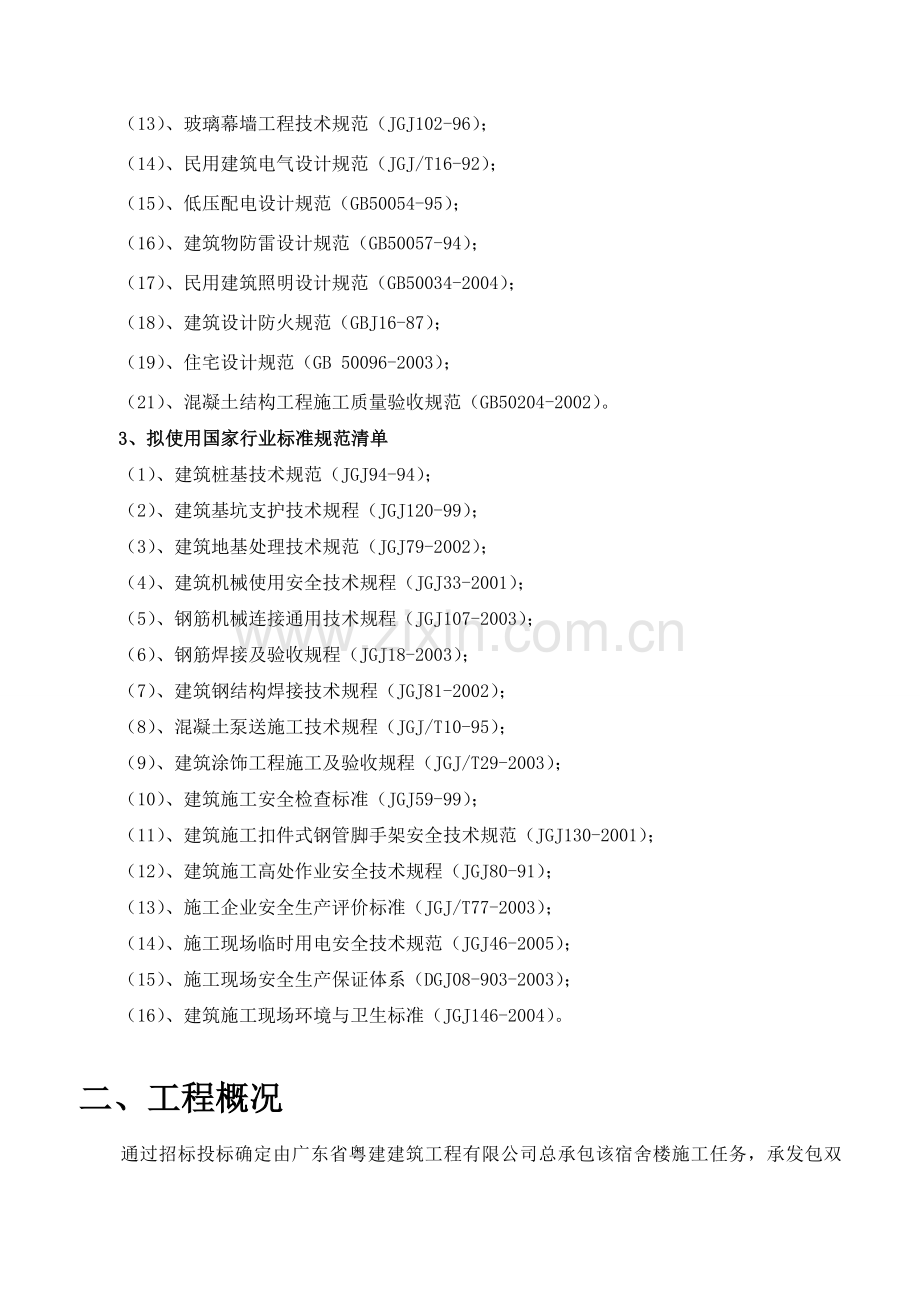

（13）、玻璃幕墙工程技术规范（JGJ102-96）；
（14）、民用建筑电气设计规范（JGJ/T16-92）；
（15）、低压配电设计规范（GB50054-95）；
（16）、建筑物防雷设计规范（GB50057-94）；
（17）、民用建筑照明设计规范（GB50034-2004）；
（18）、建筑设计防火规范（GBJ16-87）；
（19）、住宅设计规范（GB 50096-2003）；
（21）、混凝土结构工程施工质量验收规范（GB50204-2002）。
3、拟使用国家行业标准规范清单
（1）、建筑桩基技术规范（JGJ94-94）；
（2）、建筑基坑支护技术规程（JGJ120-99）；
（3）、建筑地基处理技术规范（JGJ79-2002）；
（4）、建筑机械使用安全技术规程（JGJ33-2001）；
（5）、钢筋机械连接通用技术规程（JGJ107-2003）；
（6）、钢筋焊接及验收规程（JGJ18-2003）；
（7）、建筑钢结构焊接技术规程（JGJ81-2002）；
（8）、混凝土泵送施工技术规程（JGJ/T10-95）；
（9）、建筑涂饰工程施工及验收规程（JGJ/T29-2003）；
（10）、建筑施工安全检查标准（JGJ59-99）；
（11）、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）；
（12）、建筑施工高处作业安全技术规程（JGJ80-91）；
（13）、施工企业安全生产评价标准（JGJ/T77-2003）；
（14）、施工现场临时用电安全技术规范（JGJ46-2005）；
（15）、施工现场安全生产保证体系（DGJ08-903-2003）；
（16）、建筑施工现场环境与卫生标准（JGJ146-2004）。

二、 工程概况
通过招标投标确定由广东省粤建建筑工程有限公司总承包该宿舍楼施工任务，承发包双方签订了工程施工合同《建设工程施工合同（合同自编002号）》。
1、基本概况（见2-1）
工程概况 表2-1
序号
项目
内容
1
工程名称
1号，2号宿舍楼工程
2
工程地址
深圳市罗湖区
3
建设单位
广东省粤建建筑工程有限公司
4
设计单位
方大设计研究院
5
工程性质
民用建筑
6
投资性质
自筹资金
7
甲方要求工期
不超过360天，开工日期定在2013年3月10日
8
甲方要求质量
合格
9
合同承包范围
土建工程：基础、结构、外装修（含外窗）、内装修（不含二次装修）；
给排水工程：消防系统（含消防栓及自动喷晒系统）、给水、排水、中水、雨水系统；
采暖工程：
通风与空调工程：空调系统、放排系统系统；
电气工程：照明系统、防雷接地系统、弱电系统（综合布线、有线电视、电话、火灾报警及楼宇对系统）

2.施工现场概况
本工程为奥高研究所深圳实验基地的3栋职工宿舍楼，分为1#楼宿舍楼和2#宿舍楼两种类型，位于深圳市郊罗湖，建设单位已经将水源、电源接至施工现场西南角的道路边，施工单位可从该处接入工地使用，水电供应能保证施工的需要，水电费用由施工单位承担。
3.建筑设计概况（见表2-2）
建筑设计概况 表2-2
序号
项目
内容
1
建筑功能
首层为职工活动室等，2~4层为职工宿舍
2
建筑面积
总建筑面积11246㎡
3
建筑层数
1号楼4层；2号楼4层
4
建筑层高
15.90m
5
建筑防火
耐火等级为一级
6
外部装修
外墙粉刷及贴面材料均按立面所示分格，外墙粉刷分格缝宽一般为20mm深8mm
7
室内装修
室内墙面、柱面粉刷部分的阳角和门洞口的阳角应用1:2水泥浆砂浆做护角，其高度不低于2000mm，每侧宽度不小于50mm
8
门窗
用冷沥青涂在框料的凹槽处作防腐蚀处理，再用1:2水泥砂浆填塞密实；
用1:2中性膨胀低碱水泥砂浆填塞缝隙，然后门窗框料与外墙面接触处用密封胶嵌缝
9
屋面
结构层
现浇钢筋混凝土板
防水层
20厚1:25水泥砂浆找平层，3厚TBL防水涂料，然后20厚1:2.5水泥砂浆保护层
覆盖层
15厚1：2：9水泥石灰砂浆坐砌五脚陶粒隔热砖 （上人型膨胀珍珠岩隔热砖），1:2.5水泥砂浆灌缝，纯水泥浆抹缝
10
顶棚
10厚1:1:6水泥石灰砂浆打底扫毛；
12厚1:3水泥砂浆打底扫毛，6厚1:2.5水泥砂浆批面、刮D951白色仿瓷涂料三遍，砂子打磨平
11
楼地面
结构层
现浇钢筋混凝土板
楼面及内地面覆盖层
20厚1：2.5水泥砂浆找平层，3厚纯水泥浆粘贴8厚__色300X300梯级砖，纯水泥浆扫缝

4.结构设计概况（见表2-3）
结构设计概况 表2-3
序号
项目
内容
1
结构形式
基础结构形式
桩基础
主体结构形式
钢筋混凝土框架结构
2
环境类别
室内外都为二类a
3
建筑抗震设防类别
乙类
4
建筑结构的安全等级
二级
5
抗震设防烈度
7度
6
结构抗震等级
三级
7
地基基础设计等级
乙类

5.机电专业设计概况（见表2-4）
机电专业设计概况 表2-4
序号
项目
内容
1
给排水系统
室内生活给水管道,横管安装时宜有 0.002~0.005 的坡度坡向泄水装置;管道标高无标注时,埋深一般为0.2~0.5米;污水靠重力自流排至室外污水管道，经化粪池处理之后排入市政污水管网。屋面雨水采用内排水的方式
2
通风与空调系统
消防电梯前室地上各层有可开启的窗，采用自然排烟
3
电气系统
电源由本区内变电所供给(专用变压器供给)，选用铜芯VV22用电力电缆敷设在地下沟道内进户，用镀锌电线管暗敷；中性点直接接地的低压电力网中,电力装置应采用低保护
4
智能化系统
电视，电话，网络，弱电井配备
5
照明
所有使用的产品开关插座，导线等电器装置均应符合国家标准，并要求是得到国家认证的厂家产品，所有塑料制品如线盒，线管，面板等材料的材质，一律要求用难燃材料，非难燃材料禁止使用

6、地质及环境条件
根据勘测报告,建筑场地的土层分布及厚度，从地面往下依次为：
素填土，厚度0～2.0m；
粘性土，厚度4～6m；
全风化花岗岩，厚度3～4m；
强风化花岗岩，厚度4～6m；
中风化花岗岩，厚度8～14m。
地下水位标高随季节变化，变化范围为-2.0～-3.0m。
7、施工技术经济条件
(1)按当地政府的规定，混凝土不得在施工现场搅拌，应由当地的搅拌站集中供应，最近的搅拌站距离施工现场4km。砌筑砂浆和抹灰砂浆均应采用干混砂浆，由搅拌站集中混合以后，以袋装或者散装的方式（双方协商确定）送到施工现场，在施工现场加水搅拌以后使用，提供干混砂浆的搅拌站距离施工现场4km。
(2)各类构件加工，如门窗框，门窗扇、钢筋等加工，可在施工现场进行，也可以在公司基地进行，公司基地距离施工现场15km。
(3)临建工程除工人宿舍可利用已建成的家属公寓楼外，其他所需临时设施均应在现场搭建。
(4)施工期间有下列机械设备可供选用：井架运输机（物料提升机）、卷扬机、液压式反铲挖土机、砂浆搅拌机（200L）若干台、混凝土泵（HBT-60）若干台、手推车及其他各种中小型机械，施工需要而公司没有的大型设备可以在市场租赁。

三、 施工部署
1. 工程施工的主要目标
（1） 质量目标
单位工程一次验收合格；确保结构“长城杯”，力争竣工“长城杯”。
（2） 进度目标
本工程工期不超过360天，开工日期定在2013年3月10日，力争2014年3月10日前完工。
（3） 安全目标
确保无重大工伤事故，杜绝死亡事故。
（4） 环境管理目标
建立现场环境管理体系，制定环境方针、目标、预防污染，实现施工与环境的和谐。
（5） 文明施工目标
确保深圳市科技示范工程
2. 进度安排和空间组织
3. 工程施工的重点和难点分析其相对性
4. 工程管理的组织结构

5.
6.分包工程
