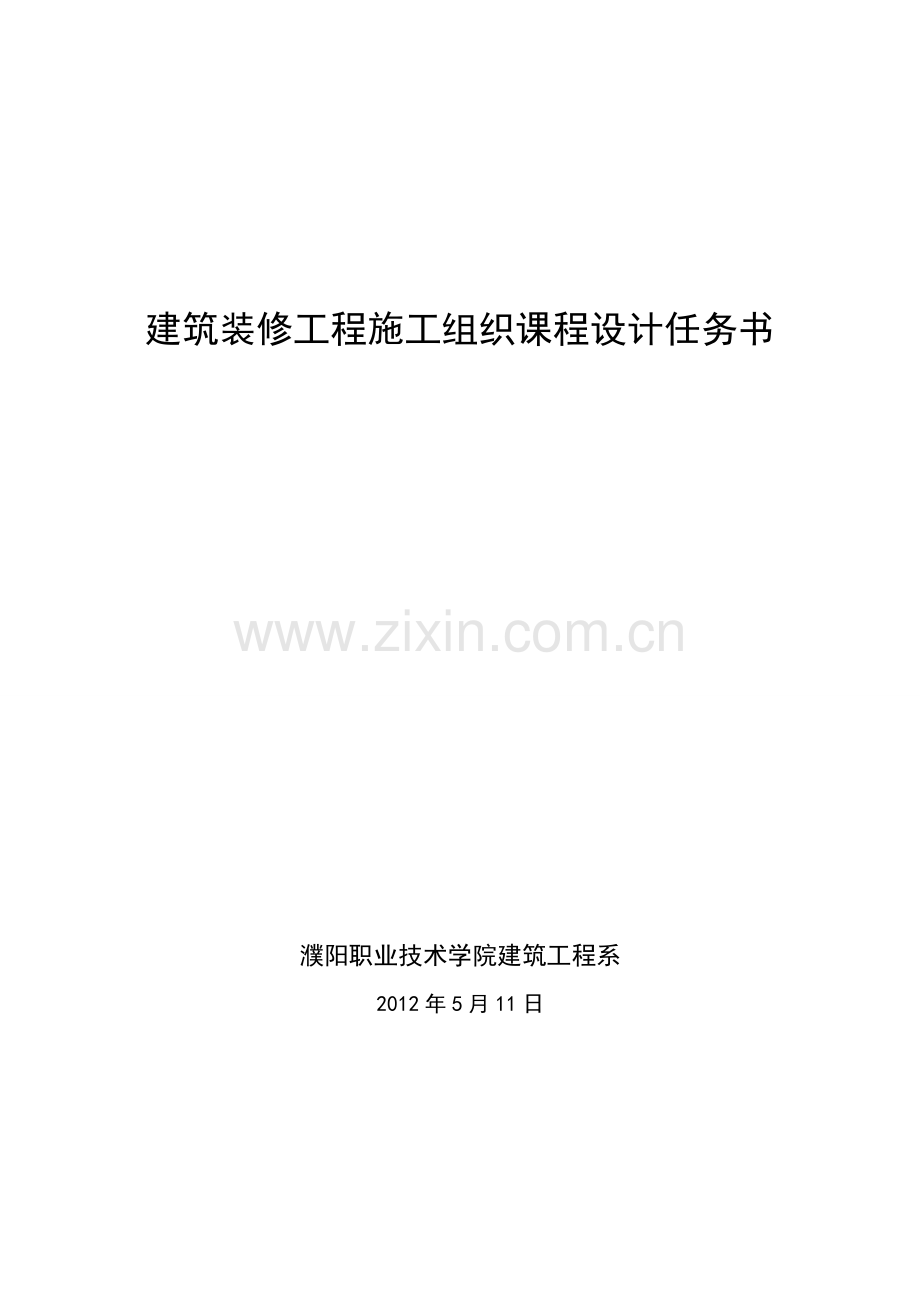

建筑装修工程—施工组织课程设计任务书-2013.doc

建筑装修工程施工组织课程设计任务书

濮阳职业技术学院建筑工程系
2012年5月11日

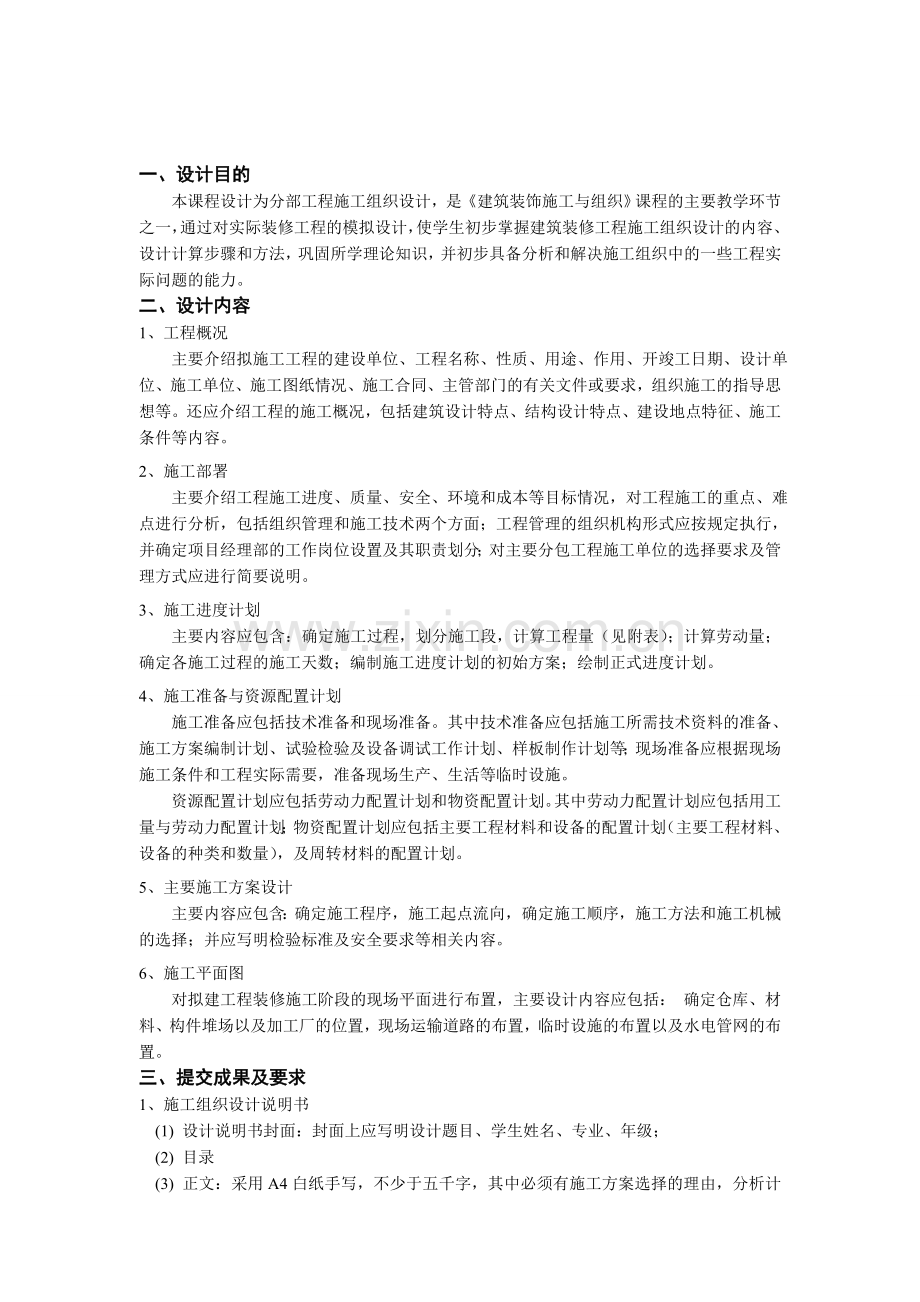

一、设计目的
本课程设计为分部工程施工组织设计，是《建筑装饰施工与组织》课程的主要教学环节之一，通过对实际装修工程的模拟设计，使学生初步掌握建筑装修工程施工组织设计的内容、设计计算步骤和方法，巩固所学理论知识，并初步具备分析和解决施工组织中的一些工程实际问题的能力。
二、设计内容
1、工程概况
主要介绍拟施工工程的建设单位、工程名称、性质、用途、作用、开竣工日期、设计单位、施工单位、施工图纸情况、施工合同、主管部门的有关文件或要求，组织施工的指导思想等。还应介绍工程的施工概况，包括建筑设计特点、结构设计特点、建设地点特征、施工条件等内容。
2、施工部署
主要介绍工程施工进度、质量、安全、环境和成本等目标情况，对工程施工的重点、难点进行分析，包括组织管理和施工技术两个方面；工程管理的组织机构形式应按规定执行，并确定项目经理部的工作岗位设置及其职责划分；对主要分包工程施工单位的选择要求及管理方式应进行简要说明。
3、施工进度计划
主要内容应包含：确定施工过程，划分施工段，计算工程量（见附表）；计算劳动量；确定各施工过程的施工天数；编制施工进度计划的初始方案；绘制正式进度计划。
4、施工准备与资源配置计划
施工准备应包括技术准备和现场准备。其中技术准备应包括施工所需技术资料的准备、施工方案编制计划、试验检验及设备调试工作计划、样板制作计划等；现场准备应根据现场施工条件和工程实际需要，准备现场生产、生活等临时设施。
资源配置计划应包括劳动力配置计划和物资配置计划。其中劳动力配置计划应包括用工量与劳动力配置计划；物资配置计划应包括主要工程材料和设备的配置计划（主要工程材料、设备的种类和数量），及周转材料的配置计划。
5、主要施工方案设计
主要内容应包含：确定施工程序，施工起点流向，确定施工顺序，施工方法和施工机械的选择；并应写明检验标准及安全要求等相关内容。
6、施工平面图
对拟建工程装修施工阶段的现场平面进行布置，主要设计内容应包括： 确定仓库、材料、构件堆场以及加工厂的位置，现场运输道路的布置，临时设施的布置以及水电管网的布置。
三、提交成果及要求
1、施工组织设计说明书
(1) 设计说明书封面：封面上应写明设计题目、学生姓名、专业、年级；
(2) 目录
(3) 正文：采用A4白纸手写，不少于五千字，其中必须有施工方案选择的理由，分析计算过程，施工进度计划和平面图设计的说明，并附有必要的简图。
（注：施工现场平面布置图及施工进度计划图纸折叠好与设计说明书放在一起上交。）
2、施工平面布置图
设计要求：绘制比例为1：500，采用2号白图纸手绘，按工程制图要求进行；并绘制双代号网络图
3、施工进度计划表
设计要求：绘制施工进度计划表，采用2号白图纸手绘，字型仿宋体；
四、课程设计原始资料
工程名称
综合楼
质量标准
符合国家规定验收标准
建设地点
黄河路西段
工期要求
总工期150天
建筑面积
7834M2
招标范围
防水及装修工程
承包方式
包工包料
质量标准
合格 资金来源 财政拨款
1、建筑特点
（1）层高及建筑面积：该楼体是由I部和II部组成的L型转角楼。I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。总建筑面积7834m2。
（2）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。
（3）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。
（4）外墙面：为绿水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。
（5）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，防水层上铺绿豆砂。
2、气候条件
工程所处地区的年平均气温为11.2°C，夏季最高气温为33摄氏度，冬季最低气温为-32摄氏度。主导风向为西北风。年降水量为1500mm左右。
3、资源供应
工程位于哈尔滨市较繁华的市区，建设单位已经完成三通一平，构件和材料均可以由场外直接运至工地。
4、主要工种工程量一览表，如附表所示。
5、本工程主要参考图纸，见附图。
6、工期要求
建筑装修工程开工时间、竣工时间：六月下旬开工，十一月中下旬竣工，总工期要求为130~150天之间。

五、参考资料
1、工程施工有关的技术规范
2、施工手册（上、中、下）
3、河南省建筑工程劳动定额
4、国家工期定额
5、已建工程的单位工程施工组织设计

附表1 主要装修工种工程量

序号
项 目
单 位
时间定额
工 程 量
室内装修
1
100号混凝土地面垫层
m
1.315
88.023
2
水磨石地面
m2
0.350
3701.07
3
水泥砂浆地面
m2
0.131
3871.18
4
水磨石踢脚线
m
0.59
1608.88
5
顶墙抹灰
m2
0.137
20303.87
6
木隔断
m2
0.1
107.79
7
顶墙刷乳胶漆
m2
0.08
20114.28
8
喷大白粉二道
m2
0.02
19261.19
9
I部楼梯贴白塑料纸
m2
0.077
186.16
室外装修
1
镀锌铁皮落水管
m2
0.223
144.3
2
外墙绿色水刷石
m2
0.346
3472.19
3
外墙贴马赛克
m2
0.699
855.12
4
室外混凝土台阶
m2
0.277
118.2
5
室外混凝土散水
m2
0.236
208.08
门窗工程
1
钢窗安装
m2
0.675
2211.72
2
木门安装
m2
0.2
564.46
3
门窗油漆
m2
0.14
3722.05
4
玻璃安装
m2
0.08
3722.05
防水工程
1
屋面水泥砂浆找平
m
0.068
1478.88
2
水泥蛭石保温层
m3
0.509
63.56
3
35号炉渣混凝土找坡
m3
1.205
104.14
4
水泥砂浆找平层
m2
0.068
1478.88
5
冷底子油两道
m2
0.01
1478.88
6
沥青胶涂刷
m2
0.02
1478.88
7
两毡三油一砂
m2
0.075
1478.88
其他
1
脚手架装拆
m2
安0.058
拆0.023
5368.8
2
井架安装与拆除
台
安15工日/台
拆9工日/台
2
注：装修工程量I都占27%，II都占73%。

附表2 主要临时设施数据
序 号
项 目
单 位
布置面积
储 存 量
1
红砖堆场
m2

总量24万块储备量1/3
2
生石灰棚
m2

总量153T储存量1/4
3
砾石堆场
m2

总量2020m3储存量1/3
4
砂石堆场
m2

总量16603储存量1/3
5
水泥库
m2

总量200t储存量1/4
6
门窗堆场
m2

160m2
7
脚手杆及板堆场
m2

面积100m2
8
木工作业棚
m2

30m2
9
钢筋作业棚
m2

40m2（作业棚）+120 m2（露天堆场）
10
空心板及预制梁
m2

300m2
11
卷扬机
m2

每台门架1.5×1.5m2
12
井架及门架
m2

每台门架2×4m2井架2×2m2
13
淋灰池
m2

共两个每个4×5m2
14
搅拌棚
m2

10m2/台（混凝土搅拌机2台，砂浆搅拌机2台）
15
防水卷材堆场
m2

30m2
16
道路
m2

环形路宽3.5m
