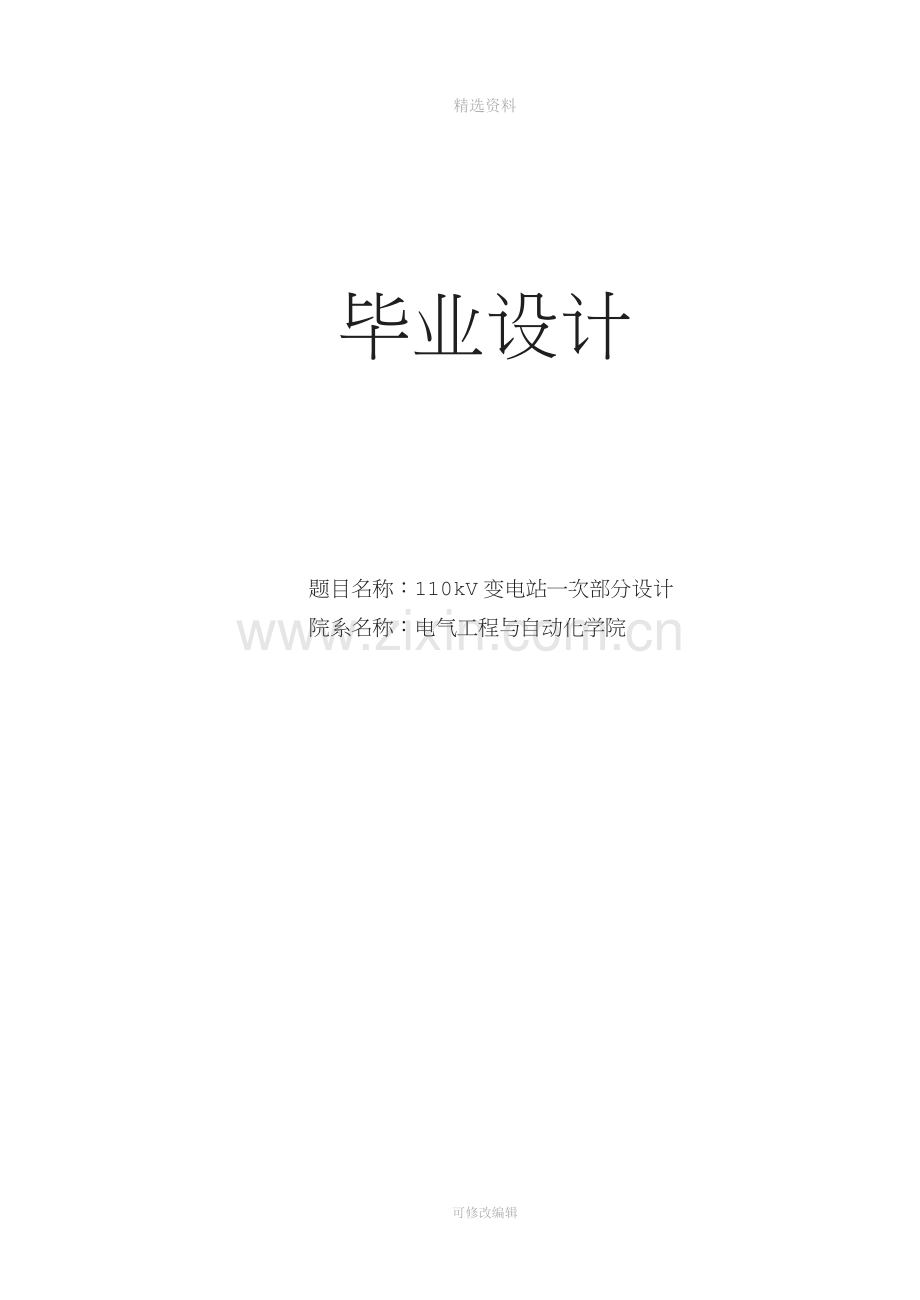

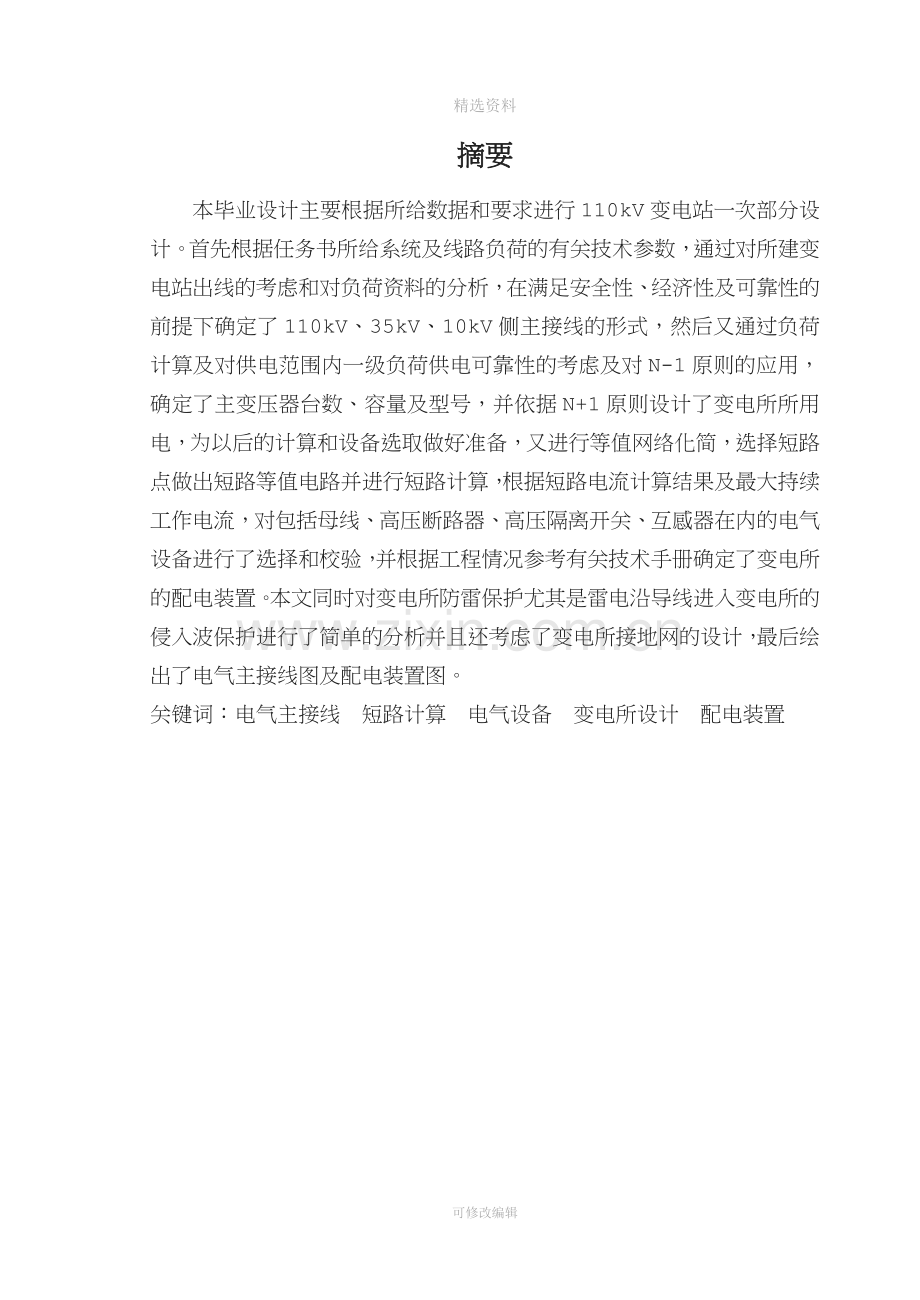

精选资料 毕业设计 题目名称：110kV变电站一次部分设计 院系名称：电气工程与自动化学院 可修改编辑摘要 本毕业设计主要根据所给数据和要求进行110kV变电站一次部分设计。首先根据任务书所给系统及线路负荷的有关技术参数，通过对所建变电站出线的考虑和对负荷资料的分析，在满足安全性、经济性及可靠性的前提下确定了110kV、35kV、10kV侧主接线的形式，然后又通过负荷计算及对供电范围内一级负荷供电可靠性的考虑及对N-1原则的应用，确定了主变压器台数、容量及型号，并依据N+1原则设计了变电所所用电，为以后的计算和设备选取做好准备，又进行等值网络化简，选择短路点做出短路等值电路并进行短路计算，根据短路电流计算结果及最大持续工作电流，对包括母线、高压断路器、高压隔离开关、互感器在内的电气设备进行了选择和校验，并根据工程情况参考有关技术手册确定了变电所的配电装置。本文同时对变电所防雷保护尤其是雷电沿导线进入变电所的侵入波保护进行了简单的分析并且还考虑了变电所接地网的设计，最后绘出了电气主接线图及配电装置图。关键词：电气主接线 短路计算 电气设备 变电所设计 配电装置可修改编辑精选资料Abstract This paper designs a 110kV substation.Firstly,according to the given material,electricity line and the parameters of the load which is provided by the assignment book,through considering the would-be substation,analyzing electrical data,confirming the Main electrical bus formation of 110kV、35kV、10kV side based on security,economy and reliability,under the guide of dispiline N-1 then conform the numbers,volume and type of the main transformer through circuit calculation and supply district,thus getting the parameters of all the component,at the same time with the use of displine N+1,my paper designs the consume of substation ,simplify electric circuit,select short point to carry on short circuit calculations operation circuit, select and check out electrical equipment, including bus,breaker, disconnect switch, voltage transformer, current transformer and so on,so that conform the distribution apparatus.Configurating relay protection and setting-calculation for the electricity line,transformer and bus according to the load and short calculations.At the same time,this paper analyses simply lightning protection and grounding system.Finally,two pictures are given including main electrical wiring diagram and 110kV power distribution equipment sectional drawing Keywords: Substation design,Transformer,Main electrical wiring,Equipment election可修改编辑目录摘 要第1章 绪论11.1 变电站概述11.1.1变电站在电力系统中的地位11.1.2负荷对变电所供电的要求21.1.3电力系统的额定电压21.2 我国变电站及其设计的现状、发展趋势及新变化31.3 变电站设计的主要原则5第2章电气主接线设计62.1 电气主接线设计基础62.1.1对电气主接线的基本要求62.1.2变电站电气主接线的设计原则72.1.3电气主接线设计步骤82.2 电气主接线的基本形式102.3 电气主接线选择10第3章 变电站主变压器选择153.1主变压器台数的选择153.2无功补偿措施163.2.1无功功率补偿的必要性163.2.2无功功率补偿的方法163.3主变压器容量的选择173.4主变压器型号的选择193.5 主变压器选择型号213.6变电所所用电设计213.6.2 直流系统223.6.3 所用电选择22第4章 短路电流计算234.1短路形成原因234.2 短路的危害及预防办法244.3短路电流计算的目的244.4 短路电流计算方法254.5短路电流计算254.5.1 110kV侧母线短路计算284.5.2 35kV侧母线短路计算304.5.3 10kV侧母线短路计算33第5章 电气设备的选择365.1 导体的选择和校验365.1.1 110kV母线选择及校验385.1.2 35kV母线选择及校验395.1.3 10kV母线选择及校验405.2 断路器和隔离开关的选择及校验415.2.1 110kV侧断路器及隔离开关的选择及校验425.2.2 35kV侧断路器及隔离开关的选择及校验455.2.3 10kV侧断路器及隔离开关的选择及校验485.2.4 10kV侧母联断路器的选择和校验505.3 互感器的选择525.3.1 电流互感器的选择535.3.2电流互感器的校验555.3.3电压互感器的选择56第6章 防雷保护596.1直击雷保护596.2 侵入波保护596.3变电所接地装置60第7章配电装置617.1配电装置概述617.1.1配电装置的类型及其特点617.1.2配电装置型式的选择627.2 对配电装置的基本要求和设计步骤637.3 屋内配电装置637.4 屋外配电装置64参考文献67附录69附录1 电气主接线图69附录2 配电装置平面图70可修改编辑第1章 绪论1.1 变电站概述1.1.1变电站在电力系统中的地位 电力系统是由变压器、输电线路、用电设备组成的网络，它包括通过电气的或机械的方式连接在网络中的所有设备。变电站是电力系统的至关重要的组成部分，是联系发电厂和用户的中间环节，起着变换和分配电能的作用，其工作状况直接影响整个电力系统的安全与经济运行，电力系统中的这些互联元件可以分为两类：一类是电力元件，它们能实现电能生产、变换、输送和分配，消费任务称之为电力系统一次部分；另一类是控制元件，它们改变系统的运行状态，如电力系统的保护、监控及远动等功能组成等称之为电力系统二次部分。 根据变电站在系统中的地位和作用，可将变电站分为下列几类： （1) 枢纽变电站 枢纽变电站是位于电力系统的枢纽点，连接电力系统高压和中压部分起汇集多个电源作用的电压为330500kV的变电站，枢纽变电站是整个系统的神经系统，枢纽变电站一旦停电，将引起大面积停电事故，严重影响国民经济的发展和人民生活，重者将引起系统解列，甚至出现瘫痪。（2）中间变电站 中间变电所的高压侧以交换潮流为主，起系统变换功率的作用。系统中为了使长距离输电线路分段，一般汇聚23个电源，电压等级为220330kV，同时又降压供当地负荷用电，中间变电所停电以后，将引起本区域的部分负荷供电，重者引起区域电网解列。（3）地区变电站地区变电站是以向地区用户供电为主的变电站，是一个地区或城市的主要变电站，其高压侧一般为110或220kV，全所停电后，仅使该地区中断供电。 （4）终端变电站终端变电站在输电线路的终端，接近负荷点，其高压侧的电压为110kV，经降压后直接向用户供电的变电站，全所停电后，只是用户受到损失，一般不会对系统造成较大影响。1.1.2负荷对变电所供电的要求(1)保证可靠的持续供电：电力系统供电的可靠性是其能不间断供电的可靠程度。对于系统中的一级负荷，一旦出现供电中断，不仅影响生产，而且可能使设备损坏，进而影响社会稳定甚至会因断电而引起人员伤亡事故，更有甚者将造成整个系统的的瘫痪，停电给国民经济和人民生活造成的损失远远大于电力系统本身的损失。 (2)保证良好的电能质量即满足供电的技术合理性。良好的电能质量即供电的技术合理性是指电能的电压、频率、波形等技术指标要达到一定的标准。国家标准规定：35kV及以上供电电压正、负偏差的绝对值之和不超过额定电压的5%，10kV及以下三相供电电压允许偏差为额定电压的7%，220V单相供电电压允许偏差为额定电压的+7%、-10%。频率质量的偏差会影响到某些电气设备如电动机和军用雷达的正常工作。国家标准规定：3000MW以及上系统不超过0.2Hz，3000MHZ以下系统不超过0.5Hz，波形质量则以畸变率是否超过给定值来衡量。 (3)保证系统运行的经济性：衡量电力系统经济性的两个重要指标是煤耗率和网损率。即便是损耗的比率不是特别大，但电能生产的规模很大，消耗的一次能源源总消耗占的比重约为70，输送和分配时的损耗绝对值也非常巨大。因此，降低每向用户供应一度电能损耗的能源和降低变换、输送、分配时的损耗对于提高电力系统的经济性又十分重要的意义。1.1.3电力系统的额定电压为了使电力设备的生产实现标准化、系列化并实现各设备间互换，系统中发电机、变压器、电力线路及各种设备都是按规定的额定电压进行设计和制造的。 电力系统的额定电压等级是国家根据国民经济发展的需要及电力工业的发展、运行水平，经全面经济技术分析后确定的。我国现阶段电力设备的额定电压分三类：第一类额定电压在100V以下，这类电压主要用与国民经济的照明、蓄电池及开关设备的操作电源中；第二类额定电压高于100V，低于1000V，这类电压主要用于低压三相电动机及照明设备，常见的有380V和660V；第三类额定电压高于1000V，这类电压主要用于发电机、变压器、输配电线路及设备。三相视在功率S=3UI，当输出功率为定值时，电压升高，电流降低，线路、电气的载流部分所需的截面积就变小，有色金属的投资也降低，同时由于电流小，传输线路上的功率损耗和电压损耗也较小；另一方面，电压越高，对设备和导线绝缘水平的要求就越高，变压器、开关等设备绝缘方面的投资也越大。综合考虑这些因素，对应一定的输送功率和输送距离都有一个最为经济合理的输电电压，当从设备制造角度考虑，为保证产品的标准化和系列化，又不应随意确定输电电压。1.2 我国变电站及其设计的现状、发展趋势及新变化 新世纪以来，我国电力系统进入了一个快速发展阶段，电力建设得到长足发展。由于我国电力建设起步比较晚，目前我国变电站主要趋势是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流传输转变，在城市变电站建设中，户内型变电站大幅增加，屋内配电装置广泛使用。国外变电站主要是采用柔性技术由交流输出向直流输出转变，而数字化智能变电站也是国内外变电站未来发展趋势之一。 1.无人值守变电站 我国变电站的发展趋向于变电站无人值班运行管理，许多220 kV及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。但作为国内电网中最高电压等级的500 kV和330 kV变电站，即使采用了变电站综合自动化系统的，也基本上都是实行有人值守的管理方式。而在欧美发达国家，各个电压等级变电站都能实现无人值守,由此可见，在国内外无人值守变电站之间、国内外变电站自动化系统之间都还有很大的差异。全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1)大幅度提高了运行可靠性；2) 加快了对事故处理的速度；3) 提高了电力行业劳动生产率；4) 降低了电力基础建设成本；5) 降低系统运行费用。 2.城市变电站建设 多种变电站的型式中屋内型变电站受到各方面的重视，在最近几年得到飞速发展，由于屋内变电站允许安全净距小且可以分层布置而使占地面积较小并且室内变电站的维修、巡视和操作在室内进行，可减轻维护工作量，变电所运行不受气候影响。 3. 数字化智能变电站 在变电站综合自动化领域中，智能化电器的发展，特别是智能化开关设备、光电式互感器等机电一体化设备的出现，变电站自动化技术即将进入新阶段，这些新技术的日趋成熟带来全数字化的变电站新概念。数字化变电站三个最重要的特征就是“一次设备智能化，二次设备网络化，符合IEC61850标准”，即数字化变电站内的信息全部做到数字化，信息传递实现网络化，通信模型达到标准化，使各种设备和功能共享统一的信息平台。依据我国电力工业实际情况国情，电力系统的变电所运行技术有了新的飞跃，我国变电站设计出现了一些新的趋势。 1.变电站接线方案趋于简单化制造厂生产的电气设备质量以及电网运行可靠性的提高，为变电站接线简化提供了可能。例如，高压断路器是变电站的主要电气设备之一，其制造技术近年来有了较大发展，可靠性大为提高，检修时间缩短。 2.新的电气一次设备大量采用 近年来电气一次设备制造有了较大发展，大量高性能、高可靠性新型设备不断出现，电气设备趋于无油化，采用SF6气体绝缘的设备价格不断下降，伴随着国产GIS向高电压、大容量、三相共箱体方面发展，性能不断完善，应用范围不断扩大。 3.变电站占地及建筑面积减少 经济和城市建设的发展要求新建的城市变电站必须符合城市的形象及环保要求，追求综合经济和社会效益，所以设计形式多采用地面全户内型或地下等布置形式，这使得占地面积有效减少。 4.变电站综合自动化技术 变电站综合自动化是一项新兴的用以提高变电站运行水平，降低运行维护成本，提高经济效益，向用户提供高质量电能服务的一项措施。发展和完善变电站综合自动化系统，是电力系统发展的新的趋势。 1.3 变电站设计的主要原则 变电站设计的基本原则是：安全可靠、技术先进、投资合理、标准统一、运行高效，时效性和和谐性的统一。变电站设计的分类可依据变电站标准方式、配电装置型式和变电站规模3个层次进行划分。 (1)按照变电站布置方式分类：110kV变电站分为户外变电站、户内变电站和半地下变电站3类。户外变电站是指最高电压等级的配电装置、主变布置在户外的变电站；户内变电站是指配电装置布置在户内，主变布置在户外或者户内的变电站。半地下变电站是指主变布置在地上，其它主要电气设备布置在地下建筑内的变电站；地下变电站是指主变及其它主要电气设备布置在地下建筑内的变电站。 (2)按配电装置型式分类：110kV配电装置可再分为常规敞开式开关设备和全封闭式组合电气设备两类。 (3)按变电站规模进行分类：例如户外AIS变电站，可按最高电压等级的出线回路数和主变台数、容量等不同规模分为终端变电站、中间变电站和枢纽变电站。第2章电气主接线设计 电气主接线根据电能输送和分配的要求，表示主要电气设备相互之间的连接关系，以及本变电站(或发电厂)与电力系统的电气连接关系，电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等。主接线的接线方式能反映正常和事故情况下的供送电情况。电气主接线直接影响着配电装置的布置、继电保护装置、自动装置和控制方式的选择，对运行的可靠性、灵活性和经济性起决定性的作用。2.1 电气主接线设计基础2.1.1对电气主接线的基本要求 现代电力系统是一个规模庞大的、严密的整体，各个发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务，其主接线的质量的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。因此，发电厂、变电站主接线必须满足以下基本要求。 (1) 运行的可靠性 运行可靠性的几个评价标准：断路器检修时是否影响导致供电中断；设备和线路故障检修时，停电支路数目的多少和停电时间的长短，以及能否保证对重要用户的不间断供电。 (2)具有一定的灵活性 主接线正常运行时可以根据调度指令灵活的改变运行方式，而且在各种事故或设备检修时，能尽快的将有关设备或线路退出系统运行。尽量做到切除故障停电时间短，影响范围就最小，并且在检修时可以保证电力检修人员的人身安全。 (3)操作应尽可能简单、方便 主接线应简单清晰、明了、操作方便，尽可能使操作步骤简单，便于运行人员掌握。太复杂的接线不但不便于操作，还往往会造成运行人员的误操作而发生事故。但接线过于简单，可能又不能满足运行方式的需要，而且也会给运行造成不便或者不必要的停电。 (4)经济上合理 主接线在保证安全可靠、操作灵活方便的基础上，还应使建设投资和年运行费用小，占地面积最少，降低电力系统的运行成本，使其尽可能的发挥最佳经济效益。2.1.2变电站电气主接线的设计原则 电气主接线的基本原则是以设计任务书为依据，以国家经济建设的方针、政策、技术标准为准绳，结合工程具体情况，在保证供电安全可靠、调度灵活、满足各项技术要求的前提下，兼顾运行和维护的经济方便，尽可能地节省投资，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、美观的原则。电气主接线的设计是发电厂或变电站电气设计的主要内容之一。它与电力系统、电厂动能参数、基本原始资料以及电厂运行可靠性、经济性的要求密切相关，并对电气设备选择和布置、继电保护和控制方式等都有较大影响。因此，主接线设计，必须结合电力系统和发电厂或变电站的具体情况，全面分析有关影响因素，正确处理它们之间的关系，合理的选择主接线方案。对于变电站的电气主接线，当能满足运行要求时，其高压侧应尽可能采用较少断路器的或不用断路器的接线，如线路变压器组接线，若能满足继电保护要求时，也可使用线路分支接线。为正确选择接线和设备，必须进行各级电压最大最小有功和无功电力负荷的平衡，当缺乏足够的技术资料时，可采取下列数据： 1.最小负荷为最大负荷的6070%，如主要农业负荷时则取2030%； 2.负荷同时率取0.850.9，当馈线在三回以下且有大负荷时，取0.951；3.功率因数一般取0.8； .线损平均取5%。 我国变电所设计技术规程对主接线设计作了如下规定：在满足运行要求时，变电所高压侧应尽量采用断路器较少的或不用断路器的接线。在110220kV变电所中，一般采用双母线。在35kV变电所中，当出线为2回时，一般采用桥型接线；当出线为2回以上时，一般采用单母线分段或单母线接线。出线回路数和电源数较多的污秽环境中的变电所，可采用双母线接线。在610kV变电所，一般采用单母线接线或单母线分段接线。2.1.3电气主接线设计步骤电气主接线的设计需伴随着发电厂或变电站的整体设计进行，即按照工程基本建设程序，历经可行性分析调查阶段、工程初步设计阶段、技术设计阶段和施工设计阶段等四个阶段。 （1）分析原始资料1.本工程情况包括变电站类型，设计规划容量（近期，远景），主变台数及容量，最大负荷利用小时数及可能的运行方式等。 2.电力系统状况 包括电力系统近期及远景规划（510年），变电站在电力系统中的位置（地理位置和容量位置）和作用,本期工程和远景与电力系统连接方式以及各级电压中性点接地方式等。电力系统中中性点接地方式是一个综合问题，它与电压等级、单相接地短路电流、过电压水平有关，直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器的运行安全以及对附近通信线路的干扰等。我国电力安全规程规定35kV及以下电压电力系统采用中性点非直接接地系统（中性点不接地或经消弧线圈接地），又称小电流接地系统，以保证供电可靠性。对110kV及以上高压系统，皆采用中性点直接接地系统，又称大电流接地系统以防止输电线路电压升高而以其它方式保证供电的可靠性。3.负荷情况包括本地区负荷的性质及其地理位置、输电电压等级、出线回路数及输送容量等。电力负荷的原始资料是设计主接线的基本依据之一，电力负荷预测工作是电力规划工作的重要组成部分，也是电力规划的基础。对电力负荷的预测不仅应有短期负荷预测，还应有中长期负荷预测，对电力负荷预测的准确性，直接决定着发电厂和变电站电气主接线设计成果的质量，一个优良的设计，应能经受当前及较长远时间(510年)的检验。 4.设备制造情况这往往是设计能否成立的重要前提，为使所设计的主接线具有可行性，必须对各主要电气设备的性能、制造能力和供货情况、价格等情况汇集并分析比较，保证设计的可行性。5.环境条件包括当地的最热月平均气温、环境湿度、覆冰厚度、污秽程度、风向水平、水文地质情况、海拔高度及地震等因素，对主接线中电气设备的选择和配电装置的设计均有直接影响。对此，应予以足够重视,对重型设备如大容量三相变压器的运输条件亦应充分考虑。 （2）主接线方案的拟定与选择设计时应根据任务书的要求，在对原始资料分析的基础上，根据对电源进线数和出线回路数、变电所内电压级别、变压器台数、容量以及母线结构的考虑，可拟定出若干个可行的主接线方案（近期和远景）。然后从经济技术上论证并淘汰一些明显不合理的方案，最终保留23个技术上相当，有可能满足任务书要求的方案，再进行经济比较，结合最新技术，对于在系统中占有重要地位的大容量发电厂或变电站主接线，还应进行可靠性定量分析计算比较，最终确定最终方案。 （3）短路电流计算和主要电气设备选择与校验对选定的电气主接线选择适当短路点进行短路电流计算，并选择校验合理的电气设备包括导线、断路器、隔离开关、互感器等。 （4）绘制电气主接线对最终选择的电气主接线形式，按照要求，绘出电气主接线图。此外还要注意：对于工程设计，无论哪个设计阶段，概算都是必不可少的组成部分，它不仅反映工程设计的经济性与可靠性的关系，而且为合理地确定和有效控制工程造价创造条件，概算的编制以设计图纸为基础，以国家颁布的有关文件和具体规定为依据，并按国家定价与市场调整或浮动价格相结合的原则进行。概算的构成主要有以下内容： (1) 主要设备器材费，包括设备原价、主要材料(钢材、木材、水泥等)费、设备运杂费(含成套服务费)、备品备件购置费、生产器具购置费等。除设备及材料费。(2)安装工程费，包括直接费、间接费及税金等。直接费指在安装设备过程中直接消耗在该设备上的有关费用；间接费指安装设备过程中为全工程项目服务，而不直接耗用在特定设备上的有关费用；税金是指国家对施工企业承包安装工程的营业收入所征收的营业税、教育附加和城市维护建设税。 (3)其他费用。2.2 电气主接线的基本形式 由于各个发电厂或变电站的出线回路数和电源回路数不同，且各回路馈线中所传输的容量也不一样，因而为便于电能的汇集和分配，在进出线较多（一般超过4回）的场合，采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。而与有母线的接线相比，无汇流母线的接线使用电气设备较少，配电装置占地面积较小，通常用于进出线回路少，不再扩建和发展的发电厂和变电站。有汇流母线的接线方式可概括为单母线接线和双母线接线两大类，无汇流母线的接线形式主要有桥形接线、角形接线和单元接线。2.3 电气主接线选择依据原始资料，经过分析，根据可靠性和灵活性经济性的要求，高压侧有4回出线，其中两回备用，宜采用双母线接线或单母线分段接线，中压侧有6回出线，其中两回备用，可以采用双母线接线、单母线分段接线方式，低压侧有11回出线，其中两回备用，可以采用单母线分段、双母线的接线方式，经过分析、综合、组合和比较，提出三种方案：方案一：110kV侧采用双母线接线方式，35kV侧采用双母线接线方式，10kV侧采用单母线分段接线方式。 110kV侧采用双母线接线方式，优点是运行方式灵活，检修母线时不中断供电，任一组母线故障时仅短时停电，可靠性高。缺点是，操作复杂，10kV侧采用单母线分段接线方式，一级负荷占35%左右，二级负荷占30%左右，一级和二级负荷占65%左右，采用单母线分段接线方式，优点是接线简单清晰，操作方便，造价低，扩展性好，缺点是可靠性灵活性差。如下图2-1 方案一主接线图 方案二：110kV侧采用双母线接线方式，35kV侧采用单母线分段带旁路母线接线方式，10kV侧采用单母线分段接线方式，优点是，检修任一进出线断路器时，不中断对该回路的供电，和单母线分段接线方式相比，可靠性提高，灵活性增加，缺点是，增设旁路母线后，配电装置占地面积增大，增加了断路器和隔离开关的数目，接线复杂，投资增大，方案二的主接线图如下： 图22 方案二主接线图 方案三：110kV侧采用双母线接线方式，35kV侧采用单母线分段接线方式，10kV侧采用双母线接线方式。接线图如下图所示。 图2-3方案三接线图 对于上述三种方案综合考虑： 该地区海拔170m，海拔并不高，对变电站设计没有特殊要求，地势平坦，属平原地带，为轻微地震区，年最高气温+42C，年最低气温-8C，年平均气温+14C，最热月平均最高温度+36C。最大风速25m/s，覆冰厚度为8mm，属于我国第V标准气象区。35kVll0kV 变电所设计规范第3.2.5 条：当变电所装有两台主变压器时，6l0kV 侧宜采用单母分段接线，线路为12回及以上时，也可采用双母线，当不允许停电检修断路器时，可设置旁路设施。因此110kV侧采用双母线接线方式就能满足可靠性和灵活性及经济性要求，对于35kV侧采用单母线分段接线方式而10kV侧采用双母线接线形式。 综合以上分析，本设计采用第三种方案。第3章 变电站主变压器选择 电力变压器是电力系统中最为重要的电气设备之一，它担负着变换网络电压进行电力传输的重要任务，合理确定的变压器台数、容量和型号是变电站可靠供电和网络经济运行的保证。3.1主变压器台数的选择在变电站设计过程中，一般需要装设两台主变压器，以保证对用户供电的可靠性。对110kV及以下的终端或分支变电站，如果只有一个电源，或变电所的重要负荷有中、低压侧电网取得备用电源时，可只装设一台主变压器，对大型超高压枢纽变电站，可根据具体工程情况装设24台主变压器，以便减小单台容量，因此，在本次设计中装设多台主变压器。并且两部变压器并列运行时必须满足以下条件： (1)并列运行变乐器的一次额定、二次额定电压必须对应相等。即并列变压器的电压变比必须相同，否则将引起较大的不平衡电流，所以允许差值不超过10.5。如果并列变压器的电压变比不同，则并列变压器二次绕组的回路内将出现环流，即二次电压较高的绕组将向二次电压较低的绕组供给电流，导致绕组过热甚至烧毁，影响系统运行的安全性。 (2)并列运行变压器的阻抗电压(短路电压)必须相等。由于并列运行的变压器的负荷是按其阻抗电压值成反比分配的，如果阻抗电压相差很大，可能导致阻抗电压小的变压器发生过负荷现象，所以要求并列变压器的阻抗电压必须相等，允许差值不得超过10。 (3)并列运行变压器的连接组别必须相同。即所有并列变压器一次、二次电压的相序和相位都必须对应地相同，否则不能并列运行。 (4)并列运行的变压器容量比应小于3：1。即并列运行的变压器容量应尽量相同或相近，如果容量相差悬殊，不仅运行很不方便，而且在变压器特性稍有差异时，变压器间的环流将相当显著，特别是容量小的变压器容易过负荷或烧毁。3.2无功补偿措施3.2.1无功功率补偿的必要性 在工企用电设备中，有大量设备工作需要从系统吸收感性的无功功率来建立交变磁场，如电动机利用吸收无功功率建立圆形旋转磁场，这样系统输送的电能容量中无功功率的成分就会增加，功率因数降低，对系统会造成如下影响：（1） 使变配电设备的容量增加；（2） 使供配电系统的损耗增加；（3） 使电压损失增加；（4） 使发电机的效率降低。由于功率因数降低对供电系统有着如上诸多不利的影响，因此必须提高功率因数，降低无功功率的输送量，提高系统及用户供电质量，保证经济、合理地供电的需要。 3.2.2无功功率补偿的方法 要使供配电系统的功率因数提高，一般从两个方面采取补偿措施： 一是提高用电设备的自然功率因数，自然功率因数是指不采用任何补偿装置情况下的功率因数，这种方法只能通过选择功率因数较高的电气设备来实现，但不能达到完全补偿的程度。二是采取人工补偿的方法使总功率因数得以提高，有两种方法： （1）采用同步电动机替代异步电动机工作，由于同步电机是旋转机构，故维护不方便，此外投资和损耗较大，又不便于检修，供配电系统中很少采用。 （2）采用并联电容器补偿,采用并联电容器补偿无功功率以提高功率因数是目前供配电系统中采用较为普遍的一种补偿方法，也叫移相电容器静止无功补偿。它具有有功损耗小、运行维护方便、补偿容量增减方便、个别电容器损坏不影响整体使用等特点，所以本设计采用并联电容器补偿。 补偿后变压器10kV侧无功率因数要达到： 无功补偿量： 计算后得需补偿的无功功率Q=7.4592MVar， 需装设的电容器个数为： 考虑到三相均衡分配，应装设312个，每相104个，采取功率补偿后的功率因数即可满足要求。3.3主变压器容量的选择 主变压器容量选择的依据： （1）主变容量一般按变电所建成后510年的规划负荷来进行选择，并适当考虑远期1020年的负荷发展。对于城郊变电所，主变压器容量应与城市规划相结合。 （2）根据变电所所带负荷的性质和电网结构来确定主变的容量。N1原则是判定电力系统安全性的一种准则，按照这一准则,电力系统的N个元件中的任一独立元件（发电机、输电线路、变压器等）发生故障而被切除后，应保证不会出现因其它线路过负荷跳闸而导致用户停电；不破坏系统的稳定性，不出现电压崩溃等事故。当这一准则不能满足时，则要考虑采用增加发电机或输电线路等措施。 N1原则与可靠性分析相比较,它的计算简便,不需搜集元件停运率等大量原始数据，是一种极为简便的安全检查准则，在欧美一些电力公司得到了广泛应用。中国某些电力部门在电网规划中也采用了N1原则，一般规定一个独立元件为一台发电机组或一条输电线路或一台变压器，通常使用线路极限发热条件下的载流量来判断线路是否过负荷运行。对于有一级负荷的变电所，应考虑当一台主变压器停运时，其余主变压器的容量一般应满足对60%（220kV及以上电压等级的变电所应满足70%）的全部最大综合计算负荷供电，以及满足全部I类负荷和大部分II类负荷(110kV及以上电压等级的变电所供电，在计及过负荷能力后的允许时间内，应满足全部I类负荷和II类负荷)，即 （4-1）最大综合计算负荷的计算： （4-2） 式中 各出线的远景最大负荷； m 出线回路数； 各出线的功率因数；同时系数，其大小由出线回路数决定，出线回路数越多其值越小，一般在0.80.95之间；线损率，取5%。结合原始材料可得： 对于35kV侧，对于10kV侧， 则总的负荷为： 取=0.85，则： 此时， 因此主变容量为：3.4主变压器型号的选择 （1）相数选择变压器有单相变压器和三相变压器之分，在330kV及以下的发电厂和变电站中，一般选择三相变压器，单相变压器组由三个单相的变压器组成，造价高、占地多、运行费用高，多用于500kV以上的变电所内，三相变压器与同容量的单相变压器组相比，价格低，占地面积小，并且运行时损耗减小1215，只有受变压器的制造和运输条件的限制时，才考虑采用单相变压器组，在工程设计上对于330kV及以下电力系统中，一般都选用三相变压器，因此在本次设计中采用三相变压器。 （2）绕组数选择变压器按其绕组数可分为双绕组普通式、三绕组式、自耦式以及低压绕组分裂式等型式。当发电厂只升高一级电压时或35kV及以下电压的变电所，可选用双绕组普通式变压器；当发电厂有两级升高电压时，常使用三绕组变压器作为联络变压器，110kV及以上电压等级的变电所中，也经常使用三绕组变压器作联络变压器；自耦变压器特点是其中两个绕组除有电磁联系外，在电路上也有联系。因此，当自耦变压器用来联系两种电压的网络时，一部分传输功率可以利用电磁联系，另一部分可利用电的联系。电磁传输功率的大小决定变压器的尺寸、重量、铁芯截面和损耗，所以与同容量、同电压等级的普通变压器比较，自耦变压器的经济效益非常显著。 （3）调压方式的确定 为了满足供电质量要求可通过切换变压器的分接头开关，改变变压器高压绕组的匝数，从而改变其变比，实现电压调整。 （4）绕组接线组别的确定 我国110kV及以上电压，变压器三相绕组都采用“YN”联接；35kV采用“Y”联接，其中性点多通过消弧线圈接地；35kV以下变压器三相绕组都采用“D”联接。因此，普通双绕组一般选用YN，d11接线；三绕组变压器一般接成YN，y，d11或YN，yn，d11等形式。 （5）冷却方式的选择 变压器的冷却方式主要有自然风冷却、强迫空气冷却、强迫油循环水冷却、强迫油循环风冷却、强迫油循环导向冷却、水内冷变压器、SF6充气式变压器等。 （6）对一级负荷的供电可靠性的考虑一级负荷适中那些在国民经济和国家日常生活起着特别重要作用的中负荷，一旦中断供电将在政治、经济上产生
