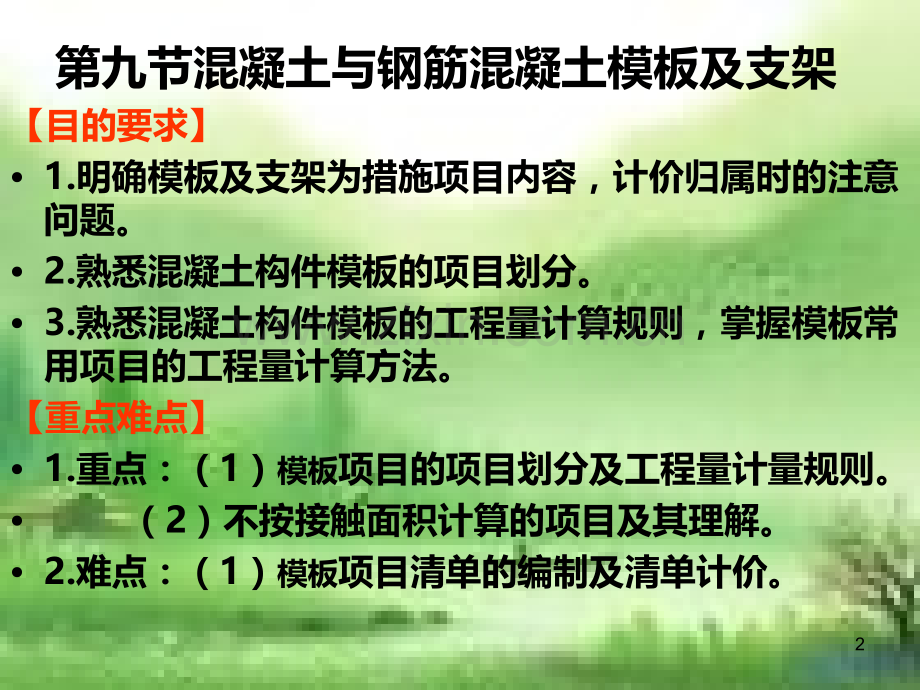

1、第九节混凝土与钢筋混凝土模板及支架 1第九节混凝土与钢筋混凝土模板及支架【目的要求】1.明确模板及支架为措施项目内容,计价归属时的注意问题。2.熟悉混凝土构件模板的项目划分。3.熟悉混凝土构件模板的工程量计算规则,掌握模板常用项目的工程量计算方法。【重点难点】1.重点:(1)模板项目的项目划分及工程量计量规则。(2)不按接触面积计算的项目及其理解。2.难点:(1)模板项目清单的编制及清单计价。2第九节 混凝土与钢筋混凝土模板及支架本节定额的项目有:胶合板模板、木模板、构筑物模板、预制砼构件模板四大部分。内容涉及模板、模板增加费(悬挑构件模板增加费、现浇砼模板支撑高度、现浇砼板超厚支撑增加费等)

2、。一、总体项目划分:3一、总体项目划分:现浇构件的模板项目,工程内容包括了:模板(制作、安装、拆除、场外运输);3.6米以内的支撑(胶合板模板含:门架支撑、钢支撑、木支撑;木模板含:钢支撑、木支撑);安装模板使用一般简易脚手架。具体规定见:【说明一】定额包括了安装模板使用一般简易脚手架的费用。【说明二】模板包括制作、安装、拆除、场外运输,组合钢模板还包括装箱。【说明三.1】现浇混凝土模板区分不同构件,以胶合板模板(含门架支撑、钢支撑、木支撑),木模板(含钢支撑、木支撑)编制,模板类型不同时可另行补充。【说明三.25】现浇混凝土梁、板、柱、墙、楼梯是按支撑高度3.6m以内编制的。即:支撑高度在3

3、.6米以内不要另列项目,已综合在模板项目内。4二、现浇构件模板:(一)基础1、项目划分基础垫层基础基础梁设备基础设备基础螺栓套基础圆弧形增加费带形独立满堂分有底模、无底模 所有基础作成圆、弧形的,除套用基础模板项目外,还要另套一次“基础圆弧形增加费”项目。5(一)基础2、工程量计算现浇构件模板总体规定:现浇混凝土模板除另有规定者外,均应区分模板不同材质,按混凝土与模板接触面以面积计算;不扣除墙、板单孔面积在1.0M2以内的孔洞面积,洞侧壁模板也不增加;扣除单孔面积在1.0M2 以外的孔洞面积,洞侧壁模板面积并入相应模板项目计算;不扣除柱与梁、梁与梁、梁与墙连接重叠部分面积;应扣除梁与板、柱与墙

4、、墙与墙连接重叠部分面积。6(一)基础2、工程量计算基础(1)垫层:按混凝土与模板接触面以面积计算。(2)带形基础:基础侧高(2侧和)带形基础长度带形基础的长度:带形基础、桩承台外墙按基础中心线计算,内墙按基础上口净长度计算;带形基础、桩承台内外墙交接部分面积不扣除,基础端头的模板不另计算;带形基础与独立基础连接时,带形基础的长度按其两端独立基础上口的净长度(即按中心线的长度减去独立基础上口长度的差)计算。(3)独立基础:独立基础周长基础侧高独立基础、桩承台与带形基础、桩承台连接部分的面积不扣除。7(一)基础2、工程量计算(4)满堂基础:满堂基础、桩承台按底板与梁模板接触面积之和计算;外墙基础

5、梁长度按中心线长度计算,内墙基础梁长度按净长度计算;基础梁交接部分面积不扣除,基础梁端头的模板不另计算。分别套有梁式与无梁式模板项目。(5)基础梁:基础梁砼与模板接触面展开之和(2面或3面)基础梁长度。基础梁的长度按基础或柱之间的净长度计算;梁与梁交接部分的面积不扣除;梁端头的模板不另计算。模板接触面为2面的套无底模项目;模板接触面为3面的套有底模项目。(6)设备基础:计算方法同独立基础。(7)设备基础螺栓套:设备基础螺栓套按不同长度以个计算。8(一)基础例题下图为某一层框架结构工程的基础平面图和剖面图,基础顶面标高-0.45,室外地坪标高-0.15。试采用定额计价模式,计算基础部分的砼、模板

6、工程的工程量,并写出相应项目得定额编号。(注:砼现场现浇,强度基础为C20,垫层C10;模板采用木模板;图中轴线均为梁中)。9例题10例题04003 带形基础砼C25【0.250.3+1/2(0.25+0.8)0.18+0.20.8】【(10.2+12.3)2+5.4-0.8+7.8-0.8】+1/31/20.2750.180.2752个+1/20.180.275 0.25+0.2750.30.254个18.78 M304001 垫层砼C10 0.11.0【(10.2+12.3)2+5.4-1.0+7.8-1.0】=5.62 M309048 带形基础模板(0.2+0.3)2【(10.2+12.

7、3)2+5.4-0.25+7.8-0.25】57.7 M209047垫层模板 0.12【(10.2+12.3)2+5.4-1.0+7.8-1.0】-0.11.0410.84M2111、项目划分柱矩形柱异形柱圆(弧形)柱 凡四边以内的柱,无论形状如何均套用矩形柱定额项目 四边以上者均套用异形柱定额项目 圆形或带有弧形的柱按圆弧形接触面积计算,套用圆形柱定额项目。(二)柱12(二)柱2、工程量计算柱模板:S=LHL柱砼与模板接触面展开周长(柱与墙交接应扣柱与墙连接重叠部分)H柱高有梁板的柱高应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算;无梁板的柱高应自柱基上表面(或楼板上表面)至

8、柱帽下表面之间的高度计算;框架柱的柱高应自柱基上表面至柱顶的高度计算;构造柱的柱高应自柱底至柱顶(梁底)的高度计算;依附柱上牛腿的模板面积并入柱工程量中。先砌墙的构造柱模板的工程量按图示外露部分的最大宽度乘以柱高计算。*131、项目划分墙直形墙弧形墙电梯井壁墙柱(三)墙【说明三.11】电梯井外侧模板、洞口侧壁模板按墙模板项目计算。14(三)墙2、工程量计算墙模板:S=LH高度H:由墙基上表面(或楼板上表面)算至上一层楼板(或梁)下表面。板厚不同时,按板面积最大的板厚扣除。长度L:墙均按净长计算。墙与墙交接部分的长度应扣除,墙端头的模板面积应增加。长度L应计算墙的二侧。暗柱、暗梁按墙定额项目计算

9、。墙柱是指墙与柱构成一体的构件。主要适用于筒体剪力墙结构。*151、项目划分墙单梁及连续梁(指矩形)异形梁圈梁过梁圆弧形梁增加费(四)梁16(四)梁2、工程量计算梁模板:S=砼与模板接触展开面长度梁长L梁交接部分的面积不扣除,梁头的面积亦不增加。梁垫的模板面积并入梁计算。梁长度L:梁与柱连接时,梁长算至柱侧面;次梁与主梁交接时,梁长算至主梁侧面。圈梁外墙按中心线、内墙按净长线计算。过梁的长度按门(窗)宽洞口的净长度计算。171、项目划分板有梁板斜面有梁板平板无梁板(五)板圆弧形板增加费 梁圆弧形增加费板圆弧形增加费是指设计斜度在2560之间的坡屋面 18(五)板2、工程量计算有梁板:S=S板+

10、S梁一般计算方法,先算板,后算梁。在计算板模板时已计算了梁底的模板。因此S=S板+(H-B)2L=S板+Vbb2(注:梁断面bH,板厚B)注意:梁与梁交接部分的面积不扣除,梁端头的模板不另计算。板周边的侧模已综合在定额内,不得另行计算。19(五)板2、工程量计算斜屋面有梁板按斜屋面有梁板计算的:对于设计斜度在2560之间的坡屋面,按上下双面支模计算,套用斜屋面有梁板模板项目。按有梁板模板计算的:对于设计斜度15的坡屋面,按有梁板定额项目计算(即单价不调整);对于设计斜度在1525的坡屋面,按底面支模计算,套用有梁板模板定额乘以1.05系数;按墙计算的:对于设计斜度60的坡屋面,按上下双面支模计

11、算,套用墙模板定额;20(五)板2、工程量计算平板:按混凝土板底与模板接触面以面积计算。无梁板:按板、柱帽模板面积之和计算。梁板圆弧形增加费圆弧形梁增加费按底模与侧模的模板面积之和计算。圆弧形板增加费按弧形边以长度计算。21(六)其他构件1、项目划分整体楼梯(板式、梁式、圆弧形楼梯)台阶雨蓬挑檐天沟压顶栏板普通线条断面带弧形线条小型构件其他构件圆弧形增加费 其他构件模板挑出墙面的板宽度大于20cm者按雨蓬定额项目计算,每级宽度小于20cm者按线条定额项目计算。压顶定额适用于突出一道线的压顶,突出二道线的压顶按线条定额项目计算 22(六)其他构件2、工程量计算(1)整体楼梯:整体楼梯包括休息平台

12、、平台四周的梁、斜梁、楼梯与楼板连接的梁,不分框架结构和混合结构,均按墙内皮的水平投影面积计算,伸入墙内部分不另增加,宽度小于50cm的楼梯井不扣除;室外整体楼梯按墙外的水平投影面积计算;当整体楼梯与现浇楼板无梯梁连接时,以楼梯的最后一个踏步边缘加300mm为界。整体楼梯休息平台为圆(弧)形时,应按圆(弧)形梁、板增加费定额项目计算圆(弧)形增加费,不得按圆(弧)形楼梯定额项目计算。休息平台为悬挑时,应按墙外的水平投影面面积计算。23(六)其他构件2、工程量计算(2)台阶:台阶不包括梯带,按图示尺寸的水平投影面积计算,台阶端头两侧模板不另计算,台阶两侧的挡墙另行计算。台阶模板定额适用于无底模的

13、台阶,台阶两端的模板已综合在定额内。有底模的台阶按整体楼梯定额项目计算。梯带挡墙24(六)其他构件2、工程量计算(3)雨蓬:雨蓬按图示外挑部分的水平投影面积计算,板边模板不另增加,雨蓬反口模板按反口的净高计算。雨蓬与圈梁或梁的划分以梁外侧为界。有梁式的雨蓬按有梁板定额项目计算。挑出墙面的板宽度大于20cm者按雨蓬定额项目计算,每级宽度小于20cm者按线条定额项目计算。25(六)其他构件2、工程量计算(4)挑檐天沟:挑沿、檐沟按断面模板展开宽度乘以挑沿、檐沟外围的长度以平方米计算,挑沿、檐沟端头的模板不另增加。挑檐、檐沟(天沟)与圈梁或有梁板的划分以梁外侧为界,檐沟包括底板和反口。反口不包括檐口

14、斜板,见栏板规定。(5)压顶:压顶按混凝土与模板的接触面以面积计算。压顶定额适用于突出一道线的压顶,突出二道线的压顶按线条定额项目计算。26(六)其他构件2、工程量计算(6)栏板栏板按混凝土与模板的接触面以面积计算。其压顶模板并入计算。栏板模板定额适用于高度小于1.6m且厚度小于120mm的栏板和女儿墙。如栏板和女儿墙设计高度大于1.6m或厚度大于120mm,应分别按墙、压顶相应定额项目计算。屋面檐口斜板包括斜板、压顶、肋板或小柱,按栏板定额项目乘以1.15系数计算。(7)小型构件按混凝土与模板的接触面以面积计算【说明三.25】小型构件是指单个体积或单个外形体积在0.05m3以内,且定额中未列

15、出的项目。27(六)其他构件2、工程量计算(8)线条:分普通线条、断面带弧形的线条 线条按模板展开宽度乘以线条长度以面积计算,线条端头的模板不另增加。挑出墙面的板宽度大于20cm者按雨蓬定额项目计算,每级宽度小于20cm者按线条定额项目计算。(9)其他构件圆弧形增加费 其他构件为圆弧形时,除套用其相应项目的模板定额外,还要另外再套一次“其他构件圆弧形增加费”定额。28(七)现浇混凝土模板增加费1、定额项目划分现浇混凝土模板增加费模板超高支撑增加费(高3.6米,每增1米)模板超厚支撑增加费(厚160mm,每增50mm)悬挑构件模板增加费水平构件(梁板)竖向构件(墙柱)29(七)现浇混凝土模板增加

16、费2、工程量计算(1)现浇混凝土柱、梁、板、墙模板支撑工程量为超高部分的工程量。柱、墙仅计算超过3.6m以上部分工程量;板满足超过3.6m以上部分的条件,计算时应包括肋梁或柱帽的模板面积(不论肋梁或柱帽的高度是否超过3.6m)。高度以3.6m以内为准,超过3.6m以上部分,另按超过部分计算模板超高支撑增加费。支撑高度按每增加高1.0m计算一个增加层,不足1.0m按1.0m计算。30 2、工程量计算(1)现浇混凝土柱、梁、板、墙模板支撑判断支撑是否超高的问题:柱支撑高度:从基础面或结构层板面至上层有梁板板底或无梁板柱帽底的高度;构造柱支撑高度:从基础面或结构层板面至上层梁底的高度;墙、电梯井壁支

17、撑高度:从基础面或结构层板面至上层板底的高度;墙顶有梁且梁宽大于墙厚时,支撑高度为自基础面或结构层板面至上层梁底的高度;有梁板、无梁板、平板支撑高度:从设计室外地坪或结构层板面至上层板底的高度,计算模板超高支撑费时应包括肋梁或柱帽的模板面积;单梁支撑高度:从设计室外地坪或结构层板面至上层梁底的高度楼梯模板支撑高度为板底垂直高度。支撑高度超过3.6m时,板式楼梯按超过部分的水平投影面积乘系数1.15,梁式楼梯按超过部分的水平投影面积乘系数1.5,套有梁板模板超高支撑增加费定额项目。31 2、工程量计算(1)现浇混凝土柱、梁、板、墙模板支撑竖向构件计算支撑高度问题:柱支撑高度:从基础面或结构层板面

18、至上层有梁板板面或无梁板柱帽底的高度;构造柱支撑高度:从基础面或结构层板面至上层梁底的高度;墙、电梯井壁支撑高度:从基础面或结构层板面至上层板底的高度;墙顶有梁且梁宽大于墙厚时,支撑高度为自基础面或结构层板面至上层梁底的高度;即:竖向构件模板超高支撑计算高度同模板计算高度,仅是需要扣减3.6米32 2、工程量计算(2)现浇混凝土板超厚支撑增加费超厚判断标准:混凝土板的厚度以160mm以内为准,超过160mm的,另按其模板工程量计算模板超厚支撑增加费。超厚支撑按每增厚50mm计算一个增加层,不足50mm按50mm计算。工程量计算:仅计算超厚板的模板接触面积,其依附的梁不能计算。(3)悬挑构件模板

19、支撑增加费 但挑出墙面的有梁板支撑高度超过10.8m且宽度不大于2m时,另按水平投影面积计算悬挑构件支撑增加费,不再另算模板超高支撑增加费。33案例某工程如图所示。要求计算砼与模板的清单及其相应定额子目的工程量,并写出清单编目及定额编号。条件:1、砼为现场搅拌非泵送砼,强度等级均为C25,模板采用胶合板模板;2、柱基础顶面标高-0.6米,设计室外地坪标高-0.15。34案例35案例36案例阳台37案例38三、预制混凝土构件模板:(一)项目划分预制混凝土构件模板 桩:(方桩、桩尖)柱:(矩形柱、异形柱、围墙柱)梁:(与预制混凝土项目对应,矩形梁、风道梁、异形梁、过梁、拱形梁、鱼腹式吊车梁)屋架:

20、(拱梯形屋架、组合式屋架、薄腹式屋架、三角形屋架、门式刚架、天窗架、天窗端壁板)。板:(空心板、预应力空心板、平板、槽形板、F形板、大形屋面板、双T板、单肋板、天沟板、挑檐板、折板、地沟盖板、窗台板、隔板、架空隔热板、栏板、遮阳板、天窗侧板、拱形屋面板、井盖板)。其他构件:檩条;天窗上下档及封檐板;烟道、垃圾道、通风道;空花格;小型构件;栏杆;井盖;井圈)地胎膜:(长线台混凝土地模、砖地模、砖胎膜)39三、预制混凝土构件模板:(二)工程量计算1、预制混凝土构件模板工程量,除另有规定者外,按设计图示尺寸以混凝土体积计算。2、预制桩尖按虚体积(不扣除桩尖虚体积部分)计算。3、长线台混凝土地模、砖地

21、模、砖胎模按混凝土与模板的接触面以面积计算。预制混凝土模板按不同构件分别以组合钢模板、复合木模板、木模板、定型钢模、长线台钢拉模,并配制相应的砖地模、砖胎模、长线台混凝土地模编制的,使用其他模板时,可以换算。40四、构筑物混凝土模板:(一)项目划分构筑物混凝土木模板 地沟、电缆沟贮仓:分圆形仓(立壁、漏斗、顶板)和矩形仓(立壁、顶板)水塔:分塔身(筒式、柱式)、水塔水箱(内、外壁)、塔顶、槽底、回廊及平台倒锥壳水塔:按容积烟囱:按高度分筒仓:按高度、内径分钢滑模:钢滑模制作41四、构筑物混凝土模板:(二)工程量计算1.构筑物混凝土模板工程量,除另有规定者外,按混凝土与模板接触面的面积,以平方米

22、计算;不扣除单孔面积在1.0m2以内的孔洞面积,洞侧壁模板也不增加;扣除单孔面积在1.0m2以外的孔洞面积,洞侧壁模板面积并入相应模板项目计算;不扣除柱与梁、梁与梁、梁与壁(墙)连接重叠部分面积,但应扣除梁与板(盖)、柱与壁(墙)、壁(墙)与壁(墙)连接重叠部分面积。2.池壁的高度应自池底顶面至池盖底面计算。3.无梁盖柱柱帽和柱座的模板并入柱模板内,柱高从池底上表面算至池盖下表面。4.倒锥壳水塔筒身按设计图示尺寸以混凝土体积计算;倒锥壳水塔水箱按水箱不同容积,以混凝土体积计算;倒锥壳水塔水箱提升按水箱提升就位高度及水箱不同容积,以座计算。5.烟囱、筒仓按设计图示尺寸以混凝土体积计算。6.钢滑模

23、制作按钢滑模的制作重量计算。42例题根据所给的图纸和条件,计算混凝土工程和模板工程(基础梁出外)、墙体、地面、天棚、墙面的工程量,要求写出各项目的定额编号。(砼采用现场搅拌非泵送砼,砼强度等级:柱、基础为C25;梁板C20。模板采用胶合板模板)设计说明:1.室内地面标高0.00,室外地坪标高-0.45。2.柱的断面400400,外墙柱偏位至与外墙平,其余柱中心与轴线重叠;柱基础顶标高为-0.6米。43例题44例题04013 C25柱砼 5.76米30.40.4(3.9+0.6)8=5.76米309014 柱模板 57.6米20.44(3.9+0.6)8 =57.6米209094 柱模板超高支撑

24、费 11.52米20.44(3.9+0.6-3.6)8=11.52米245例题04021 C20有梁板砼 10.02米3 板:(4.5+0.1)7.1+1.50.10.12+(5.4+0.1)(5.4+0.2)0.09=32.810.12+30.80.09=6.71梁:0.2(0.45-0.12)(7.1-1.2)+4.5-0.6+(4.5-0.5)2+1.5-0.4=1.2474 0.2(0.45-0.105)(2.1+0.1-0.2+3.3-0.5)=0.3312 0.2(0.45-0.09)(5.43-0.3-0.4-0.5)=1.08 0.2(0.5-0.09)(5.4-0.6)=0.3936 0.2(0.35-0.09)(5.4-0.4)=0.26 /梁合计:3.3122梁板合计:10.02米346例题09025 有梁板模板 96.73米2板:32.81+30.8=63.61梁:3.31220.22=33.122梁板合计:96.73米209095 有梁板模板超高支撑费 96.73米2工程量同模板:96.73米247

展开阅读全文
部分上传会员的收益排行 01、路***(¥15400+),02、曲****(¥15300+),
03、wei****016(¥13200+),04、大***流(¥12600+),
05、Fis****915(¥4200+),06、h****i(¥4100+),
07、Q**(¥3400+),08、自******点(¥2400+),
09、h*****x(¥1400+),10、c****e(¥1100+),
