截水沟施工方案.doc

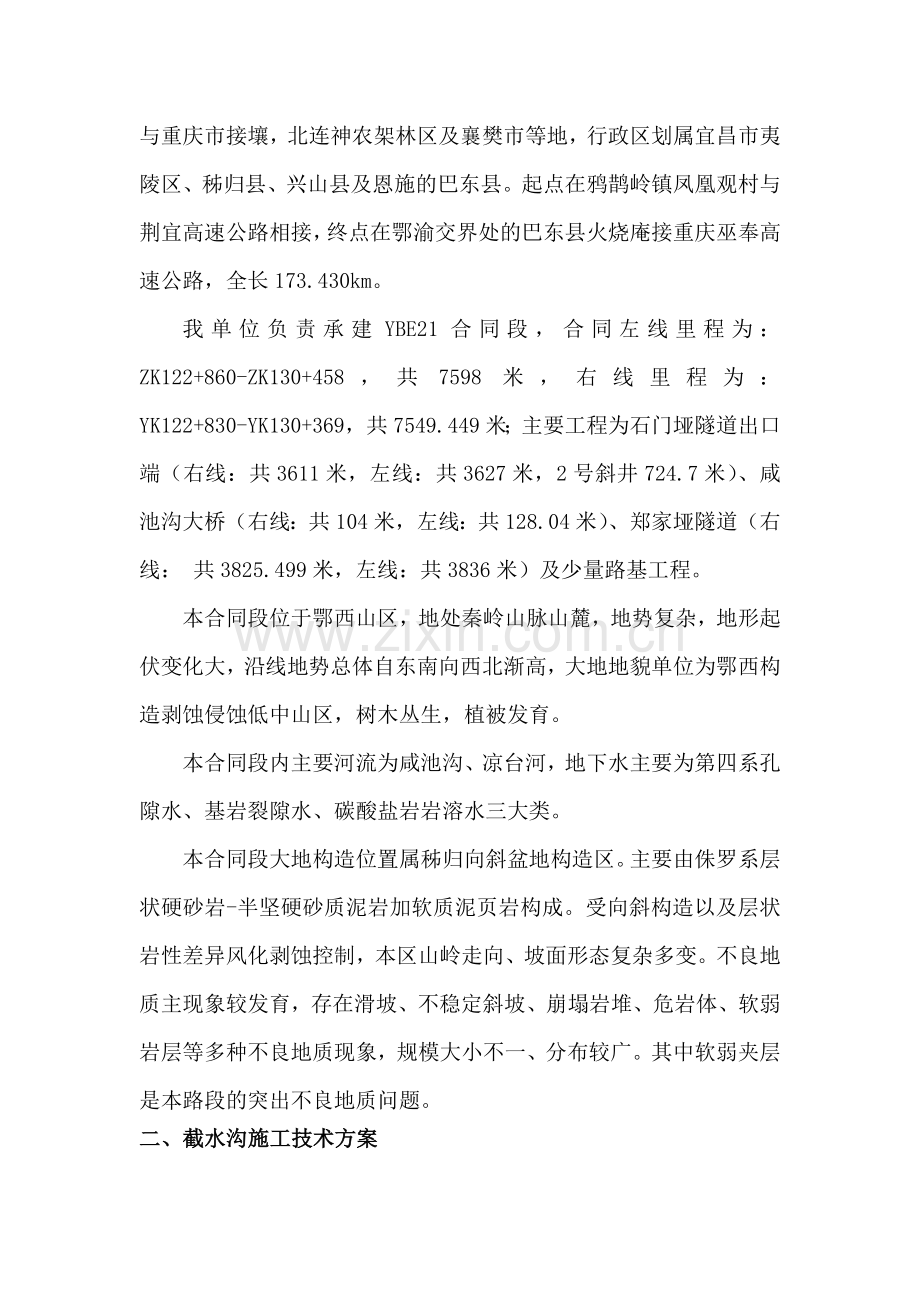

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】一、工程概况湖北省宜昌至巴东(鄂渝界)公路是国家高速公路网规划中上海至成都高速公路湖北省西段，该项目东接江汉平原，南邻长江，西与重庆市接壤，北连神农架林区及襄樊市等地，行政区划属宜昌市夷陵区、秭归县、兴山县及恩施的巴东县。起点在鸦鹊岭镇凤凰观村与荆宜高速公路相接，终点在鄂渝交界处的巴东县火烧庵接重庆巫奉高速公路，全长173.430km。我单位负责承建YBE21合同段，合同左线里程为：ZK122+860-ZK130+458，共7598米，右线里程为：YK122+830-YK130+369，共7549.449米；主要工程为石门垭隧道出口端（右线：共3611米，左线：共3627米，2号斜井724.7米）、咸池沟大桥（右线：共104米，左线：共128.04米）、郑家垭隧道（右线： 共3825.499米，左线：共3836米）及少量路基工程。本合同段位于鄂西山区，地处秦岭山脉山麓，地势复杂，地形起伏变化大，沿线地势总体自东南向西北渐高，大地地貌单位为鄂西构造剥蚀侵蚀低中山区，树木丛生，植被发育。本合同段内主要河流为咸池沟、凉台河，地下水主要为第四系孔隙水、基岩裂隙水、碳酸盐岩岩溶水三大类。本合同段大地构造位置属秭归向斜盆地构造区。主要由侏罗系层状硬砂岩-半坚硬砂质泥岩加软质泥页岩构成。受向斜构造以及层状岩性差异风化剥蚀控制，本区山岭走向、坡面形态复杂多变。不良地质主现象较发育，存在滑坡、不稳定斜坡、崩塌岩堆、危岩体、软弱岩层等多种不良地质现象，规模大小不一、分布较广。其中软弱夹层是本路段的突出不良地质问题。二、截水沟施工技术方案2.1、施工放线截水沟施工前，先进行测量放线，放出隧道中线和开挖边界线。隧洞洞外采用三角网测量，每个洞口至少设置三个平面控制点，三个点应设在互相通视，交通方便，地基稳定且能长期保存的地方。高程控制采用水准测量进行，每个洞口应布设两个高精度水准点，两个水准点以安置一次水准仪即可联测为准；中线放出后按10m为中桩间距单位打设中线桩；开挖边线桩用等高线法测出，按5m为中桩间距单位打设开挖边界桩；中桩及开挖边界桩要经过项目部测量队复核测量认可后方可使用；截水沟施工前，要对其修砌位置进行放线，放线内容为距边仰坡刷坡位置5m外的适当位置确定截水沟大致走向、里程及是否需要爆破以及爆破深度。2.2、截水沟施工工艺（1）水沟开挖由于截水沟净空较小，为便于截水沟的一次开挖成型，爆破采用松动爆破，钻孔间距和装药密度等根据岩石的结构计算，现场试验加以调整。爆破完成后，采用风镐对截水沟边坡进行修整，从而确保其顺直，为边坡防护工程创造条件。爆破参数的设计如下： 最小抵抗线W=(720)D , D为钻孔直径。 炮孔间距a=(0.40.6)W。 装药量Q=(0.122.1)L, L为光爆深度,装药量要在现场试验。单孔装药量，用线装药密度QX表示，则QX=q.a.Wq=松动爆破单耗药量在预裂孔装药时,使用小直径的药卷,沿钻孔深度间断绑在传爆线上。起爆采用塑料导爆管同时起爆。（2）原材料截水沟所用水泥砂浆及片石必须严格筛选，水泥砂浆严格按照配合比施工下料。为便于过程控制，现场应设有磅称，水泥砂浆材料应每盘称量，材料计量应以质量计算。拌和均匀性每班检查不得少于两次。(3)工地布置截水沟的施工场地布置，在满足施工工艺的前提下，应力求紧凑，充分利用场地空间及运输线，避免施工干扰。拌和料应采用强制式拌和机，拌料在搅拌前应经过严格筛选，以防止大块料混入喷射机。拌料的运输应使用普通翻斗车或运输搅拌车，运输过程中应防止污染 。(4)施工要求截水沟在边仰坡开挖前修建，将地表水引离洞口开挖范围，以防止地表水冲刷边仰坡导致失稳坍塌。截水天沟修建时要考虑排出的水不流经洞外道路或能流入洞外排水沟中，使洞内外防排水形成统一体系，利于防水。在松动爆破完成以后，对其沟底进行全面清理，确保水沟落在基岩上。水沟铺砌时，沟底及两侧应平顺、沟底无杂物，灰缝饱满。三、工程质量的管理体系以及保证措施3.1质量管理体系为保证本项目顺利实施和兑现本投标文件确定的工程质量目标，根据ISO9001质量管理体系标准和我单位质量管理体系文件规定，结合我单位以往从事类似工程的经验，编制质量计划和施工作业指导书，严格按质量管理体系运行。对工程质量进行全员、全过程和全方位的有效控制，确保质量目标的全面实现。质量管理领导小组机构图见下图。项目经理总工程师质量管理部部长项目副经理物资设备部部长工地试验室主任计划财务部部长工程技术部部长综合办公室主任各专业队质检员质检工程师各工班质检员 质量管理领导小组机构图工程质量保证体系见下图。制度保证标准保证组织保证思想保证质量控制标准健全机构专人负责制创优措施质 量 保 证 体 系质量法规创优规划质量目标质量管理领导小组质量管理部工程、试验、设物队技术室、QC小组项目总工程师各施工队队长质检工程师专、兼职质检员质量标准质量手册质量体系文件作 业 指 导 书质量记录规范验收标准质量责任制及保证金开工报告审批制设计文件复核制测量双检制工程试验检测制质量自检制隐蔽工程检查签证制日常定期质量教育制工艺流程规范操作制工程质量报告制质量事故报告制质量管理制度方法保证材料进货检验自检互检交接检施工过程检查关键工序工程预检定期检查不合格品控制技术保证施工过程控制技术培训施工规划技术交底资料控制质量监理工艺控制操作控制实现质量目标：符合国家现行质量检验评定标准和业主的有关质量验收规定，承诺标段工程竣工验收的质量评定为合格(质量综合评定得分大于等于93分)；国家验收的质量评定得分大于等于90分，争创省优。贯标宣传质量意识教育工程质量保证体系图3.2质量保证措施所有重要的单项工程、重要工序和重要部位、关键施工环节均采用“首件工程认可制”。3.2.1 强化质检测试工作1项目经理部设质量管理部、试验室，工程队设质量管理室，工班设质检员，逐级把好质量关(质量监督检查体系见下图）。项目经理部工地试验室工程技术部物资设备部各施工队各工班项目经理总工程师专业工程师测量工程师试验工程师材料工程师质量管理部各施工队长专职质检员各工班班长兼职质检员质检工程师质量管理部长 质量监督检查体系图2加强质检、试验工作。在本合同组建工地实验室，并取得湖北省质监站关于工地试验室的资格认证。3认真执行三检制度，即：自检、互检、工序交接检验制度，切实做好隐蔽工程的检查工作。4建立质量奖罚制度，对质量事故严肃处理，坚持四不放过：事故原因不明不放过，不分清责任不放过，没有改进措施不放过。相关责任人没受到处理不放过。3.2.2 加强全过程的质量监控，严把操作质量关1确保所有进场材料的性能及技术指标符合标准，杜绝不符合质量标准的材料入场，从源头把好质量关。对进场的合格材料要分类堆放，做好标志，以防用错。材料进货检验、试验工作流程见下图；质量检查、控制程序见附后图。产 品 接 收验证检验和试验点 验 标 识入 库复 检出 库 使 用紧急放行隔 离处 置不合格不合格标识 材料进货检验、试验工作流程图申请开工自检是否合格填写工序质量检验报告单监理工程师进行质量抽检是否签认自检结果自检是否合格每道工序完工后分项工程已完工 返 工 或 返 修返 工 或 返 修 或 进 一 步 整 理 资 料是是填报质量检验报告单编制分项工程完工证书签认分项工程完工证书监理工程师汇总抽验资料、进行分项工程质量评定、审查分项工程完工证书审定是否符合要求否是否否否是 质量检查、控制程序图2做好施工机械的选型配套，使其性能满足施工及设计要求。3选择最佳工艺参数，重要的工艺参数通过试验确定。4做到质量信息化管理，用科学的方法控制好工程质量。5认真抓好ISO9001质量保证体系在本工程的持续有效运行。做到按规范、按程序、按工艺流程进行操作。确保工序质量和实物工程质量的不断提高。6主动接受业主和监理工程师对工程质量的监督和检查。教育全体职工重视质量，服从监理，开展让监理工程师满意活动，对违反监理程序的干部和职工严肃处理直至下岗。四、安全生产管理体系及保证措施4.1安全生产管理体系根据本工程的特点及项目经理部组织情况，设立安全生产领导小组，项目经理为安全生产第一责任人，主管生产的项目副经理任副组长，按施工人员的24%配备专职安全员，并在项目部设安检工程师，各生产班组设专职安全员。安全生产组织机构图见4-1，安全生产保证体系见下图，安全生产责任系统见附后图。项目经理总工程师安全环保部部长项目副经理物资设备部部长工地试验室主任计划财务部部长工程技术部部长质量管理部部长各专业队安全员综合办公室主任各工班安全员安全生产组织机构图安全生产保证体系组织保证思想保证制度保证经济保证安全生产领导小组提高全员安全意识各项安全生产制度安全生产承包责任制工种安全操作规程安全考核评比制度经济兑现责任考核安全教育周三工教学安全活动日实现安全目标：坚持“安全第一，预防为主”和坚持“管生产必须管安全”的方针，建立健全安全管理组织机构，完善安全生产保证体系。杜绝安全特别重大、重大、大事故，杜绝死亡事故，防止一般事故的发生。消灭一切责任事故，确保人民生命财产不受损害，创建安全生产标准工地。安全标准工地制度安全工程师专业工程师专职安全员兼职安全员项目经理各施工队长各工班长施工安全技术规程教育生产安全检查制度安全生产保证体系图项目经理安全负责人总工程师生产调度负责人机械管理负责人消防管理负责人劳务管理负责人其他有关负责人1、监督施工全过程的安全生产、纠正违章；2、配合有关部门排除安全障碍；3、全员安全活动和安全教育；4、调查处理安全事故。1、制定项目安全技术措施和分项安全方案；2、负责安全技术交底；3、解决施工中的不安全技术问题，排除事故源。1、在安全前提下合理安排生产计划；2、组织施工安全技术措施的实施、检查；发现隐患及时排除。1、保证项目使用的各类机械安全运行；2、监督机械操作人员持证遵章作业；3、配备各类机械的防护设施。1、保证防火设备设施齐全、有效；2、消除火灾隐患；3、组织现场消防队的日常消防工作。1、保证进场施工人员技术素质；2、控制加班加点、保证劳逸结合；3、提供必须劳保用具用品，保证质量。1、财务部门保证安全措施项目的经费；2、卫生部门负责工业卫生和环境保护工作、预防、治疗职业病。施工队长、班组长、安全员、具体操作者班前安全教育操作规程检查劳保用品检查机具设备检查防护设施检查电气绝缘检查消防措施检查安全生产责任系统图4.2、隧道工程施工安全保证措施1隧道施工时，必须在洞口或适当地方设置急救材料库，以保证防火、防水、防毒等各种适应性工具的安放。2凿岩机钻眼前先对其进行检查；钻孔时采用湿钻；严禁在残眼中继续钻眼。3洞口爆破须经业主批准并经当地公安部门批准方可进行爆破，在大雾天、黄昏和夜晚，禁止爆破洞口土石方，爆破施工必须统一指挥，爆破时人员必须撤离到安全距离之外。4装药时严禁烟火和采用明火照明，爆破后必须经过除尘后方可派人员进入工作面；发现瞎炮时应按规定处理；钻眼及爆破不得同时作业。5车辆的运输不得超过规定的速度和荷载；并做到统一调配。五、环境保护、水土保持组织机构及保证体系1、项目部、施工队成立环境保护领导小组，分工负责环境保护工作。严格执行国家环保法和湖北省对环保的有关规定，同时与地方环保部门及业主签订环保协议，并认真执行。环境保护、水土保持组织机构见下图，环境保护、水土保持保证体系见附后图。政府及业主环保部门签订责任状环保责任人项目经理部环保措施、制度签订责任状环保责任人施工队按施工作业落实措施、制度签订责任状环 保 员工 班按工序分解措施国家有关法规环保协议反馈信息监督管理环境保护、水土保持组织机构图环保、水保保证体系工作保证组织保证制度保证经济保证环境保护领导小组编制实施性环保措施各项环保制度管理措施 建立组织保证制度，做好职工环保思想教育，把环保工作列入议事日程，经常了解环境保护情况，及时发现问题，及时进行处理 设计文件和施工组织设计要求进行落实。 抓好环保日常管理；建立健全环保责任制；定期进行环保检查。奖罚措施经济兑现现 场 施 工 队实 现 环 保 目 标环境保护、水土保持保证体系图2、环境保护、水土保持措施（1）自然及生态环境保护措施保护植被，对施工界限内、外的植被、树木等尽量维持原状。如因施工需要砍除树木和其它经济作物时，事先征得环境保护和水土保持部门、所有者和业主的批示同意，严禁乱砍乱伐。临时用地范围内的裸露地表，植草或种树进行绿化。按指定位置进行弃土和取土，并按设计防护和绿化。营造良好环境。在施工现场和生活区设置足够的临时卫生设施，经常进行卫生清理，施工便道要经常洒水防治扬尘，同时在生活区周围种植花草、树木，美化生活环境。保护野生动物，严禁施工人员猎杀野生动物。对有害物质(如燃料、废料、垃圾等 )，按规定处理后，运至监理工程师指定的地点进行掩埋，施工及生活废水要经处理合格后方可进行排放，防止对动、植物造成损害。（2）水环境保护措施靠近生活水源的施工，设置同生活水源隔离措施，避免污染生活水源。 施工废水、生活废水按有关要求进行处理，避免直接排入农田、河流和渠道。施工机械的废油废水，采用隔油池等有效措施加以处理，避免超标和随意排放。生活污水采取二级生化或化粪池等进行净化处理，经检查符合标准后排放。施工中不随便向河流中排放废油、废水，乱扔生活垃圾。弃土要随时拉之指定地点堆放，保证河道畅通。（3）、大气环境保护措施选择低污染设备进行施工，并安装防空气污染控制系统，使得废气排放达标。汽油等易挥发品的存放要密闭，并尽量缩短开启时间。在运输水泥、石灰、粉煤灰、土方和混合料等易飞扬物料时，用篷布将车辆覆盖严密，并装量适中，不得超限运输。配备专用洒水车，天气干燥时对施工现场和运输道路经常进行洒水湿润，减少扬尘。（4）、噪音及粉尘的防治措施对工程机械和运输车辆加强保养并安装消声器，降低噪音；机械车辆途径居住场所时减速慢行，不鸣喇叭；合理安排施工作业时间，尽量降低夜间车辆出入频率，夜间不安排噪音很大的机械施工，减小噪音污染。材料运输及施工引起的扬尘对当地居民干扰大，须安排专人负责洒水以减少扬尘，运输水泥、砂石料等用篷布将材料覆盖严密，并装量适中，不得超限运输。（5）、固体废弃物处理措施施工营地和施工现场的生活垃圾，集中堆放，定时清运。施工中的废弃物，经当地环保部门同意后，运到指定场地进行处理。报废材料或施工中返工的挖除材料要立即运出施工现场，各种包装袋及时清理处理，以免造成白色污染。（6）、施工后期的场地恢复措施工程完工后对临时用地内所有建筑、生活垃圾进行清理，垃圾运至指定位置处理，场地清理平整合格后，将其恢复原状。完工后对新修便道进行达标整理保留备作公路养护维修便道或掘除原材料，恢复植被，恢复原貌；对利用的乡村道路维修至现有程度。完工后请当地政府有关部门进行环保验收，取得地方政府的认可，并从当地政府取得环保措施得到实施的证明材料，确保不留环保后患。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
