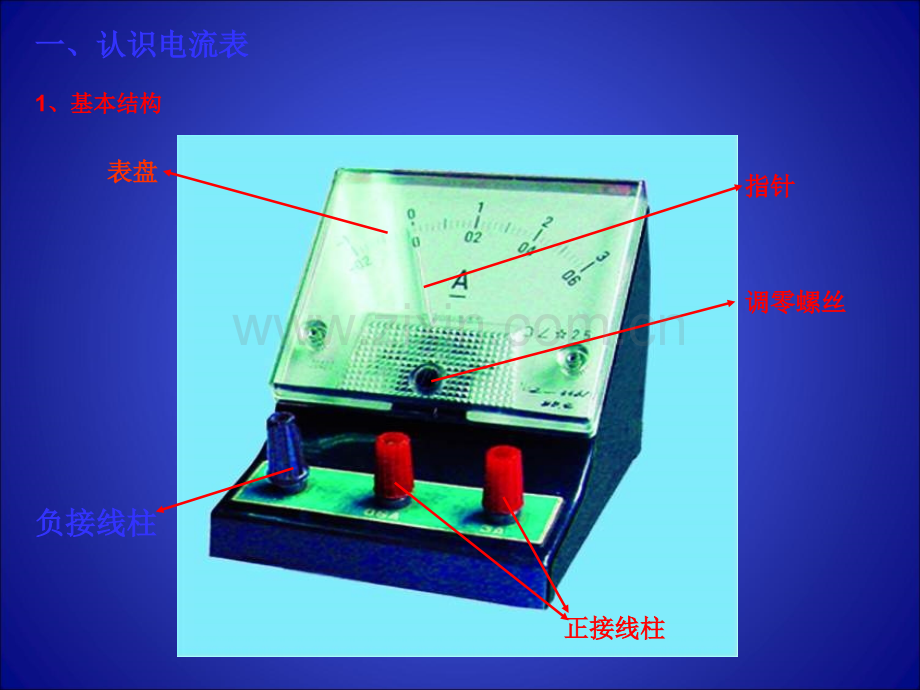

电流表及其使用电流表及其使用调零螺丝调零螺丝指针指针正接线柱正接线柱负接线柱负接线柱表盘表盘1、基本结构、基本结构一、认识电流表一、认识电流表电电流流表表2、技术参数、技术参数A2.5J0470NO.05126281230-10.20.40.60-0.2电流表电流表表示直流表示直流型号型号编号编号表示是磁电式仪表表示是磁电式仪表绝缘强度试验绝缘强度试验电压电压2KV仪表使用时面板仪表使用时面板与水平面成与水平面成45角角仪表精度仪表精度2.5级级0.6A3A二、电流表的正确使用二、电流表的正确使用1.观察察（1）量程：）量程：电流表有一流表有一个个负接接线柱和两个正接柱和两个正接线柱，所以他有两个量柱，所以他有两个量程：程：接接“-”和和“0.6A0.6A”表示表示所选量程为所选量程为0-0.6A0-0.6A。按按下排下排刻度读数刻度读数接接“-”和和“3A”表示表示所所选量程量程为03A按按上排上排刻度刻度读数数（2）分度值；）分度值；若选择若选择00.6A的量程则的量程则：分度值为：分度值为：0.2A/10=0.02A(即一小即一小格表示格表示0.02A。）。）若选择若选择03A的量程则的量程则：分度值为：分度值为：1A/10=0.1A（即一小（即一小格表示格表示0.1A。）。）练习电流表的读数练习电流表的读数2.2.使用使用（1 1）使用前先检查指针）使用前先检查指针是否指零，如有偏差则是否指零，如有偏差则要用螺丝刀旋转表盘上要用螺丝刀旋转表盘上的的调零螺丝调零螺丝，将指针调，将指针调至零位。至零位。（2 2）电流从电流从正接线柱流入正接线柱流入，从，从负接线柱流出负接线柱流出，必须把必须把电流表电流表串联串联在电路中在电路中。（。（即：正进负出即：正进负出）思考：思考：若电流表正负极接反会出现什么现象？表盘里的负若电流表正负极接反会出现什么现象？表盘里的负刻度值代表什么意思？刻度值代表什么意思？（3 3）.绝对不允许绝对不允许把电流表直接接到电源的两极。把电流表直接接到电源的两极。（电流表串联在电路中电流表串联在电路中相当一根导线相当一根导线，直接连接会把电源短路，直接连接会把电源短路）（4）被测电流的大小）被测电流的大小不能超过不能超过电流表的电流表的量程量程。使。使用时一般用时一般先选大量程先选大量程，若电流表示数在小量程范围，若电流表示数在小量程范围内，内，再改用小量程再改用小量程。（试触且可以在选择量程前先。（试触且可以在选择量程前先估计电流的大小估计电流的大小）我们把电流表的正确使用可以总结成这样：我们把电流表的正确使用可以总结成这样：一一调调 二二看看 三三注意注意一调：使用前调零一调：使用前调零二看：使用前观察量程和分度值二看：使用前观察量程和分度值三注意：三注意：1、注意电流表要串联、注意电流表要串联 2、不能直接把电流表接在电源两端、不能直接把电流表接在电源两端 3、先选大量程后选小量程、先选大量程后选小量程按如图所示的电路图连接实物图，要求：电流表选择不同的量程连接。AAAA分析下列电路图中：分析下列电路图中：1、判断电流表连接是否正确，若有错误请指出错误之处。、判断电流表连接是否正确，若有错误请指出错误之处。2、若连接正确，请指出电流表测的是哪个用电器的电流、若连接正确，请指出电流表测的是哪个用电器的电流A-+-+AA-+-+BA-+CAAAA2AA1D-+-+-电流表正负极接反电流表正负极接反电流表并联在电路中电流表并联在电路中电流表正负极接反电流表正负极接反正确，正确，A测干路电流，测干路电流，A1测灯测灯泡的电流，泡的电流，A2测电铃的电流测电铃的电流三三 总结总结请大家想想，你这节课学到了什么？请大家想想，你这节课学到了什么？1.认识了电流表，学会了电流表的读数。认识了电流表，学会了电流表的读数。2.学会了正确使用电流表。学会了正确使用电流表。一调一调 二看二看 三注意三注意四四 作业作业1 完成课本完成课本70页课后练习题页课后练习题2 完成小练习册完成小练习册电流和电流表的使用（一）电流和电流表的使用（一）3 完成大练习册完成大练习册电流和电流表的使用电流和电流表的使用里的里的“知识知识点点2电流表及其使用电流表及其使用”再再 见！见！
