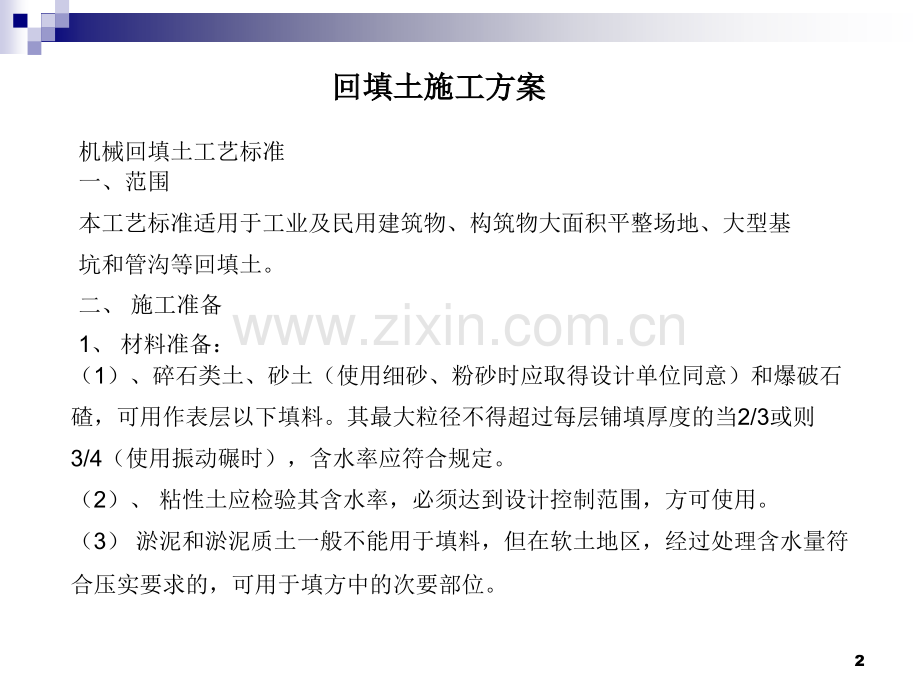

土方回填与压实建筑施工技术教研室1回填土施工方案回填土施工方案机械回填土工艺标准 一、范围本工艺标准适用于工业及民用建筑物、构筑物大面积平整场地、大型基坑和管沟等回填土。二、施工准备1、材料准备：（1）、碎石类土、砂土（使用细砂、粉砂时应取得设计单位同意）和爆破石碴，可用作表层以下填料。其最大粒径不得超过每层铺填厚度的当2/3或则3/4（使用振动碾时），含水率应符合规定。（2）、粘性土应检验其含水率，必须达到设计控制范围，方可使用。（3）淤泥和淤泥质土一般不能用于填料，但在软土地区，经过处理含水量符合压实要求的，可用于填方中的次要部位。2（4）、碎块草皮和有机质含量大于5%的土只能用于无压实要求的填方。（5）、含有盐分的盐渍土中，仅中、弱两类盐渍土一般可以使用，但填料中不得含有盐晶、盐块或含盐植物的根茎。2、机具准备：（1）、装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。（2）、碾压机械有：平碾、羊足碾和振动碾等。（3）一般机具有：蛙式或柴油打夯机、手推车、铁锹（平头或尖头）、2m钢尺、20号铅丝、胶皮管等。3推土机4平碾压路机5羊足碾6振动平碾压路机7蛙式打夯机83、作业条件准备：（1）、施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水量控制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数应通过压实试验来确定。（2）、填土前应对填方基底和已完工程进行检查和中间验收，合格后要作好隐蔽和验收手续。（3）、施工前，应做好水平高程标志布置。如大型基坑或沟边上每隔1m钉上水平桩橛或邻近的固定建筑物上抄上标准高程点。大面积场地上或地坪每隔一定距离钉上水平桩。（4）、确定好土方机械、车辆的行走路线，应事先经过检查，必要时要进行加固加宽等准备工作。同时要编好施工方案。9三、操作工艺1、工艺流程：基坑底地坪上清理 检验土质 分层铺土 分层碾压密实 检验密实度 修整找平验收（1）、填土前，应将基土上的洞穴或基底表面上的树根、垃圾等杂物都处理完毕，清除干净。（2）、检验土质。检验回填土料的种类、粒径，有无杂物，是否符合规定，以及土料的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇填料含水量偏低，可采用预先洒水润湿等措施。（3）、填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。或按下表确定10填方每层的铺土厚度和压实遍数压实机具每层铺土厚度每层压实遍数（遍）平碾20030068羊足碾20035816蛙式打夯机20025034推土机20030068拖拉机200300816人工打夯不大于20034注：人工打夯时，土块粒径不应大于50mm。11（4）、碾压机械压实填方时，应控制行驶速度，一般不应超过以下规定：平 碾：2km/h 羊足碾：3kw/h 振动碾：2km/h（5）、碾压时，轮（夯）迹应相互搭接，防止漏压或漏夯。长宽比较大时，填土应分段进行。每层接缝处应作成斜坡形，碾迹重叠0.51.0m左右，上下层错缝距离不应小于1m。（6）、填方超出基底表面时，应保证边缘部位的压实质量。填土后，如设计不要求边坡修整，宜将填方边缘宽填0.5m；如设计要求边坡修平拍实，宽填可为0.2m。（7）、在机械施工碾压不到的填土部位，应配合人工推土填充，用蛙式或柴油打夯机分层夯打密实。12（8）、回填土每层压实后，应按规定规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。（9）、填方全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土找平夯实。四、冬雨季土方回填施工1、雨季土方回填施工：（1）、雨季施工的工作面不宜过大，应逐段、逐片的分期完成。重要的或特殊的土方工程，应尽量在雨期前完成。（2）、雨季施工中应有保证工程质量和安全施工的技术措施，并应随时掌握气象变化情况。13（3）、雨季施工前，应对施工场地原有排水系统进行检查、疏浚或加固，必要时应增加排水设施，保证水流畅通。在施工场地周围应防止地面水流入场内。在傍山、沿河地区施工，应采取必要的防洪措施。（4）、雨季施工时，应保证现场运输道路畅通，道路路面应根据需要加铺炉渣、砂砾或其他防滑材料，必要时应加高加固路基。道路两侧应修好排水沟，在低洼积水处应设置涵管，以利泄水，有必要对回填料及回填部位进行覆盖。（5）、填方施工中，取土、运土、铺填、压实等各道工序应连续进行。雨前应及时压完已填土层或将表面压光，并作成一定坡势，以利排除雨水。142、冬季土方回填施工（1）冬季填方每层铺土厚度应比常温施工时减少2025，预留沉降量比常温施工时适当增加。（2）冬季填方施工应在填方前清除基底上的冰雪和保温材料；填方边坡表层100cm以内，不得采用含有冻土块的土填筑；整个填方上层部位应用未冻的或透水性好的土回填。室外平均气温在-5以上时，填方高度应符合设计要求；室外平均气温在-5以下时，填方高度不宜超过下表的规定：平均气温（）填方高度（m）-5-104.5-11-153.5-16-202.5冬期填方高度限制冬期填方高度限制15（3）基础及地下室侧面和地面面层下的填方，填料中不得含有冻土块。填土完成后至地面施工前，应采用防冻措施。（4）对于大面积回填土和有路面的路基及其人行道范围内的平整场地填方，可采用含有冻土块的土料回填，但冻土块粒径不得大于15cm，其含量（按体积计）不得超过30。铺填时，冻土块应均匀分散，并应逐层夯实。（5）室外的基坑（槽）或管沟可采用含有冻土块的土回填。但冻土块粒径不得大于15cm，其含量不得超过15，且应均匀分布。管沟底以上50cm范围内不得用含有冻土块的土回填。（6）室内的基坑（槽）或管沟不得用含有冻土块的土回填。回填施工应连续进行并应夯实。当采用人工夯实时，每层铺土厚度不得超过200mm，夯实厚度宜为100150mm。16（7）冬期施工时，运输机械和行使道路均应采取防滑措施，以保证安全。因冻结可能遭受损坏的机械设备、炸药、油料和降低地下水位设施等，应采取保温或防冻措施。五、质量标准1、保证项目：（1）、基底处理必须符合设计要求或施工规范的规定。（2）、回填的土料，必须符合设计要求或施工规范的规定。（3）、回填土必须按规定分层夯压密实。取样测定夯实后土的干土质量密度，其合格率不应小于90%；不合格的干土质量密度的最低值与设计值的差，不应大于0.08g/cm3，且不应集中。环刀取样的方法及数量应符合规定。17（4）、允许偏差项目，见表1-10。回填土工程质量检验标准回填土工程质量检验标准 表表1-10项目序号检验项目允许偏差或允许值检验方法柱基、基坑、基槽场地平整管沟地（路）面基础层人工机械主控项目1标高-503050-50-50水准仪2分层压实系数设计要求（设计未作规定，参表1-11）按规定方法一般项目1回填土料设计要求取样检查或直接鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪18注：压实系数计算方法：土的实际干密度 与土的最大干密度 的比值称为土的压实系数，记为，公式为 土的实际干密度可用“环刀法”测定。先用环刀取样，测出土的天然密度，并烘干后测得含水量，用下式计算出土的实际干密度：压实土的最大干密度（t/）宜采用击实试验确定，当无试验资料时，可按下式确定）；19式中：-经验系数，对于黏土取0.95，粉质粘土取0.96，粉土取0.97；-水的密度（t/）；-土粒相对密度（t/）；-最优含水量（%）（以小数计），可按当地经验或取+2(为土的塑限）；20注：1.op为最优含水量；2.地坪垫层以下及基础底面标高以上的压实填土，压实系数不应小于0.94。压实压实填土的填土的质质量控制量控制 表表1-11结构类型填土部位压实系数c控制含水量（）砌体承重结构和框架结构在地基主要受力层范围内0.97op2在地基主要受力层范围以下0.95排架结构在地基主要受力层范围内0.96op2在地基主要受力层范围以下0.9421六、成品保护（1）、施工时，对定位标准桩、轴线控制桩、标准水准点及龙门板等，填运土方时不得碰撞，也不得在龙门板上休息。并应定期复测检查这些标准桩点是否正确。（2）、夜间施工时，应合理安排施工顺序，要有足够的照明设施。防止铺填超厚，严禁用汽车直接将土倒入基坑（槽）内。但大型地坪不受限制。（3）、基础或管沟的现浇混凝土应达到一定强度，不致因回填土而受破坏时，方可回填土方。22七、应注意的质量问题（1）、未按要求测定土的干土质量密度：回填土每层都应测定夯实后的干土质量密度，符合设计要求后才能铺摊上层土。试验报告要注明土料种类，试验日期、试验结论及试验人员签字。未达到设计要求的部位，应有处理方法和复验结果。（2）、回填土下沉：因虚铺土超过规定厚度或冬季施工时有较大的冻土块，或夯实不够遍数，甚至漏夯，基底有机物或树根、落土等杂物清理不彻底等原因，造成回填土下沉。为此，应在施工中认真执行规范的有关规定，并要严格检查，发现问题及时纠正。（3）、回填土夯压不密实：应在夯压时对干土适当洒水加以润湿；如回填土太湿同样夯不密实呈“橡皮土”现象，这时应将“橡皮土”挖出，重新换好土再予夯压实。23（4）、在地形、工程地质复杂地区内的填方，且对填方密实度要求较高时，应采取措施。（如排水暗沟、护坡桩等），以防填方土粒流失，造成不均匀下沉和坍塌等事故。（5）、填方基土为杂填土时，应按设计要求加固地基，并要妥善处理基底下的软硬点、空洞、旧基以及暗塘等。（6）、回填管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子周围填土夯实，并应从管道两边同时进行，直至管顶0.5m以上，在不损坏管道的情况下，方可采用机械回填和压实。在抹带接口处，防腐绝缘层或电缆周围，应使用细粒土料回填。（7）、填方应按设计要求预留沉降量，如设计无要求时，可根据工程性质、填方高度、填料种类、密实要求和地基情况等，与建设单位共同确定（沉降量一般不超过填方高度的3%）。24
