GPS在码头水平位移监测中的应用研究PPT课件.ppt

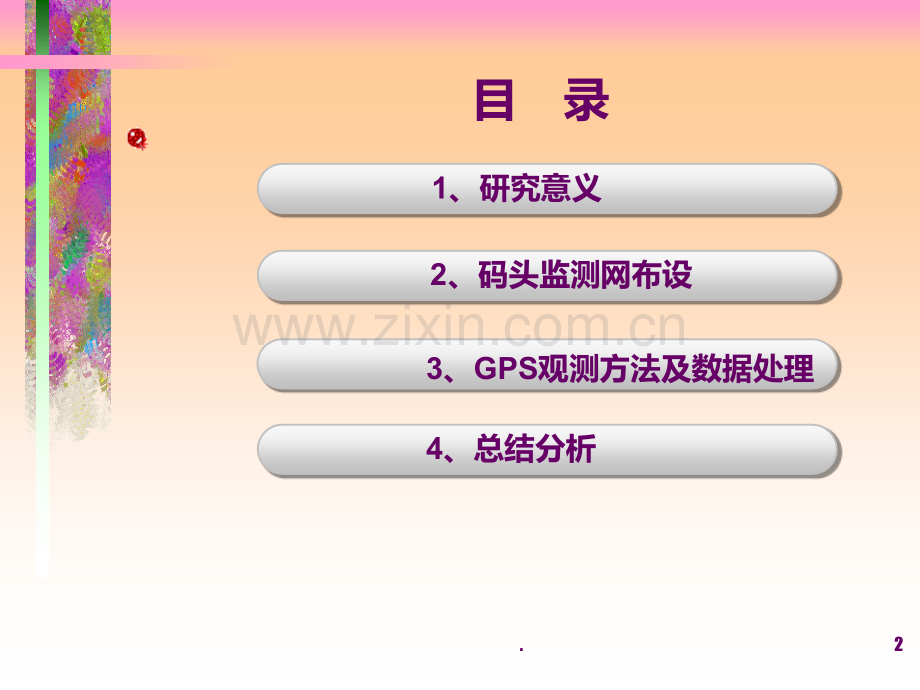

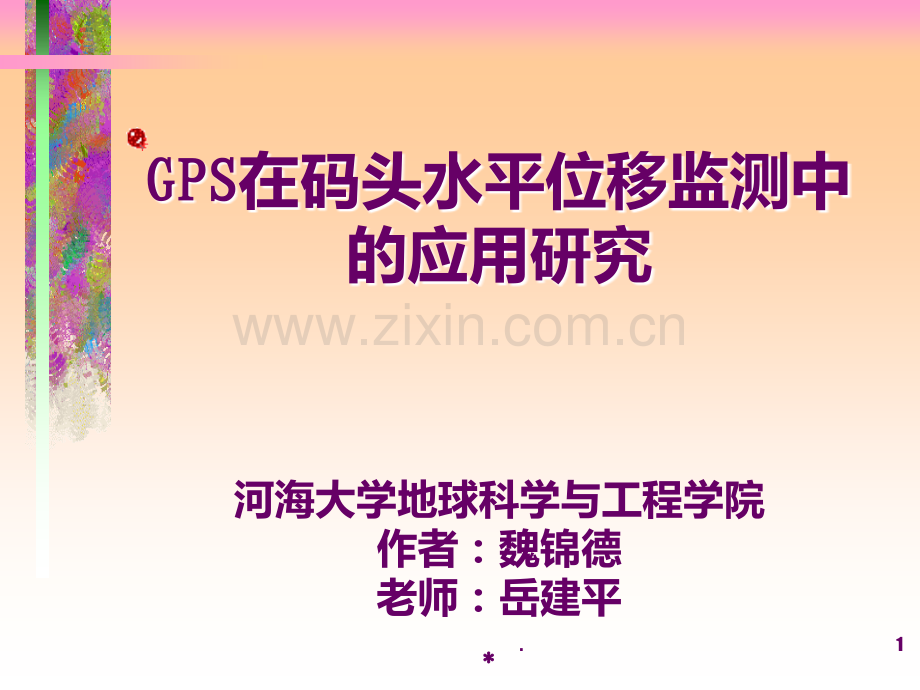

GPSGPS在码头水平位移监测中的应用研究 河海大学地球科学与工程学院作者：魏锦德老师：岳建平*1.目 录1、研究意义2、码头监测网布设 3、GPS观测方法及数据处理4、总结分析2.研究意义 传统的码头水平位移监测方法有很多，主要有视准线法、支距法、引张线法、前方交会法、极坐标法以及小角法等。GPSGPS具有观测精度高、不受通视条件限制及全天候作业等优点，可以很好的应用于码头的位移监测中。3.研究意义 依据水运工程测量规范（JTJ203-2001JTJ203-2001），码头属于对变形比较敏感的水工建筑物，变形监测点应满足二等精度要求，即平面点位中误差不大于 3mm3mm，高程中误差不大于1 1mmmm。本文针对某一码头的监测实例，分析了GPSGPS用于码头水平位移监测的方法和施测流程，并进行精度分析和监测资料分析，表明GPSGPS完全可以满足码头水平位移监测的要求。4.码头监测网布设 长江沿岸某码头为高桩梁板结构，码头长745m，宽35m，建设2个50000吨级杂货泊位，1个40000吨级多用途泊位，引桥4座。5.GPSGPS观测方法及数据处理 水平位移外业观测采用4台Topcon HiperG型双频GPS接收机，仪器标称精度为3mm+0.5ppm，以静态模式进行同步观测。GPS测量作业规范要求 同步观测时间（minmin）卫星高度角()()有效卫星观测数（个）时段中任一卫星有效观测时间（minmin）数据采样间隔（s s）平均重复设站数（个）强度因子PDOPPDOP45451515551515101011666.GPSGPS观测方法及数据处理 GPS观测数据处理采用拓普康公司的随机软件Topcon Tools进行基线解算和平差处理。GPS观测解算总共得到79条基线，基线解算精度都达到毫米级，最大基线边长中误差为4.2mm，最小基线边长中误差为1.4mm。7.GPSGPS监测网基线边长中误差和相对中误差8.基准点及监测点的精度统计9.GPSGPS观测方法及数据处理 该码头的监测工作从2011年1月15日开始，至2011年10月底已进行了10期变形观测。由于码头监测点比较多，现只选取典型的6个点为例进行形变分析。10.GPSGPS观测方法及数据处理11.监测点累计位移量 12.总结分析 传统的码头水平位移监测方法很多，各有适用条件，高精度GPS应用到码头监测中有很多优势，不但精度高，而且施测方便，可以满足实际监测要求，从而大大改善了变形监测的作业方式及数据处理过程。（1）通过某码头监测实例分析，表明利用GPS进行测量，监测点的平面精度完全可以满足码头二等精度的要求。（2）GPS高程方向的精度要比平面精度差一些，码头平面位移监测和沉降监测要分开进行，平面位移监测用GPS，沉降监测仍然用二等水准进行测量。13.谢 谢！14.
