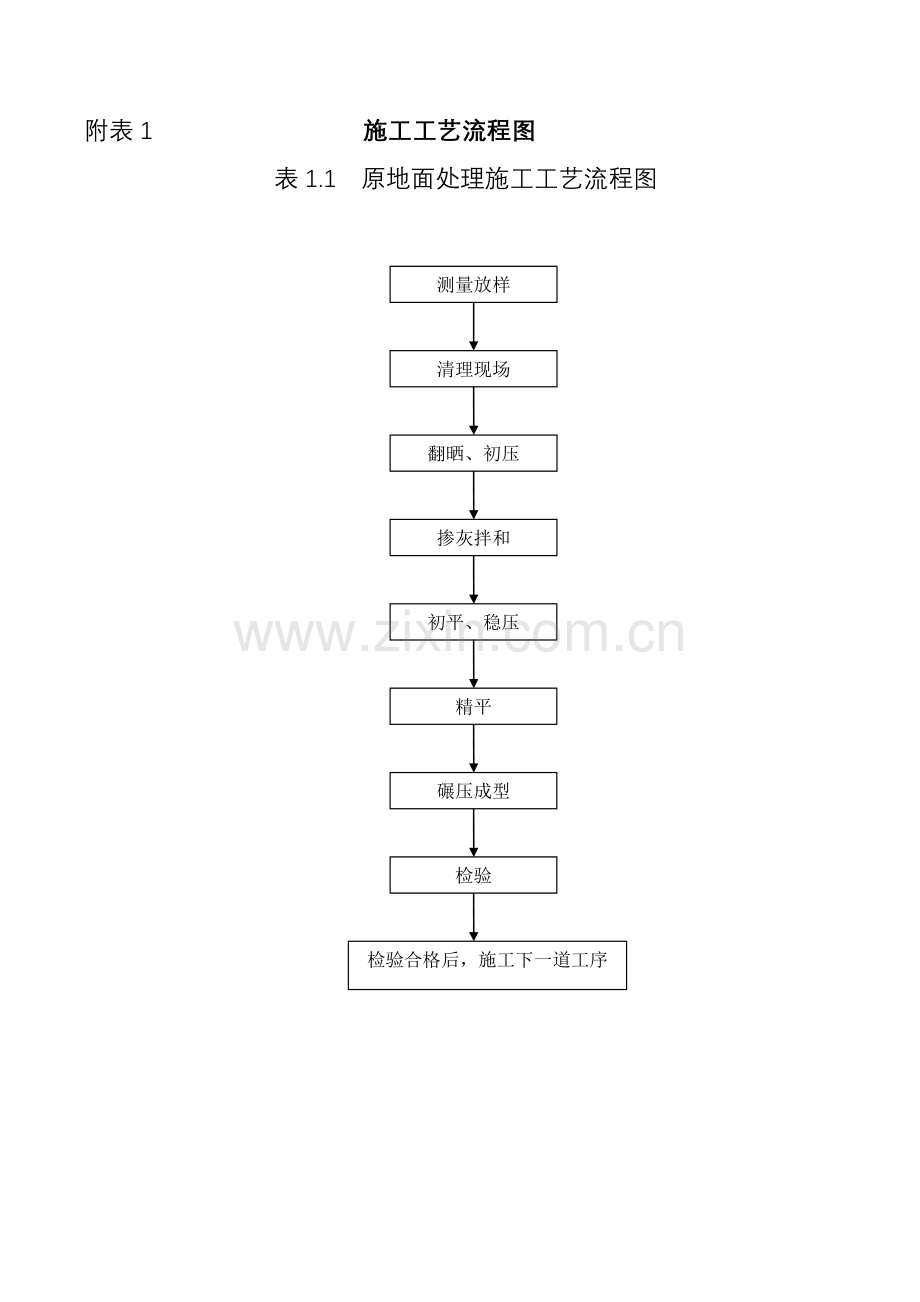

附表1 施工工艺流程图
表1.1 原地面处理施工工艺流程图
清理现场
翻晒、初压
测量放样
掺灰拌和
初平、稳压
精平
碾压成型
检验
检验合格后,施工下一道工序

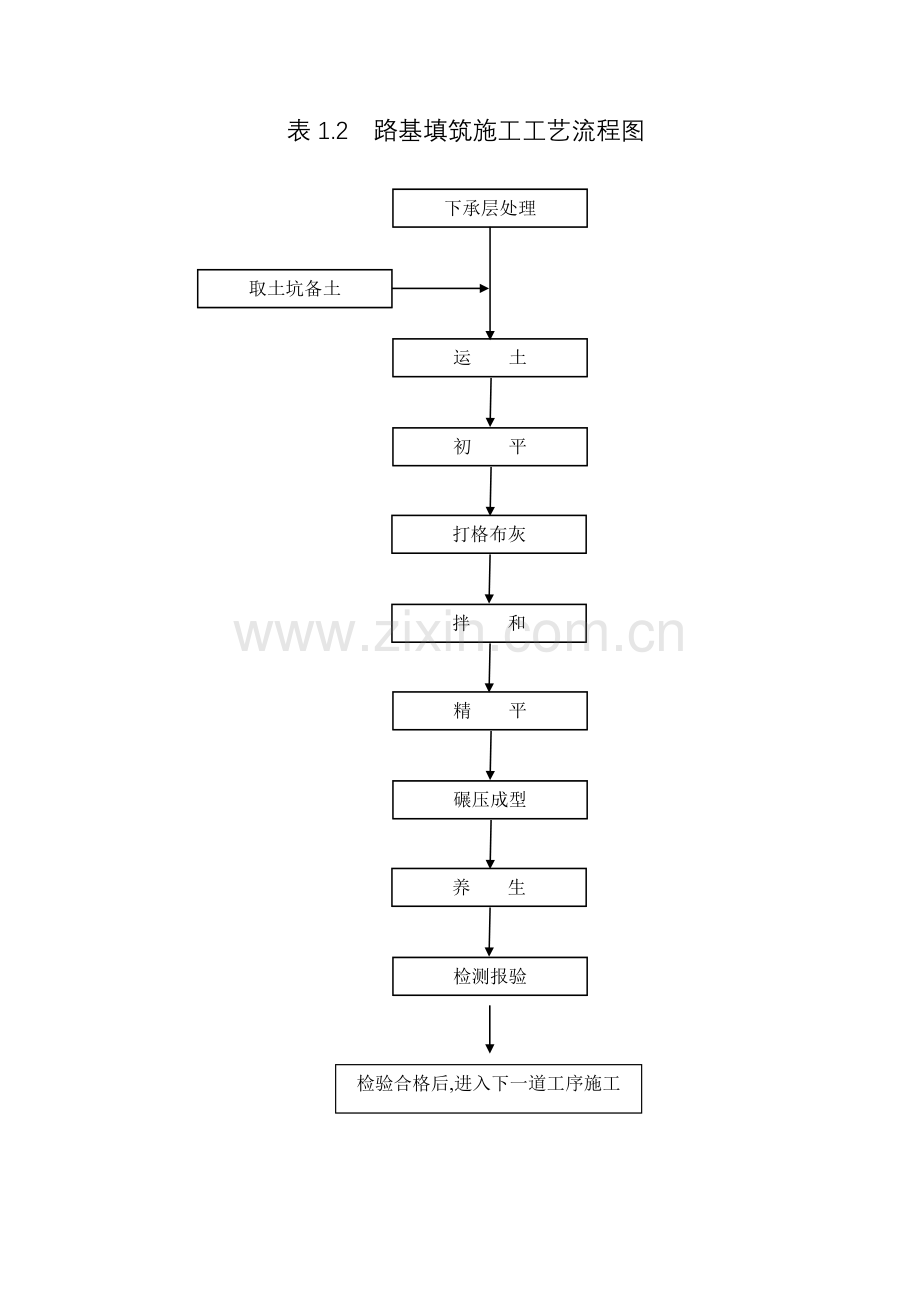

表1.2 路基填筑施工工艺流程图
下承层处理
取土坑备土
运 土
初 平
打格布灰
拌 和
精 平
碾压成型
养 生
检测报验
检验合格后,进入下一道工序施工
表1.3石灰改善土填筑施工工艺框图
配合比设计
施工放样
备 料
松铺素土
整 平
石灰消解
备 土
静压一遍
打格布灰
打桩控制厚度
平地机平灰
拌和机拌和
检查验收
碾 压
平地机整平调拱
振动压路机静压
养 生
拌和均匀性
检查灰剂量
检查拌深
表1.4粉喷桩工艺流程图
平整场地、放样
成桩
钻孔定位
钻进
设计桩顶
复桩
设计孔深
喷灰、搅拌、提升、钻头升至地面下20cm时停止
钻机调平
检测
停灰停气
空压机送气
送灰机送灰
表1.5 圆管涵施工工艺流程图
基槽开挖、压实
测量放样
铺砂砾垫层、压实
浇基础砼
洞口及接线
检查验收
回 填
浇 端 墙
浇管座砼
填缝抹平
管节安装
砂、石原材料试验
砼配合比试验
涵管预制、运输
沥青防水层
立模
立模
立模
表1.6 箱涵施工工艺框图
测量放样
基槽开挖、压实
铺砂砾垫层、压实
浇箱底砼
砂、石原材料试验
砼配合比试验
绑扎箱底钢筋、立模
绑扎箱身钢筋
设置伸缩缝立
侧模、顶模
浇筑箱身及顶板砼
拆 模
箱道检查验收
立 模
设浇筑平台
表1.7 石灰土粉煤灰底基层施工工艺流程图
清理场地
施工测量、放样
路基交验
素土碾压、整平
打格布灰、摊铺石灰
拌和
初步碾压
养生
摊铺素土
原材料试验
配合比设计
备料进场
检查虚铺厚度
检测拌和深度
检查压实度
上粉煤灰
拌和
整平碾压
交工
1.8 水泥稳定碎石施工工艺框图
重型三轮压路机碾压
胶轮收面
养 生
检查验收
运输
配合比设计
施工放样
备 料
静压二遍
振动压路机振压
拌和机拌和
按松铺系数摊铺机摊铺
、
表1.9 沥青下封层施工工艺框图
检验合格原材料进场
乳化沥青检验、进场
封 闭 交 通
基 层 清 扫
基层水稳裂缝处理
冲 洗
表面干燥后鼓风机
吹净表面灰层
喷洒乳化沥青
撒布集料
碾 压
养生7天后开放交通
表1.10 沥青混凝土施工工艺框图
1.拌和楼工艺流程图
热 料 仓
除 尘
冷料按比列
进入烘干筒
实验室确定各热料仓、矿粉及沥青的用量
烘 干 振动筛
搅拌锅
出料
加入矿粉、沥青
斜 提 干 拌 湿 拌
2.施工工艺流程图
沥青检验、进场
导热油加热沥青
沥青混合料检验、运输
封 闭 交 通
清 扫
接缝处涂刷乳化沥青
摊铺机就位调试
沥青混合料验收
卸入摊铺机料斗
匀 速 摊 铺
初压、复压、终压
实验数据检测、分析
报验方案和技术参数
检验合格原材料进场
沥青混合料目标配合比设计、审批
生产配合比调试
确定
沥青混合料试拌、出料
确定
表1.11 桥梁钻孔灌注桩施工工艺流程图
平整场地或围堰
↓
桩位放样
↓
埋设钢护筒
↓
检测定位
钻机就位
↓
孔内注入清水或泥浆
供水
清 渣
钻 进
↓
泥浆池
泥浆沉淀池
设立清孔设备
清 孔
↓
制作钢筋笼
测定泥浆厚度
安装钢筋笼
↓
拼装检测导管
设立导管
↓
运送砼
钻机就位
制作试块
灌注水下砼
↓
拆除护筒
↓
破 桩 头
表1.12 墩、台身施工工艺流程图
测量定位
搭设支架
钢筋绑扎
验收
不合格
模板制作、安装
砼 拌 和
验收
不合格
砼取样检查
砼 浇 筑
合格 不合格
拆 模
砼试块制养
养 护
竣工报验
表1.13 墩柱施工工艺流程图
测量放样
搭设脚手支架
工作便桥、便道
支立整体立柱
模 板
钢筋制作
输送或吊车吊斗
砼 入 模
机械振捣砼
钢筋原材料检验
拆模、养生
检查、验收
原材料检验
砼配合比设计
砼拌和及运输
表1.14 墩台帽、盖梁施工工艺流程图
钢筋制作
验收
模板制安
钢筋安装
测量定位
支架搭设
验收
砼试块制养
砼 拌 和
养 护
拆 模
砼 浇 筑
竣工报验
砼取样
不合格 合 格
不合格
不合格 合 格
表1.15先张法预应力空心板梁预制施工工艺框图
底座设置
底板砼浇筑
预应力钢绞线张拉
绑扎钢筋
安装芯模
浇筑侧板、顶板砼
支立侧模
砼拌和、运输
模板制作
养护、拆模
放张、切断钢绞线
芯模选购
芯模成品质量验收
起吊、移梁、存放
制作砼试块
砼强度测试
表1.16 空心板梁安装施工工艺框图
门式起重机吊梁装车
安放支座
拖车运梁
测量放样
吊车移梁就位
检查、调整
浇筑支座垫石
支座选购
支座成品质量验收
表1.17 护栏施工工艺框图
表1.18 桥面铺装施工工艺框图
梁顶面清理
测量放线
铺设冷轧带勒钢筋焊网
浇注标准带砼
标准带砼养护
摊铺调平层砼
平板、振捣梁振捣
提浆滚提浆
人工精平、抹面、拉毛
养生
