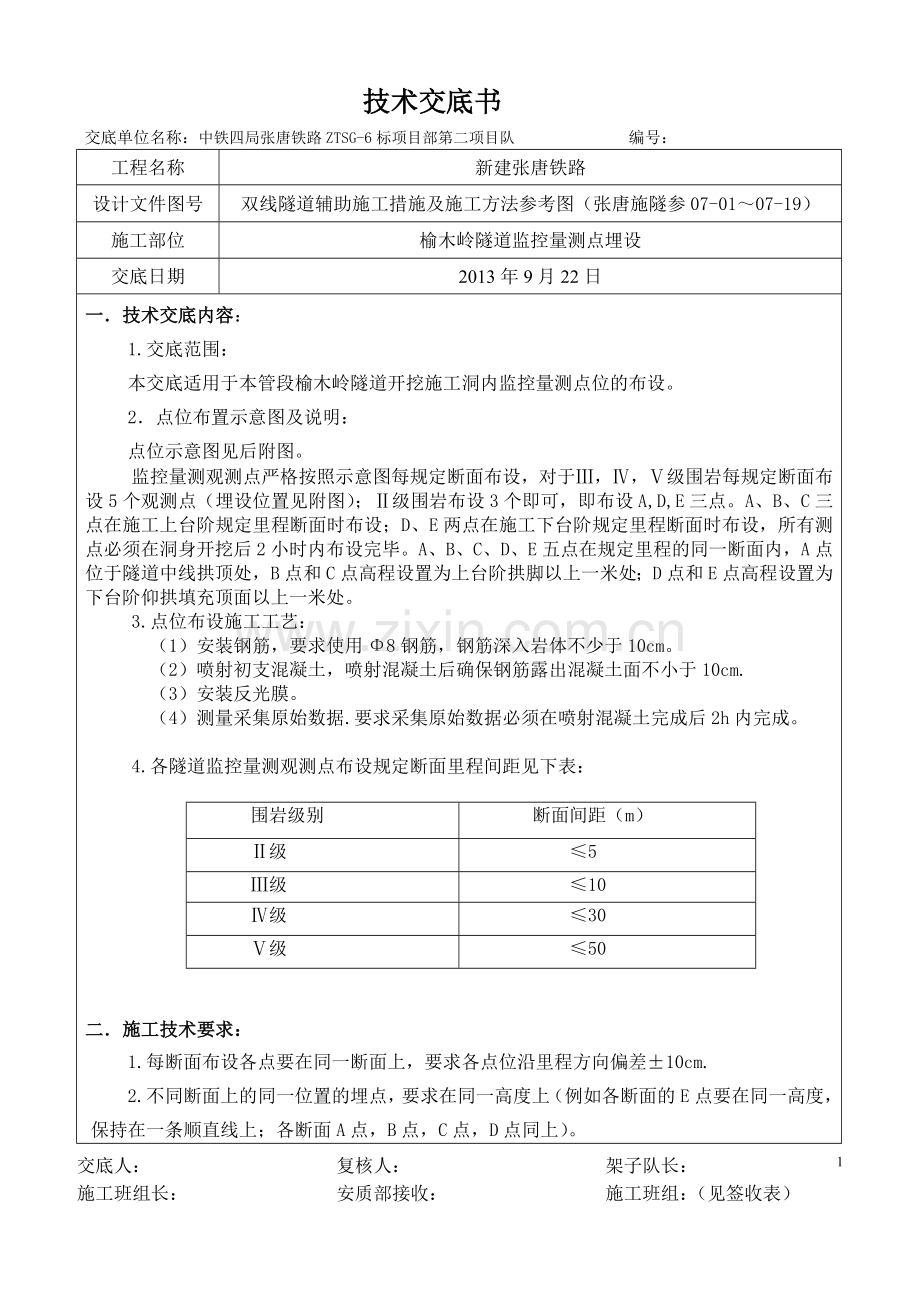

技术交底书
交底单位名称：中铁四局张唐铁路ZTSG-6标项目部第二项目队 编号：
工程名称
新建张唐铁路
设计文件图号
双线隧道辅助施工措施及施工方法参考图（张唐施隧参07-01～07-19）
施工部位
榆木岭隧道监控量测点埋设
交底日期
2013年9月22日
一．技术交底内容：
1.交底范围：
本交底适用于本管段榆木岭隧道开挖施工洞内监控量测点位的布设。
2．点位布置示意图及说明：
点位示意图见后附图。
监控量测观测点严格按照示意图每规定断面布设，对于Ⅲ，Ⅳ，Ⅴ级围岩每规定断面布设5个观测点（埋设位置见附图）；Ⅱ级围岩布设3个即可，即布设A,D,E三点。A、B、C三点在施工上台阶规定里程断面时布设；D、E两点在施工下台阶规定里程断面时布设，所有测点必须在洞身开挖后2小时内布设完毕。A、B、C、D、E五点在规定里程的同一断面内，A点位于隧道中线拱顶处，B点和C点高程设置为上台阶拱脚以上一米处；D点和E点高程设置为下台阶仰拱填充顶面以上一米处。
3.点位布设施工工艺：
（1）安装钢筋，要求使用Φ8钢筋，钢筋深入岩体不少于10cm。
（2）喷射初支混凝土，喷射混凝土后确保钢筋露出混凝土面不小于10cm.
（3）安装反光膜。
（4）测量采集原始数据.要求采集原始数据必须在喷射混凝土完成后2h内完成。

4.各隧道监控量测观测点布设规定断面里程间距见下表：

围岩级别
断面间距（m）
Ⅱ级
≤5
Ⅲ级
≤10
Ⅳ级
≤30
Ⅴ级
≤50

二．施工技术要求：
1.每断面布设各点要在同一断面上，要求各点位沿里程方向偏差±10cm.
2.不同断面上的同一位置的埋点，要求在同一高度上（例如各断面的E点要在同一高度，保持在一条顺直线上；各断面A点，B点，C点，D点同上）。

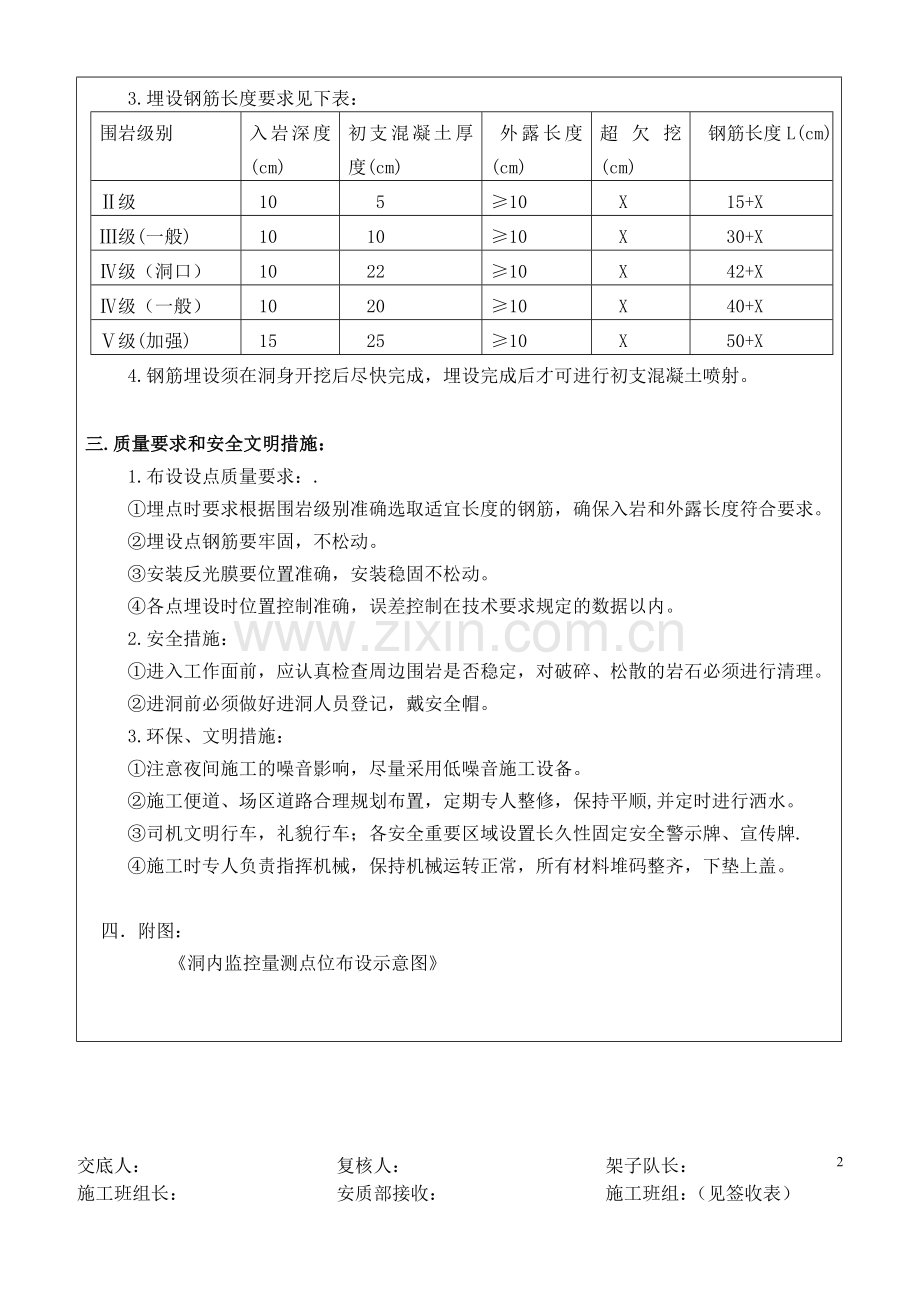

3.埋设钢筋长度要求见下表：
围岩级别
入岩深度(cm)
初支混凝土厚度(cm)
外露长度(cm)
超欠挖(cm)
钢筋长度L(cm)
Ⅱ级
10
5
≥10
X
15+X
Ⅲ级(一般)
10
10
≥10
X
30+X
Ⅳ级（洞口）
10
22
≥10
X
42+X
Ⅳ级（一般）
10
20
≥10
X
40+X
Ⅴ级(加强)
15
25
≥10
X
50+X
4.钢筋埋设须在洞身开挖后尽快完成，埋设完成后才可进行初支混凝土喷射。

三.质量要求和安全文明措施：
1.布设设点质量要求：.
①埋点时要求根据围岩级别准确选取适宜长度的钢筋，确保入岩和外露长度符合要求。
②埋设点钢筋要牢固，不松动。
③安装反光膜要位置准确，安装稳固不松动。
④各点埋设时位置控制准确，误差控制在技术要求规定的数据以内。
2.安全措施：
①进入工作面前，应认真检查周边围岩是否稳定，对破碎、松散的岩石必须进行清理。
②进洞前必须做好进洞人员登记，戴安全帽。
3.环保、文明措施：
①注意夜间施工的噪音影响，尽量采用低噪音施工设备。
②施工便道、场区道路合理规划布置，定期专人整修，保持平顺,并定时进行洒水。
③司机文明行车，礼貌行车；各安全重要区域设置长久性固定安全警示牌、宣传牌.
④施工时专人负责指挥机械，保持机械运转正常，所有材料堆码整齐，下垫上盖。

四．附图：
《洞内监控量测点位布设示意图》

需要埋设监控量测点的里程：DK363+066
