A4土方开挖施工方案.doc

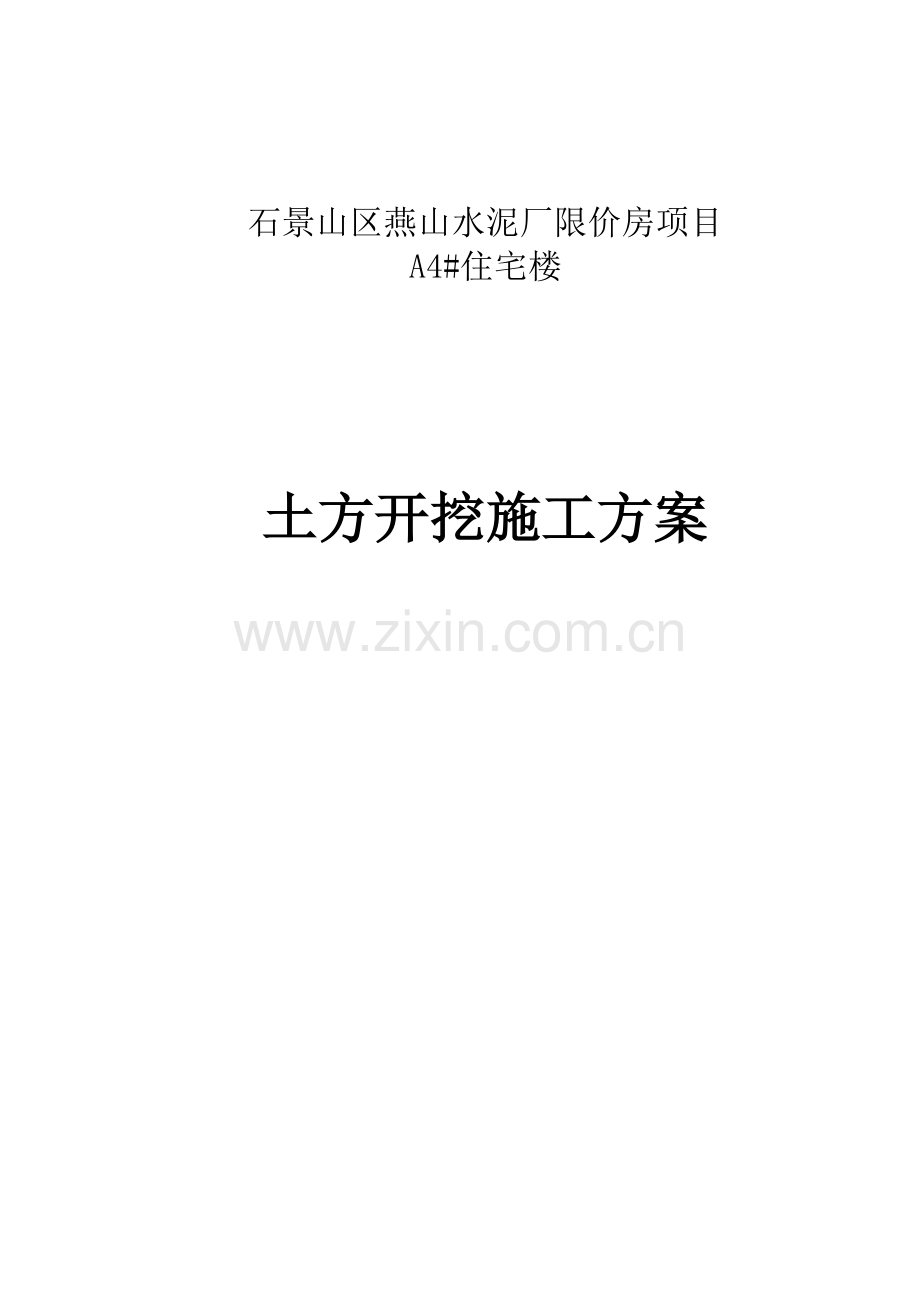

石景山区燕山水泥厂限价房项目
A4#住宅楼

土方开挖施工方案

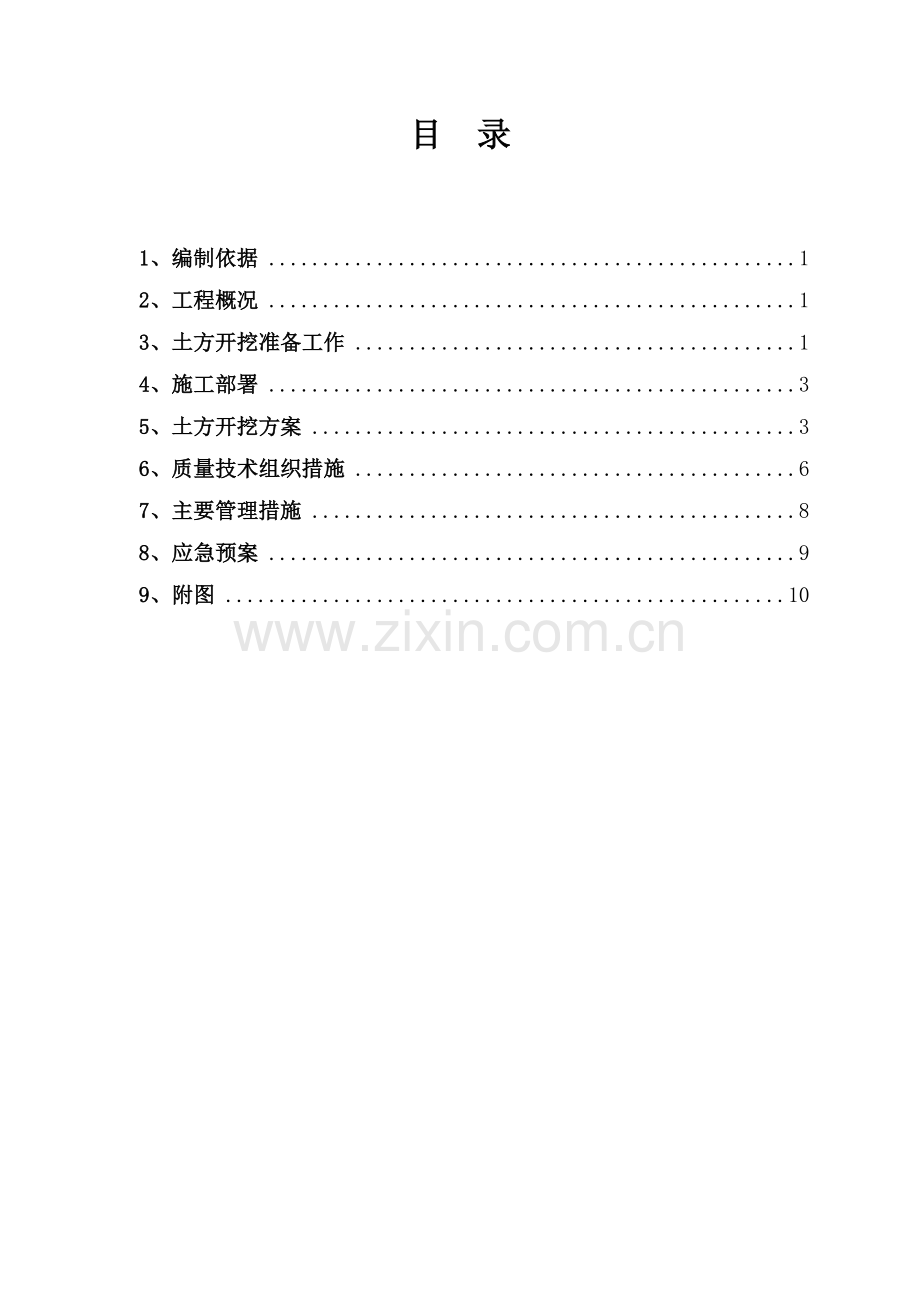

目 录

1、编制依据 1
2、工程概况 1
3、土方开挖准备工作 1
4、施工部署 3
5、土方开挖方案 3
6、质量技术组织措施 6
7、主要管理措施 8
8、应急预案 9
9、附图 10

土方开挖施工方案

1、 编制依据
该施工方案编制的主要依据：招投标文件、设计图纸、燕山水泥厂项目岩土工程勘察报告、本工程施工组织设计；建设部现行规范、规程及北京市有关规程。主要规范、规程如下：
建质《2003（82号）》建筑工程预防坍塌事故若干规定
《建筑边坡工程技术规范》GB50330-2002
《建筑地基基础工程施工质量验收规范》(GB50202-2002)
《建筑施工安全检查标准》（JGJ59-99）
《建筑施工手册》（第四版）2003 年
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑机械使用安全技术规程》JGJ33-2001

2、工程概况
石景山区燕山水泥厂限价房A4#住宅楼工程位于北京市石景山区古城街道京原路68号（原燕山水泥厂）。拟建A4#楼±0.000相当于绝对标高78.8m，基坑深度为-7.85m，为深基坑，坑底预留人工清土层0.5m。A4#楼南侧放坡系数采用1:0.4，东、西、北侧采用1:0.75。土方开挖采用机械逐层开挖。
3、土方开挖准备工作
3.1学习图纸和地勘报告
检查图纸核对平面尺寸和坑底标高，掌握设计内容及各项技术要求、质量要求；熟悉土层地质、水文勘察资料；研究好开挖路线，明确各工种间的配合关系、施工工期要求；并向参加施工人员层层进行安全、技术交底。
3.2查勘施工现场
摸清工程场地情况，邻近建筑物、地下基础、管线、电缆坑基、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，排水系统等等，为施工规划和准备提供可靠的资料和数据。
3.3清除现场障碍物
将施工区域内所有障碍物，地上和地下管道、电缆、基础等进行拆除。
3.4做好排水设施
本工程基坑处地下水较深，不做降水，基底附近为粉砂、圆砾层，透水性强，基底不做排水沟，选择自然渗透排水。基坑挖好后在距坑边0.5米处，采用红砖砌筑挡水沿并抹灰，宽度为0.24米，高度为0.3米，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。
3.5设置测量控制网
1）对定位放线的控制
控制内容为复核建筑物的定位桩、轴线、方位和几何尺寸。
根据规划红线，按设计总平面图复核建筑物的定位桩。采用经纬仪及标准钢卷尺进行检查校对。按设计基础平面图对基坑的灰线进行轴线和几何尺寸的复核，并检查方向是否符合图纸的朝向。引桩后的控制桩四周用砖围起，做好控制桩的保护工作。挖土过程中定期进行复测，校验控制桩的位置和水准点标高。
2）对土方开挖的控制
控制内容主要为检查挖土标高、平面尺寸、放坡和土质。
土方开挖从东往西、从南向北分段依次进行，随时做成一定的坡势。在接近设计坑底标高预留500mm厚的土层，防止冬季基底土被冻，以后留作人工开挖和修整，边挖边修坡，以保证不扰动基土和标高符合设计要求。遇超挖时，采用1：9灰土回填，压实系数≥0.94；当地基局部存在软弱土层，不符合地基勘察报告时，应与勘察、设计、甲方共同提出方案进行处理。
3.6机具、物资及人员准备
小松PC360型反铲挖掘机1台，运土车5辆，组织并配备土方工程施工所需各专业技术人员、管理人员和技术工人；组织安排好作业班次；制定技术岗位责任制和技术、质量、安全、管理体系。

4、 施工部署
本工程占地面积大，土方工程量较大，且工期紧迫。土方开挖工作务必保证后续工序的正常展开，不得延误工期。每个施工区的流水作业作如下图：

土方开挖总体部署和规划见附图《燕山水泥厂限价房A4#住宅楼开挖示意图》。

5、土方开挖方案
5．1开挖边线确定
首先，测量人员根据甲方提供的控制点，定出本工程基坑轴线；然后按基底砼垫层外边线每边加工作面600㎜定出基坑开挖下口线，按1：0.4（局部1:0.75）定出基坑上口线。开挖原则是分二层开挖，先撑后挖。先开挖第一层4m，测量人员根据控制点画出第一层基坑下口线，支撑完成后开挖。第一层开挖完成后，测量人员复测第一层的基坑下口线定位，然后继续按照1：0.4（局部1：0.75）放坡开挖至坑底设计标高。在具体基坑开挖过程中结合开挖实际深度定出开挖上口线，并撒灰线标记开挖边线及变坡位置。
5．2开挖方法
机械挖土，随挖土随修整边坡。在基槽底钉上水平标高小木桩，在基坑内抄若干个基准点，拉通线找平，预留500 mm土层，冬季保护地基土层，留作解冻后人工清理。
5．3开挖注意事项
1）坡顶四周做好排水措施，在地面设置截水沟，基坑内设集水井，采用明排水的方法，沿坑底周围开挖300W*300H排水沟，使水流入1000L*1000B*1000H集水井，用水泵排到业主要求的雨水沉砂池，最后排到雨水沟内。防止雨水浸泡基土，每日及雨天例行检查土壁稳定情况，在确定安全情况下方可继续工作。
2）清底人员必须根据设计标高作好清土工作，坑底预留500㎜余土采用人工开挖。
3）机械开挖过程中以及停置和进出场应注意安全，随时配合挖运土做好现场清洁工作，做到文明施工。
5．4异常情况处理
开挖过程中，施工人员要随时注意观察基坑土质变化及边坡稳定情况，出现异常情况，立即报告。
1) 场内如有暗浜或软弱夹层，应与甲方、勘察单位、监理共同商议做出处理方案；
2) 在施工中，发现不明物体或工程，应立即停止作业，待摸清情况，采取必要的措施后，才可继续施工；
3) 开挖过程中如遇滑坡迹象，应立即暂停施工，报告甲方并主动采取应急措施，在转移工人的同时，将滑坡现场进行封锁；测量人员根据滑坡迹象设置观测点，以便观测坡体平面及竖向位移，为应急措施提供重要的原始资料。
5．5土方回填
1) 回填土前应将基坑底或地坪上的垃圾等杂物清理干净，肥槽回填前，必须清理到基础底标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。
2) 检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高可采用翻松，晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。
3) 回填应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200 ~ 250 mm；人工打夯不大于200 mm。每层铺摊后，随之耙平。
4) 回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓的“水夯”法。
5) 深浅两基槽回填时，应先填夯深基坑，填至浅基坑相同标高时，再与浅基础一起填夯。如必须分别填夯时，交接处应填成阶梯形，梯形的高宽比一般为1 ：2。上下层错缝距离不小于1.0 m。
6) 回填房心及管沟时，为防止管道中心线位移或损坏管道，应用人工先在管道两侧填土夯实。并应由管道两侧同时进行，直至管顶0.5 m以上时，在不损坏管道的情况下，方可采用哇式打夯机夯实。在抹带接口处，防腐绝缘层或电缆周围，应回填细粒料。回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。
7) 修整找平，填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平，凡低于标准高程的地方，应补土夯实。

6、质量技术组织措施
建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及地质状况，对机械操作人员进行技术交底，要求掌握施工的技术要点。每一道工序开工前，学习规范要求，精心施工。完工后，进行严格自检，不合格者坚决返工，按国际ISO9002 认证标准与要求进行全过程的质量管理。
6.1土方开挖工程质量验收标准
项
序
检查项目
允许偏差或允许值（mm）
检查方法
柱基
基坑
基槽
挖方场地平整
管内
地（路）面基层
人工
机械
主控项目
1
标高
- 50
±30
±50
- 50
- 50
水准仪检查
2
长度、宽度
+ 200
- 50
+ 300
- 100
+ 500
- 150
+ 100
-
经纬仪、钢尺
3
边坡
设计要求
观察、坡度尺
一般项目
1
表面平整度
20
20
50
20
20
用2 m靠尺和楔形塞尺
2
基低土性
设计要求
观察或土样分析
注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。

6.2土方回填工程质量验收标准
项
序
检查项目
允许偏差或允许值（mm）
检查方法
柱基
基坑
基槽
挖方场地平整
管内
地（路）面基层
人工
机械
主控项目
1
标高
-50
±30
±50
- 50
- 50
水准仪检查
2
分层压实系数
设计要求
按规定方法
一般项目
1
回填土料
设计要求
取样检查或直观鉴别
2
分层厚度及含水量

设计要求

水准仪及抽样检查
3
表面平整度
20
20
30
20
20
用靠尺或水准仪

7、主要管理措施
7．1安全管理及防护技术措施
按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全领导小组，工地设专职安全员，全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改，保证无重大事故。
场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目部位处。
基坑的防护
1) 土方开挖要探明地下管网，防止发生意外事故；
2) 在距基坑边1米周围用φ48钢管设置两道护身栏杆,立杆间距4米,高出自然地坪1.2米。基坑上口边1米范围内不许堆土、堆料和停放机具。各施工人员严禁翻跃护身栏杆；基坑施工期间设警示牌，夜间加设红色灯标志；
3）基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手；
4）坑下人员休息要远离基坑边及放坡处，以防不慎；
5）施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。
7．2施工现场场容管理措施
1）施工现场执行“谁主管，谁负责”的原则，工地项目经理对施工现场管理工作全面负责，一切与建设工程施工活动有关的单位和个人，必须服从管理；
2）现场施工道路为混凝土路面，保持畅通，禁止路面堆放材料、设备；现场设置排水沟，及时将现场雨水排入原有雨水管道；
3）进入现场的土方机械及材料不用时要堆放整齐，不得混乱，每天安排专人保持现场的整洁；
4）进入施工现场的所有人员必须佩带安全帽，非施工人员不准进入施工现场；
5）各种机械定期保养，机械操作人员建立岗位责任制，做到持证上岗，严禁无证操作；
6）天气干燥时，现场适量洒水，减少扬尘。
7）施工现场全体管理人员佩带胸卡。
7．3环境保护措施
1）土方由合格的运输单位施工，并签订运输合同，在合同中明确公司的坏境要求。在现场出入口设专人清扫车轮，并拍实车上或严密遮盖，运载工程土方最高点不超过车辆槽帮上沿50CM，边缘不高于车辆帮上沿10CM，严禁沿途遗洒。并安排专人负责清扫道路；
2）施工现场干燥时，应洒水润湿，以防尘土飞扬；
3）施工材料不得堆放在施工道路上，以保证运输通畅。

8、应急预案
（一）土方坍塌的预防和监控措施
1. 施工前，项目技术负责人或施工员应向作业班组进行技术、质量、安全交底，分工明确，责任落实到人。
2. 土方开挖时，必须有专人在现场统一指挥，按既定方案和程序施工。
3. 对于挖出的泥土，要及时运走或按规定放置，不得随意堆放。
4. 施工中应严格控制建筑材料、模板、施工机械、机具或其他物料在坑边堆放，以避免产生过大的附加荷载，造成基坑边坡失稳造成土方坍塌。
5. 深基坑开挖完后，应尽量缩短暴露的时间，以防其他不可预见的因素造成基坑边坡失稳造成土方坍塌。
6. 基坑开挖过程中，自始至终应作好监测。根据具体周边环境设置监测控制点，按规定每日监测并作好记录，当发现监测数据超标准应及时报告并采取有效措施，防止基坑边坡土方坍塌。

（二）基坑土方坍塌现场应急措施
当边坡变形过大，变形速率过快，周边环境出现开列等险情时应立即停止施工，根据险情原因采取如下应急措施：
1. 坡脚被动区临时压重——将原预备好的砂包抛（堆）至基坑坡脚；
2. 坡顶地面主动区域卸土减载，并严格控制卸载程序；
3. 作好排水、封面处理；
4. 对险情段加强监测。

9、附图
10
开挖示意图
挖土方向
运土方向
