10kv线路拆除施工方案.doc

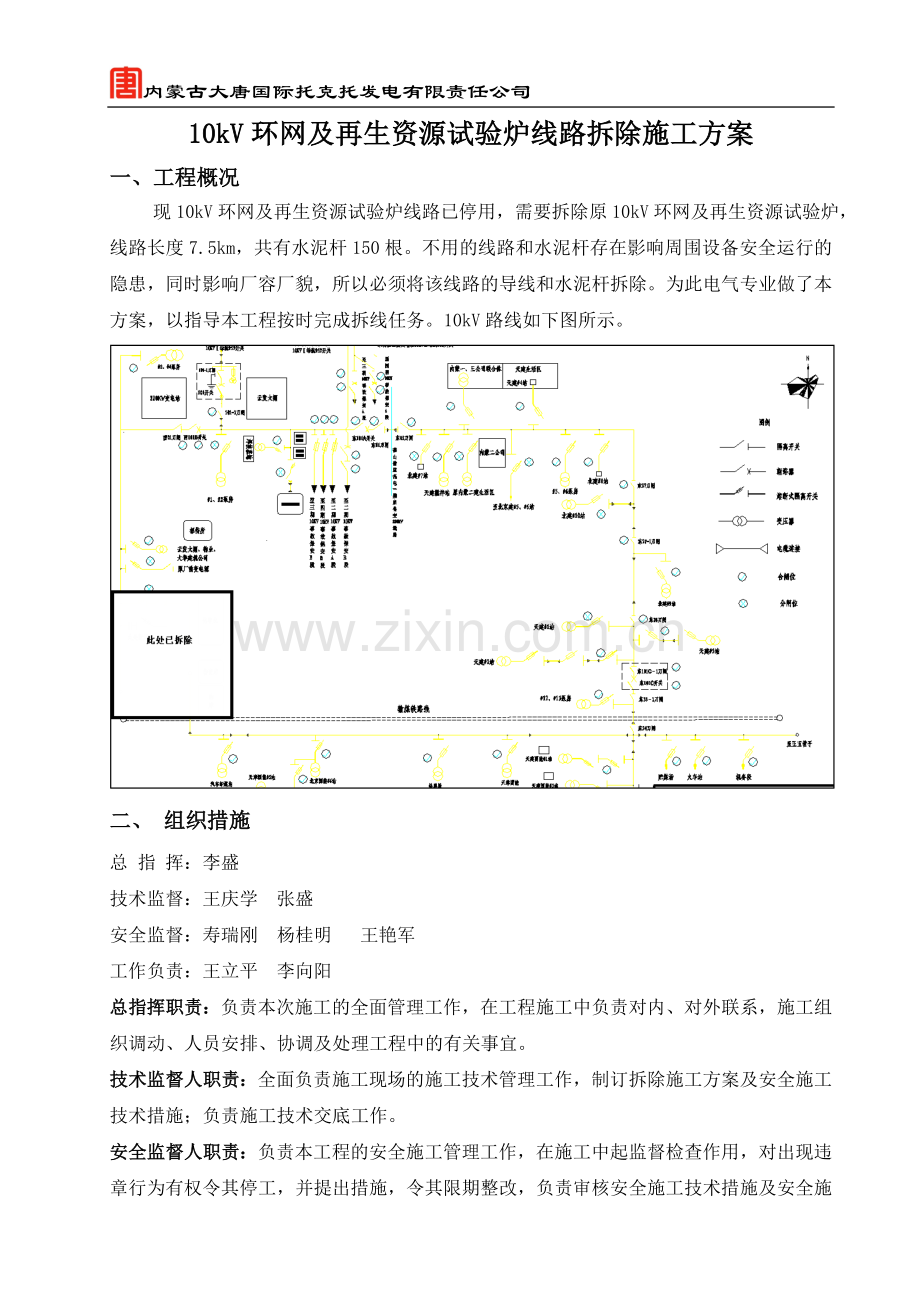

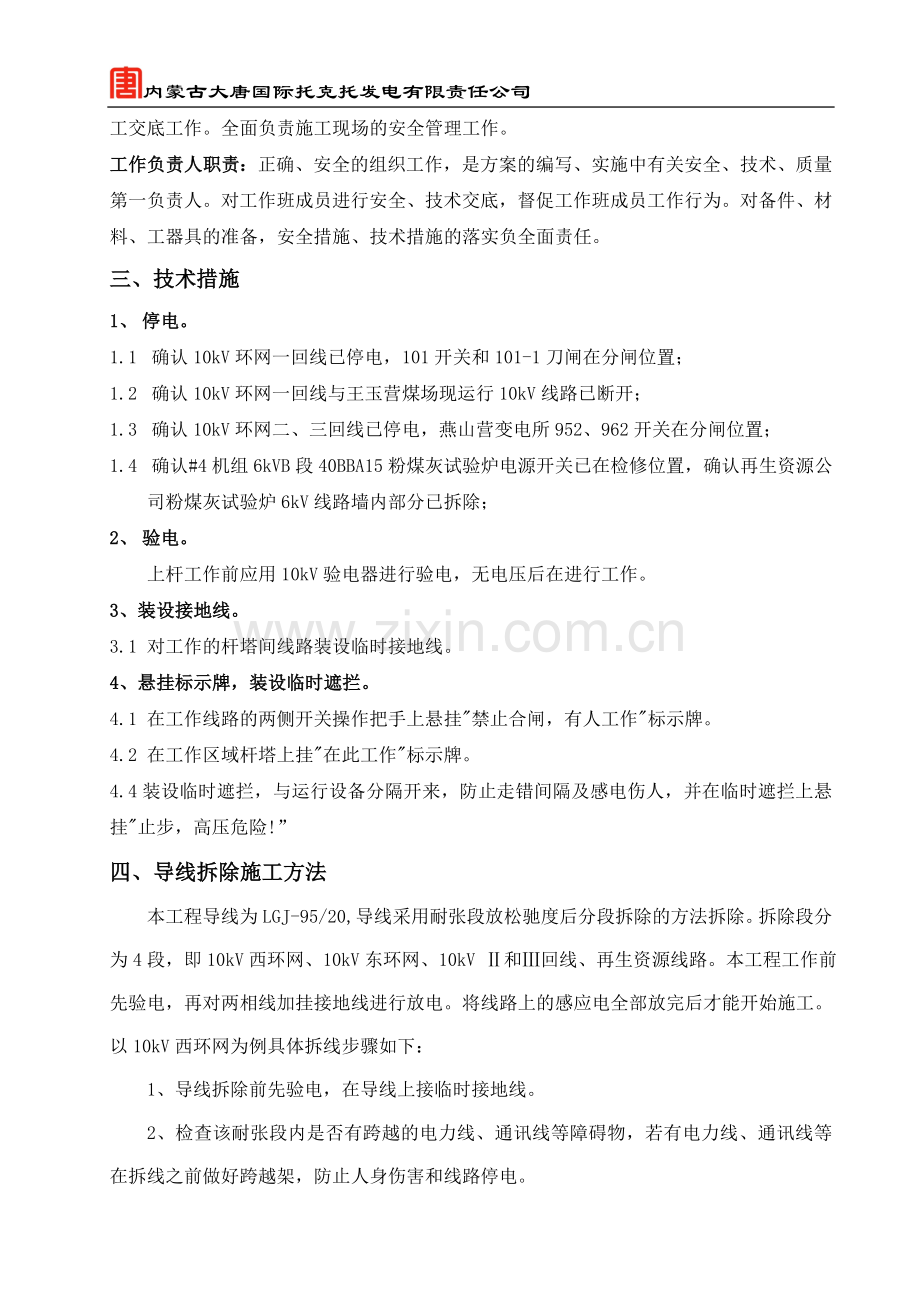

内蒙古大唐国际托克托发电有限责任公司10kV环网及再生资源试验炉线路拆除施工方案一、工程概况 现10kV环网及再生资源试验炉线路已停用，需要拆除原10kV环网及再生资源试验炉，线路长度7.5km，共有水泥杆150根。不用的线路和水泥杆存在影响周围设备安全运行的隐患，同时影响厂容厂貌，所以必须将该线路的导线和水泥杆拆除。为此电气专业做了本方案，以指导本工程按时完成拆线任务。10kV路线如下图所示。二、 组织措施总 指 挥：李盛技术监督：王庆学 张盛 安全监督：寿瑞刚 杨桂明 王艳军工作负责：王立平 李向阳总指挥职责：负责本次施工的全面管理工作，在工程施工中负责对内、对外联系，施工组织调动、人员安排、协调及处理工程中的有关事宜。技术监督人职责：全面负责施工现场的施工技术管理工作，制订拆除施工方案及安全施工技术措施；负责施工技术交底工作。安全监督人职责：负责本工程的安全施工管理工作，在施工中起监督检查作用，对出现违章行为有权令其停工，并提出措施，令其限期整改，负责审核安全施工技术措施及安全施工交底工作。全面负责施工现场的安全管理工作。工作负责人职责：正确、安全的组织工作，是方案的编写、实施中有关安全、技术、质量第一负责人。对工作班成员进行安全、技术交底，督促工作班成员工作行为。对备件、材料、工器具的准备，安全措施、技术措施的落实负全面责任。三、技术措施1、 停电。1.1 确认10kV环网一回线已停电，101开关和101-1刀闸在分闸位置；1.2 确认10kV环网一回线与王玉营煤场现运行10kV线路已断开；1.3 确认10kV环网二、三回线已停电，燕山营变电所952、962开关在分闸位置；1.4 确认#4机组6kV B段40BBA15粉煤灰试验炉电源开关已在检修位置，确认再生资源公司粉煤灰试验炉6kV线路墙内部分已拆除；2、 验电。 上杆工作前应用10kV验电器进行验电，无电压后在进行工作。3、装设接地线。3.1 对工作的杆塔间线路装设临时接地线。4、悬挂标示牌，装设临时遮拦。4.1 在工作线路的两侧开关操作把手上悬挂禁止合闸，有人工作标示牌。4.2 在工作区域杆塔上挂在此工作标示牌。4.4装设临时遮拦，与运行设备分隔开来，防止走错间隔及感电伤人，并在临时遮拦上悬挂止步，高压危险!”四、导线拆除施工方法本工程导线为LGJ-95/20,导线采用耐张段放松驰度后分段拆除的方法拆除。拆除段分为4段，即10kV西环网、10kV东环网、10kV 和回线、再生资源线路。本工程工作前先验电，再对两相线加挂接地线进行放电。将线路上的感应电全部放完后才能开始施工。以10kV西环网为例具体拆线步骤如下： 1、导线拆除前先验电，在导线上接临时接地线。2、检查该耐张段内是否有跨越的电力线、通讯线等障碍物，若有电力线、通讯线等在拆线之前做好跨越架，防止人身伤害和线路停电。3、拆除导线前将导线用20米以上的绝缘绳固定在杆上，用吊车吊住导线的中间部分，下落时人与吊车配合，防止导线迅速下落弹起。4、拆除导线上的挂点螺丝，导线上的所有连接金具。 5、将导线落到地面上，拆除所有的金具。 6、按照运输方便的原则将导线分段卷好，运到露天库。 7、按照同样的方法拆除其他水泥杆间的导线。五、水泥杆拆除施工方法 1、拆除水泥杆前应切断接线扁铁，防止吊的过程中扁铁弹开伤人及周围设备。2、本工程需要拆除的水泥杆为15米的水泥杆，拆除的水泥杆可再利用，因此不可以采用报废性拆除，通过研究决定采用挖基础和吊车吊起的方法进行拆除，对于水泥杆周围环境较复杂，周围有低压电力线、通讯线等设施时应注意杆的倾倒方向，向宽敞和无设备的方向倾倒。3、吊车在吊水泥杆的时应注意吊点的选择，应吊杆的上半部分，防止水泥杆重心失衡伤人和损坏车辆。4、水泥杆拆走以后，要将水泥杆基础坑填平，压实。六、安全及环境保护注意事项 1、施工时，严格执行安全工作票制度，明确分工，各负其责。 2、高空作业应设安全监护人，高空作业人员应使用符合要求的安全防护用品，如安全带、延长绳，安全带必须拴在杆主材或结实牢固的构件上，并随时检查是否可靠。 3、工作前，要检查各种工器具及安全防护用具，不合格及有缺陷的不得使用。 4、施工现场应设置工作区域，除施工人员外，其他非施工人员不得进入作业区域，要特别注意不得让儿童进入作业现场。 5、在施工过程中，必须服从命令听从指挥，不得擅离职守。 6、在拆除杆塔过程中，高空作业垂直下方严禁有人。 7、杆材拆除困难时，应查明原因，严禁强行拆除。 8、所有参加施工的人员必须严格遵守电力建设安全工作规程（架空电力线路部分）的各项规定。进入施工现场的地面人员必须正确配戴安全帽，穿绝缘鞋。 9、现气候干燥，施工地点严禁吸烟加火，以防发生火灾事故。 10、 施工完毕，做到工完料尽场地清，严禁将螺丝袋、废铁丝、一次性饭盒、塑料袋、废弃木料等杂物留在现场，造成环境污染。 11、现场使用机械时注意机油、废油等回收，以免造成环境污染及不慎造成火灾事故。 七、 危险点分析及控制措施：作业项目危险点防范类型预控措施线路杆塔拆旧拆旧措施和方案不严密，或和现场实际情况不符起重伤害物体打击高处坠落触电项目负责人和技术人员应到现场仔细勘察，查明地形及交叉跨越物的情况。应详细核对线路杆塔图纸，查明塔型，计算重量，对特殊塔型要进行计算，制定详细的拆旧方案和步骤，包括人员组织、施工机具的选用和安全要求等。在拆除线路上没有加挂接地线触电拆除线路尤其与附近带电线路平行时，在登塔（杆）前要做好接地措施，以防感应电伤害。拆除转角杆塔不设拉线或拉线对地夹角过大起重伤害应按措施要求在拆除导线的反向侧打好拉线，拉线的对地夹角度数应能满足该塔承受下压力负重的要求。必要时应对横担和塔身进行补强。 导线落地后，冒然带张力开断导线起重伤害物体打击导线在松落地面尚有一定张力的情况下，不得盲目开断导线，应该在导线开断点的两端将线锚住，开断后再将导线向两边慢慢释放。张力较大时则应用地锚锚住导线。线路杆塔拆旧重要交叉如电力线路跨越、公路、河流等没有人员看守或人员配备不足坍塌起重伤害重要的交叉如电力线路跨越、公路、河流以及铁路等应派专人看守，特别是车辆、人流较为密集的公路，应有充裕的看护人员，必要时应请当地交警维持交通秩序。同时要保证通讯的畅通有效。分解拆吊杆塔时，段或片的重量与抱杆允许负重不符，吊点不在吊物中心位置起重伤害应严格按措施要求的步骤进行，不允许因构件难拆而临时加一段（根），禁止超抱杆负重拆吊。应找正吊点中心位置，以防吊片或段吊离塔身时倾斜伤人。分解拆吊杆塔时，抱杆的倾斜角度过大或抱杆的腰箍绳受力起重伤害物体打击在分解拆吊杆塔的片或段时，应严格控制抱杆的倾斜角度，一般不得超过15度。在抱杆吊重状态下，严禁腰箍绳受力。分解拆吊杆塔时，不按顺序拆卸螺栓，随意拆除受力构件，起重伤害物体打击编制措施要详细，写明拆吊杆塔的顺序、步骤和拆除部位，操作人员必须严格按措施要求执行，在拆解过程中如有变化，应事先征得技术人员和现场负责人同意。使用吊车分解拆吊杆塔时，吊车撑脚未伸足起重伤害场地土质应坚实，吊车就位后，四周水平撑脚必须伸足，垂直撑脚下垫木要平稳垫实，以防地面沉陷或垫木滑移造成吊车侧翻。在带电线路旁使用吊车分解拆吊杆塔时，吊车不接地触电吊车必须接地，以防感应电触电。分解拆吊杆塔时，随意抛扔螺丝和构件起重伤害物体打击严禁随意抛扔螺栓和构件，应用绳索传递松落物件。整体倒塔盲目随意，无方向性起重伤害在条件允许的场地整体倒落杆塔，必须在倒落方向的两侧在杆塔上打好临时拉线以控制方向。牵引杆塔倒落的机械必须在杆塔倒落的范围外，现场周围留有安全距离，并用围栏设置警戒区。拆除的杆塔基坑遗留洞孔高处坠落杆塔拆除后，如留有洞孔应立即回填土与地面齐平，以防人员落入洞孔造成伤害。如水泥杆根部或钢筋外露高出地面时，应及时铲除，保持与地面齐平。八、 紧急救援预案8.1 为了防止在线路工程拆除线路施工过程中发生重大人身伤亡事故、机械事故，建立在紧急情况下快速、有效的事故抢险、救援和应急处理机制，保证工程安全顺利进行，根据重大事故应急预案，制定本预案。8.2 组织机构 事故应急救援工作实行施工第一责任人负责制，由安全事故应急救援小组统一指挥抢险救灾工作。当重大安全事故发生后，各有关职能部门要在安全事故应急救援小组的统一领导下，按照预案要求，履行各自的职责，做到分工协作、密切配合，快速、高效、有序地开展应急救援工作。安全事故应急救援小组成员如下：组 长：杨国春副组长：王艳军(常务)成 员： 李盛 王庆学 姚洪伟 王立平 李向阳 师锋 黄晓峰 赵立文8.3 应急救援小组的主要职责 8.3.1、发布启动和解除重大安全事故应急救援预案的命令；8.3.2、按照预案程序的规定，组织、协调、指挥重大安全事故应急救援预案的实施，尽全力减少人员伤亡和财产损失；8.3.3、根据事故发生状态，统一部署应急预案的实施工作，指挥各部门有条不紊的进行抢险工作；8.3.4、在抢险过程中随时掌握预案实施情况，并对预案实施过程中的出现的问题采取适当的处理措施；8.3.5、在负责区域内为事故现场紧急调用各类物资、设备、人员、并提供场地，抢险救灾结束后要负责督促事故单位及时归还或给予补偿；8.3.6、事故发生后，应急救援小组要及时向上级有关部门汇报。对于超出自身处理能力的事故，要及时请示。 8.3.7、对于在重大安全事故应急救援、抢险救灾工作中成绩卓著的部门和个人，安全事故应急小组应给予其适当的表彰和奖励。对不履行救援职责的，延误隐瞒安全事故的，依照有关规定给予处罚。构成安全事故责任罪的，移交司法机关追究刑事责任。8.4 安全事故应急救援流程 8.4.1 事故发生初期，事故现场人员应积极采取应急自救措施, 同时启动施工现场应急救援预案，实施现场抢险，防止事故的扩大。确保应急救援工作的顺利开展。 8.4.2 安全事故应急救援预案启动后，应急救援小组立即投入运作，组长及各成员应迅速到位履行职责，及时组织实施相应事故应急救援预案，并随时将事故抢险情况报告上级。 8.4.3 事故发生后，在第一时间里抢救受伤人员，这是抢险救援的重中之重。同时加强事故现场安全保卫、治安管理和交通疏导工作。 8.4.4当有重伤人员出现时，救援小组应及时提供救护所需药品，利用现有医疗设施抢救伤员。同时拨打急救电话120呼叫医疗援助。其他相关部门应做好抢救配合工作。 8.4.5事故报告：重大安全事故发生后，事故单位或当事人必须将所发生的重大安全事故情况报告事故相关部门： 8.4.6事故现场保护：安全事故发生后，事故单位必须严格保护事故现场，并迅速采取必要措施，抢救人员和财产。因抢救伤员、防止事故扩大以及疏通交通等原因需要移动现场物件时，必须做出标志、拍照、详细记录和绘制事故现场图，并妥善保存现场重要痕迹、物证等。8.5 安全事故应急救援联络方式：序号姓名职责联系方式1杨国春组长138481887782王艳军成员138471901383姚洪伟成员139471861844修波成员138481127115王庆学成员138471901126李盛成员139488113607王立平成员138481888398李益民成员155980029279黄晓峰成员1384715667010李向阳成员15847172919医疗救助：8668120 火警：8668119 9
