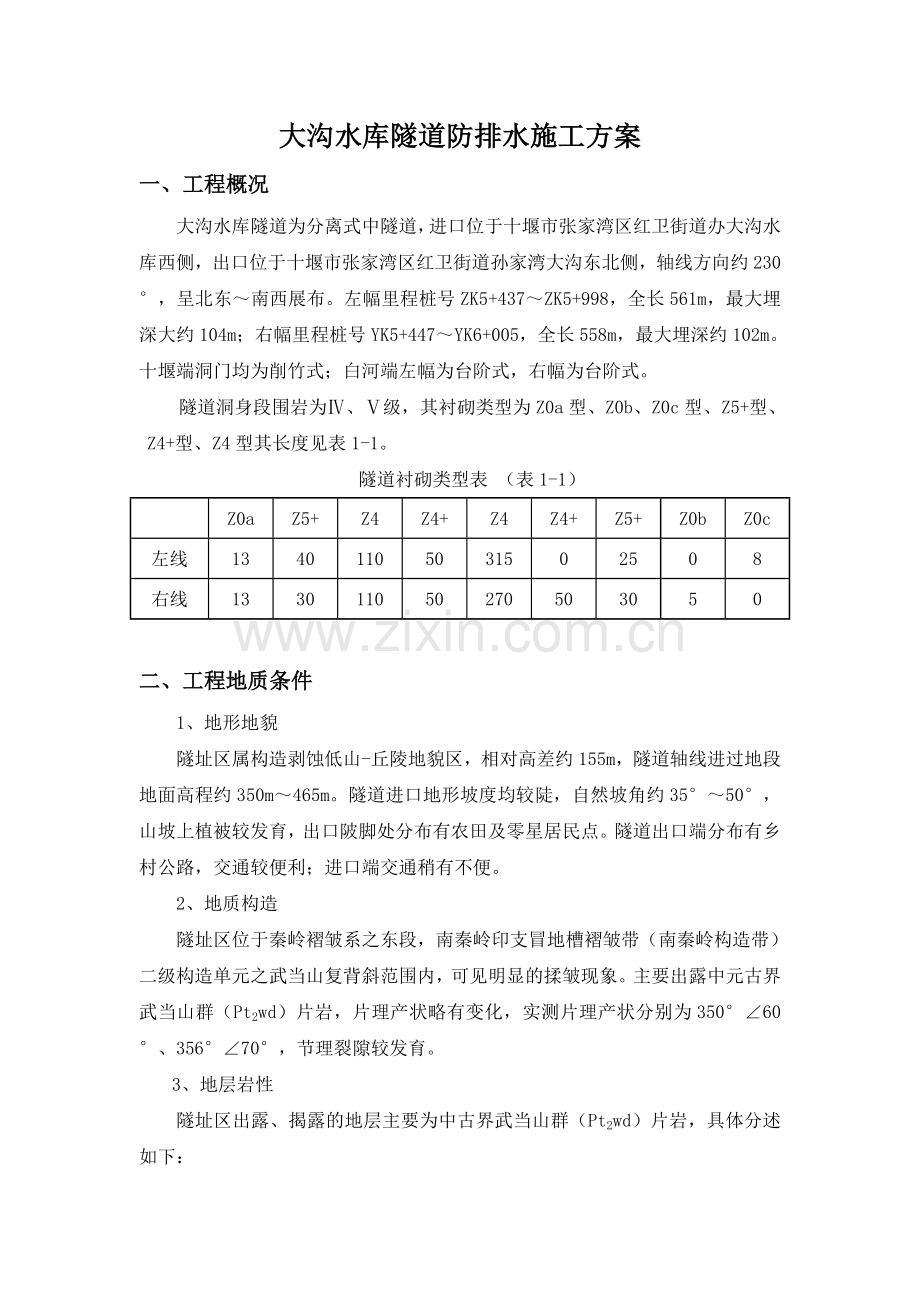

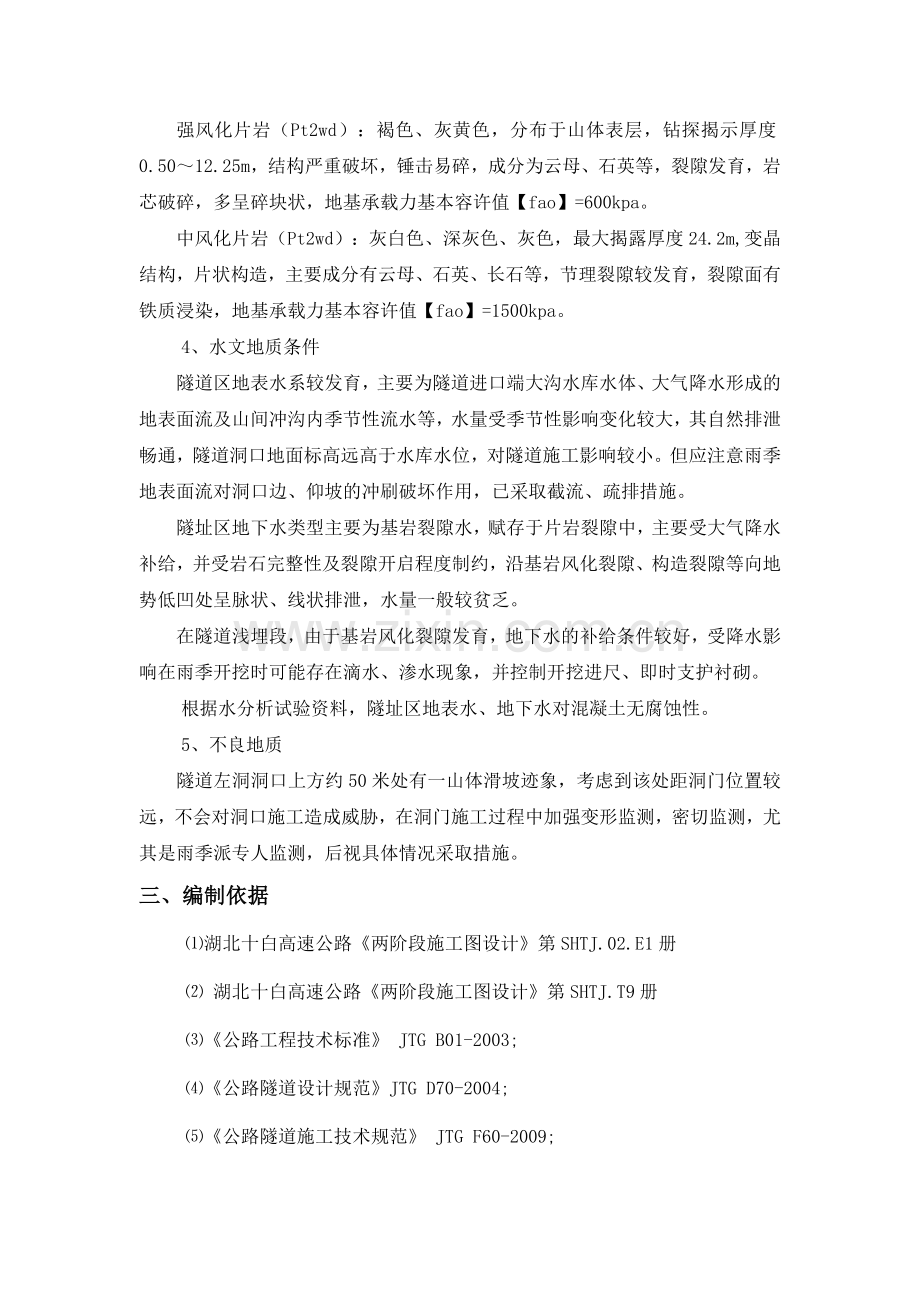

大沟水库隧道防排水施工方案一、工程概况大沟水库隧道为分离式中隧道，进口位于十堰市张家湾区红卫街道办大沟水库西侧，出口位于十堰市张家湾区红卫街道孙家湾大沟东北侧，轴线方向约230，呈北东南西展布。左幅里程桩号ZK5+437ZK5+998，全长561m，最大埋深大约104m；右幅里程桩号YK5+447YK6+005，全长558m，最大埋深约102m。十堰端洞门均为削竹式；白河端左幅为台阶式，右幅为台阶式。隧道洞身段围岩为、级，其衬砌类型为Z0a型、Z0b、Z0c型、Z5+型、Z4+型、Z4型其长度见表1-1。隧道衬砌类型表 （表1-1）Z0aZ5+Z4Z4+Z4Z4+Z5+Z0bZ0c左线13401105031502508右线133011050270503050二、工程地质条件1、地形地貌隧址区属构造剥蚀低山-丘陵地貌区，相对高差约155m，隧道轴线进过地段地面高程约350m465m。隧道进口地形坡度均较陡，自然坡角约3550，山坡上植被较发育，出口陂脚处分布有农田及零星居民点。隧道出口端分布有乡村公路，交通较便利；进口端交通稍有不便。2、地质构造隧址区位于秦岭褶皱系之东段，南秦岭印支冒地槽褶皱带（南秦岭构造带）二级构造单元之武当山复背斜范围内，可见明显的揉皱现象。主要出露中元古界武当山群（Pt2wd）片岩，片理产状略有变化，实测片理产状分别为35060、35670，节理裂隙较发育。 3、地层岩性隧址区出露、揭露的地层主要为中古界武当山群（Pt2wd）片岩，具体分述如下：强风化片岩（Pt2wd）：褐色、灰黄色，分布于山体表层，钻探揭示厚度0.5012.25m，结构严重破坏，锤击易碎，成分为云母、石英等，裂隙发育，岩芯破碎，多呈碎块状，地基承载力基本容许值【fao】=600kpa。中风化片岩（Pt2wd）：灰白色、深灰色、灰色，最大揭露厚度24.2m,变晶结构，片状构造，主要成分有云母、石英、长石等，节理裂隙较发育，裂隙面有铁质浸染，地基承载力基本容许值【fao】=1500kpa。 4、水文地质条件隧道区地表水系较发育，主要为隧道进口端大沟水库水体、大气降水形成的地表面流及山间冲沟内季节性流水等，水量受季节性影响变化较大，其自然排泄畅通，隧道洞口地面标高远高于水库水位，对隧道施工影响较小。但应注意雨季地表面流对洞口边、仰坡的冲刷破坏作用，已采取截流、疏排措施。隧址区地下水类型主要为基岩裂隙水，赋存于片岩裂隙中，主要受大气降水补给，并受岩石完整性及裂隙开启程度制约，沿基岩风化裂隙、构造裂隙等向地势低凹处呈脉状、线状排泄，水量一般较贫乏。在隧道浅埋段，由于基岩风化裂隙发育，地下水的补给条件较好，受降水影响在雨季开挖时可能存在滴水、渗水现象，并控制开挖进尺、即时支护衬砌。 根据水分析试验资料，隧址区地表水、地下水对混凝土无腐蚀性。 5、不良地质隧道左洞洞口上方约50米处有一山体滑坡迹象，考虑到该处距洞门位置较远，不会对洞口施工造成威胁，在洞门施工过程中加强变形监测，密切监测，尤其是雨季派专人监测，后视具体情况采取措施。三、编制依据湖北十白高速公路两阶段施工图设计第SHTJ.02.E1册 湖北十白高速公路两阶段施工图设计第SHTJ.T9册公路工程技术标准 JTG B01-2003;公路隧道设计规范JTG D70-2004;公路隧道施工技术规范 JTG F60-2009;公路工程质量检验评定标准 JTG F80/1-2004;四、隧道防排水施工1、防排水系统软式透水管的安装安装软式透水管前，调查喷混凝土面的渗漏水情况，测绘出渗漏水点平面展示图，会同设计院、监理工程师一道确定软式透水管的布设方案。沿主要渗漏水的节理裂隙布置软式透水管，将拱顶边墙部位的围岩裂隙水导入地面滤水层；节理裂隙不明显的渗漏水较严重的部位，透水管加密，并系统布设。软式透水管的固定：利用形扣环固定软式透水管，将扣环扣住透水管，使之紧贴岩面，扣环本身用膨胀螺栓固定。形扣环采用3cm宽、1mm厚白铁皮或6圆钢制作。两扣环之间间距现场确定，拱部进行加密处理，边墙稍大一些，以两扣环之间透水管不外鼓、不下垂，在混凝土喷射力的作用下不移位为度。软式透水管的接长：首先考虑利用厂家生产的连接套将透水管接长。在没有连接套的情况下，采用如下方法：分别将两根透水管接头端的无纺布去掉，各露出弹簧圈，露出弹簧圈长度10cm左右，两弹簧圈之间咬合连接，然后再用无纺布包裹接头处弹簧圈，使两根透水管连通，在连接处固定扣环加密。软式透水管的交叉固定：采用厂制三通或四通管连接，连接处用无纺布包裹。橡胶止水带铺设施工方法隧道衬砌沉降缝缝设置XZ322-30型中埋式止水带防水，施工缝设置BW型遇水膨胀橡胶止水条。止水带安设工艺，视现场施工条件而定，本隧道砼衬砌采用模板台车与泵送砼。 a、沿设计砼衬砌轴线，每隔不大于0.5m钻一直径为12mm的钢筋孔；b、将制成的钢筋卡，由待灌砼侧向另侧传入，内侧卡紧止水带之一半，另一半止水带平靠在挡头板上。止水带安装位置方案图（7-10）3)、待砼凝固后拆除挡头板，将止水带靠钢筋拉直、拉平，然后弯钢筋卡套上止水带。下环止水带定位方案图（7-11）、施工注意事项a、止水带在安装时及在砼浇筑过程中，注意对止水带的保护，不得被钢筋、石子和钉子刺破，如发现被刺破、割裂现象，必须及时修补。b、在固定止水带和浇筑砼过程中，应防止止水带偏移。c、加强砼振捣，排除止水带底部气泡和空隙，是止水带和砼紧密结合。靠近止水带处的砼最大骨料粒径不超过20mm。防水板铺设施工工艺要点防水板的挂设采用无钉挂设技术。即在自制的台架上，首先将外露的锚杆头割掉，喷射混凝土不平的地方补喷完毕后，用电钻在拱顶按防水板挂带布置的位置钻眼，再用木楔将细铁丝楔在钻孔内，将防水板的挂带与铁丝连接，从拱顶向两侧，依次按防水板的挂带布置钻眼并挂设，但必须保持一定的松弛度，防止防水板与初期支护间有一定的空隙形成空洞；防水板的焊接采用爬行热焊机，焊接从边墙向拱顶再到边墙的焊接顺序。铺设防水板地段距开挖工作面，不得小于爆破所需要的安全距离，二次衬砌灌注混凝土时，不得损坏防水板；在二次衬砌灌注混凝土前，应检查板面和底层密贴情况，搭接焊缝质量，填写质量检查记录。施工方法铺设防水板在铺设台架上进行。铺设台架采用结构简单的临时支架，可用万能杆件拼装，也可使用工地现有的材料加工制作。上部采用108钢管或槽钢弯成与隧道拱部形状相似的支撑架，用丝杠与台架连接，以便其升降；走行部分利用装载机拖行。在衬砌钢筋安装前在钢筋台车上人工铺装。纵向每幅间采用自动爬行热和机焊接。无钉铺设防水板施工工艺框图（7-12）下料准备工作工作台架就位接通电源切断锚杆及钢筋头基面处理钻眼安木铺设防水板（挂吊绳）防水板焊缝和修补防水板质量检查结构施工符合要求不符合要求（4）、隧道防排水施工注意事项由专业防水作业队施作防水层，所有防水施工人员必须经专门培训，经考核合格后方可上岗。防水作业队配备专职防水工程技术人员，负责技术指导、施工组织、监督及质量把关。建立防水施工质量体系，严格把好工序关，质检人员跟随施工过程经常检查防水施工质量，发现问题及时纠正。做到上道工序质量不合格，不准许下道工序施工，以确保防水施工达到技术标准 各种原材料符合现行国家和行业标准的规定，并符合设计要求，使用前向监理上报质量证明文件和试验资料，得到监理同意后方可用于施工，并在施工过程中经常进行检验试验。 防水砼混合料的配比成份和配制方法，符合设计要求和有关技术标准，并通过试验确定。 防水砼和附加防水层施工时，严禁带水、带泥进行防水工程施工。 附加防水层施工过程中，当下道工序或相邻工程同时施工时，对已完成部分进行防护，防止破坏。未采取防护措施，质检工程师有权要求停止其下一工序或相邻工程施工。 防水工程完成后，除设计要求外严禁在其上凿眼打洞，不得已时采取稳妥可靠的防水措施，并会同设计、监理确定后实施。 防水工程的施工工艺严格遵循现行国家及行业规范，并符合招标文件和设计文件的有关规定。五、质量保证措施1、组织保证措施人员保障成立项目经理部、施工区、专业作业队三级管理机构，在全单位范围内选拔有丰富经验的技术工人参与到本工程施工，保证本工程的施工质量。财务保障健全财务体制，配齐财务人员，完善财务制度，严格控制非生产性开支，全力保障资金用于工程和职工、劳工的工资发放上。物资保障成立设备物资部，依据施工进度计划，保证材料按时到达，经检验合格并办理相关手续后使用，杜绝劣质材料进场。设备保障在全公司范围内抽调精良的设备投入到本工程的施工中来，并储备一定数量的设备配件满足正常保养和维修的需要，以保证本工程保质按期完成。2、工作保证措施质量检测措施成立技术质量部和中心试验室，建立项目部、施工区、专业施工队三级自检体系，分部分项工程严格自检、互检、交接检制度，配备足够的技术力量和先进的仪器设备，采用新版本技术规范和验收标准与监理工程师一道严把质量监测关。测量根据设计图纸给定的测量基线和坐标，利用全站仪进行定位和施工放样，利用水准仪进行标高控制，坚持测量三级复核制度，不经换手复核的测量结果无效。试验检验水泥：必须有出厂合格证及出厂日期，并进行抽检；进行标准稠度用水量、凝结时间和安定性试验；进行碱骨料反应试验,选择合格且无碱骨料反应的水泥和骨料。砂浆：根据设计标号，用砂筛天平和烘箱测出砂的级配和含水量、干容重来确定砂浆配比，制作试件，利用压力试验机检验其抗压强度。石料：取样做试件，用压力试验机检验其抗压强度。砂、碎石：按规定频率取样，以砂筛和石筛做筛分试验，以确定其级配。用烘干机、天平测其含水量、干容重等。3、技术保障措施优化施工组织设计，做到科学施工；信息反馈及时，适时调整和优化施工计划，确保工序按时或提前完成。编制详细的实施性施工组织设计和各分项工程施工方案，编制截水沟施工作业指导书，报监理工程师批准后指导施工。做好图纸会审、工前技术交底、工中检查指导和工后总结评比工作，使每道工序有标准、有验收、有结论。加强工程试验与检验工作，建立台帐和施工记录，优选工程施工配合比，经监理工程师批准后执行。做好施工测量放样工作，坚持换手复测，确保路线及各构件定位准确。实行项目总工程师技术岗位负责制，对技术总负责，行使技术否决权。六、安全保证措施1、一般规定工序开工前，详细核对设计文件，根据施工地段的地形、地质、水文、气象等资料，制定相应的安全技术措施。做好施工技术交底的安全注意事项。同时，加强与气象、水文等部门的联系，及时掌握气温、雨雪和汛情等预报，做好防范工作。认真贯彻执行ISO9001：2000质量认证体系中安全控制程序，使安全管理程序化、规范化、制度化。对项目施工人员进行安全技术教育，熟知和遵守本工种的各项安全技术规程、规范。对于从事电气、起重、建筑登高架设作业、焊接、车辆驾驶、爆破等特殊工种的人员，应经过专业培训，获得合格证书后，方准持证上岗。操作人员上岗前，必须按规定穿戴防护用品，施工负责人和安全检查员应随时检查劳动防护用品的穿戴情况，不按规定穿戴防护用品的人员不得上岗。建立安全奖惩制度，利用经济杠杆提高全员的安全生产意识，充分调动安全生产积极性。实行事故报告制度，无论何时，一旦发生危害工程安全事故时，应采取应急措施，开展施救，并及时将事故情况报告监理单位和业主。七、环境保护与水土保持措施1、施工准备阶段施工临时用地规划、布置应充分考虑环境保护的要求，全面规划、合理布局、统筹安排建设用地，堆料场远离饮用水源地、水井、河、渠、池塘等地表水体。混凝土拌和场、预制场、机械加工点尽量远离居民集中点，并采取适当的防范和隔离措施。 加强施工管理，尽最大可能保护红线外施工沿线的地表植被、土地和沿线生态环境。 为避免机械设备碾压农田、破坏林地和地表植被，应对机械、车辆行使车道及范围做标识和划定，禁止车辆随意在划定范围外有地上覆盖物的地面穿行。对已经被车辆碾压破坏的地表应及时植草覆盖，确保场地内无裸露表土。 做好施工便道和施工场地的防护工作，保护自然景观，减少水土流失。新修便道尽量少占耕地、少砍伐树木、少破坏植被，最大限度地减轻对自然景观的破坏。 在工地及周边设立爱护野生动物和自然植被的宣传牌，施工工人进场后，立即进行生态保护教育，明确保护责任。严禁施工人员乱砍滥伐、偷伐盗猎、肆意捕食鱼类、鸟类及其它野生动物。2、临建设施及其他方面保护土地资源，工程完工后采取措施恢复临时用地和施工便道。施工结束后，沿线施工营地、施工便道、拌和站、预制场等临时占地以及弃渣场应复垦或恢复林、草植被。施工过程中产生的废水和生活污水不得直接排入饮用水源、养殖水体、农田灌溉水体。粪便、污水必须经化粪池收集处理，清液还田，底泥定期抽运。食堂污水应先经过隔油池隔油除渣，然后排入化粪池处理。清洗器具的含油废水应通过沉淀池回收处理。 合理规划施工场地内各种机械设备，尽量采用低噪声设备。加强对机械设备的日常维修和保养，每日检查，每周保养。确保良好的运行状态，维持最低噪声的运行状态。 按照“安全、环保、文明、适用”的原则进行施工营地和场地建设，随时保持施工营地和场地整洁、卫生、有序。妥善处理各种固体废弃物，防止污染。废弃的零碎料件、边角料尽量充分利用，水泥袋、包装箱等纸制品全部回收。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。
