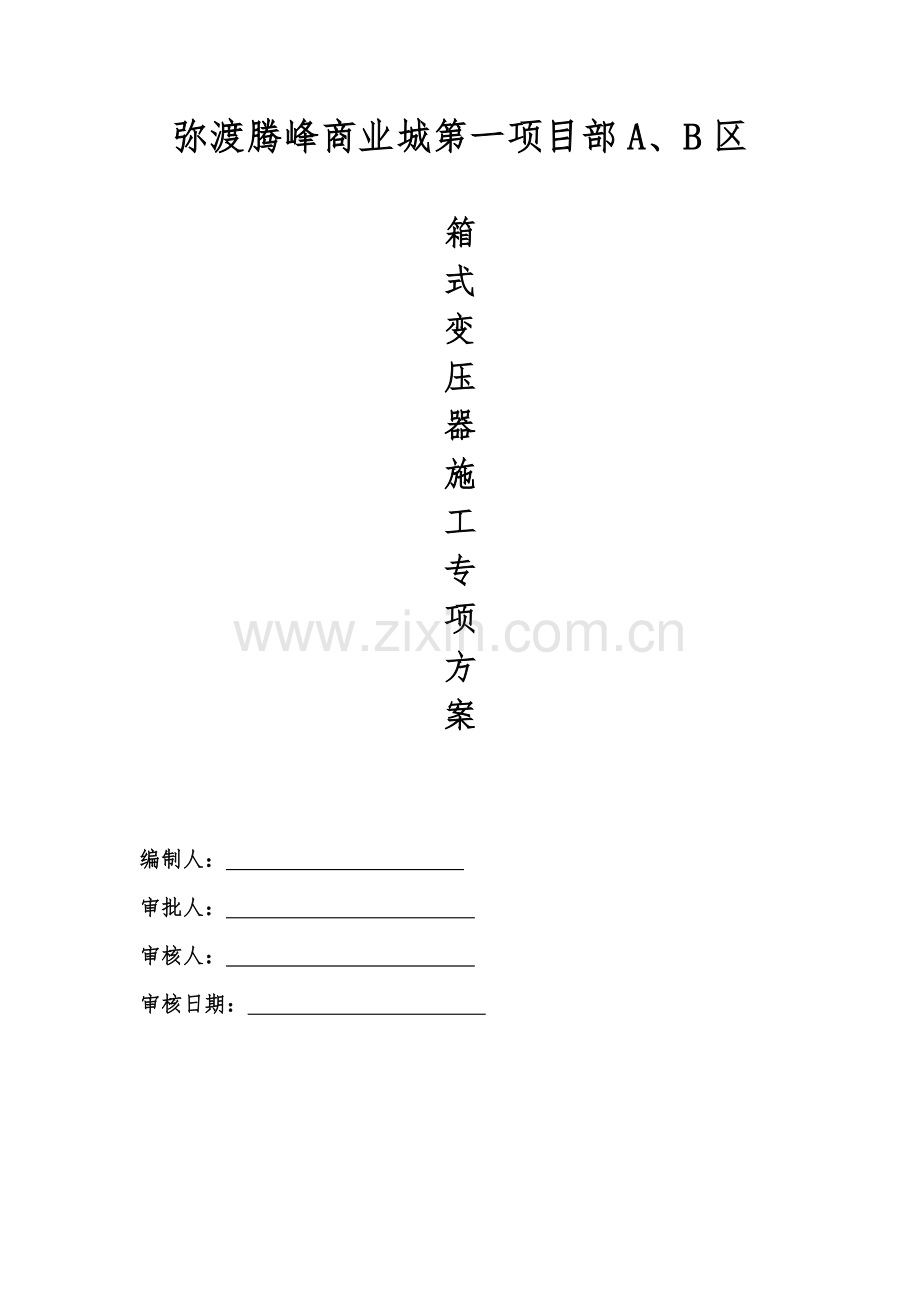

弥渡腾峰商业城第一项目部A、B区

箱
式
变
压
器
施
工
专
项
方
案

编制人：
审批人：
审核人：
审核日期：

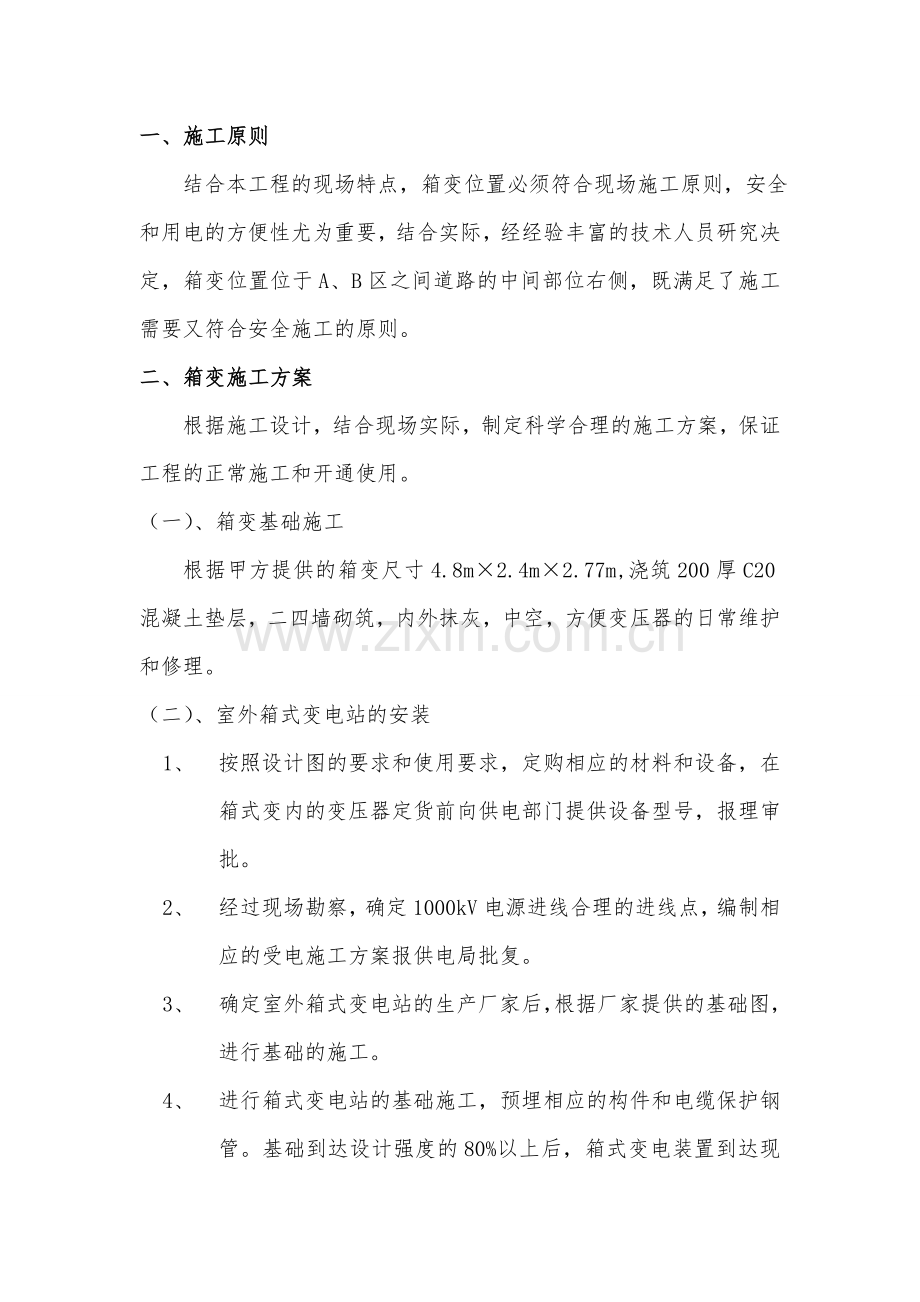

一、 施工原则
结合本工程的现场特点，箱变位置必须符合现场施工原则，安全和用电的方便性尤为重要，结合实际，经经验丰富的技术人员研究决定，箱变位置位于A、B区之间道路的中间部位右侧，既满足了施工需要又符合安全施工的原则。
二、箱变施工方案
根据施工设计，结合现场实际，制定科学合理的施工方案，保证工程的正常施工和开通使用。
（一） 、箱变基础施工
根据甲方提供的箱变尺寸4.8m×2.4m×2.77m,浇筑200厚C20混凝土垫层，二四墙砌筑，内外抹灰，中空，方便变压器的日常维护和修理。
（二）、室外箱式变电站的安装
1、 按照设计图的要求和使用要求，定购相应的材料和设备，在箱式变内的变压器定货前向供电部门提供设备型号，报理审批。
2、 经过现场勘察，确定1000kV电源进线合理的进线点，编制相应的受电施工方案报供电局批复。
3、 确定室外箱式变电站的生产厂家后，根据厂家提供的基础图，进行基础的施工。
4、 进行箱式变电站的基础施工，预埋相应的构件和电缆保护钢管。基础到达设计强度的80%以上后，箱式变电装置到达现场先进行检查，附件齐全、设备完好、无锈蚀或机械损伤后，方可设备的安装。在这个过程中仍要注意基础的养护。
5、 箱变施工完毕后，施工单位先进行设备自调、自检合格，报建设单位委托具有试验资质的试验部门进场试验箱式变电站。
（三）、接地装置的施工
1、 箱式变电站周围打接地网，接地网与周围建筑接地网相连。
2、 接地装置的埋设深度和焊接要求要符合设计的要求和相关规范规定。
3、 接地装置安装完毕后，要在晴朗的天气，地面的湿度达到规范规定的时候，方可进行接地电阻的测试。如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。
4、 接地装置与设备的联接要可靠、美观。
（三）、工程的开通
1、 工程施工完毕后，要编制科学合理的开通方案，上报建设单位和监理部门、供电局审批。
2、 工程竣工验收合格后，按照开通方案进行开通调试合格。
3、 配合使用单位到供电局办理用电手续，交付使用单位使用。
三、质量保证措施
本工程严格按照《质量保证措施》进行规范作业，施工期间相关职能部门应对《质量保证措施》执行情况进行监督检查。以确保质量方针的实施。
箱变施工程序：
１、施工前认真做好测量、放线编制重点部位，重点部位的作业要由专业技术人员知道和质量控制措施，分部、分项工程的施工安排和技术交底等。
２、设备运至施工现场的开箱质量检查必须由监理部门主持，材料的质量由材料部门、质检员、技术员检查。设备材料的合格证，试验报告、使用说明书等质保资料必须齐全。
３、对施工过程中形成的成品、半成品应制定防护方案。对进场施工人员必须进行成品、半成品保护教育。
４、接地体埋设之前，必须经过监理检查接地沟合格后再埋设。
５、设备安装必须按国家标准图集施工。
6、严格按要求做好工程质量的检验，质保资料的收集，不合格品的预防和控制，竣工文件的汇编。
五、安全防护
１、施工人员进场必须进行安全教育、安全操作规程的学习。
２、以书面形式对施工人员进行机具及设备操作安全技术、起重吊装安全技术等的安全技术交底。
３、临时接电要遵守《施工现场临时用电安全技术规范》。烧焊时用好防护用品，雷雨天应停止室外烧焊作业。
４、各种电气设备安装、设备吊装严格按安全规程施工。
