20140328临时用电施工组织设计方案.doc

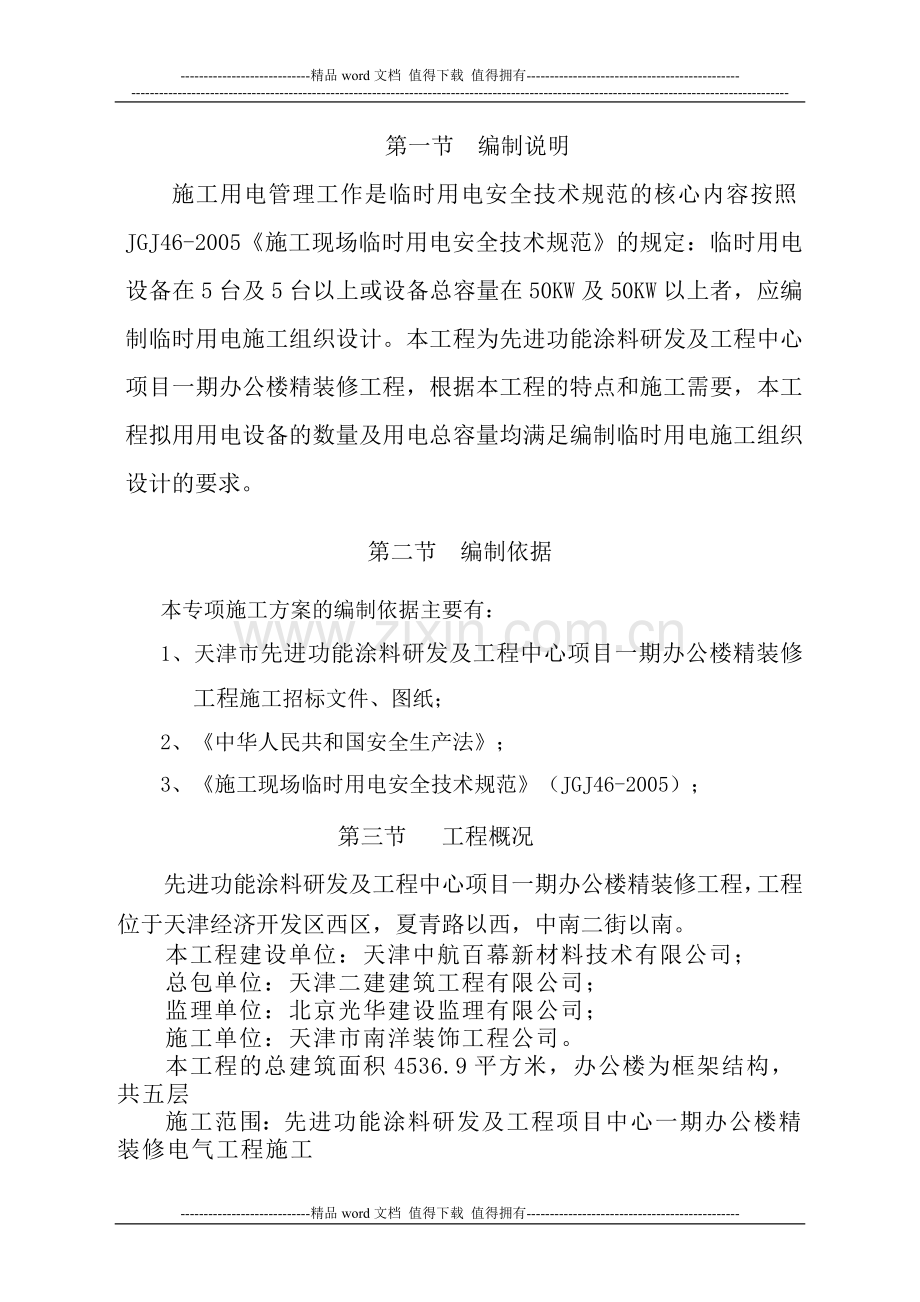

-精品word文档 值得下载 值得拥有-第一节 编制说明 施工用电管理工作是临时用电安全技术规范的核心内容按照JGJ46-2005施工现场临时用电安全技术规范的规定：临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。本工程为先进功能涂料研发及工程中心项目一期办公楼精装修工程，根据本工程的特点和施工需要，本工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组织设计的要求。第二节 编制依据本专项施工方案的编制依据主要有：1、天津市先进功能涂料研发及工程中心项目一期办公楼精装修工程施工招标文件、图纸；2、中华人民共和国安全生产法；3、施工现场临时用电安全技术规范（JGJ46-2005）；第三节 工程概况先进功能涂料研发及工程中心项目一期办公楼精装修工程，工程位于天津经济开发区西区，夏青路以西，中南二街以南。本工程建设单位：天津中航百幕新材料技术有限公司；总包单位：天津二建建筑工程有限公司；监理单位：北京光华建设监理有限公司；施工单位：天津市南洋装饰工程公司。本工程的总建筑面积4536.9平方米，办公楼为框架结构，共五层施工范围：先进功能涂料研发及工程项目中心一期办公楼精装修电气工程施工第四节 临电设计思路.1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，确定所用机械设备的位置和二级配电的层次及导线架设的布置等。2、 确定电源进线，总配电箱、分配电箱等的位置及线路走向；2.1整个施工现场按二级配电内容形式布置（示意图表示）；总配电箱分配电箱开关箱用电设备，配电箱、开关箱按现场顺时针逐一编号，箱内所用开关明显的标志注明，其回路和所控用电设备等所运行的开关箱均有专人负责，整个施工现场有持证电工按时检查和不定期检查，以防发生触电事故。2.2 配电线路由建设单位送至我单位的指定位置，严格按三相五线制（TN-S系统）覆盖施工现场，做到工作零线和保护零线严格分开，正常情况下不带电的金属外壳必须和保护零线相连接，工作零线仅用于负载220V照明及220V用电设备。其中保护零线与其他各导线颜色应区别开来，宜采用黄/绿双色线，严禁黄/绿双色线作负荷线用。2.3 施工现场使用配电箱、开关箱，对固定式的安装高度要求箱底与地面的垂直距离为0.7-0.8M，手持电动工具应采用移动式开关箱，内装漏电保护器，配电箱、开关箱进出线口一律设在箱体的下底面且有防绝缘损坏措施，整个施工现场采用三级配电二级保护，在配电箱和开关箱内装设漏电保护器，使之具有分级分段的保护功能，有门、有锁、有防雨措施，箱内无杂物。配电箱的采购、安装、维修均应按有关规范、规定执行。2.4 从总配电箱至各分配电箱间导线架设均为架空明设。每层设一个分电箱，并根据施工需要将电引至各用电点。第五节 施工平面布置及临时设施布置本工程施工场地包括办公生活区及主要施工临设的布置区。施工过程中搞好施工平面布置，使人进入施工现场，感受到干净、整齐、环保、秩序井然，与一般工地对比有其独特之处。1、工地目前有两个出入口,一个位于场地东南方向, 另一个位于场地西南方向,大门设置铁门封蔽。工地出入口布设如平面布置图所示，本工程现已完成围蔽。2、施工用临设主要布置在如平面布置图所示的位置上，设有项目经理部办公室、业主办公室、监理办公室、会议室、材料室（仓）、保卫室以及宿舍等等，施工单位办公室、业主办公室、监理办公室、会议室、宿舍等采用组合板房。三、临时用电布置在电源接驳口设总配电箱，并设置二级分配电箱及开关箱，配电箱分布在用电设备相对集中的地方，箱内需设置自动空气开关、漏电开关、闸刀（三相或单相根据负荷类型确定），各配电箱必须作重复接地，现场所有设备必须实施一机一闸一箱一漏电开关制。临时施工用电配置流线图总配电箱分配电箱分配电箱开关箱子开关箱子开关箱子开关箱子设备设备设备设备第七节 安全用电技术措施和电气防火措施一、安全用电技术措施1. 实行可靠的保护接零，现场用电采用TN-S接零保护系统，保护零线应由工作接地线或配电室的零线或第一级漏电保护器，电源侧的零线引出，保护零线应与工作零线分开单独敷设，禁止他用，保护零线PE必须采用绝缘双色线，保护零线需在总配电箱、配电线路中间和末端作不少于三处重复接地，重复接地应于保护零线相连接，各配电箱外壳和各用电设备外壳均应与保护零线相连接，保护零线和重复接地电阻102. 合理配置漏电保护器，现场配电箱和开关箱，至少配置三级配电两级保护，漏电保护器选用电流动作型，开关箱内漏电保护器的额定动作电流不大于30MA，额定漏电动作时间不大于0.1S，手持电动工具用的漏电保护器的漏电动作电流不应大于15MA，漏电动作时间不应大于0.1S。3. 开关箱实行一机一闸一箱一保护。4. 配电箱使用推荐产品，开关电器，装置必须端正、牢固，配电箱、开关箱应配锁，并专人负责。二、安全用电组织措施1、负责人：伍小东2、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。3、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，载明交底日期。4、建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等以监视临时用电工程是否安全可靠，并做好检测记录。5、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、内容、技术措施、处理结果、维修人员、验收人员等。6、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。7、建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-88建筑施工安全检查评分标准定期对现场用电安全情况进行检查评估。8、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机，落实到人，并辅以必要的奖惩。9、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，经过考核合格者持证上岗。禁止无证或随意串岗。10、强化安全用电领导体制，改善电气技术队伍素质。三、电气安全防火措施：1、技术措施：、合理配置额定更换各种保护电器，对电路和设备的过载短路故障进行可靠性保护。、加强电器设备的相间和相地间绝缘，防止闪烁。、在电器装置和线路周围不堆易燃、易爆和腐蚀介质的物品，不准用火源，现场适当配置灭火器。2、电器防火组织措施、建立电气防火责任制，加强电器防火重点场所的烟火管理。、建立电气防火教育制度，经常进行电气防火知识教育，提高各类用电人员的防火知识和防火意识。、建立电气防火检查制度，发现问题及时处理。、第八节 临时用电管理制度一、 供用电设施投入运行前，建立、健全用电管理机构，组织好运行、维护专业班组，明确管理机构与专业班组的职责。二、 建立、健全供用电设施的运行及维护操作规定；运行及维护人员必须学习这些操作规定，熟悉本项目的供用电系统。三、 建立用电安全岗位责任制，明确各级用电安全负责人。四、 用电设施的运行及维护人员必须具备下列条件：1 、经医生检查无妨碍从事电气工作的病症。2 、掌握必要的电气知识，考试合格并取得合格证书。3 、掌握触电解救法和人工呼吸法。五、运行及维护人员，必须学习和熟悉本规范的有关规定，并应每年考试一次。因故间断工作连续3个月以上者，必须重新学习本规范，并经考试合格后方可恢复电气工作。六、新参加工作的维护电工、临时工、实习人员，上岗前必须经过安全教育，考试合格后在正式电工带领下，方可参加指定的工作。六、 低压配电装置、低压电器和变压器，有人值班时，每班应巡视检查1次。无人值班时，至少应每周巡视1次。七、 线路的巡视和检查，每月不应少于1次。八、 维修后投入运行的电气设备、施工机具、机械，在72h内应加强巡视，无异常情况后，方可按正常周期进行巡视。九、 电气设备、施工机具或线路的停电检修，应遵守下列规定：1 、一次设备完全停电，并切断变压器和电压互感器二次侧开关或熔断器。2、 设备或线路切断电源并经验电确无电压后，方可装设接地线，进行工作。3、 工作地点均应悬挂相应的标示牌。十一、用电管理应符合下列要求：1、接引电源工作，必须由维护电工进行，并应设专人进行监护。2、施工用电用毕后，应由施工现场用电负责人通知维护班组，进行拆除。3、严禁非电工拆装电气设备，严禁乱拉乱接电源。4、配电室和现场的开关箱、开关柜应加锁。5、电气设备明显部位应设“严禁靠近，以防触电”的标志。6、接地装置应定期检查。7、施工现场大型用电设备、大型机具等，应有专人进行维护和管理。-精品word文档 值得下载 值得拥有-
