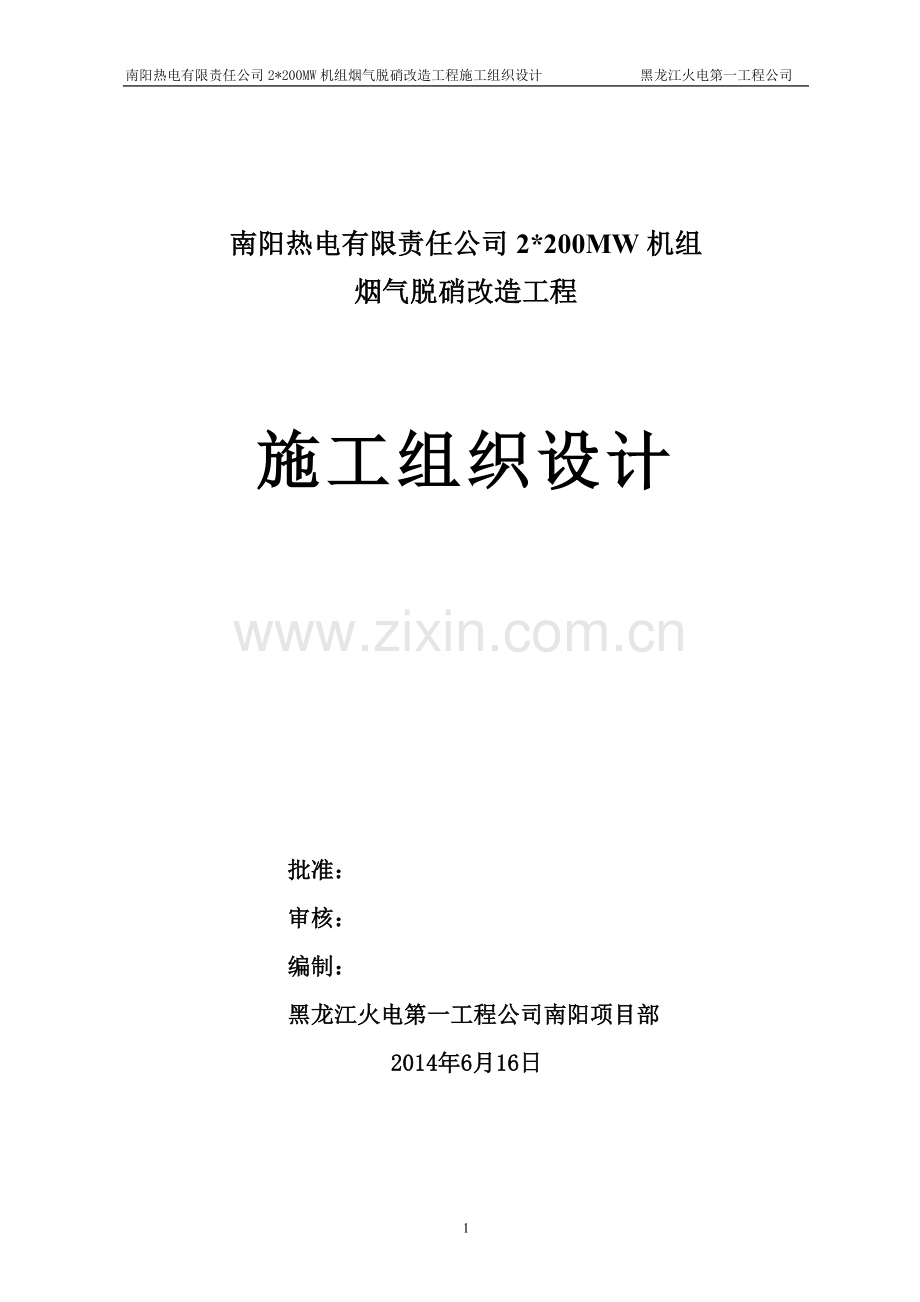

南阳热电施工组织设计.doc

南阳热电有限责任公司2*200MW机组烟气脱硝改造工程施工组织设计 黑龙江火电第一工程公司

南阳热电有限责任公司2*200MW机组
烟气脱硝改造工程

施工组织设计

批准：
审核：
编制：
黑龙江火电第一工程公司南阳项目部
2014年6月16日
1

南阳热电有限责任公司2*200MW机组烟气脱硝改造工程施工组织设计 黑龙江省火电第一工程公司

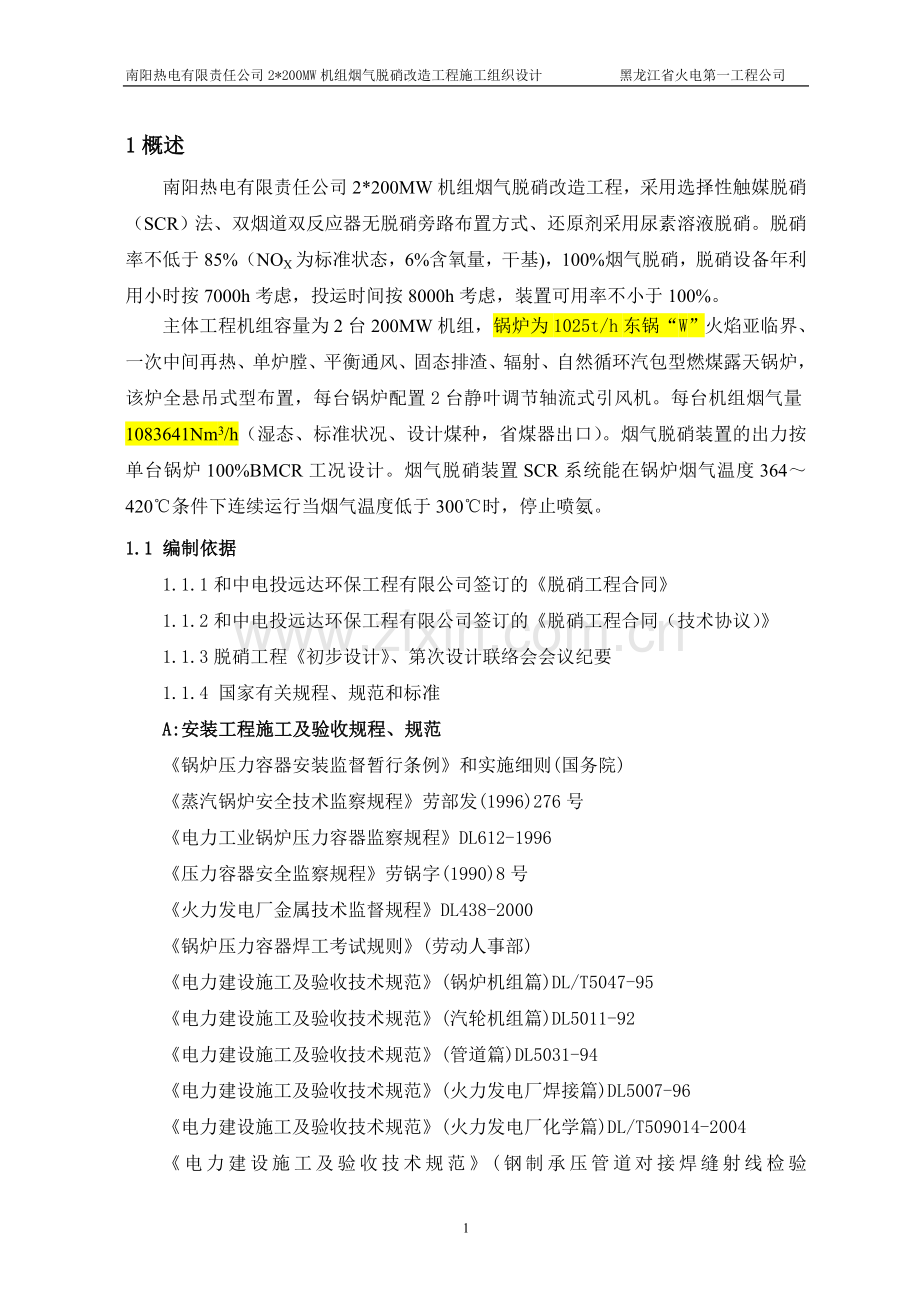

1概述
南阳热电有限责任公司2*200MW机组烟气脱硝改造工程，采用选择性触媒脱硝（SCR）法、双烟道双反应器无脱硝旁路布置方式、还原剂采用尿素溶液脱硝。脱硝率不低于85%（NOX为标准状态，6%含氧量，干基)，100%烟气脱硝，脱硝设备年利用小时按7000h考虑，投运时间按8000h考虑，装置可用率不小于100%。
主体工程机组容量为2台200MW机组，锅炉为1025t/h东锅“W”火焰亚临界、一次中间再热、单炉膛、平衡通风、固态排渣、辐射、自然循环汽包型燃煤露天锅炉，该炉全悬吊式型布置，每台锅炉配置2台静叶调节轴流式引风机。每台机组烟气量1083641Nm3/h（湿态、标准状况、设计煤种，省煤器出口）。烟气脱硝装置的出力按单台锅炉100%BMCR工况设计。烟气脱硝装置SCR系统能在锅炉烟气温度364～420℃条件下连续运行当烟气温度低于300℃时，停止喷氨。
1.1 编制依据
1.1.1和中电投远达环保工程有限公司签订的《脱硝工程合同》
1.1.2和中电投远达环保工程有限公司签订的《脱硝工程合同（技术协议）》
1.1.3脱硝工程《初步设计》、第次设计联络会会议纪要
1.1.4 国家有关规程、规范和标准
A:安装工程施工及验收规程、规范
《锅炉压力容器安装监督暂行条例》和实施细则(国务院)
《蒸汽锅炉安全技术监察规程》劳部发(1996)276号
《电力工业锅炉压力容器监察规程》DL612-1996
《压力容器安全监察规程》劳锅字(1990)8号
《火力发电厂金属技术监督规程》DL438-2000
《锅炉压力容器焊工考试规则》(劳动人事部)
《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-95
《电力建设施工及验收技术规范》(汽轮机组篇)DL5011-92
《电力建设施工及验收技术规范》(管道篇)DL5031-94
《电力建设施工及验收技术规范》(火力发电厂焊接篇)DL5007-96
《电力建设施工及验收技术规范》(火力发电厂化学篇)DL/T509014-2004
《电力建设施工及验收技术规范》(钢制承压管道对接焊缝射线检验篇)DL/T5069-1996
《电力建设施工及验收技术规范》(管道焊缝超声波检验篇)DL/T5048-95
《电力建设施工及验收技术规范》(热工自动化) DL/T51905-2004
《电力建设施工及验收技术规范》(电气装置安装工程高压电器施工及验收规范)GBL147-90
《电力建设施工及验收技术规范》电气装置安装工程电力高压电器、油浸电抗器、互感器施工及验收规范GBJ148-90
《电力建设施工及验收技术规范》电气装置安装工程母线装置施工及验收规范GBJ149-90
电气装置安装工程电气设备交接试验标准GB50150
电气装置安装工程电缆线路施工及验收规范GB50168-91
电气装置安装工程接地装置施工及验收规范GB50169-92
电气装置安装工程旋转电机施工及验收规范GB50170-92
电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-91
电气装置安装工程蓄电池施工及验收规范)
《火电施工质量检验及评定标准》
《火电工程调整试运质量检验及评定标准》建质[1996]111号
《电力工业技术管理法规(试行)》(80)电技字第26号
《火力发电厂基本建设工程启动及竣工验收规程》电建[1996]159号
《火电工程启动调试工作规定》建质[1996]40号
以上标准在执行过程中若有新版标准则由质检中心站、建设单位、监理协调执行。
除上述规范、标准外，凡国家发布的强制性规范、标准都是本工程施工遵循的标准。
本工程所涉及的其它行业标准、生产厂家标准。
除上述国家及电力工业部颁发的规范、规程以外，检查验收仍需遵照如下图纸、文件。
经会审签证的施工图纸和设计文件。
批准签证的设计变更。
设备制造厂家提供的图纸和技术文件。
项目法人与施工单位、设备材料供货商单位签订的合同文件中有关质量的条款。
项目法人与监理单位签订的合同文件及相关监理文件。
B: 施工安全规程、规范
电力部《电力建设安全健康与环境管理工作规定》
电力部《火电工程施工安全设施规定》
电力部《电力施工企业安全性评价》
电力部《火电工程施工现场专业安全检查表》
电力部《电业生产事故调查规程》
电力部《电力建设安全工作规程》（火力发电厂部分）
电力部《电力建设文明施工规定及考核办法》
《职业安全卫生管理体系试行标准》
《中华人民共和国劳动法》
《中华人民共和国消防法》
《中华人民共和国环境保护法》
《中华人民共和国道路交通管理条例》
《女职工劳动保护规定》
《化学危险品安全管理条例》
GB/T24001-1996idt ISO:1996环境管理体系 规范和使用指南
《职业病防治法》
《机关、团体、企业、事业单位消防安全管理规定》

1.2 厂址位置
南阳热电有限责任公司南阳高新区
2 脱硫装置系统主要工程量
A、工艺部分
序 号
设备名称
单 位
数量
备 注
一
氨区及喷射系统

氨卸料压缩机
台
2

液氨储罐
台
2

储罐平台扶梯
t
10

液氨蒸发槽
台
3

氨气缓冲罐
台
2

液氨稀释罐
台
1

喷淋装置
套
2

废水泵
台
2

压缩空气罐
只
1

洗眼器
只
1

卸氨万向接口器
套
1

氨气、空气混合器
套
4

稀释风机
套
4

氨喷射格栅
套
4

氮气排瓶
套
1

二
反应器本体系统

1.1
反应器

壳体
t
450

支撑钢结构
t
380

整流栅格
t
30

烟气取样管
t
0.5

密封装置
t
3

反应器支座
套

1.2
烟道系统

进口烟道
t
450

出口烟道
t
200

导流板
t
80

进口烟道膨胀节
套
8

出口烟道膨胀节
套
4

1.3
空气压缩罐
只
2

三
催化剂

1
蜂窝式催化剂
m3
952

2
催化剂辅助设备

电动葫芦
套
2

手动葫芦
套
2

四
吹灰系统

耙式蒸汽吹灰器
套
36
不含备用层

吹灰蒸汽管路系统
t
14

疏水器
套
6

声波吹灰器
套
36
不含备用层
五
管道油漆
t
5

六
保温及防腐
套

烟道，SCR反应器保温材料
m3
1800

管道保温材料
m3
150

保温钢结构
t
15

烟道，SCR反应器的外护板
m2
9000

管道外护板
m2
3000

七
消防系统
套

室外消防栓（地下式）
套
2

标准型开式喷头
个
60

推车式磷酸铵盐灭火器
只
4

手提式磷酸铵盐灭火器
只
8

手提式磷酸铵盐灭火器
只
4

手提式二氧化碳灭火器
只
4

八
通风

仪控间轴流风机
台
3

电气间轴流风机
台
3

九
空调

仪控间立柜式空调
台
2

台
1

SCR区电气室
台
2

十
管道材料

氨储存制备系统
吨
15

稀释空气系统
吨
20

工艺水系统
吨
2

压缩空气系统
吨
3

吹灰系统
吨
5

消防水系统
吨
5

其它
吨
5

B、电气部分
序号
设备名称
单位
数量
备注
1
0.4kV配电装置

1.1
SCR区MCC段配电柜

低压抽屉式开关进线柜
台
2

隔离变压器柜
台
2

低压抽屉式开关馈线柜
台
4

1.2
氨区MCC段配电柜

台
1

台
2

2
低压动力箱

通风机及空调配电箱
台
3

就地控制箱
台
2

3
电缆

3.1
低压动力电缆

阻燃型交联聚氯乙烯绝缘聚氯乙烯护套电缆
km
4.8

km
0.8

km
0.3

km
0.1

km
1.2

3.2
控制电缆

阻燃聚氯乙烯绝缘聚氯乙烯护套屏蔽控制电缆
km
2

km
2.5

阻燃型计算机屏蔽控制电缆
km
3

4
检修系统

检修电源配电箱
台
5

防爆检修电源配电箱
台
1

移动式安全变压器箱
台
2

5
照明系统

5.1
照明配电箱

正常照明配电箱
台
3

防爆照明配电箱
台
1

5.2
照明灯具

荧光灯
套
50

三防混光灯
套
100

防爆三防灯
套
25

插座
套
12

开关
套
16

安全出口灯
套
8

5.3
电线
km
5.2

km
1.5

6
安全滑线

滑线
km
0.2

7
防雷接地系统

接地网导体
t
2

接地网导体
t
2

接地极
t
1.6

避雷针
套
4

接地井
套
6

其他
t
1.6

km
1.6

8
电缆构筑物

8.1
电缆敷设

电缆配管
t
2

电缆桥架
t
10

金属软管
m
120

金属软管接头
套
80

8.2
电缆防火阻燃材料

防火堵料
t
1

防火涂料
t
0.6

防火包
m3
0.6

防火包带
km
0.4

耐火槽盒
付
6

耐火隔板
㎡
4

9
安装材料

槽钢
t
0.1

角钢
t
0.4

镀锌钢管
t
0.8

镀锌扁钢
t
0.2

10
SCR区通讯系统

电话机
套
6

分线盒
个
2

通信电缆

电话电缆
km
1

电话电缆
km
0.2

C、热控部分
序号
名 称
单位
数量
备注
一
SCR区

1
热电阻
只
8

2
热电偶
只
40

3
防爆热电阻
只
8

4
压力变送器
台
30

隔爆压力变送器
台
8

5
锥形流量计
台
4

皮托管流量计
台
4

6
入口烟气分析仪
套
4

7
出口烟气分析仪
套
4

8
氨逃逸检测装置
套
4

9
氨泄漏监测仪
套
2

10
调节型气动执行机构
台
4

11
开关型气动执行机构
台
12

12
U型差压计
台
6

孔板
台
72

13
氨用压力表
块
12

压力表
块
6

14
双金属温度计
个
10

二
氨区

1
压力表
块
3

氨专用压力表
块
9

2
防爆热电阻
只
9

3
压力变送器
台
15

4
差压液位变送器
台
2

5
就地流量计
台
1

涡街流量计
台
1

超声波液位计
台
1

6
双金属温度计
个
1

9
调节型气动执行机构
台
3

调节型气动执行机构
台
3

10
开关型气动执行机构
台
16

11
氨泄漏监测仪
套
6

三
其他安装材料和辅件

1
电缆

1.1
铜芯聚乙烯绝缘聚乙烯护套铜丝编织分屏及总屏阻燃计算机电缆
km
7.5

km
1.8

1.2
铜芯聚乙烯绝缘聚乙烯护套铜丝编织阻燃控制电缆
km
6

km
0.8

km
3.2

1.3
用阻燃型交联聚乙烯绝缘聚乙烯护套钢带铠装铜芯电缆
km
4

km
2.2

1.4
铜芯聚乙烯绝缘聚乙烯护套铜丝编织分屏及总屏阻燃K分度补偿电缆
km
2.3

1.5
接地电缆
km
0.3

1.6
伴热电缆
km
0.4

2
材料

2.1
电缆桥架
吨
1

2.2
电缆桥架
吨
2

2.3
电缆桥架
吨
2

2.4
桥架盖
吨
0.5

2.5
桥架盖
吨
1

2.6
桥架托臂
吨
0.8

2.7
桥架托臂
吨
1

2.8
防堵取样装置
个
20

2.9
不锈钢管
米
600

3
截止阀
个
80

3.1
截止阀
个
40

3.2
气源管
个
40

3.3
气源管
个
40

3.4
气源管
个
40

3.5
气源管
米
60

3.6
气源管
个
40

3.7
管接件
个
200

3.8
镀锌钢管
吨
1

3.9
镀锌钢管
吨
1.5

4.0
金属软管
米
150

4.1
金属软管
米
350

4.2
金属软管管接头
个
300

4.3
金属软管管接头
个
500

4.4
电缆防火材料
吨
1

4.5
接线盒
个
40

4.6
槽钢
吨
0.5

4.7
角钢
吨
0.4

4.8
防爆金属绕性管及接头
套
70

五
控制系统

1
SCR-DCS
套
2

2
氨区-DCS
套
1

3
火灾报警系统
套
1

4
工业电视系统
套
1

六
其它

1
仪表电源盘
面
3

2
变送器保护箱
面
40

D、土建部分
序号
项 目 名 称
数量
单位

1
钢平台、扶梯及钢支架（2台机组）

1.1
SCR反应器支架
760.0
t

1.2
镀锌钢格板
80.0
t

1.3
反应器钢结构
800.0
t

1.4
平台
100.0
t

1.5
栏杆
1200.0
m

1.6
高强螺栓
22.8
t

1.7
原锅炉钢结构加固
100.0
t

5
附属工程

6
其它

反应器油漆（仅底漆一道）
16000.0
m2

零星钢结构
20.0
t

预埋件
4.0
t

地脚螺栓
6.0
t

SCR区电控室夹心板
513
m2

防火门
15.12
m2

防火窗
22.5
m2

3 工程管理目标
通过参与建设的各方严密组织、精心设计、科学管理，中孚电力脱硝特许经营项目应实现以下管理目标。
3.1 安全目标
1、不发生人身重伤及以上事故；
2、不发生一般及以上机械、设备事故；
3、不发生误操作事故；
4、不发生一般及以上火灾事故；
5、不发生负同等责任的一般及以上交通事故；
6、不发生一般及以上环境污染事故；
7、不发生垮（坍）塌事故和群体卫生健康事故；
8、努力降低人为对周边环境造成的影响；
9、争创远达公司同期工程项目安全文明施工、环境保护管理一流现场。
认真贯彻“一切事故都是可以避免的”的安全、环境管理理念并落实“安全环保，以人为本，严守法规，文明施工”管理方针，杜绝重大安全事故、机械、设备事故、火灾事故及环境污染事故，控制人身轻伤事故，实现安全、环境事故“零”目标。
3.2 质量目标
1、单位工程竣工一次交验合格率100%；
2、分项工程合格率100%，优良率≥ 95%；
3、系统调试一次通过率90%以上；
4、脱硝电气系统受电一次成功；
5、脱硝系统通烟一次成功。
4 组织机构及资源投入计划
4.1 组织机构
南阳热电烟气脱硝改造工程按照国家项目工程管理规范，承包方将成立项目经理部负责本项目的实施，认真履行国家项目工程管理规范要求的项目经理部职责，选择合理的设计、设备分包商，在资源、技术、管理等方面提供可靠保证，对本工程的安全、质量、进度、培训、调试、投资、服务等实施有效控制，确保本工程安全、优质、顺利完成通烟和通过性能测试，实现工程竣工。
南阳热电烟气脱硝改造工程组织机构图
项目经理：李明哲
生产经理：张贵发
工艺技术员： 李彦峰
电热技术员： 韩志远
物资主管： 李明伟
后勤主管： 王 飞
安装班长： 潘福军
电热班子： 潘红欣

4.2 项目经理部
4.2.1项目管理部将编制的主要管理制度
为确保中孚电力脱硝特许经营项目建设管理有序、人员精简高效，在严格执行业主方现场规章制度的同时，还应结合自身情况及本工程现场实际，编制以下管理制度：
l 工程协调管理及工程例会制度；
l 工程施工技术管理制度（包括技术培训、施工方案编制、审查、施工图会审）；
l 工程质量检查验收制度（包括不合格品控制、纠正与预防措施）；
l 安全管理检查制度和文明施工管理制度（包括应急预案）；
l 工程进度管理制度与现场设备物资管理制度；
l 工程调试管理制度；
l 工程资料档案及信息管理制度。
4.3 人力资源投入计划
鉴于南阳热电烟气脱硝改造工程我方工期较紧。因此，在有限的施工时间内，应投入较多的人力资源，确保南阳热电烟气脱硝改造工程总进度目标的实现。

67

南阳热电有限责任公司2*200MW机组烟气脱硝改造工程施工组织设计 黑龙江省火电第一工程公司
序号
时间
2014年
单位
6
7
8
9
10
11
12
一
承包商项目部

1
管理人员
8
8
8
8
8
8
8
2
辅助生产人员
2
2
2
2
2
2
2
二
工艺安装

1
行政及技术管理人员
4
4
4
4
4
4
4
2
生产人员
5
25
30
30
30
25
10
3
辅助生产人员
5
15
30
40
40
30
20
三
电气\热控安装

1
行政及技术管理人员

1
2
2
2
2
2
2
生产人员

2
8
10
10
10
6
3
辅助生产人员

3
6
14
14
14
6
四
保温及内衬

20
30
20
5
1
生产人员

25
25
25
5
2
辅助生产人员

五
调试

1
调试人员

1
4
4
2
辅助生产人员

2
4
4
六
合计
49
85
125
190
203
183
100

南阳热电有限责任公司2*200MW机组烟气脱硝改造工程施工组织设计 黑龙江省火电第一工程公司
4.4 主要施工机具配置计划

序号
机具名称
型号及规格
单位
数量
1
履带式起重机（320吨）

台
1
2
汽车吊（50t）

台
1
3
汽车吊（25t）

台
1
4
链条葫芦
2t、5t、10t
台
各10
5
卷扬机
2t、5t
台
各1
6
低驾平板汽车、加长平板汽车
10.5~25t
台
各1
7
逆变电焊机
ZX7—400
台
24~30
8
气体保护焊机

台
4~6
9
焊条烘烤箱
350℃
台
2
10
激光经纬仪、安平水准仪

台
各1
11
磁力电钻
φ25mm
台
2
12
液压千斤顶（螺旋千斤顶）
5～20t
台
若干
13
钢丝绳

米
若干
14
小型工器具

把
若干

5 施工总平面布置及力能供应
5.1 施工总平面布置
根据中孚电力脱硝特许经营项目周边场地状况，施工总平面布置以尽可能减少脱硝施工用地。
本期脱硝工程施工用地按以下原则进行布置：
设备及装置性材料存放场、各种加工及组合场由业主统一安排提供露天存放场地，面积约6000㎡，其中：
设备进入现场的存放场地面积约1000㎡；
电气、仪控等设备及材料堆放场地和仪表库房，面积约需500㎡（其中室内防水库房300㎡）；
各种加工及组合场地约3000㎡；
现场工具室原则上主要使用工具集装箱，可根据实际场地条件、大型吊装机械移动要求等情况，布置在主要施工点附近空地区域。
施工平面位置详见：附件二：脱硫装置施工总平面布置图
5.2 施工力能供应
5.2.1施工电源
施工电源可从距离脱硝施工区最近的电厂指定的专用盘接引，本脱硝工程施工高峰负荷约500kVA，具体区域划分如下:
1、 生产加工区负荷约300kVA
2、 施工区负荷约200 kVA
施工电源根据业主统一规划布置的在脱硝区附近的施工配电房通过电缆引接至承包方在脱硝施工区内布置的施工配电室，再从配电室通过电缆将电源送至硝区、氨区施工区布置的地区盘，最后通过电缆送至各用电负荷点。
5.2.2施工气源
脱硝工程施工用氧、氩、乙炔气均可采用瓶装通过当地供气站供应，在钢结构加工配制区、安装区分别设置供气点，集中供气。氧气高峰供应量按40瓶/日、氩气高峰供应量按8瓶/日考虑，乙炔气按比例供给。施工用压缩空气拟采用移动式空压机提供。
5.3施工机械平面布置
南阳热电烟气脱硝改造工程安装施工主要吊装机械选用一台320T履带吊、辅助50T汽车吊或25T汽车吊各一台。
l 320T履带吊布置在#1#2空地处，根据进度需要移动位置布置，是反应器钢支架、反应器壳体、烟道的主要吊装机械。
l 50t汽车吊和25t汽车吊作为机动吊车主要负责设备和材料的卸车与转运及部分小型设备的安装作业。
l 电焊机按加工配制区域、硝区、尿素区三个主要焊接区域集中布置。
5.4 施工区隔离及保护
为了维护南阳热电烟气脱硝改造工程施工区和电厂正常生产秩序，避免各区域施工人员的无序穿行，防止各类安全事故的发生。在业主方的协助下，将对脱硝施工区、划分出明显的界限，并根据实际情况修建标准临时围栏，标准按中电投电力工程有限公司规定的文明施工标准一致，将各施工区隔离。
5.5 施工交通运输组织
根据本工程现场实际情况，为确保脱硝施工和电厂主厂区生产的正常进行，施工道路主要利用厂区主干道作为脱硝施工区主干道，并与主厂区道路形成环行消防通道。主要设备、材料通过厂区主干道运输。
6 主要施工方案及技术措施
6.1安装工程施工方案及技术措施
6.1.1钢结构安装方案
a、施工程序
设备清点及外观检查
设备尺寸复查
设备运输
基础划线及柱底板安装
按不符合项要求整改
关闭不符合项
对变形设备发出不符合项
立柱上的平台托架画线及安装
钢架组合
钢架吊装
临时螺栓穿装
平台楼梯吊装
钢架找正
平台楼梯拦杆安装
下一层钢架吊装
高强螺栓穿装及终紧完成
b、安装步骤
钢架基础划线
钢架基础划线时先复查土建移交的施工尺寸，以钢架中心线为基准，在各列基础的前后两颗地脚螺栓的中心线作好标识，并作好一固定架，用细钢丝将前后固定架连接，可用线锤对准已划好的中心线来调整钢线的位置，各钢线拉好后测量各基础中心线到钢架柱中心线的实际尺寸，如与图纸尺寸偏差超过规范要求，按实际尺寸调整偏差的基础中心线尺寸，直至各基础中心线到钢架中心线的尺寸达到规范要求。钢架立柱安装前先将在各立柱上的柱底板的中心线标识好，要求从两地脚螺栓孔中心确定柱底板的中心线，并打洋铳眼标识。钢架立柱安装时要保证钢架立柱上的柱底板的中心线与基础中心线（复查后的中心线位置）相对应，并按图纸要求保留钢架立柱上的柱底板与基础之间的间隙，立柱上柱底板调整时用水准仪在柱底板上打四个角的标高及钢架立柱垂直度的测量，根据基准标高点的数值和立柱垂直度的数值查看偏差。
钢结构安装
钢结构在运输到施工现场后对立柱和立柱间的连梁进行尺寸复查，同时检查设备外观情况，并作好原始记录。对第一层钢架立柱要预先画好一米标高线，对应平台图纸将不缓装的平台撑架在地面焊接在立柱上，同时可将部分平台的支撑件焊接在横梁上，以减少高空施工作业量。钢架吊装遵循分层、分区域吊装、平台楼梯同步起吊的原则。钢架应吊装一层，找正一层，经联合验收合格后方能往上吊装，以免造成无法纠正的偏差。在钢结构吊装过程中合理的安排脱硝烟道的存放和SCR反应器的存放。为了保证结构稳定，应先吊装一个四方格，即当四根立柱及横梁、支撑等连接件形成整体后，再扩大拼装。立柱吊装前，临时螺栓不得少于1/3总数，横梁、斜撑吊装脱钩前螺栓的安装数不得少于1/3总数，且不少于2只。立柱对接时，高强螺栓均起固定位置的作用，柱与柱必须顶紧，局部间隙不得超过规程的规定值，并保证有85%以上接触面积，当柱与柱之间的接触面积小于85%且间隙大于1mm时需用0.5mm或1mm的钢板将间隙塞满。钢架吊装在原则上应每层钢架找正验收、高强螺栓紧固完毕后，方可进行上一层钢架的吊装。但为了不影响钢架吊装整体进度，钢架找正采用区域找正、整体复查的方法，即每吊完一个区域形成四方体框架后即进行初步找正，找正项目有：主柱的垂直度、间距、大小对角线等，找正合格后，对高强螺栓进行初紧。待整层钢架吊装完毕，各区域找正完后，再整体复查、调整，高强螺栓进行终紧后进行验收。在第二层钢架吊装前，第一层钢架的高强螺栓必须终紧完。对缓装部位应使用普通螺丝代替高强螺栓，以防止高强螺栓生锈。杆件连接的螺栓孔如有问题，不能随意用火焰切割扩孔，应采取机械扩孔，但最大扩控不得超出1/3孔径。
高强螺栓使用应严格按照制造厂技术文件的规定，包括应建立保管、领用记录制度。使用前必须对不同批号的高强螺栓送检。高强螺栓领用时可先从仓库领出待安装那一层钢架螺栓，堆放在专用的工具房，按当天高强螺栓连接需要使用的数量由专人发放，当天安装不完的高强螺栓应收回，不得乱扔乱放。组合及吊装时应采用临时螺栓，待钢架区域找正后才逐一换为高强螺栓，当天装的高强螺栓，其初紧，复紧，终紧的工作应在当天内完成，而且不能在雨天中作业。高强螺栓初紧力矩值为终紧值的三分之一，复紧力矩值为终紧值的70%，终紧力矩值允许偏差不超过10%。高强螺栓终紧后及时刷好防锈油漆，高强螺栓终紧完成后，应用标定好的扭矩扳手并按照一定的抽查比例进行扭矩抽样检查。对无法使用电动机具终紧的高强螺栓需使用效验过的力矩扳手按力矩要求进行终紧，终紧后要涂有明显标记并做好记录。第一层钢架安`装找正时，测定各立柱的1米标高点，按图纸、规范要求，设置基础沉降观测点，作出明确标识，并分别在安装后进行观测，做好记录。由于烈日照射带来的温差会引起钢架的变形，将会影响到钢架的找正值。故找正和验收工作宜安排在阴天或日出前、日落后进行。
为利于施工安全，平台楼梯跟随钢架穿插吊装，要求及时就位，栅格板铺好后尽快安装栏杆、围板，同时，临时点焊后应尽快焊接牢固。严禁在没有任何保护措施的情况下，在平台上切割物件，破坏栅格板，严禁在平台上放置重物或以栏杆作为吊点起吊物件。钢架吊装前需先确定好吊机的站位情况及机械工况，根据吊机的机械工况进行相应的钢架组合，钢架组合时应使用临时螺栓连接，并拧紧螺母，钢架安装过程中在钢架没找正之前必须用临时螺栓进行连接，在找正完才可进行高强螺栓穿装并进行初紧。
6.2.2脱硝烟道组装方案
a、脱硝烟道组合
脱硝烟道设备配制好后运输至组合场，按图纸部件号对需组合在一起的部件进行组合，每个组件组合先找正点焊，内部支撑和烟道壳体同步组合焊接，烟道弯头处的导流板隔板可先存放，在烟道弯头内部再安装。每件组合好的设备上要焊好吊装及存放用的吊耳，吊耳焊接部位根据部件的大小及存放点决定，对可以焊接在脱硝烟道上的支吊架部件要尽可能的焊接上去，部件组合时要做好相应的临时加固。
b、脱硝烟道吊装存放
脱硝烟道运输到现场后，在现场组合平台进行拼装，烟道组件存放按先低后高、先里后外逐层进行存放。对可以放在钢架平面上的烟道部件可直接放在平面上，并做好相应的临时加固，对要悬空存放的烟道部件按部件的重量选用相应的钢丝绳挂在钢梁上进行存放，存放时尽量使风道部件的存放高度与安装就位标高相差不超过200mm，不得用链条葫芦代替钢丝绳存放烟道，烟道存放时要注意留出膨胀节的存放空间。进口烟道存放就位后，方可吊装SCR反应器。
c、支吊架安装
脱硝烟道支吊架有滑动支架、固定支架和限位支架三种。支吊架安装可视现场实际情况及烟道组合情况进行安装，导向支架和固定支架必须在烟道安装焊接完毕后才可进行安装。支吊架的安装要严格按照图纸上的尺寸进行，不得擅自更改。
d、脱硝烟道安装
在烟道、膨胀节存放完毕后进行烟道的安装工作。烟道安装时原则上按照从出口烟道到进口烟道的顺序，按照图纸要求每一个部件对接时不得进行强力对接，部分接口尺寸偏差较大时可适当增加部分钢板或割除部分钢板来保证风道接口的密封性。烟道安装完成后，再预存放氨喷射装置。
脱硝烟道安装顺序
脱硝烟道安装原则： 脱硝烟道吊装存放、膨胀节存放、支吊架安装、脱硝烟道安装、膨胀节安装。
脱硝烟道安装验收
膨胀节安装
脱硝烟道安装
支吊架安装
脱硝烟道组合
设备清点
脱硝烟道运输

脱硝烟道安装工艺质量控制措施
脱硝烟道组合对口时也可临时焊接小角铁用于对口，在拼装和组合完毕后割除临时部件，并将割除处打磨平整；
为保证安装工艺质量，要焊接的部位必须先将油漆和铁锈除去，在焊接完毕后将焊缝进行除渣并打磨；
所有烟道进行拼装和组合时的影响密封的焊缝都要进行煤油渗透实验，检查焊缝的密封性；
对有变形的烟道散件要先进行加温校正处理后方可用于拼装，对因焊接而变形的部件或组件也应进行加温校正处理。
6.2.3 SCR反应器安装方案
脱硝SCR反应器包括全钢结构桁架、底座、灰斗、反应器壳体、整流器、导流板、催化器模块。
a、脱硝SCR反应器安装顺序
SCR反应底座支撑梁安装 壳体墙板安装 内部支撑梁安装
整流器装置安装 导流板存放 反应器顶部安装
导流板内部安装 催化剂模块(包括其上格栅板)安装
催化剂安装门及吹扫装置安装
b、脱销SCR反应器组合
脱硝SCR反应器配制好后放在组合场，按图纸部件号对需组合在一起的部件进行组合，每件组合好的设备上要焊好吊装及存放用的吊耳，吊耳焊接部位根据部件的大小及存放点决定，对可以焊接在脱硝SCR反应器壳体上的支吊架部件要尽可能的焊接上去，部件组合时要做好相应的临时加固。
脱硝SCR反应器吊装存放
SCR反应器组件存放按先低后高逐层进行存放。存放时需要用多个3或5吨的链条葫芦来辅助存放，对可以放在钢架平面上的SCR反应器可直接放在平面上，并做好相应的临时加固，对要悬空存放的SCR反应器按部件的重量选用相应的钢丝绳挂在钢梁上进行存放，存放时尽量使风道部件的存放高度与安装就位标高相差不超过200mm，不得用链条葫芦代替钢丝绳存放反应器组件。
c、整流器装置及导流板安装
整流器模块位于SCR反应器顶部，安装整流器时，先安装其内部支撑梁，然后从右往左依次铺设，铺完好一排焊接好一排，最后安装整流器上端四周的遮灰板，整流器安装完成后，才能安装导流板，先安装导流板两边的支撑板，依次铺设导流板，并与其两端的支撑板螺栓连接，导流板铺设完成后，再安装其上端的支撑杆，然后整体找正，最后焊接导流板与其两端支撑板，以及支撑杆与SCR反应器壳体焊接。
d、催化剂模块安装
先安装反应器内部支撑梁，内部支撑梁安装找正后，方可安装催化剂模块，催化剂模块由催化剂安装门进入，由里向外依次铺设。
吹扫装置及人孔门安装
催化剂模块安装完成后，安装吹扫装置，先安装吹扫装置管道悬臂梁以及支撑架，然后安装吹扫装置管道及吹扫装置，由催化剂安装门进入，最后安装催化剂安装门及人孔门。
6.2.4焊接措施
a、管道坡口加工
管道坡口的加工必须按图纸的要求及施工程序进行，坡口加工完毕后，施工班组应对加工的坡口进行100%的检查，确保坡口质
