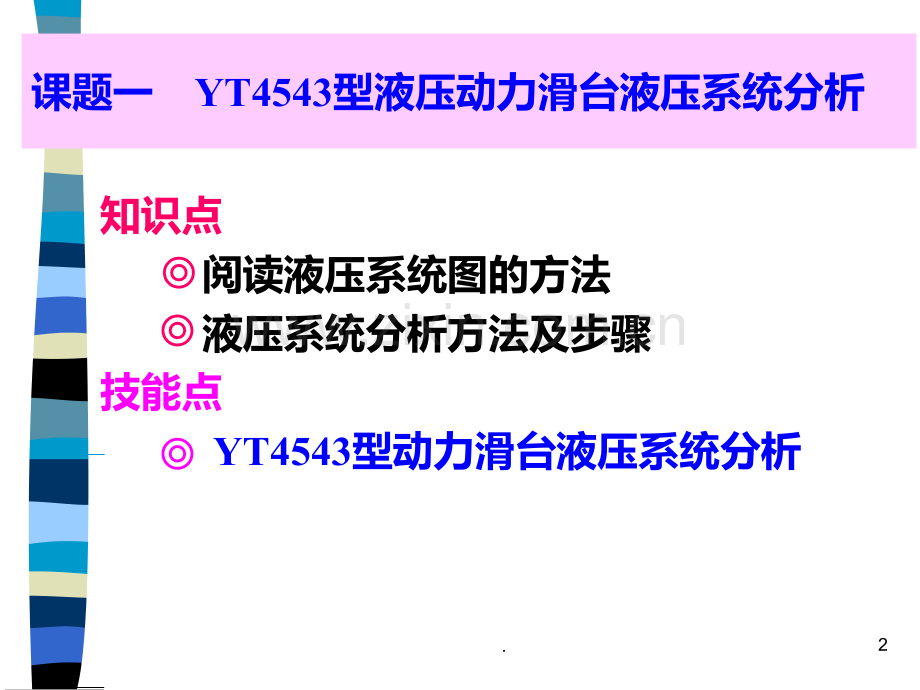

1、液压系统分析模块七第一篇 液 压 传 动1.课题一 YT4543型液压动力滑台液压系统分析知识点 阅读液压系统图的方法 液压系统分析方法及步骤技能点 YT4543型动力滑台液压系统分析 2.一、任务引入n组合机床广泛应用于成批大量的生产中。组合机床上的主要通用部件动力滑台是用来实现进给运动的。n它要求液压传动系统完成的进给动作是:快进第一次工作进给第二次工作进给止挡块停留快退原位停止,n同时,还要求系统工作稳定,效率高.n那么液压动力滑台的液压系统是如何工作的呢?2动力滑台3.二、任 务 分 析n要达到动力滑台工作时的性能要求,就必须将各液压元件有机地组合,形成完整有效的液压控制回路。n在动力
2、滑台中,进给运动其实是由液压缸带动主轴头从而完成整个进给运动的。n因此,组合机床液压回路的核心问题是如何来控制液压缸的动作。下面就一起来认识一下动力滑台液压传动系统回路。1床身 2液压缸3、4主轴头5刀具6工件7夹具2动力滑台4.n1.组合机床动力滑台液压系统回路的工作原理三、相关知识5.过滤器图形符号1 该系统采用限压式变量泵供油。电液动换向阀换向.用行程阀实现快进与工进的换接。用二位二通阀实现两个工进的换接 用液控顺序阀控制快进与工进油路的形成单向阀5将进油路与回油路隔开。用溢流阀作背压阀用单向阀2除保护变量泵外,主要使控制油路具有一定的压力,用以控制先导电磁阀的启动。用单向阀10接通快速
3、退回油路用压力继电器给时间继电器发出信号5210YA1YA2YA3快进一工进二工进快退停留68911437126.1YA1(1)快进按下启动按钮,电磁铁YA1通电,电液动换向阀的先导阀阀芯向右移动,从而引起主阀芯向右移,使其左位接入系统。其主油路为:进油路:变量泵1单向阀2换向阀6(左位)行程阀11(下位)液压缸左腔。回油路:液压缸右腔换向阀6(左位)单向阀5行程阀11(下位)液压缸左腔,形成差动连接。YA2快进2105YA367891112437.1YA1(2)一工进当滑块快速运动到预定位置时,滑台上的行程挡块压下行程阀11的阀芯,使压力油经调速阀7进入缸左腔。此时系统压力升高,单向阀5关闭
4、,回油经液控顺序阀4和背压阀3回油箱。进油路:变量泵1单向阀2换向阀6(左位)调速阀7换向阀12(右位)液压缸左腔。回油路:液压缸右腔阀6(左位)液控顺序阀4背压阀3油箱。YA25YA36789111243102一工进8.1YA1(3)二工进一工进结束后,行程挡块压下行程开关使YA3通电,二位二通阀将通道切断,进油必须经调速阀7、8才能进入液压缸进给速度再次降低。进油路:变量泵1单向阀2换向阀6(左位)调速阀7调速阀8液压缸左腔。回油路:液压缸右腔阀6(左位)液控顺序阀4背压阀3油箱。YA25YA36789111243二工进2109.1YA1(4)止挡块停留当滑台工作进给完毕之后,碰上止挡块不
5、现前进,停留在止挡块处,同时系统压力升高,当升高到压力继电器9的调整值时,压力继电器9动作,经过时间继电器延时,再发出信号使滑台返回,滑台的停留时间可由时间继电器在一定范围内调整。YA25YA36789111243210快进一工进二工进快退停留10.1(5)快退时间继电器经延长发出信号,YA2通电,YA1、YA3断电。主油路为:进油路:变量泵1单向阀2换向阀6(右位)液压缸右腔。回油路:液压缸左腔单向阀10换向阀6(右位)油箱。5YA1YA2YA3快退210689114371211.1(6)原位停止当滑台退回到原位时,行程挡块压下行程开关,发出信号,使YA2断电,换向阀处于中位,滑台停止运动。
6、液压泵输出的油液经换向阀6直接流回油箱,液压泵卸荷。5210YA1YA2YA3快进一工进二工进快退停留动画689114371212.2.YT4543型液压动力滑台的特点n(1)采用“限压式变量泵调速阀背压阀”式调速回路能保证稳定的低速运动、较好的速度刚性和较大的调速范围。由于在回路上设置了背压阀,改善了运动平稳性,并能承受负负载。n(2)采用限压式变量泵和差动连接式液压缸来实现快进,能源利用比较合理。滑台停止运动时,换向阀使液压泵在低压下卸荷,减少能量损耗。13.2.YT4543型动力滑台液压系统图由哪些基本回路组成?n答(1)组成系统的基本有:换向回路;差动连接的快速运动回路;速度换接回路(
7、快速与慢速的换接及二次进给换接);容积节流调速回路;卸荷回路;背压回路。14.各液压元件在系统中起什么作用?n(2)元件的作用n1)限压式变量泵1,随负载的变化而输出不同流量的油液,以适应快速运动和工作进给(慢速)的要求。n2)单向阀2,除防止系统的油液倒流,保护变量泵外,主要使控制油路具有一定的压力,用以控制先导阀的启动。15.n3)溢流阀3 在此回路中作背压阀用。n4)外控顺序阀4液压缸快进时,系统压力低,顺序阀关闭,使液压缸形成差动连接;在工进时,由于系统压力升高,顺序阀打开。n5)单向阀5 液压缸工进时,单向阀3将进油路与回油路隔开。各液压元件在系统中起什么作用?16.n6)电液换向阀
8、6 用以控制液压缸的运动方向。n7)调速阀7和8 两个串联在进油路上的流量控制阀,与变量泵1联合控制进入液压缸中的流量,实现二次工进。n8)压力继电器9 用以向时间继电器发出信号。各液压元件在系统中起什么作用?17.n9)单向阀10 用以接通快退回路。n10)行程阀11 用以实现快进与工进的换接。n11)二位二通电磁阀12用以切换二种不同速度的工进。各液压元件在系统中起什么作用?18.n(3)采用限压式变量泵,流量随压力变化而自动调节,使快进转工进后,没有溢流造成的功率损失,系统的效率较高。n(4)采用行程阀和顺序阀实现快进与工进的换接,不仅简化了电气回路,而且动作可靠,转换精度也比电气控制式
9、的高。至于两个工进之间的换接则由于两者速度都较低,采用电磁阀完全能保证换接精度。19.四、任务实施n该任务液压回路的解读和系统分析步骤如下:n1.液压回路的解读n(1)解读液压设备对液压系统的动作要求。n(2)逐步浏览整个系统,了解系统(回路)由哪些元件组成,再以各个执行元件为中心,将系统分成若干个子系统。n(3)对每一个执行元件及有关联的阀件等组成的子系统进行分析,并了解此子系统包含哪些基本回路。然后再根据此执行元件的动作要求,参照电磁铁动作顺序表读懂此子系统。n(4)根据液压设备中各执行元件间互锁、同步、防干扰等要求,分析各子系统之间的关系,并进一步读懂系统中是如何实现这些要求的。n(5)全面读懂整个系统后,最后归纳总结整个系统有哪些特点。20.作 业 题n教材 P86思考题与习题 1、2习题册 P53 课题一结束21.22.
