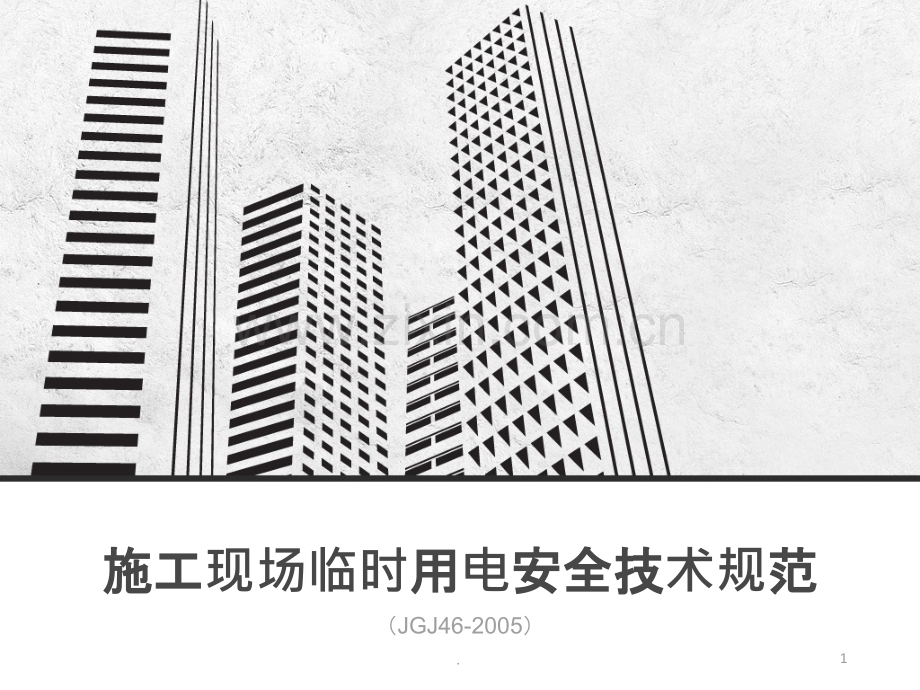

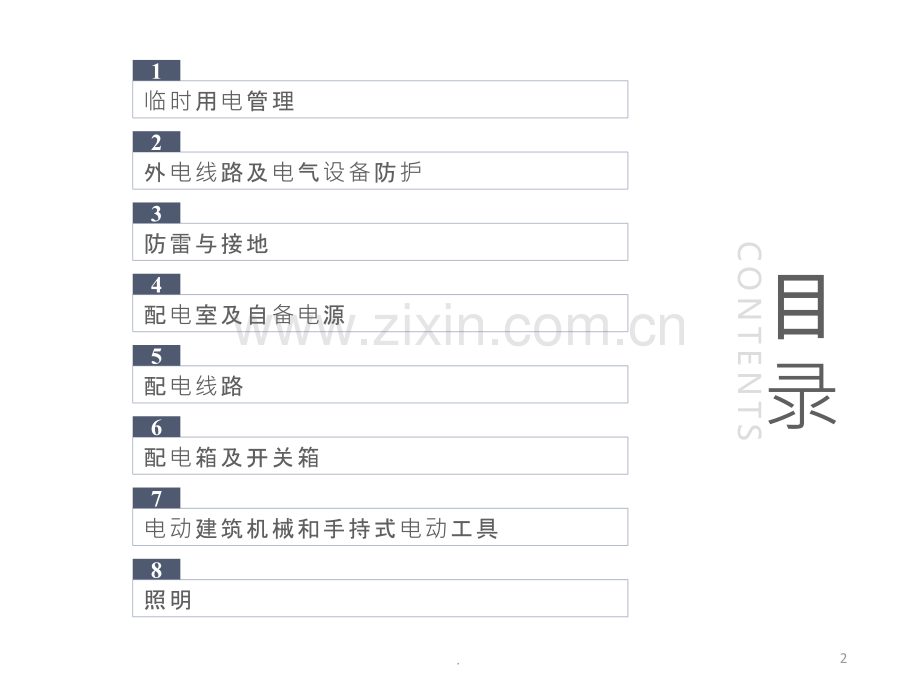

（JGJ46-2005）施工施工现场临时用用电安全技安全技术规范范1.临时用电管理1外电线路及电气设备防护2防雷与接地3配电室及自备电源4配电线路5配电箱及开关箱6电动建筑机械和手持式电动工具7照明8目录CONTENTS2.总则1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。3.原则1 采用三级配电系统 总配电箱（配电室）分配电箱开关箱开关箱分配电箱开关箱4.为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守四项规则：分级分路规则动、照分设规则压缩配电间距规则环境安全规则5.原则2 采用TN-S接零保护系统 TNS系统就是工作零线与保护零线分开设置的接零保护系统。T 电源中性点直接接地。N 电气设备外露可导电部份通过零线接地。S 工作零线（N线）与保护零线（PE线）分开。6.7.原则3 采用二级漏电保护系统 采用二级漏电保护系统是指在施工现场基本供配电系统的总配电箱（配电柜）和开关箱首、末二级配电装置中（注意），设置漏电保护器。其中，总配电箱（配电柜）中的漏电保护器可以设置于总路，也可以设置于各分路，但不必重叠设置。实行分级、分段漏电保护原则。实行分级、分段漏电保护的具体体现是合理选择总配电箱（配电柜）、开关箱中漏电保护器的额定漏电动作参数。8.术语、代号、代号低 压：交流额定电压在1KV及以下的电压。外电线路：施工现场临时用电工程配电线路以外的电力线路。工作接地：为了电路或设备达到运行要求的接地，如变压器低压中性 点和发电机中性点的接地。重复接地：设备接地线上一处或多处通过接地装置与大地再次连接的 接地。中 性 点：电源如发电机、变压器的三相绕组的每一绕组的相尾X、Y、Z连接在一起成为的公共点。9.DK：电源隔离开关；L1、L2、L3：三相电路的三相相线（黄、绿、红）；N：中性点，中性线，工作零线（淡蓝）；PE：保护零线，保护线（黄/绿双色）；RCD：漏电保护器，漏电断路器；TN-S：工作零线与保护零线分开设置的接零保护系统。10.临时用电管理第 章111.3.1.4 临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。编制电气工程技术人员审核相关部门（安全、技术、设备、施工、监理等）批准企业技术负责人12.3.1.5 临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。3.3.4 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。13.外电线路及电气设备防护第 章214.4.1.1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。15.表表4.1.2 在建工程（含脚手架）的周在建工程（含脚手架）的周边与架空与架空线路的路的边线之之间的最小安全操作距离的最小安全操作距离外电线路电压等级（kV）111035110220330500最小安全操作距离（m）4.0 6.0 8.0 10.0 15.0 注：上下脚手架的斜道不宜设在有外电线路的一侧。16.表表4.1.4 起重机与架空起重机与架空线路路边线的最小安全距离的最小安全距离电压（kV）11035110220330500安全距离（垂直方向，m）1.53.04.05.06.07.08.5安全距离（水平方向，m）1.52.03.54.06.07.08.517.4.1.6 当达不到本规范第4.1.2-4.1.4条中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。防护设施与外电线路之间的安全距离不应小于表4.1.6所列的数值。防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级（防护设施的缝隙能防止2.5mm固体异物穿越）。18.表表4.1.6 防防护设施与外施与外电线路之路之间的最小安全距离的最小安全距离外电线路电压等级（kV）1035110220330500最小安全距离（m）1.72.02.54.05.06.019.防雷与接地第 章320.5.1.1 在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出。21.22.5.1.2 施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。23.24.5.1.10 PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。5.3.2 TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10。在工作接地电阻值允许达到10的电力系统中，所有重复接地的等效电阻值不应大于10。5.4.7 做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。25.表表5.4.2 施工施工现场内机械内机械设备及高架及高架设施需安装防雷装置的施需安装防雷装置的规定定地区年平均雷暴日（d）机械设备高度（m）d155015d403240d9020d90及雷害特别严重地区（注：南宁d=91.8）1226.配电室及自备电源第 章427.6.1.6 配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。6.1.8 配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。6.2.3 发电机组电源必须与外电线路电源连锁，严禁并列运行。6.2.7 发电机组并列运行时，必须装设同期装置，并在机组同步运行后再向负载供电。28.配电线路第 章529.7.2.1 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿黄双色芯线必须用作PE线，严禁混用。7.2.3 电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。30.配电箱及开关箱第 章631.8.1.3 每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。8.1.11 配电箱的电器安装板上必须分设N线端子板和 PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。32.8.2.10 开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。8.2.11 总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于 0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。33.8.2.15 配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。8.3.4 对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。34.电动建筑机械和手持式电动工具第 章735.9.7.3 对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时，必须首先将其开关箱分闸断电，呈现可见电源分断点，并关门上锁。36.照明第 章837.10.2.2 下列特殊场所应使用安全特低电压照明器：l 隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V；2 潮湿和易触及带电体场所的照明，电源电压不得大于24V；3 特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。10.2.5 照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压器。38.10.3.11 对夜间影响飞机或车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。39.附录40.各型号开关电器图样41.各型号开关电器图样42.临时用电施工组织设计四大图样例43.总配电箱（柜）接线图样44.分配电箱接线图样45.开关箱接线图样46.The END谢谢大家47.
