暖通系统施工方案.doc

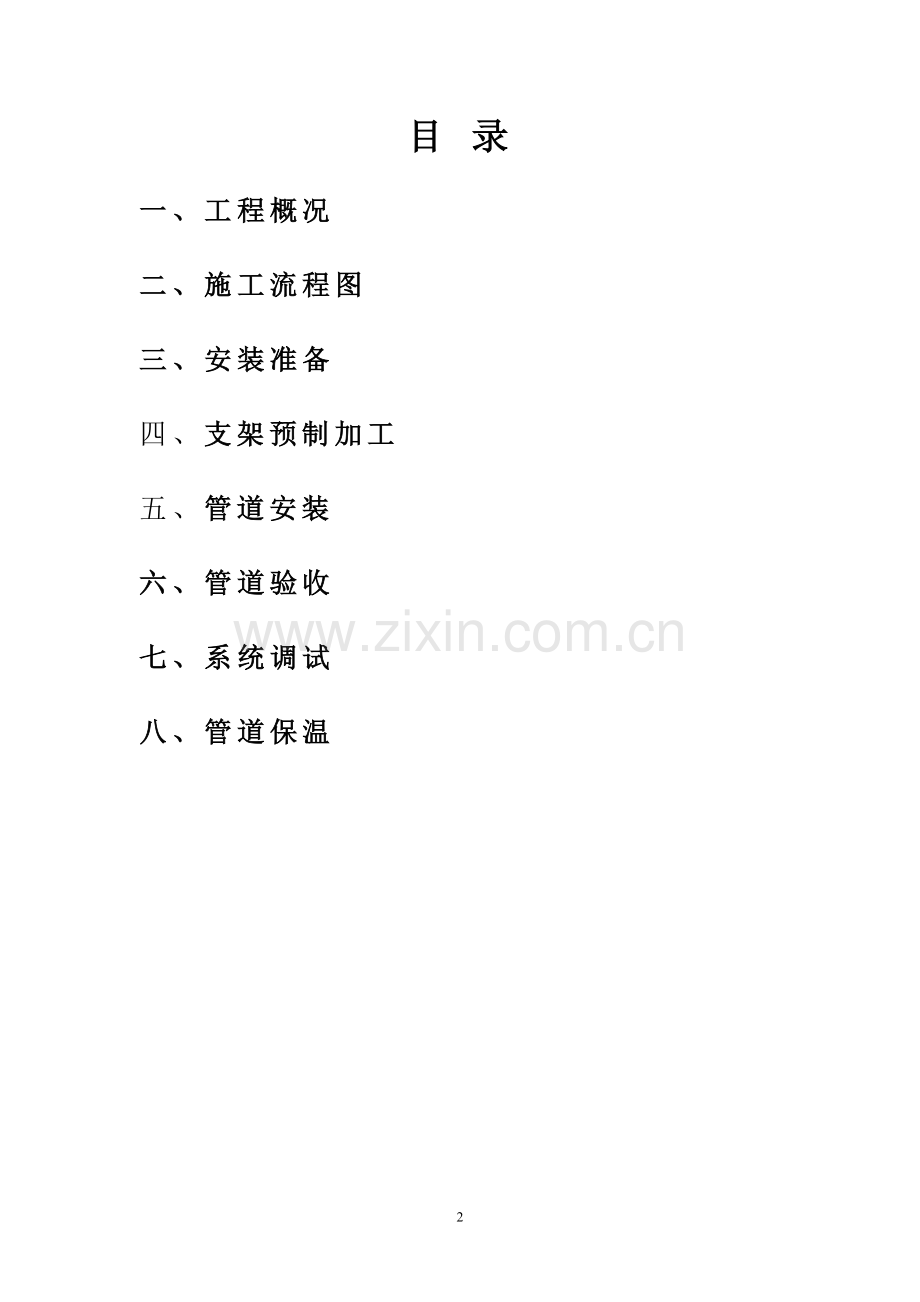

圣湖小区B-5#住宅楼暖通系统施工方案江苏广宇建设集团山西分公司目 录一、工程概况二、施工流程图三、安装准备四、支架预制加工 五、管道安装六、管道验收七、系统调试八、管道保温一、工程概况 圣湖小区B-5#楼，位于太原市千峰南路以东、南中环街以南。圣湖小区B-5#楼工程，建筑面积39429。73平方米，建筑物地下两层，地上三十层建筑，建筑高度87.90米。圣湖小区B-5#楼采用全现浇剪力墙结构，建筑耐火等级为一级，抗震设防度为8度，剪力墙抗震等级为一级，地下室防水等级为一级，屋面防水等级为二级。二、施工流程图 安装准备预制加工卡架安装干管安装立管安装支管安装试压冲洗防腐保温调试 三、 安装准备 1、 认真熟悉图纸，配合土建施工进度，预留槽洞及安装预件。 2、 按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点。预留口、坐标位置等。3、管材：DN100采用无缝钢管，DN100采用热镀锌钢管。4、主要机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。 5、支架材料：竖井立管支架采用8#槽钢与707角钢。地下室水平干管采用707角钢。 1干管安装按管道定位、画线(或挂线)、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。按施工草图，进行管段的加工预制，包括断管、套丝、上零件、调直、核对尺寸，按环路分组编号，码放整齐。 2安装支架架，按设计要求或规定间距安装，将在墙上画出的管道定位坡度线按照管中心与墙、柱的距离水平外移，挂线作为卡架安装的基准线。吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。 3干管安装应从进户或分支路点开始，装管前要检查管腔并通过拉扫(钢丝缠布)清理干净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，用管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露23扣，并清掉麻头依此方法装完为止(管道穿过伸缩缝或过沟处，必须先穿好钢套管)。 (1)采暖管道最高点或有可能集聚空气处应设排气装置。最低点或有可能存水处设泄水装置。住宅工程应把管道最高点及排气装置安排在厨房间，当装放风管时，应接至有排水设施的地漏或拖布池内。放风管阀门安装高度不低于22m，放风管口距池底或地漏20cm。 7管道安装后，检查坐标、标高、预留口位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓U形卡，使其松紧适度，平正一致，最后焊牢固定卡处的止动板。 8摆正或安装管道穿结构处的套管，填堵管洞口，预留口处应加临时管堵。 9为避免干管坡度不均匀，注意严格按照坡度线安装牢固，尽量避免于管安装后开口，接口以后不调直。 10安装好的干管不得做吊拉负荷及做支撑。 (三)立管安装 1为保证立管垂直度，仔细核对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点。 2安装前先卸下阀门盖，有钢套管的先穿到管上，注意套管高出地面2cm(厨卫间5cm)，按编号从第一节开始安装。涂铅油缠麻将立管对准接口转动人扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露2-3扣，预留口正确为止，并清净麻头。 3检查立管的每个预留口标高、方向、半圆弯等是否准确。将事先栽好的管卡子松开，把管放人卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须安装临时丝堵。 (五)套管安装 1暖气管道穿墙、穿楼板应设置钢套管或铁皮套管，下料后套管内刷防锈漆一遍，用于穿楼板套管应在适当部位焊接架铁。 2穿楼板套管根据楼板厚度宜分成两截，两内头套扣，用管箍连接，保证上部出楼板高度以及底部和楼板相平。 (六)试压 1试压分单项试压和系统试压。单项试压：干管敷设后或隐蔽部位的管道安装完毕按设计和规范要求进行水压试验。系统试压：采暖系统安装完毕，管道保温之前应按设计和规范要求进行系统水压试验。 2采暖系统试压程序： (1)首先检查整个系统中的所有控制阀门是否打开，系统与外管网应隔开，打开集气罐的放气阀或散热器上的手动放风门s (2)将给水干管、试压泵等临时用的试压管道接在供水总干管上，并向系统内灌水，待系统灌满水并将管道系统内的空气排净后(放风门或放气阀流出水为止)，关闭放气阀； (3)操作试压泵进行升压，升压过程中应注意检查管道、管件及配件是否有渗漏处，如渗漏严重应停止打压，并且降压后进行修理、换垫、拧紧等工作； (4)系统无渗漏后，打压并升压到试验压力，停泵检查，并观察压力表，要求10min内压降不超过0.02MPa，即为合格。试验压力应符合设计要求，当设计未注明时，应符合下列规定: 蒸汽、热水采暖系统，应以系统顶点工作压力加0.1MPa作水压试验，同时在系统顶点的试验压力不小于0.3MPa。 高温热水果暖系统，试验压力应以系统顶点工作压力加0.4MPa。 (七)冲洗 1系统投人使用前必须冲洗，冲洗前将管道上安装的流量孔板、滤网、温度计、调节阀及恒温阀等拆除，待冲洗合格后再装上。 2热水管道供回水管及凝结水管用清水冲洗，冲洗时以系统能达到的最大压力和流量进行，直到出水口水色和透明度与入水口目测一致为合格。 3冲洗后泄水。 (九)通暖 1首先联系好热源，根据供暖面积确定通暖范围，制定通暖人员分工，检查供暖系统中的泄水阀门是否关闭，干、立、支管的阀门是否打开。 2向系统内充软化水，开始先打开系统最高点的放风阀，安排专人看管。慢慢打开系统回水干管的阀门，待最高点的放风阀见水后即关闭放风阀，再开总进口的供水管阀门高点放风阀，要反复开放几次，使系统中的冷风排净为止。 八、管道保温8.1为防止地面龟裂，埋设在垫层内的管道宜采取绝热措施。8.2管道的始末端的适当距离内或管道密度较大处，应设置套管等保温措施。8.3设有护套管嵌装管道，可不采取保温措施。8.4管道嵌装饰时，应在熔接处露出缝隙，以便于工作打压检查。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 11
