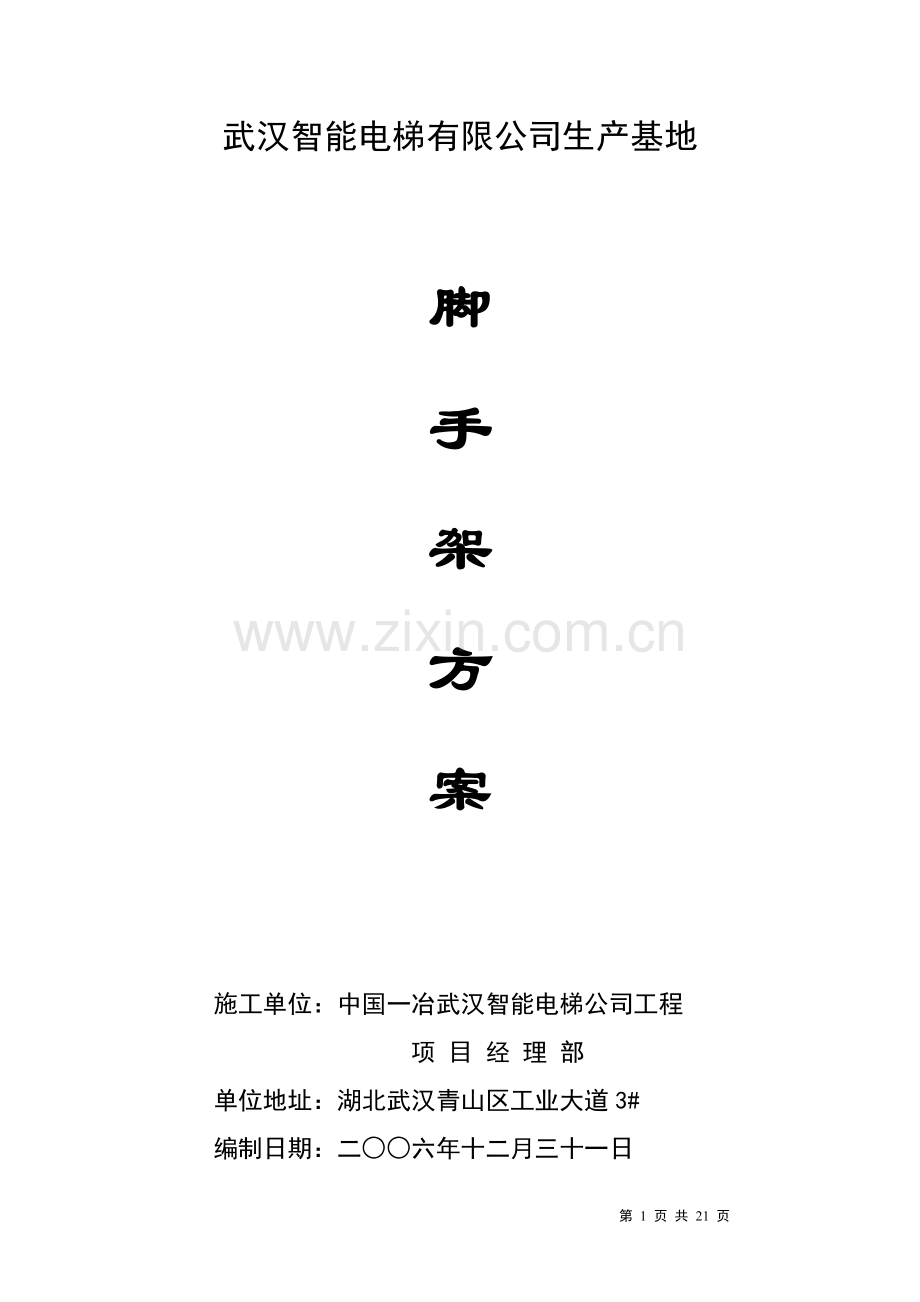

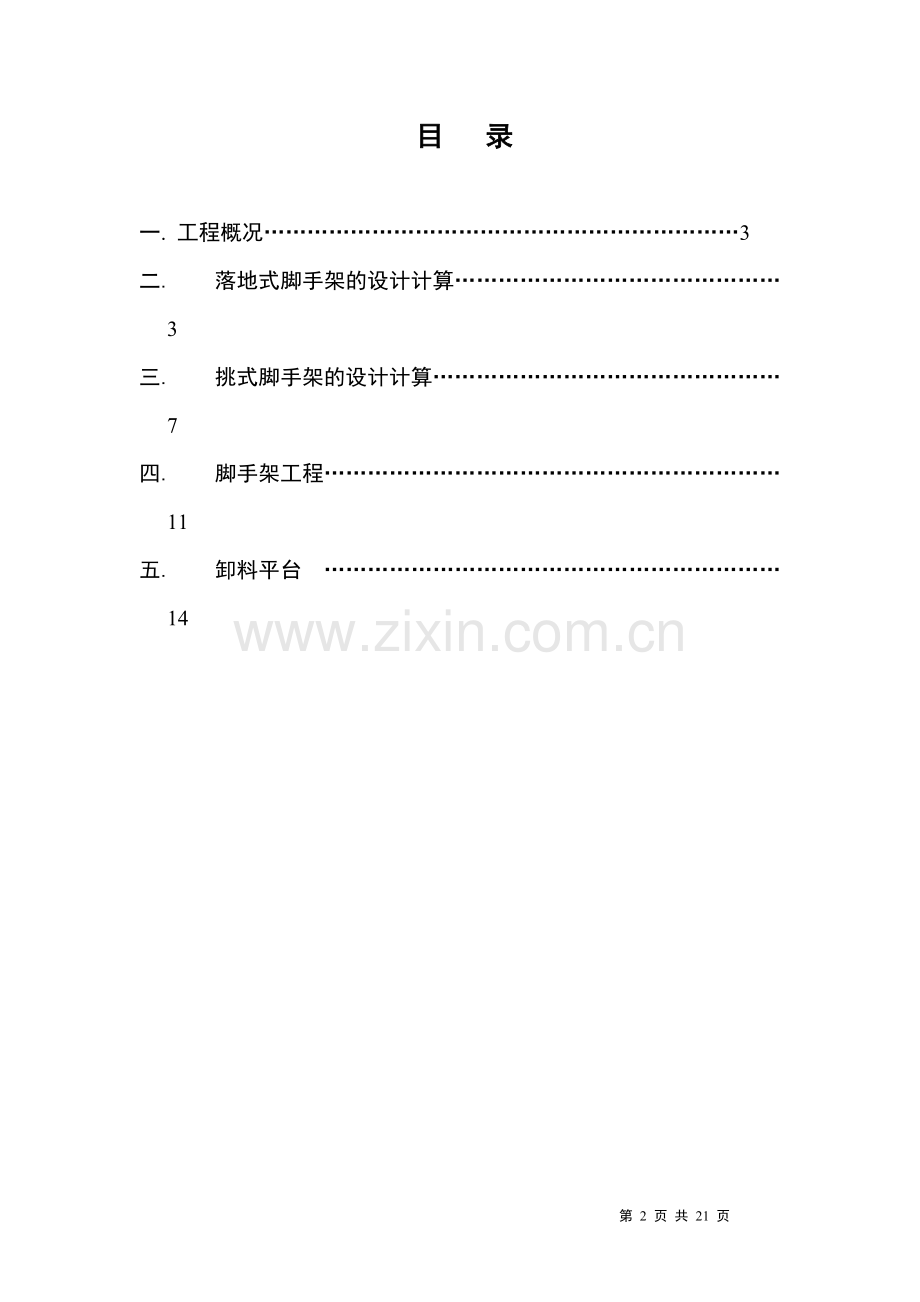

武汉智能电梯有限公司生产基地脚手架方案施工单位：中国一冶武汉智能电梯公司工程项 目 经 理 部单位地址：湖北武汉青山区工业大道3#编制日期：二六年十二月三十一日目 录一. 工程概况3二. 落地式脚手架的设计计算3三. 挑式脚手架的设计计算7四. 脚手架工程11五. 卸料平台 14一、工程概况本工程是武汉智能电梯有限公司生产基地工程，占地43030.11。其中办公大楼建筑面积67000多，四层钢筋混凝土框架结构；试验塔建筑面积3543.68，地下两层，地上29层钢筋混凝土框架结构；生产车间建筑面积7158，钢筋混凝土基础，上部钢结构；电控车间建筑面积2168，两层钢筋混凝土框架结构；成品库房建筑面积2160，钢筋混凝土基础，上部钢结构；配电房建筑面积28.8，一层砖混结构；门房建筑面积79.6，一层钢筋混凝土框架结构。本工程由武汉理工大学设计研究院设计，北京东方华太建设监理公司监理。本工程采用扣件式双排钢管脚手架，钢管采用外径48mm，壁厚3.5mm的钢管。根据本工程设计形状和结构特点，本工程的办公大楼、电控车间、配电房和门房施工时外脚手架全部采用落地式；在试验塔工程施工时，选择钢挑架支撑的施工外脚手架，因其安全、经济、实用且适用于本工程，悬挑钢梁设置在7层（标高17.97m）、14层（标高38.97m）、21（标高59.97m）的框架梁上，先在框架梁处预埋铁件，将槽钢与预埋件固定牢固。地下室层采用落地式脚手架。本工程外墙脚手架，立杆横距1.2m，挑架横距0.8m，纵距1.5m，内立杆离墙面距离考虑幕墙工程需要设置为0.35m，大横杆间距布置4根，间距0.4m，步距1.8m。两端需设置剪力撑，中间每隔6m设一道。连墙杆每隔二步三跨设置一根。挑梁按照立杆分布间距设置1.5m，挑梁采用14a，上拉杆采用钢缆。二、落地式脚手架的设计计算 1、荷载取值：落地式脚手架高度Hi=8+91=99米，按现场搭设情况布置2+1.855+1.2=102.2米，Hi取102.2米计算，56排。（1）计算恒荷载标准值：Gk=Hi（gk1+gk3）+nLagk2查表得gk1=0.1152KN/m；gk2=0.4112 KN/m；gk3=0.0768 KN/mGk=102.2（0.1152+0.0768）+561.50.4112=54.163KN（2）计算作业层施工荷载标准值：Qk=nLaLbqk/2=11.51.23/2=2.7KN（3）计算风荷载标准值：La=1.5米 =0.85 wk=0.7szw0=0.71.30.8510.5=0.39KN/m2Wk=Lawk=1.50.850.3=0.5KN/m（沿高度方向）2、大横杆的验算按三跨连续梁计算。计算时，忽略大横杆的自重。 抗弯强度验算MGK=0.1g2lbla2=0.10.15/31.21.52=0.0135KN.MMQK=0.1qklbla2=0.13/31.21.52=0.27KN.Mm=1.19(1+) /(1+1.17) =3/0.15=20则m=1.19(1+20)/(1+1.1720)=1.0241.1（MGK+1.15 MQK）/Wf/m=1.1（0.0135+1.150.27）106/5080=70.16 N/mm2205/1.024=200N/mm2 满足要求 挠度验算： WQK=0.677qkla4/100EI=0.67730.415004/10020600121900=1.64mm1500/150=10mm 满足要求3、小横杆验算 抗弯强度验算MGK=(g2lalb/3) lb/3=(0.151.51.2/3) 1.2/3=0.036 KN.MMQK=(qklalb/3) lb/3=(31.51.2/3) 1.2/3=0.72KN.M1.1（MGK+1.15 MQK）/Wf/m=1.1（0.036+1.150.72）106/5080=187 N/mm2205/1.024=200N/mm2 满足要求 挠度验算WQK=FLb/33Lb2-4（Lb/3）2/24EI=1.215001200/3312002-4(1200/3)2/24206000121900=4.4mm8.5KN 取双扣件连接。5、立杆底座和地基承载力验算本工程主楼高度为99米外脚手架立于地下室结构底板上，高度为91米的外脚手架立于建筑覆土结构顶板上。故不作验算。6、立杆稳定验算m=1.19(1+) /(1+1.17) =2.7/18.55=0.146m=1.19(1+0.146)/(1+1.170.146)=1.165风载产生的弯矩：Mw=0.12Wk h2/10=0.120.51.82/10=0.02KNM换算长细比：=lo/i=kh/i=1.1551.051.8100/1.58=138根据建筑施工扣件式钢管脚手架安全技术规范查表可得=0.357轴心力设计值：落地式脚手架N，=1.2（Gk+Qk）=25.5KNN/A+ Mw /W 0.9=25500/0.357489+0.02106/5.081030.9=135N/mm2f/m=205/1.165=176N/mm2 满足要求三、悬挑脚手架的设计计算1、荷载取值：悬挑式脚手架高度Hi=53.9=19.5米，按现场搭设情况布置2+1.89+1.5=19.7米，Hi取19.7米计算，10排。（1）计算恒荷载标准值：Gk=Hi（gk1+gk3）+nLagk2查表得gk1=0.109KN/m；gk2=0.3587 KN/m；gk3=0.0768KN/mGk=19.7（0.109+0.0768）+101.50.3587=9.04KN（2）计算作业层施工荷载标准值：Qk=nLaLbqk/2=11.50.93/2=2.025KN（3）计算风荷载标准值：La=1.5米 =0.85 wk=0.7szw0=0.71.30.8510.5=0.39KN/m2Wk=Lawk=1.50.850.3=0.5KN/m（沿高度方向）2、大横杆的验算按三跨连续梁计算。计算时，忽略大横杆的自重。 抗弯强度验算MGK=0.1g2lbla2=0.10.15/20.91.52=0.015KN.MMQK=0.1qklbla2=0.13/20.91.52=0.3KN.M1.1（MGK+1.15 MQK）/Wf/m=1.1（0.015+1.150.3）106/5080=77.95N/mm2205/1.024=200N/mm2 满足要求 挠度验算： WQK=0.677qkla4/100EI=0.67730.4515004/10020600121900=1.845mm1500/150=10mm 满足要求3、小横杆验算 抗弯强度验算MGK=0.25g2La（Lb/2）Lb =0.250.151.50.9/20.9=0.02278 KN.MMQK=0.25qklalb/2lb=0.2531.50.9/20.9=0.4556KN.M1.1（MGK+1.15 MQK）/Wf/m=1.1（0.02278+1.150.4556）106/5080=162.78N/mm2205/1.024=200N/mm2 满足要求 挠度验算WQK= FLb3/（48EI）=1.35150012003/48206000121900=2.9mm900/150=6mm 满足要求。4、立杆稳定验算m=1.19(1+) /(1+1.17) =2.03/9.04=0.225m=1.19(1+0.225)/(1+1.170.225)=1.154风载产生的弯矩：Mw=0.12Wk h2/10=0.120.51.82/10=0.02KNM换算长细比：=lo/i=kh/i=1.1551.051.8100/1.58=138根据建筑施工扣件式钢管脚手架安全技术规范查表可得=0.357轴心力设计值：落地式脚手架N，=1.2（Gk+Qk）=13.28KNN/A+ Mw /W 0.9=13280/0.357489+0.02106/5.081030.9=72N/mm2f/m=205/1.154=177.6N/mm2 满足要求5、悬挑脚手架悬挑槽钢、拉索验算N=1.2（Gk+Qk）=1.2（9.04+2.03）=13.28KNFsin1.875=N1.875+N1.075tg= 3.9/1.875=2.08 =64.323F=13.282.95/(1.8750.901)=23.19KNM=Nab/l=13.281.0750.8/1.875=6.09KN.m采用14槽钢 W=80500mm3M/W=6090000/80500=75.61N/mm2205 N/mm2 满足拉索拉力F=23.19KNFg=Fg/K=0.85Fg/8Fg23.19*8/0.85=218.25KN 采用61918.5钢缆，公称抗拉强度1700N/mm2 6、预埋件(1) 柱、剪力墙处挑梁直接浇入砼，深入砼25cm以上。(2) 挑梁架在框架梁上固定计算。主要考虑挑梁沿轴向所产生的力，由于轴压力很小，故不作考虑，在梁上预埋f20钢筋伸出砼面20cm2根，待槽钢放准位置后，与槽钢焊接。7、钢挑梁处主体结构梁配筋验算选取最小梁作为验算。第17层17-L15结构梁，梁跨度为3m，梁断面为250500，配筋上层2根18（级钢），下层3根20（级钢），砼等级为C30， fy=360N/mm2，fc=14.3 N/mm2为安全起见取75%强度,为11.44N/mm2,As= As=942.6mm2。楼板重(按单向板计算):q1=0.1230.525=4.5KN/m梁自重: q2=0.250.525=3.125KN/m板面活载:q3=23/2=3KN/m因此均布荷载为q=1.2(4.5+3.125)+1.43=13.35KN/m由挑梁槽钢加给结构梁的集中荷载为P=Vmax=9.46KN跨中最大弯矩: Mmax=1/8ql2+Pa=1/813.3532+9.460.75=22.1KN.m下排受拉钢筋验算(梁上部受压,上排受压钢筋不验算):s=Mmax/(1fcbho2)=22.1106/1.011.442504652=0.036s=0.5(1+1-s )=0.991故As=Mmax/(shofy)=22.1106/0.991360465 =133.2 mm2(36.36+15)=51.36KN 钢丝绳采用14#，其允许拉力为135KN，所以满足要求。20#槽钢承载力验算Mmax=30.9KNmWmax= Mmax/=30900000/205=150cm3W=178cm3，亦满足要求。14a槽钢承载力验算本工程卸料平台限载1.5T，则平台满载时受力为1.71KN/m2，考虑安全储备，计算时荷载取3.5KN/m2，则槽钢受力为q=3.50.82.0=5.6KN/m，其中动力系数为2.0。Mmax=ql2/8=5.62.52/8=4.38KNm= Mmax/W=4.38106/80500=54.41N/mm2，亦满足要求。2.落地卸料平台 本工程落地卸料平台尺寸为3.6m4.5m，横向立杆间距为1.2m，纵向立杆间距为1.5m，步距同楼层层高3.0m，卸料平台搭设同常规脚手架搭设，在建筑物的东南面与西南面各搭设一个，以解决楼层之间的材料运输问题。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 第 21 页 共 21 页
