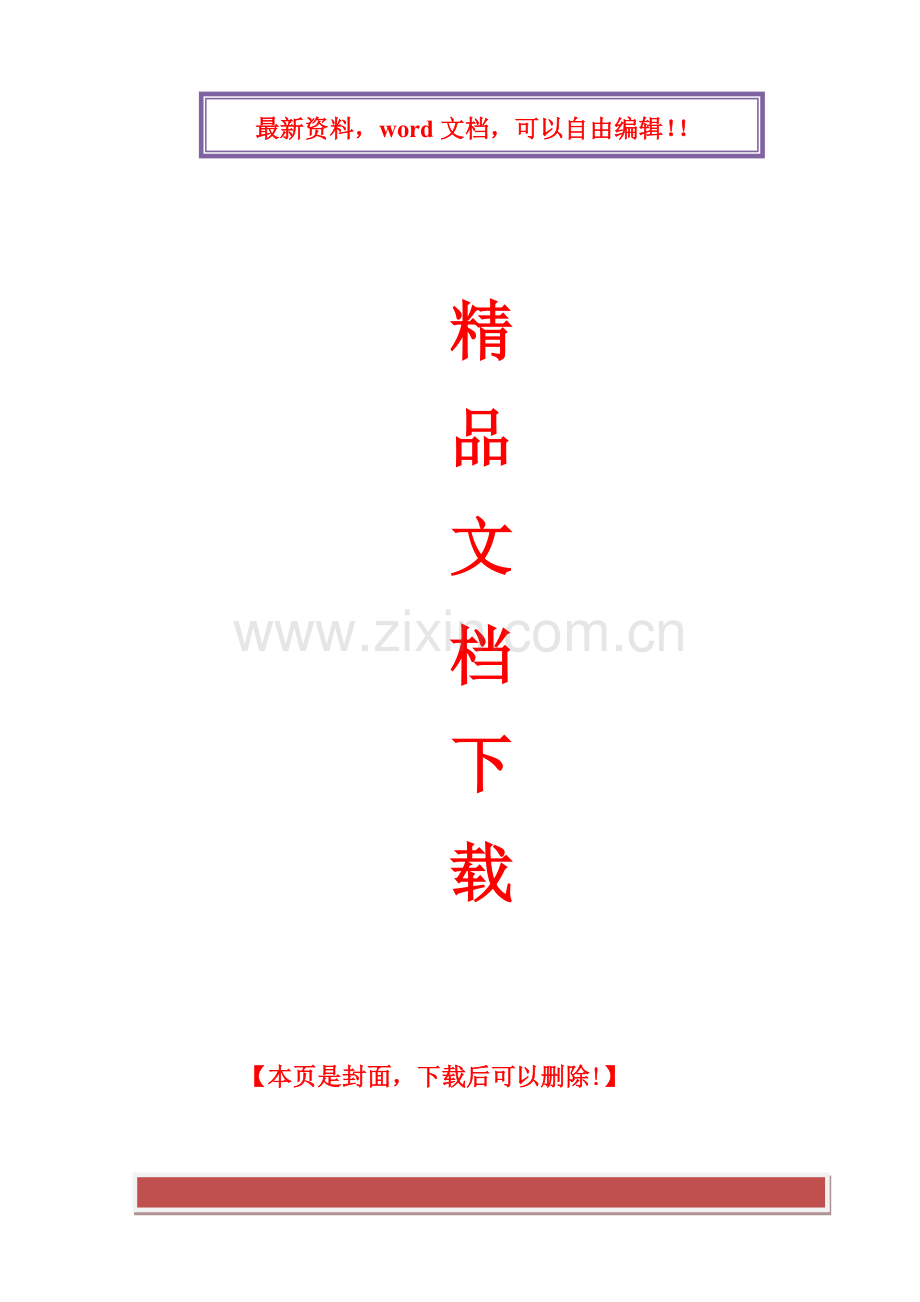

【本页是封面，下载后可以删除!】

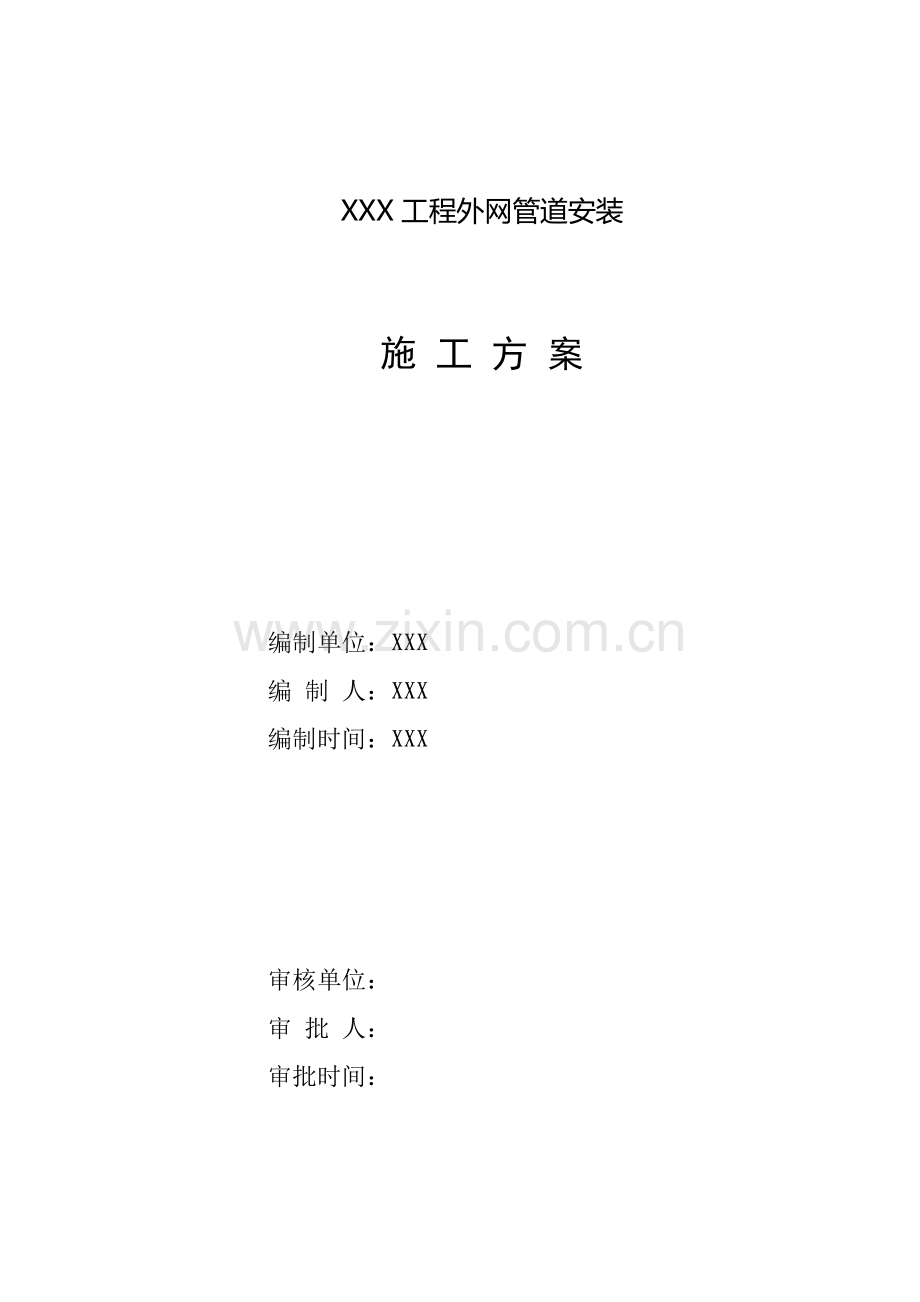

XXX工程外网管道安装

施 工 方 案

编制单位：XXX
编 制 人：XXX
编制时间：XXX

审核单位：
审 批 人：
审批时间：

目 录

一、工程概况
二、主要工程量
三、施工依据
四、主要施工方法及技术措施
五、主要措施工程量
六、主要质量标准及技术要求
七、质量保证措施
八、主要安全技术保护措施
九、文明施工及环境保护措施
十、劳动组织
十一、设备、工机具计划表
十二、冬季施工措施
十三、工期计划
十四、现场布置图
一、工程概况
本工程为XXX工程外网管道安装工程，建筑面积XX㎡，主要包括冲渣余热水施工、外网给排水施工、喷煤输送管线施工、循环水泵站施工。施工地点XXX厂区新建XX项目区域内，由XXX设计。
二、主要工程量
根据业主提供的工程图纸，整理汇总主要工程数量如下:
1.冲渣余热水施工；
2.外网给排水施工；
3.喷煤输送管线施工；
4.循环水泵站施工。
三、施工依据
1.根据业主提供的工程图纸：
（1）XXX施工图；
（2）XXX施工图；
（3）XXX施工图；
2.相关施工技术规范：
（1）《工程测量规范》GB50026—93；
（2）《建筑施工高处作业安全技术规程》JGJ80-91；
（3）《建筑施工安全检查评分标准》JGJ59—99；
（4）《施工现场临时用电安全技术规范》JGJ46—2005；
（5）《建筑防腐蚀工程施工及验收规范》GB50212—2002；
（6）《建筑工程施工质量验收统一标准》GB50300—2001；
（7）《工业金属管道工程施工及验收规范》GB50235－97；
（8）《现场设备、工业管道焊接工程施工及验收规范》GB50236－98；
（9）《建筑给排水及采暖工程施工质量验收规范》GB50242－2002；
四、主要施工方法及技术措施
施工顺序：
管基垫层
测量放线——土方开挖——管道施工——阀门井施工——管道夯实——土方回填——竣工验收
1.土方施工工艺
（1）施工前与建设单位进行现场土质确定为中密的碎石类土；
（2）开工前熟悉施工图纸，了解现场实际情况，根据施工图纸及测量基准点对管线的起始点进行测量，设置观测点并加以保护；
（3）测量放线前与有关单位联系，确定地下障碍物准确位置，以便沟槽开挖时对其采取加固措施。管道施工占地宽度20米。
（4）管道测量放线，应放出线路轴线（或管沟开挖边线）和施工作业带边线，在线路轴线（或管沟开挖边线）和施工作业带边界线上加设百米桩并桩间拉线或撒白灰。一般地段施工作业横断面布置见下图：
管沟横断面布置图
施工作业带边界线
施工作业带边界线
线路轴线
管沟
6-8m
20m

2.排水管道施工工艺
（1）混凝土垫层
1）根据设计院要求按照支撑角2α=120°，进行施工
2）立模板：垫层边模可采用10#槽钢或100mm×l00mm方木模板，模板背后用钢钎或方木固定。
3）浇筑垫层混凝土：采用平板振捣器振捣密实，根据标高控制线，进行表面刮杠找平，木抹搓压拍实，管基尺寸参04S516-16。
3.土方回填工艺
（1）管道安装完毕，留出接口部位，先进行管身的初步回填，消防水管S2和给水管道S4的施工方案参照《轧钢工程给排水管道施工方案》，水压试验参照《轧钢工程给排水管道打压、冲洗方案》，排水管道和雨水管道进行闭水试验合格后，应及时对沟槽进行回填。槽底至管顶以上50cm范围内，不得含有有机物，冻土以及大于50mm的砖石等硬块。
（2）回填土应轧钢项目部要求，在轧钢北侧，储运处东侧土场取土，距离为2km。
（3）管沟回填时，沟槽底部回填采用人工夯填，沟槽上部采用震动碾碾压夯实。
（4）管道沟槽位于路基范围内时，管道顶部正上方50cm范围内回填土表层的压实度不应小于87%，沟槽两侧及管顶以上50cm范围以内用素土夯填，其余部分分层夯填，其压实系数不应小于95%。
（5）管道两侧及管顶以上50cm范围以内的回填土，应有沟槽两侧的对称运入槽内，不得直接仍在管道顶上，由装载机沟上推填，人工沟下滩铺。
4.井由土建专业施工。
5.架空及保温管道正常施工
五、主要措施工程量
序号
名称
规格
数量
1
槽钢
16
12
2
钢板
16-20
2
六、主要质量标准及技术要求
1.相关施工技术规范：
（1《工业金属管道工程施工及验收规范》GB50235－97；
（2《现场设备、工业管道焊接工程施工及验收规范》GB50236－98；
（3《建筑给排水及采暖工程施工质量验收规范》GB50242－2002；
2.给排水管道安装允许偏差
管道安装的允许偏差（mm）
项 目
允许偏差
坐 标
架空及地沟
室 外
25
室 内
15
埋 地
60
标 高
架空及地沟
室 外
±20
室 内
±10
埋 地
±25
水平管道平直度
DN≤100
2L/‰，最大50
DN﹥100
3L/‰，最大80
立 管 铅 垂 度
5L/‰，最大30
成 排 管 道 间 距
15
交叉管的外壁或绝热层间距
20
