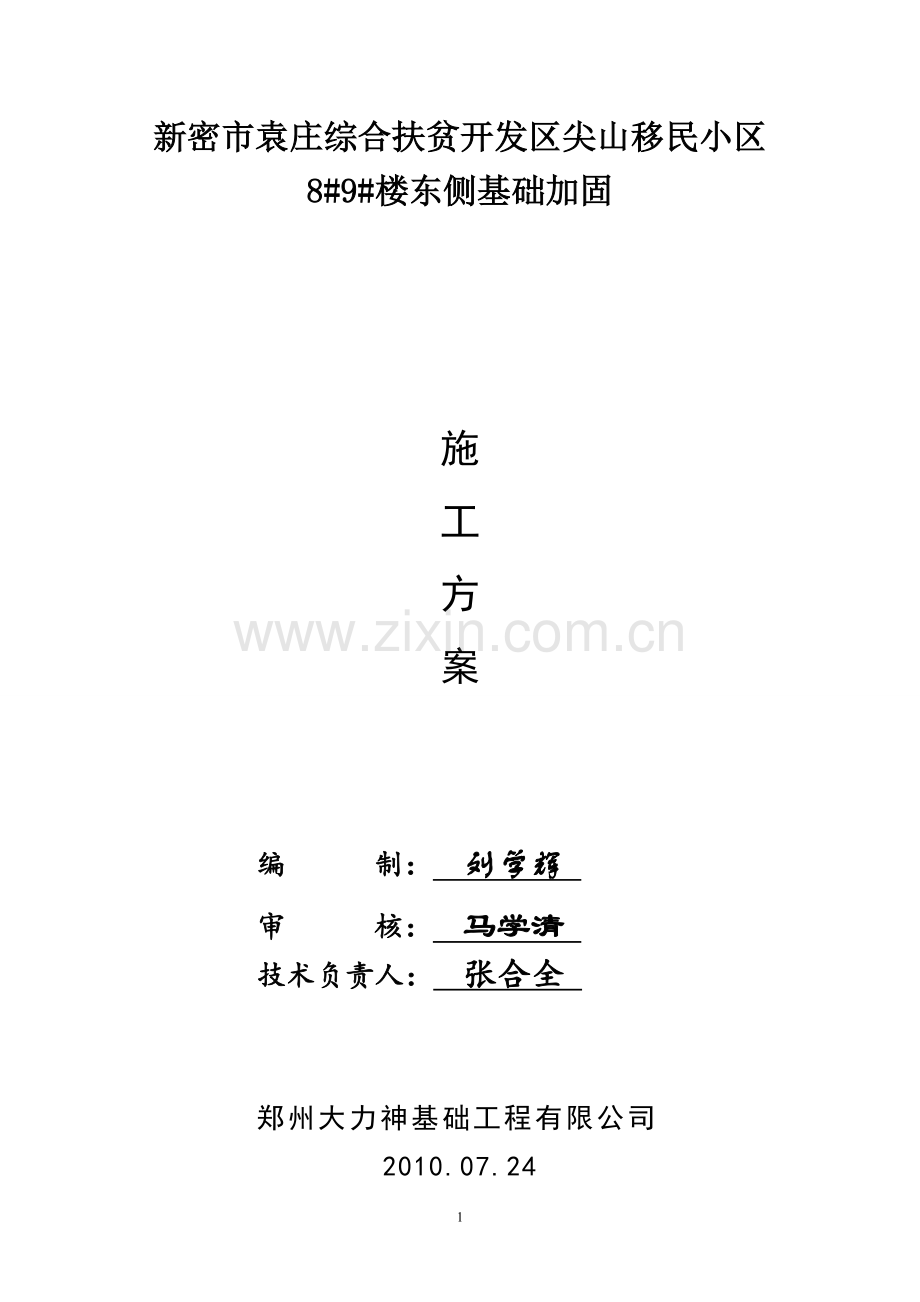

资源描述
新密市袁庄综合扶贫开发区尖山移民小区
8#9#楼东侧基础加固
施
工
方
案
编 制: 刘学辉
审 核: 马学清
技术负责人: 张合全
郑州大力神基础工程有限公司
2010.07.24

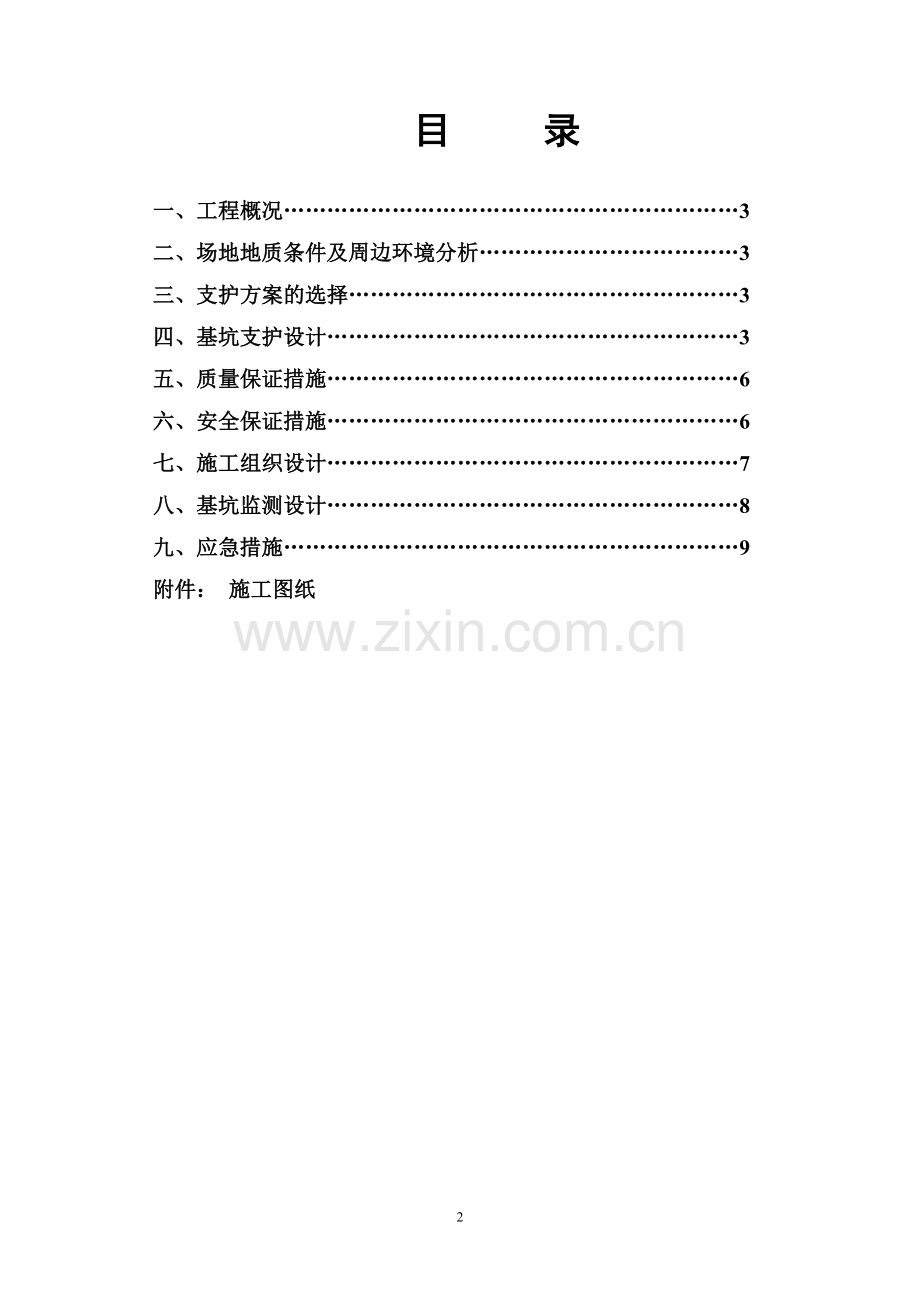

目 录
一、工程概况………………………………………………………3
二、场地地质条件及周边环境分析………………………………3
三、支护方案的选择………………………………………………3
四、基坑支护设计…………………………………………………3
五、质量保证措施…………………………………………………6
六、安全保证措施…………………………………………………6
七、施工组织设计…………………………………………………7
八、基坑监测设计…………………………………………………8
九、应急措施………………………………………………………9
附件: 施工图纸
一、工程概况
拟建工程位于新密市袁庄综合扶贫开发区尖山移民小区。该工程的重要性等级为二级, 场地复杂程度等级为二级。该工程基础埋深8.0米,受场地限制和施工安全要求,5#、8#、9#楼东侧基础须进行支护加固。
二、基坑地质条件及周边环境分析
(1)、基坑地质条件特点
基坑开挖深度范围内的土层为稍湿,松散-稍密的杂填土、粉土层,土质条件较好。
(2)、周边环境分析
拟建建筑物位于新密市袁庄综合扶贫开发区尖山移民小区,本建筑场地为开发扩大建场地,交通便利,地质条件简单,无发现不良环境地质现象。但需考虑该侧基坑边侧道路以及雨水冲刷等支护不利因素。
三、支护方案的选择
3.1.1支护方案的选择与分析
根据工程地质报告可知:该场地拟建工程基础埋深约8.0m,地下水位较深,地质较好,基坑安全等级为二级。目前在该区域内基坑支护采用的支护形式主要有三种:①桩-锚式;②土钉墙;③复合土钉墙。
桩-锚式支护的优点是:它能有效的控制基坑侧向位移,保证临近建筑物和道路管线的安全。缺点是:①造价较高,施工周期较长;②预应力锚杆一般都较长,容易受临近建筑物基础影响,影响可操作性;③施工难度较大,操作较复杂,需大型专用设备。
土钉墙的优点是:①造价低廉,施工迅速,基本不占独立工期;②具有很大的灵活性和可调性,根据地质情况的变化及监测结果,可随时调整支护参数,对软弱地质进行补强,从而达到最佳支护。缺点是:其为柔性支护结构,允许土体有一定水平位移。
复合土钉墙支护:是各类桩、预应力锚杆等支护结构与土钉墙综合在一起使用,共同组成的支护结构。土钉墙是一种柔性的支护结构,在粉土、粘性土地层广泛采用。
3.1.2、支护方案的优化
根据地质报告提供的土质数据、基坑开挖深度及基坑四周的实际情况,考虑受力和变形要求,依照安全可靠、造价经济、便利土方施工、缩短工期的原则,经综合比较,该工程边坡均采用毛石挡土墙+预应力锚杆支护结构。
四、基坑支护设计
4.1 设计依据:
1.《建筑基坑支护技术规程》JGJ120-99
2.《 基坑土钉支护技术规程》CES96-97
3. 北京理正深基坑支护计算软件
4.《建筑地基基础工程施工质量验收规范》(GB50202-2002)
5. 《混凝土结构工程施工与验收规范》(GB50204-92)
6. 《新密市袁庄综合扶贫开发区尖山移民小区岩土工程勘察报告》
7. 现场基坑周围建筑物和环境实际勘察和类似支护工程经验
4.2 设计参数
东侧边坡处采用砌一道毛石挡土墙,下底宽3.0m,上口宽0.5m,M5.0水泥砂浆砌筑勾直缝,边坡面施工两排预应力锚杆;毛石挡土墙施工时根据预应力锚杆设计位置进行预留150㎜孔。
剖面图
第一排预应力锚杆:埋置深度1.0m,成孔孔径100㎜,倾角10°,L=25.0m, 2B20,设计抗拔力100KN ,锁定荷载50KN 。
第二排预应力锚杆:埋置深度5.0m,成孔孔径100㎜,倾角10°,L=25.0m,2B20,设计抗拔力100KN, 锁定荷载50KN 。
4.3 预应力锚杆施工工艺
(1)施工工艺流程
清 孔
成 孔
平整施工面
施工准备
(放孔位、设备就位)
下锚杆、孔底注浆、孔口补浆
锚杆自由段处理
锚固体加工制作
注 浆 凝 固 后
安装垫板、腰梁
张 拉
检验、锁定
(2)施工方法
1)成孔
采用人工洛阳铲或土锚钻机机械成孔,按图纸设计的孔位标高进行测量放线,准确标注孔位,然后按照设计要求的孔深、角度和孔径进行钻孔施工。
2)锚杆制作安装
钢筋应除油污、除锈,排列要均布平直,沿杆体轴线方向每间隔2.0m设置一个隔离架。锚杆自由段并采用塑料护套包裹,与锚固段相交处的塑料管关口应密封并用扎丝绑紧。最后将锚杆固定好平稳送放至孔底。
3)注浆
一次注浆:锚杆体安放后进行注浆,注浆应连续一次注满,若中途停止时间超过30分钟时,应用水或稀水泥浆润滑注浆泵及其管路。注浆材料采用纯水泥浆,水泥采用P.C32.5级复合硅酸盐水泥。注浆液水灰比为0.45~0.55,压力不小于0.4MPa。注浆应从孔底开始灌填,当孔口有浆液流出并加压稳定后,方可停止注浆。
4)端头保护
锚杆注浆完成后外露部分采用胶布及防腐材料包缠好,防止钢筋损伤或生锈。
5)腰梁、垫板安装
根据设计要求,腰梁用2根16槽钢制作,腰梁应平行放置,通长设置;垫板应安装平整牢固,并保证固定垫板与孔向垂直、与孔中心一致。
6)锚杆张拉
①张拉前应对张拉设备进行检验,并检验锚头丝杆是否有伤残。
②采用千斤顶张拉施加预应力50KN后,安装螺丝固定。
4.3工程配合
(1)三通:即水、电、路通;
(2)土方开挖应按确定的基坑边线进行,边坡附近不留孤岛、土柱、挖土应分层开挖,每层开挖深度1.5m~2.0m,不可一挖到底,随开挖随支护;
(3)应提供基坑边界外10m范围内的地下管线资料等如有障碍物应对土钉位置、长度、密度进行调整。
(4)严禁边坡顶大量堆载,严格按设计控制荷载。
五、质量保证措施:
1、向甲方申请提供地质报告及有关施工图纸,作为设计方案参数及施工工艺制定的依据,如有变更或需采取补充方案时,及时通报甲方认可。
2、施工现场设立工程技术组,全面负责整个工程中的有关技术及质量安全,及时解决施工中出现的各类问题监督各道工序质量。
3、请求甲方提供有关基坑周围地下管网及障碍物情况,以便及时采取相应措施,保证施工质量。
4、严把材料质量关,必须采用有出厂合格证或化验的钢材,水泥,并对进行有关的试验,杜绝使用不合格材料。
5、进行全面质量管理,实行班组长质量责任制,将质量管理分解到各工序、每个人。对各项参数各项工艺进行全面的,严格的监督检查。
六、安全保证措施
1、基坑开挖期间,设专人指挥挖土机,同时要配合甲方尽可能查明地下障碍物,以防止出现意外。
2、施工期间现场设一名专职安全员,负责现场安全。
3、车辆装土要均匀,不超载,不遗洒,在坡道出口处两侧设拍土架,设专人对出场运土车辆排车槽,该苫布,清扫轮胎。保证车辆清洁后方可放行。
4、施工中要主动配合甲方搞好与周边环卫交管部门及居民的关系,减少噪声污染,做到文明施工,树立好公司的外部形象。
5、强化管理,责任到人。土方施工时要保证一名领导同志住在现场,反馈信息,协调各方面关系。
6、所投入的机械,车辆要保证技术性能完好,不带故障出车。
7、组织办理好市容、环卫、渣土消纳、交通各部门的有效证件、手续,保证车辆机械的正常运行。
8、严格按照郑州市道路交通管理规定及机动车驾驶员管理办法,开文明车,开安全车,杜绝违章安全责任事故的发生。
9、对已施工完的边坡要进行位移的监测。
10、施工现场各类机械,工作每天班后、公休、节假日应停放在较高的安全地带,避开高压线,以防水淹、塌方倾翻、雷击、触电等损坏机械。
11、现场机电设备应有防雨设施,机电设备要有接地、接零安全装置,并定期检查,发现问题及时处理。
12、水泥应入库或垫高码垛上搭防雨布,不得水浸和雨淋。
七、施工组织设计:
1.施工准备
1.1现场准备
①设备进场前进行施工现场踏勘,了解场地情况及周围环境;
②了解水源、电源位置及最大可供数量,并将水、电接入表箱后接至施工地点;
③请业主进行地下障碍及管线交底;
④根据现场总平面布置,选择合适的位置搭设临时水泥库及设备摆放。
1.2技术准备
①组织技术、管理人员全面熟悉图纸,领会设计意图,明确施工质量要求;
②参加图纸交底会议,做好图纸会审工作;
③做好对班组人员的技术、安全交底工作。
1.3机械设备准备
①机械进场前作好维修工作,保证设备机械完好性;
②本工程拟投入一套喷砼及配套设备。
1.4材料准备
落实材料供货单位,并根据施工进度制定材料供货计划,确保备料充分。
2.施工组织
本工程采用项目经理制组织施工,工地设项目经理一名,全面负责人员组织、质量、进度、安全等工作,负责与其它协调联络工作。
现场施工人员配备如下:
队 长: 1人 钢筋加工制作: 4人
制锚安装班:4人 注 浆 班: 2人
造 孔 班:4人 技 术 员: 1人 总计:18人
主要机械设备:
空压机
103
台
1
成孔钻机
100型
台
1
注浆机
GBJ1.8
台
1
搅拌机
200L
台
1
切割机
DJ3G-40
台
1
电焊机
BX1-250
台
1
洛阳铲
Ф100
把
10
八、基坑监测设计(根据甲方要求另行实施)
1、监测点、控制点布置
A、根据基坑开挖设计方案,按《建筑安装工程施工测量规范》BJ212-88、《建筑基坑支护规程》JGJ120-99的相关规定和要求,以及勘察报告提供的地层结构与场地周边的实际情况,基坑壁位移按安全等级为三级布设观测点、控制点和基准点。
B、水平位移监测点在基坑坡顶布置1排,按30m间距沿基坑开挖线方向布置。基坑顶竖向位移监测点沿基坑四周根据情况布设。
C、控制点和基准点应根据现场实际情况选定和埋设,其埋设位置与边坡的垂距大于30m,以免边坡位移时,控制点和基准点产生影响。控制点、沉降基准点的稳固性是确保监测数据准确与否的保证,故埋设时应按有关规定进行。
2、位移观测方法
应根据场地的实际情况进行选择,该场地为多边形状基坑,其施测方法为:当采用方向法观测坑壁位移变形时,可用正倒镜投点(其测量允差为±3mm)或测角法进行。
3、坑壁位移观测时间
该基坑工程采取人工观测和仪器测量相结合的办法进行监测,人工观测每天沿基坑壁及基坑四周进行观测,并作出记录,仪器采用DS3水准仪和DJ2经纬仪进行,每开挖一层,支护一层土钉,各观测一次。可根据坑壁变形情况决定观测次数。当变形超过有关规定时,应加密观测次数,如果有事故征兆时,应连续监测,并及时上报有关部门,采取相应措施进行处理。
4、竖向位移的观测:按现场实际情况,应按四等水准测量的要求进行,视线长度不宜超过50m,按DS3水准仪精度规定,环形闭合差计算(L以公里计)。
5、沉降观测时间:开始时每支护一层应进行一次,当基坑开挖结束后可根据实际情况增加或减少观测次数。
6、监测控制标准及警戒值:在工程监测中,每一测试项目都应根据实际情况和计算书,事先确定相应的警戒值,以判断位移或受力状况是否会超出允许的范围,判断施工和周围建筑物是否安全,是否需要调整施工步序或优化原设计。因此,测试项目的警戒值的确定至关重要。一般情况下,警戒值应有两部分控制:总允许变化量和单位时间内的允许变化量(允许变化速率)。根据有关规范与标准,警戒值定为如下:
支护结构变形警戒值
序号
监测内容
安全域
警戒域
危险域
备注
1
支护结构水平位移
最大<25
坡顶<15
最大25~35坡顶15~20
最大>35 mm
桩顶>20 mm
3mm/d
2
支护结构竖向位移
<20mm
20~30 mm
>30 mm
3mm/d
3
周边建筑物沉降
<20mm
20~30 mm
>30 mm
3mm/d
4
地面道路沉降
<20mm
20~30 mm
>30 mm
3mm/d
5
周边建筑物倾斜
<1.5%
1.5~2%
2%
Δh/B
九、应急措施
分析和预测支护施工中可能发生的事故,采取相应的应急措施,是支护成败的关键,针对本工程的实际情况,我们决定采取以下应急措施:
1、现场准备一定数量的砂袋及砂土,必要时可对被动区采取压重法,可有效减少基坑变形和抵抗基坑隆起。
2、对于局部土体剥落,可采用沙袋填充和预留注浆管封闭注浆。
3、对于局部土体较湿不能成孔的部位,可采取同长度φ40钢管替代土钉。
4、如边坡变形较大,可加长土钉进行加固。
5、对于自稳性能差的土层采取先喷砼后打土钉的施工工艺。
