地板辐射施工方案.doc

地暖

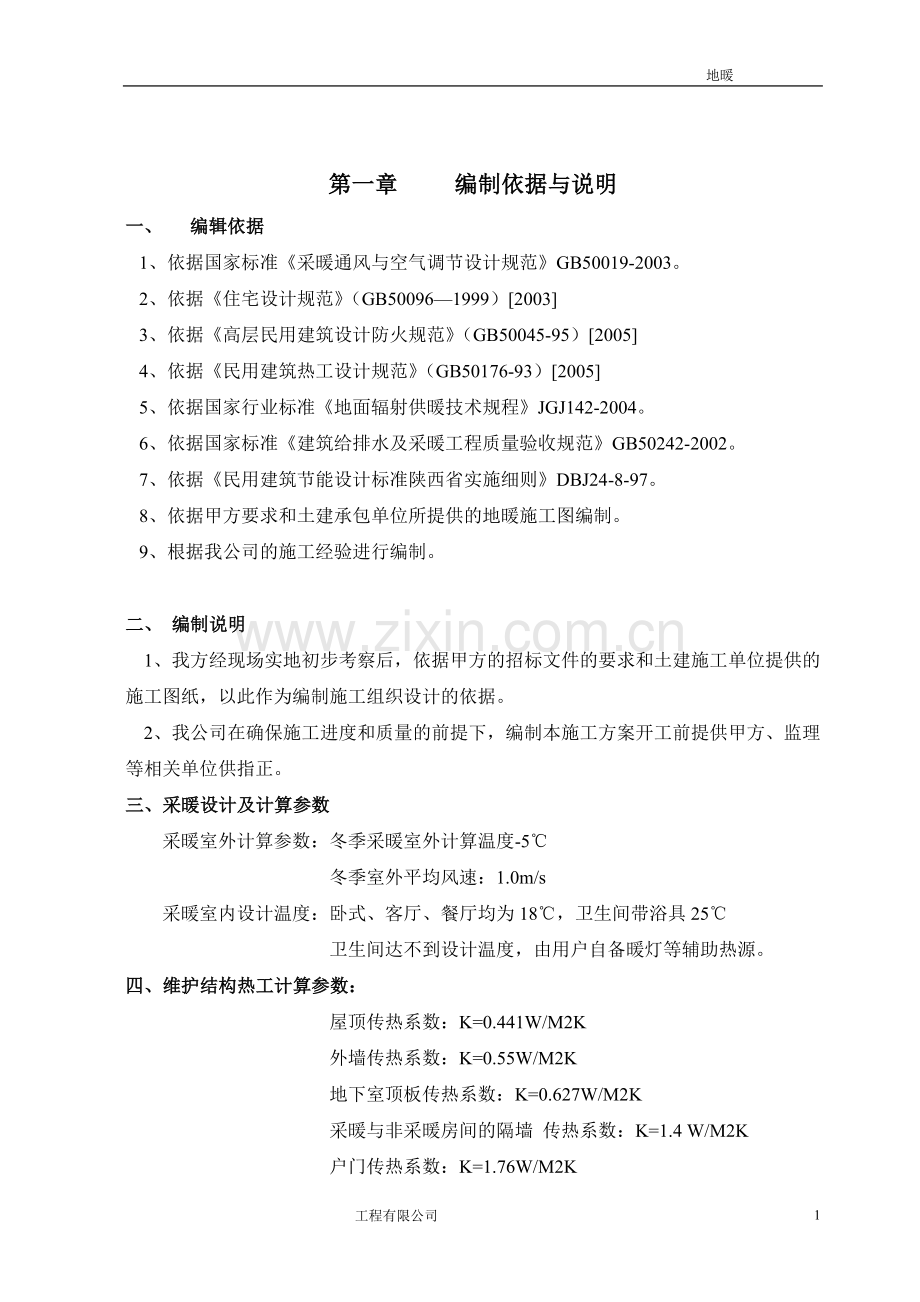

第一章 编制依据与说明
一、 编辑依据
1、 依据国家标准《采暖通风与空气调节设计规范》GB50019-2003。
2、 依据《住宅设计规范》（GB50096—1999）[2003]
3、 依据《高层民用建筑设计防火规范》（GB50045-95）[2005]
4、 依据《民用建筑热工设计规范》（GB50176-93）[2005]
5、 依据国家行业标准《地面辐射供暖技术规程》JGJ142-2004。
6、 依据国家标准《建筑给排水及采暖工程质量验收规范》GB50242-2002。
7、 依据《民用建筑节能设计标准陕西省实施细则》DBJ24-8-97。
8、 依据甲方要求和土建承包单位所提供的地暖施工图编制。
9、 根据我公司的施工经验进行编制。

二、 编制说明
1、我方经现场实地初步考察后，依据甲方的招标文件的要求和土建施工单位提供的施工图纸，以此作为编制施工组织设计的依据。
2、我公司在确保施工进度和质量的前提下，编制本施工方案开工前提供甲方、监理等相关单位供指正。
三、采暖设计及计算参数
采暖室外计算参数：冬季采暖室外计算温度-5℃
冬季室外平均风速：1.0m/s
采暖室内设计温度：卧式、客厅、餐厅均为18℃，卫生间带浴具25℃
卫生间达不到设计温度，由用户自备暖灯等辅助热源。
四、维护结构热工计算参数：
屋顶传热系数：K=0.441W/M2K
外墙传热系数：K=0.55W/M2K
地下室顶板传热系数：K=0.627W/M2K
采暖与非采暖房间的隔墙 传热系数：K=1.4 W/M2K
户门传热系数：K=1.76W/M2K
外窗传热系数：K=2.0W/M2K
凸窗传热系数：K=2.0W/M2K

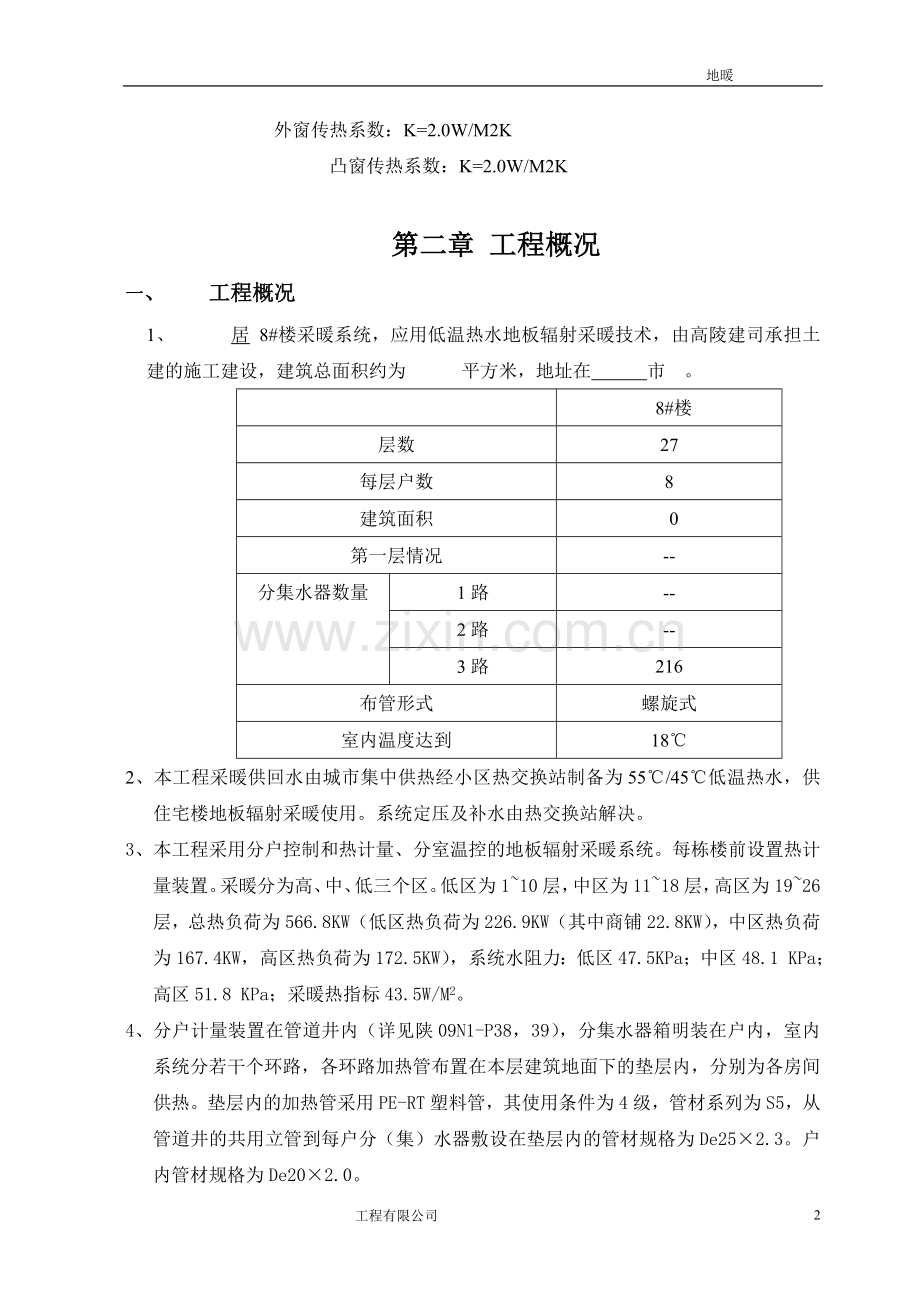

第二章 工程概况
一、 工程概况
1、 居 8#楼采暖系统，应用低温热水地板辐射采暖技术，由高陵建司承担土建的施工建设，建筑总面积约为 平方米，地址在 市 。

8#楼
层数
27
每层户数
8
建筑面积
0
第一层情况
--
分集水器数量
1路
--
2路
--
3路
216
布管形式
螺旋式
室内温度达到
18℃
2、本工程采暖供回水由城市集中供热经小区热交换站制备为55℃/45℃低温热水，供住宅楼地板辐射采暖使用。系统定压及补水由热交换站解决。
3、 本工程采用分户控制和热计量、分室温控的地板辐射采暖系统。每栋楼前设置热计量装置。采暖分为高、中、低三个区。低区为1~10层，中区为11~18层，高区为19~26层，总热负荷为566.8KW（低区热负荷为226.9KW（其中商铺22.8KW），中区热负荷为167.4KW，高区热负荷为172.5KW），系统水阻力：低区47.5KPa；中区48.1 KPa；高区51.8 KPa；采暖热指标43.5W/M2。
4、 分户计量装置在管道井内（详见陕09N1-P38，39），分集水器箱明装在户内，室内系统分若干个环路，各环路加热管布置在本层建筑地面下的垫层内，分别为各房间供热。垫层内的加热管采用PE-RT塑料管，其使用条件为4级，管材系列为S5，从管道井的共用立管到每户分（集）水器敷设在垫层内的管材规格为De25×2.3。户内管材规格为De20×2.0。
5、 本工程住宅两厅，卧室单位地面散热量按照木地板设计；厨房，卫生间按瓷砖设计，聚苯乙烯保温板的表观密度大于20Kg/M3。
6、 供暖入口装置（自力式压力控制阀带热量表）安装在地下室计量小室里，安装方法详见陕09N1-23.。
7、我司地板采暖分包内容：铺设保温层和反射膜、安装分（集）水器、布设
PERT地暖管（包括室内支管和室内到主管道的干管）等。
二、工程说明
1、地板辐射采暖的施工宜在室内初装修后进行，施工环境温度宜在50C以上。施工中应将现场清理干净并防止管材受污染。安装过程中管材端口应临时封闭以防杂物进入。
2、加热管敷设施工中，沿围护结构外墙敷设的第一道加热管距外墙内表面均为200毫米，管间距允许误差5～10毫米。加热管固定应使用固定管卡（或塑料扎带固定），在直线段上，每隔0.7米设置一个，在弯曲部位应设置二个。埋管部分不得有任何管件及接头，未填充混凝土前，严禁在加热管上踩，行走及堆放物品。填充混凝土时伸缩缝的设置视现场实际确定，缝宽8——10毫米，缝中填充膨胀膏。加热管穿墙时应在加热管外加套硬质塑料套管。伸缩缝处和分水器加热管密集处应加柔性塑料波纹套管。
3、所以卫生间均做两道防水层（参见03K404——5——②）。卫生间过门处置止水墙，加热管穿止水墙时应有防水措施，防水措施详见陕09N1——P142～143 B型。
4、管材在敷设前应进行水压试验，敷设完毕后填充混凝土前应再作水压试验合格后方可填充。填充混凝土时应加入0.6MPa的压缩空气通过密切关注压力变化，随时发现在浇注养护中管材的损坏情况。混凝土初凝后方可泄压。混凝土填充层养护期满后，再做一次水压试验，试验压力为工作压力的1.5倍，且不应小于0.6MPa，试验压力下稳压1小时内压降不大于0.05MPa且不渗不漏为合格。分（集）水器等制品和零部件，要有检验合格证与出厂合格证。水压试验及隐蔽工程验收和工程质量事故处理均应做好记录。
5、采暖管道DN＜50采用热镀锌钢管，DN≥50采用无缝钢管；热镀锌钢管采用丝接，无缝钢管采用焊接借鉴。管道穿楼板时应预埋套管，套管内劲较管道外径大6至10mm。套管材料采用钢管制做，穿楼板套管底端应与板面平齐，顶端高于楼板面20～50mm。
6、所以地沟内，管井内，地下室及不采暖房间内的采暖管道及阀门配件均做保温，保温材料选用离心玻璃棉管壳，厚度为：管径≤D57*3.5，厚度40mm；管径在D76*3.5～D159*4.5，厚度50mm；管径≥D219*6.0，厚度60mm。保温方法详见陕09N3——74【室外及地沟内管道用（3）、室内及管井内管道用（50）】，陕09N3——75、77、78、80。
7、供暖管道穿楼板安装参见陕09N1P134，供暖管道穿墙刚性防水套管安装图参见陕09N1P142～143。
8、敷设在地板垫层内的加热管PE——RT塑料管出垫层与镀锌钢管连接采用塑/金属组合接头，PE——RT塑料管区率半径不小于8D（D为管道外径）。
9、系统在安装施工中应防止泥沙，杂物进入管道，对管道敝口应临时封闭。系统使用前应将管道内的泥沙、杂物冲洗干净，以防堵塞管道，系统充水时应缓慢进行以便系统排放空气。
10、地暖系统最低点的静水压力：低区为0.34MPa；中区为0.57MPa；高区为0.83MPa。
11、系统水压试验及调试：系统试验压力为工作压力的1.5倍。1小时内，降压不大于0.05MPa，再讲到工作压力的1.15倍，稳压2小时，降压不大于0.03MPa。同时，个连接处不渗不漏为合格。试压合格后，系统使用前应对系统进行冲洗。初次采暖运行供水温度不得超过320C，连续运行48小时。以后每隔24小时，升温不大于30C，直到设计温度。在此温度以下应对每组分集水器连接的各环路的水温和水力平衡逐个进行调试，直至达到设计要求。
12、所以水系统安装完毕后，应按规定做水压试验，风管及土建风道做气密性试验，直至达到设计要求。
13、地面辐射供暖系统未经调试，严禁运行使用；地面辐射供热工程中，严禁人员踩踏加热管；在加热管的铺设区内，严禁穿凿、钻孔或进行射钉作业；水管和风管穿墙和楼板处的缝隙应用软性不燃材料封堵。
14、分集水器若安装时，本专业配合土建按照陕09N1——77页要求进行提前预留洞。
15、凡以上未说明之处均应按以下规程，规范及图集进行施工。
①建筑给水排水及采暖工程施工质量验收规范（GB50242——2002）
②通风与空调工程施工质量验收规格（GB5024——2002）
③低温热水地板辐射供暖系统安装（03K404）
④陕西省09系列暖通图集
三、工程特点
1、 施工过程中不应与其它施工作业同时交叉进行，对于有可能发生的交叉作业情况，要求与相关（例如强、弱电楼板穿线等专业）共同协商，确定合理的配合方案以确保工程顺利进行。
2、 地板辐射采暖工程要求同土建承包单位紧密配合、加强合作，以确保工程质量进行。
第三章 施工准备与人员安排
一、 施工准备工作
施工准备工作的完善与否是工程能否顺利施工的基础。
1、土建总包单位的施工准备工作：
1.1、对地板辐射采暖工程施工图组织有关工种进行会审、技术交底，以便于双方协作施工。
1.2、提供地暖施工用电、用水、材料库房及场地。
1.3、提供地暖施工所要求的作业面，其内容如下：
1.3.1、清理地面落地灰，要求室内地板采暖以下基层平整度确保高低差在10mm以内。
1.3.2、预留室内各部位50线以利于标高控制。
1.3.3、为满足面层的标高，要求室内地板采暖以下基层上表面标高应达到：室内地板采暖以下地面标高+设计要求的隔热层厚度+设计要求的混凝土填充层厚度=实际规定的混凝土填充层交工标高。
1.3.4、卫生间及室内需要做防水的部位需要完成防水层施工、打好垫层并通过闭水试验验收。
1.3.5、室内楼板以上有强、弱电或其它管线敷设安装要求的，须完成穿线工作并通过验收。
1.3.6、地板采暖一下基层要求干净（无尘子及石子）、无杂物堆放，室内墙体与地面交接处无落地灰，做到室内处理清洁。
为保证工程质量、施工进度，以上六项由土建承包单位所提供符合地板采暖施工要求的作业面须经监理验收合格后方可交付我方施工。
1.1、 预留各层的施工洞口以便于我方以其它工种的施工。
1.2、 提供利用垂直提升机输送地暖施工材料的帮助。组织有关部门做好对地板采暖工程质检与验收的准备工作。
1.3、 统一安排施工进度计划并组织实施。
2、我司地暖施工的准备工作：
2.1、组织设计与施工的图纸会审工作，以熟悉图纸、了解设计意图、明确施工工艺。
2.2、配合土建总包单位进行技术交底工作，以便于双方协作施工。
2.3、编制施工方案。
2.4、提出主材需求计划报甲方进行备料。
2.5、协助监理、土建总包单位对地板辐射采暖施工前所应具备的施工现场条件进行验收。
2.6、组织人员、材料按工程计划分批到位，并对有关人员进行技术、质量、安全的全面交底。
2.7、为了确保工程质量，要做好技术资料存档及报验的准备工作。
二、人员安排

岗位
姓名
联系方式
职责
备注
项目经理

全面管理工作

质量主管

质量监督管理

技术主管

负责技术工作

材料员

材料收发

资料员

资料整理

施工员

施工

安全员

安全管理

未列施工安装人员;8人；共计：15人

第四章 施工部署
开展创建“文明工地”活动，主要采取对建设工程质量、安全生产、文明施工、降低噪音、保护环境等一系列的具体要求，我们的口号是“建精品工程，展我司雄风”特制定创建目标。
第一节 质量目标
质量目标：合格工程
1） 保证合同承诺，交付满意产品；
2） 单位工程合格；
3） 力争样板工程，创优质精品工程；
4） 全面履行“质量责任终生制”的保修责任，科学施工、严 格管理，让业主放心满意，工程产品交付后回访率及维修率达到100%。
第二节 工程目标
工程总目标：以甲方相关单位通知的开工日期为准计划30个日历日内完工。
本工程施工周期短工称量大，为加快施工进度，缩短施工周期性，按时交工，进行分段流水作业。
我们充分利用时间，以极大的热情和旺盛的精力，投入到现场施工中区，从而保证较高的工作效率，确保工期提前完成。
第三节 安全管理目标
安全管理工作以安全达标为中心，以目标管理为目的，以检测评比为手段，狠抓落实和兑现。从基础工作开始，我们建立制定严格的安全检查考核办法，并与个人的经济利益挂钩，同时加强班组建设，制定班组安全活动的考核办法。通过上述措施，巩固达标成果。
安全达标目标：以安全为本，突出抓好现场管理。达到全员无人身受重大伤亡事故，100%达标。
第四节文明工地管理目标
重点开展创建“文明工地”活动，主要是“以人为本”，重点培养职工的爱岗敬业精神，突出抓“职业道德”教育，提高职工队伍的综合素质。
第五节抓好施工现场环境建设
抓好施工现场环境建设，严格实行噪声、建设垃圾综合治理。做到施工不饶命，不破坏生态坏境，保证施工现场的治安管理，使施工生产区、生活区做到环境整洁，紧张有序。
我们采用8小时工作制，为尽可能减少噪声，对周围领居的影响，凡遇夜间施工易产生噪声的施工项目和加工制作，项目部将进行施工调整，避开夜间休息时间。
围绕上述目标，健全管理体制，明确责任。对项目的实施，实施项目管理、核算、质量、进度一条龙负责制。
① 采用先进的施工工艺，施工技术和施工机械，高起点、高标准、高目标、严要求的组织施工。施工中，严格按照规范化管理程序，每一个职能，每一项工作落实到人。
② 采用计算机管理，信息传递均以书面形式完成。
③ 充分利用经济的杠杆作用和组织手段，激发和提高现场管理人员和操
人员的建设热情和工作责任心，加强全体人员重科学管理、重质量、重文明施工的责任意识，是本工程能够保证、按期、安全的顺利完成。

第五章 材料运输与管理
一、 材料运输与安置
1、地板辐射采暖所有材料均采用汽运到现场，根据工程进度计划制定发货清单，装车时需采取减震措施，材料到现场时由材料管理员负责监督卸货，点验完毕后办理交接手续，要求材料装卸时不得抛、摔、滚拖，避免接触油污。
2、所有材料均要分类、分规安安装顺序堆放，并堆放整齐。
二、 材料管理
1、 建立保管、领发制度。
2、 作好现场材料的保管工作，如出现丢失、损坏、一切经济损失由责任人承担。

第六章 施工机械、材料进场计划
一、 工程所需设备及工机具
序号
机具名称
规格型号
数量
1
电锤

2
2
钳台
2#
1套
3
管钳
300 450
各两把
4
锯弓

2把
5
打压机

1
二、施工机械进场前的准备工作
1、与甲方及土建总包单位协商进场设备的存放场地及施工接水、接电方面的相关问题，并在进场前予以解决。
2、考察现场施工条件以确定施工机械进场的先后顺序，在施工条件具备的情况下，我方将所有施工机械一次性进场。
三、施工机械运输与管理
1、在施工条件完全具备的情况下，以上机械器具准备一次通过汽运到场，安置在甲方和土建总包单位指定的位置并设定专人看管。
2、机械管理人员严格执行公司施工机械管理制度，确保设备完好无损，如出现丢失、损坏一切经济损失由责任人负责承担。
3、现场施工过程中要求所有施工人员严格按照《建筑机械使用安全技术规程》和《建筑施工现场临时用电安全技术规程》进行操作，以确保施工机械的完好及人身安全，要求现场安全员认真履行职责，挖掘隐患避免事故发生。

第七章 施工方案
1、施工流程
确认现场具备施工条件

苯板铺设

反膜铂铺设

钢丝网铺设
加热管铺设

试压准备

打压试验

隐蔽验收

混凝土填充

保压48小时

2.施工工艺
（1）地板辐射采暖区域，地面应平整干净，不允许有凹凸不平现象；不允许有落灰、沙石、钢筋等杂物，地面特别要求不允许有油漆等化学物质污染。
（2）保温层δ=20mm的苯板。苯板铺设时接缝处对接紧密，不能搭叠。边墙处设置保温带，高度与找平层平齐。
（3）地暖辐射铝膜采用0.3mg规格
（4）按照设计图纸的要求进行配管，同一通路的加热管应保持水平。配管时应用专用管剪，端口处要平直，并垂直与管轴。
（5）加热管不允许有配件和交叉现象，扎带的规格必须和加热管管径相匹配。
（6）根据施工图安装阀门及分水器时，要固定闹靠，分水器的回路应与该户型的管路数相同。
（7）豆石混凝土的施工应在加热管带压的状态下进行。运送混凝土的车机具，必须字垫有木板的加热管上行驶；卸料时，注意不应让车具的尖锐接触加热管。
（8）房间面积大于30m2或边长大于6m的房间应铺设不小于8mm的膨胀缝。
（9）地板辐射采暖施工现场的环境不宜小于5度，如低于5度时应采取有效措施提高施工温度。
（10）在与内外墙、柱等垂直构件的交接处应留10mm宽伸缩缝；木地板铺设时，应留不小于14mm的伸缩缝。伸缩缝应从填充层的上边缘做到高出装饰层上表面10-20mm，装饰层铺设完毕后，应采取多余部分。伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料。

（11）在一次压力实验合格后，在保持0.4Mpa压力的情况下，及时填充混凝土，并在其后48小时混凝土养护期内采暖系统保持该压力。在混凝土施工过程中，避免损伤导热地盘管外壁及破坏盘管排列间距。
（12）设巡检员专门配合巡视检查混凝土施工情况，做到发现问题及时处理。

地暖管布管示意图

地辐热剖面安装图

两路型分集水器连接正面图

分集水器连接侧面图

三、施工进度计划
1、施工进度计划依据：
1.1、依据我公司的施工经验制定。
1.2、依据甲方、土建总包单位按本施工组织设计要求所提供的地板辐射采暖施工条件制定。
1.3、除因未可预见的工地停电、停水、其他工种对我方施工材料成品造成损坏而影响进度的情况、主材送达时间和其他不合理因素及不可抗力因素以外，本进度计划对于其他正常的不可预见因素已做了相应的考虑。

2、施工进度计划：

2.1施工小组施工工序框图：（见下）
以小组为单位：
组装分（集）水器

三人铺设苯板
两人打压
两人布管、连接分（集）水器
二人铺设铝箔、钢丝网
一人定位放线
支管安装
一人安装支架、分（集）水器

两人组合清理现场
两人布管、连接分（集）水器

2.2我方将安排地暖2个施工小组，每组6人，要求每组每日完成不低于700m2的任务量，保证每日完成不低于1500m2的施工任务。如果需要加快进度，我方将继续增派施工小组，以确保如期完成施工任务。

第八章 质量保证措施
一、施工组织设计编制
我公司是低温热水地板辐射采暖技术的开发设计、产品制造、成套安装的专业公司，根据以往工程的成功经验，针对 地暖工程地板辐射采暖工程编制科学、合理的施工方案，经审批后施工。
二、工程材料质量保证措施
1、本工程所用材料甲方供，我方验收使用。
2、严格执行公司的工程材料管理制度，保证现场到位材料的质量。
3、及时履相关手续。
三、施工质量保证措施
1、 建立工程质量管理小组
组 长：
副组长：
组 员：
1.1明确小组成员职责，根据工程目标展开工作
1.1.1根据设计和施工规范要求，科学地组织施工生产，合理地将材料设备和专业技术组织起来，做好施工准备工作，杜绝返工现象。
1.1.2加强施工过程控制，落实现场施工质量责任制，严格按工艺要求进行施工。
1.1.3加强材料、设备质量控制，凡进场材料均进行检验与试验检查，对不符合要求的及时进行更换。
1.1.4加强工程质量的检验与验证，自检与互检相结合，及时纠正工程中出现的质量问题。
2、认真做好技术交底工作：会议式交底→书面交底→口头交底→现场指导及样板交底→过程监控。
3、成品保护
3.1各类型料管、绝热材料不得接近和接触明火。
3.2塑料管严禁踩踏、用作支撑或借作它用。
3.3进入施工现场的人员应穿软底鞋，不得穿皮鞋或其它硬跟底鞋踩踏塑料管，除专用工具外，不得有其它铁件进场。
3.4供暖系统的安装过程，不宜与其它施工作业同时交叉作业，砼现浇层在浇筑和养护过程中不得踩踏。
3.5在砼现浇层养护期满后，敷设塑料管地面应设明显标志，加以妥善保护，不得在地面上运行重载荷和放置高温物体。
3.6施工完成的地板辐射供暖地面严禁大力敲打、冲击，不得在地面上开孔剔凿或嵌入任何物料。
4、施工资料管理要求
4.1.认真熟悉图纸，收集整理本专业施工资料。
4.2.施工资料整编及时、认真、清楚、真实，填写正确、项目齐全、签认完整。
4.3.专业施工资料做到与工程同步。
4.4.隐蔽验收
4.4.1加热管安装完毕后，应按照隐蔽工程验收且记录齐全。
4.4.2绝热层的厚度、材料的物理性能及铺设应符合设计要求。
4.4.3加热管的材料、规格及敷设间距、长度、弯曲半径等应符合要求，并可靠固定。
4.4.4填充层内加热管不应有接头。
四、施工进度保证措施
1、施工进度计划详细施工进度计划表。
2、施工进度保证措施
2.1 组织措施
2.1.1 建立进度实施和控制的组织系统，订立进度控制工作制度，落实各层次进度控制的人员，具体任务和工作职责，按施工项目的组成、进展阶段、合作分工等，将总工作量计划分解，确定各单体施工进度目标，建立进度控制目标体系。
2.1.2 树立时间就是金钱，工期就是效益的理念，合理安排劳动力，协调工种间及工作面的配合，组织好交叉作业，施工段流水施工。
2.1.3 项目负责人主持每天施工协调会，按总进度计划制定的控制节点，组织、协调、检查各节点实施情况，制订、修正、调整下一个节点的实施要求。
2.1.4 保证工程质量，一次成活，避免返工、整改、停工，一面因质量事故而影响正常的施工进度。
2.1.5 技术员现场指挥，确保技术指导。
2.1.6 建立工期奖罚制度，落实责、权、利的关系，经济上充分调动每一个施工人员的积极性。
2.1.7 建立完善的施工后勤保障，为施工人员提供优质服务。
3、技术措施
3.1 加快施工进度的技术方法，以保证在进度调整后，仍能如期完工。
3.2 大力开展树样板工程劳动竞赛活动，在保证质量安全的情况下，进一步提高劳动效率。
3.3 及时准确的提供材料计划和成品、半品加工计划，按时组织进场。
4、经济及信息管理措施
实现进度计划的奖金保证措施，建立监测、分析、调整、反馈进度实施过程的信息流动程序和信息管理工作制度，以实现连续地、动态地全过程进度目标控制。

第九章 工期保证措施
第一节 建立严格的施工进度计划检查制
施工中严格按照施工进度计划来控制施工进度与各工作的插入时间，施工管理人员根据总包单位的总进度计划制定详细的月、旬作业计划，合理安排工序搭接和施工流向。为防止进度落后，项目部每日检查当日的施工进度情况，做到当时进度当时完成，今天不影响明天，上到工序不影响下道工序，对影响进度的关键部位，项目经理亲自指挥。如遇特殊原因或不可抗拒因素延误某项工序的进度，项目部将千方百计抢时间、充分调动各级施工人员的积极性和一切施工力量，在最短的时间内将进度抢上来。
第2节 保证材料及外加工构件的供应
开工前组织有关人员做好分项工程工料分析表，根据施工图预算提出材料供应计划。施工后及时做好材料修正计划。做好施工机械的落实以及材料的采供工作。
第3节 土建与安装的配合协调工作
施工中。双方要相互创造条件，合理穿插作业，同时均要注意保护对方的成品和半成品。在项目经理统一安排下，每周召开一次现场协调会，积极主动解决好个工种之间的配合等方面的问题。选派有多年施工经验，善打硬仗的施工队伍，集中施工力量，充实组织管理机构。按施工进度计划网络图，合理安排劳动力及材料供应工作，提高施工效率。根据工程结构特点，分出主次部位，按照施工顺序、施工工艺进行立体交叉作业，以确保工程按期完成。
第4节 实行资金专款专用
我公司对项目部资金实行专款专用的管理方法，实行“一支笔审批制”，工程资金一律由项目经理批准后方可动用，确保本工程资金专款专用。

第十章 施工技术措施
第一节 采用新技术、新工艺
本工程采用建筑业推广的一项新技术，其可行性分析如下：
计算机现代化管理系统
为提升我公司建筑施工现代化管理水平，进一步推进项目部在施工管理过程中的机算计应用，使企业的整体竞争力和项目管理科学滑得到较大的提高，我公司针对本工程的特点，采取现代化管理方式：全面进行办公室计算管理、人事管理、材料管理、财务管理、预算管理、劳资管理、建筑资料管理、成本核算等各个方面。方便、准确、快捷使项目系统化、智能化、规范化。配置《项目管理动态控制系统》软件，目前已定期对管理人员进行培训。
我公司将在本工程施工管理过程中应用“三大控制”、“两大管理”软件系统，解决施工计划管理、进度控制、透明延伸，以人为本的管理平台应用管理系统。

第二节 监理严格的技术管理体系
我公司针对该工程的特点，特派施工管理能力强、技术专业性高、施工经验丰富、工作责任心强的人员组成现场技术管理体系，由乙方工程技术质量人员组成，主要解决施工过程中碰到的技术问题，严格控制工程施工质量。施工技术人员在单项工程施工前，按照施工方案，精心组织施工以此来保证工程的顺利进行。
第三节 施工过程技术控制
1、 施工前，认真组织各专业技术人员，熟悉掌握图纸和进行专业技术图纸会审，进行设计交底，施工技术交底。在部分项工程施工中，每进行一道工序，经检查验收不合格的，不准进行下道工序，对操作人员先进行技术交底，用简单明确的文字构成施工任务单，发给各操作人员后在施工。
2、 必须严格遵守技术复核制度，对建筑物的标高、图纸尺寸、误差等做复核记录，工程监理人员复查，无误后进行资料存档管理。
3、 认真做好每项技术复核和隐蔽工程验收工作，实行混凝土浇灌令签证制度，没有工程技术负责人，监理和有关工长、质检员签字，不出进入下一道工序。隐蔽工程施工时，质量检查人员专业技术负责人和质量检查员必须共同进行监督，确保工程顺利进行。
4、 专门负责地暖管安装技术工作的人员，要求在现场办公，处理问题不过夜，实行层层负责、层层交底制度，对施工工艺和特殊施工技术的要求和注意事项，给各班组交代清楚。对涉及修改、质量问题，必须征得建设单位和设计院的同意，针对此问题制定出可靠地技术措施。

第十一章 安全生产措施
1、安全管理体系
项目经理：许敏

技术主管：申卓
质量主管：刘辉

安全员黄博

施工员韩亮

资料员高超
材料员梁高鹏

2、分析影响本工程的安全主要风险（临时用电方面、交通安全、机械伤害），制定相应预防措施。
3、完善安全网络，加强制度建设。
3.1 成立以项目经理为首的安全工作领导小组，使安全生产保证体系横向到边，纵向到底，覆盖到所有工种和作业面。
3.2层层签订责任书，落实安全责任。
3.3按照规范和标准，制定和完善了各级岗位责任制、岗位操作规范和安全生产规章制度，做到有章可循，实行安全一票否决制。
3.4 把安全生产"三标"作为安全管理的重要手段，落实到各班组、施工现场和岗位。
3.5积极开展安全生产活动。提高工人的安全自我保护意识。
3.5狠抓安全教育，切实增强员工的安全意识。坚持做到员工三级教育合格率100%，主要技术工人和特种作业人员持证上岗率100%。
4、安全教育与培训
4.1做好安全教育与训练的计划工作，其计划要适时、适人，内容合理，定时考核，形成制度，实施时做到严肃、严谨、讲求实效，使操作者了解，掌握生产操作过程中潜在的危险因素，防范措施和安全生产技能，获得完善化，减少操作中失误现象。
4.2结合过程施工进度需要，定期做好现场再教育和训练工作。
5.严格执行制度，认真落实措施，确保施工安全
5.1坚持安全目标与利益分配挂钩。
5.2坚持安全生产交底制度。
5.3加强现场安全巡检，发现问题，当即提出，立即整改。坚持夜间施工由主要领导巡查，突发性恶劣气候条件下施工主要领导亲临指挥。
5.4坚持每天的安全讲话制度并认真记录。
5.5实行规范化管理，文明施工。工地严格按施工组织设计进行现场平面布置，做到道路畅通，材料堆放整齐有序并有标识，安全消防设施器材完好并由专人管理。
5.6加强劳动保护，保障员工的人身安全和身体健康。项目部经常对施工现场的各种安全设施，尤其是员工的“三宝”用品进行检查，发现不合格立即更换或强令整改。同时，坚持按标准发放和使用劳保用品，并重点加强了食堂饮食卫生的管理。
5.7严格执行制度，维护生产安全。对违章问题，我们本着“三不放过”的原则，除了及时进行纠正外，还按照制度给予罚款、赔偿损失直至开除的处理。
5.8认真做好政治思想工作。项目部领导经常找员工座谈，深入实际掌握员工思想动态和情绪变化，关心员工生活，量力安排工作，力所能及地为员工排忧解难。
6施工过程安全控制实施
6.1在施工现场设置消防设施，安全标牌和安全生产规章制度。
6.2 把好施工临时用电安全关，如架空线路必须用绝缘导线，且不允许有老化、破损现象，架设高度不得小于3米，过路地段如需埋设的应设有套管。在配电箱、开关箱方面应按“三级配电二级保护”要求认真做好，同时还需执行“一机一闸一漏一箱”的规定，避免发生误操作等事故；任何一个电动机械和其他机械操作人员在离开工作岗位时，必须断电和停机。在现场照明方面的线路等各项也同样需达到以上管理要求原则。
6.3在地下工程施工时，应及时做好明显标志，过路地段设临时通道，要求牢固，周边设不低于1.2米的维护结构，晚上设标志灯和照明灯，确保区内进出人员方便与安全。
6.4任何一项工作每天都有它一定的危险系数，所有需在每天的早上会上坚持安全知识讲解、交底，安全技术交底要勤、要细、要有针对性
7安全技术措施
7.1施工用电：施工电线均应架空或穿管埋地，现场用电全部采用三相五线制。
7.2现场配电箱统一编号，上锁，箱壳接地符合标准，由现场持证上岗的电工专人保管钥匙，设有可靠有效的三相漏电保护器和分项漏电保护器。照明、动力线分开使用，他人不得乱接、乱换、乱拉电线。
施工用电的设备、电缆线、漏电保护器等应有产品质量合格证，漏电保护要经常检查，发现问题立即更换，熔线（保险丝）要相匹配。
7.3施工机械准备：现场机械设备安全保险装置齐全，设有接地接零、防雷装置。
7.4现场用电设备（包括小型电工工具）实行“一机一闸一漏”。
7.5现场设备进行日常的检查维护工作，操作人员必须熟悉机械性能及保养知识，不得带病运转。
7.6现场所有机械在停用、停电时必须切断电源，操作人员必须持证上岗，他人不得代替，如有发生，根据情节轻重追究当事人责任。
机械设备和电器线路进行维修时，必须切断电源，电箱挂牌并设专人看管。
7.7现场通道口、土方开挖的地方和有障碍物的地方均设1.2米高钢管栏杆围护（中间加密横干），夜间设红色禁止灯。
7.8施工地段设置行人及车辆与绕行路线标志。由项目部组织值班人员实行24小时巡视值班制度。
7.9晚上照明要充分，有电工值班。
8场容管理措施
8.1施工现场的所有料具、构件按施工平面图的位置码放整齐，规范设置标识清楚。
8.2施工现场零散垃圾日产日清，施工现场禁止随地大小便。
8.3施工现场建立完善的成品保护措施，对易损坏部位和成品、半成品采取必要的保护手段，确保成品完好。
8.4施工道路平整、畅通、无积水。
8.5施工现场由队长直接管理，每天综合检查一次，发现问题随时整改。
8.6充分利用好奖罚制度，确保安全、生产、文明施工达标工地的实现。
9. 文明建设管理措施
9.1在工地施工显目地段设置反映公司企业精神、时代风貌的标志和标语。
9.2休息场所设阅读报栏、劳动竞赛栏、黑板报等及时反映工地内外各项、各方面的动态。
9.3 与工地其他施工队员工搞好团结，开展文明共建活动，做到施工不防碍他们的正常工作与休息，确保业主的施工总体计划顺利进行。
10． 环保、环卫管理措施
10.1 施工现场成立环境保护领导小组，组长为项目经理，组员由环保员等有关人员组成。
10.2 建筑垃圾日产日清，并洒水降尘。
10.3 水泥和其他易飞扬的细粒的散体材料，安排在库内存放或严密遮盖。
10. 4 运输车辆不超载，边缘低于车辆边挡板上沿5-10cm。土方运输均需覆盖进行，驶出现场前必须将车轮冲洗干净。
10. 5 施工现场道路勤洒水，减少扬尘。
10.6 严格控制作业时间，施工过程中杜绝人为的敲打、野蛮装载噪声等现象，最大限度在减少噪音的产生。
10.7 施工现场设专人负责卫生保洁工作，保持现场整洁卫生，道路畅通，无积水，车辆不带泥出场。充分利用好奖罚制度，确保施工现场环保工作顺利进行。
第十二章 文明施工措施
第1节 创建文明工地目标
根据总包单位制定的文明施工管理目标，将本工程建成“文明工地”。我们充分认识到文明工地是建设是体现施工企业管理水平的一个重要标志。因此，依照文明工地建设有关规定的文件精神，教育职工从自身做起，保持良好的精神面貌和文明施工行为，上下齐心协力将本工程工地建成文明工地。
第2节 进场材料堆放规范化
管材、管件堆放：现场施工用管材、管件，根据现场情况分量、分规格、分时间进场，合理有效利用进场有限空间位置，对进场的材料要分类堆放整齐，并挂上标签牌，做到一头齐、一个面、一条线。
第3节 生产区文明施工管理
本工程生产区的文明管理将狠抓落实。从职工到管理人员，从周转材料的拆除堆放到安装，从分项工程的施工准备到施工完毕，要切实始终的贯彻落实文明施工的总要求。同时，要通过各种活动经常对职工开展教育工作。增强工人的敬业精神和职工道德，全面提高工人的精神素质。从而使全体工人在思想上牢记树立起文明施工的思想观念。
1、按照本方案建立的文明施工管理体系，制定文明施工责任制，划分区域，明确管理负责人。实行挂牌制，落实到个人，做到现场清洁整齐。
2、施工生产区域临时用电、用水将设置专人管理，不得长流水、长明灯。
3、工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，丢洒在楼梯、工作面上的管头、包装盒要及时清理。
4、对于现场的机械设备，统一用黄色油漆涂刷，配电箱用淡绿色油漆涂刷，并经常保持机械设备的机身及周围环境的清洁。
5、自己施工区施工造成的零散碎料、垃圾渣，要及时清理至工地临时的垃圾站，每周将收集的垃圾向批准的垃圾场倾倒一次，运输车辆不能抛洒出场。

编制： 有限公司

二0一三年五月三
