H组团模板安装与拆除施工方案.doc

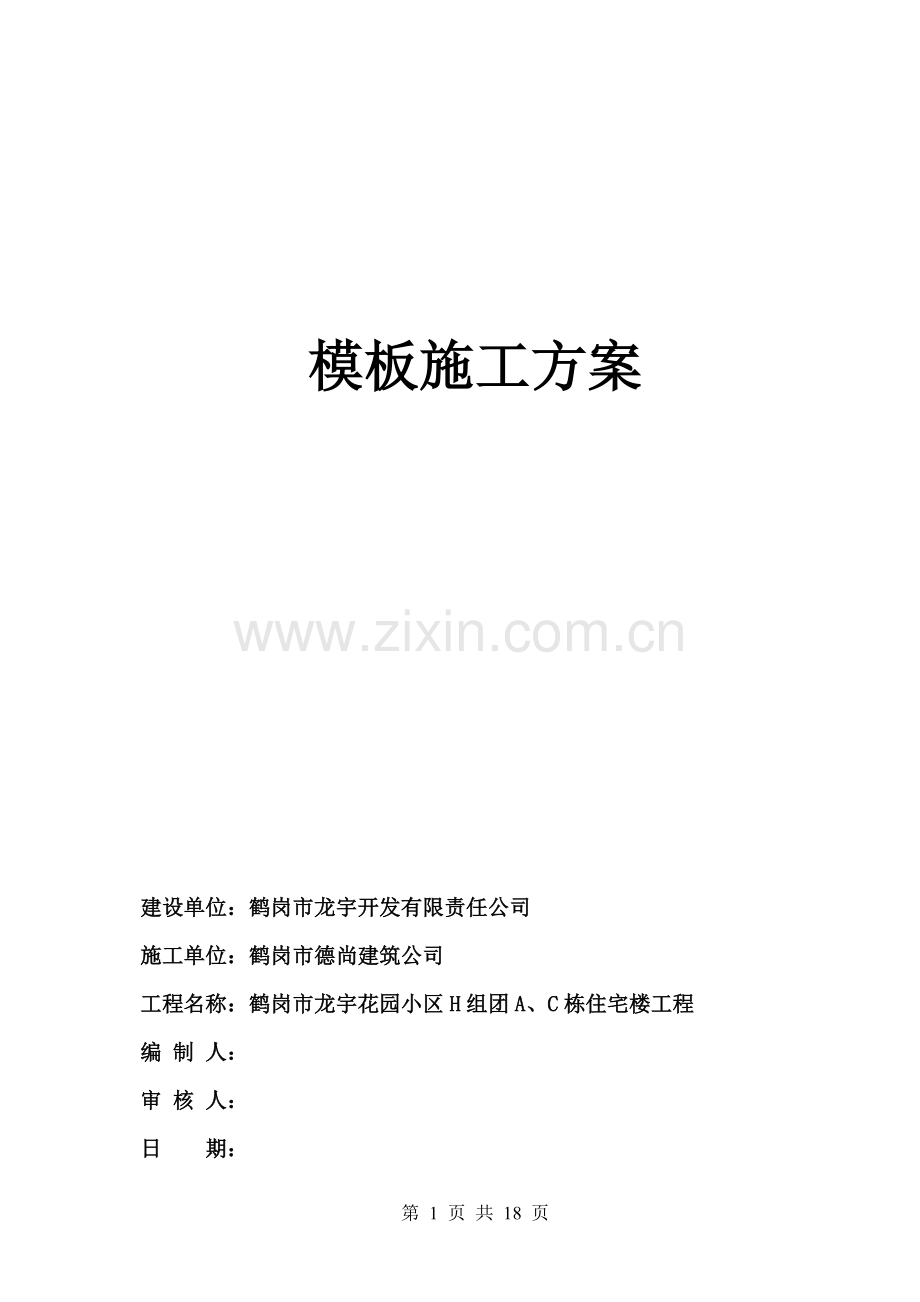

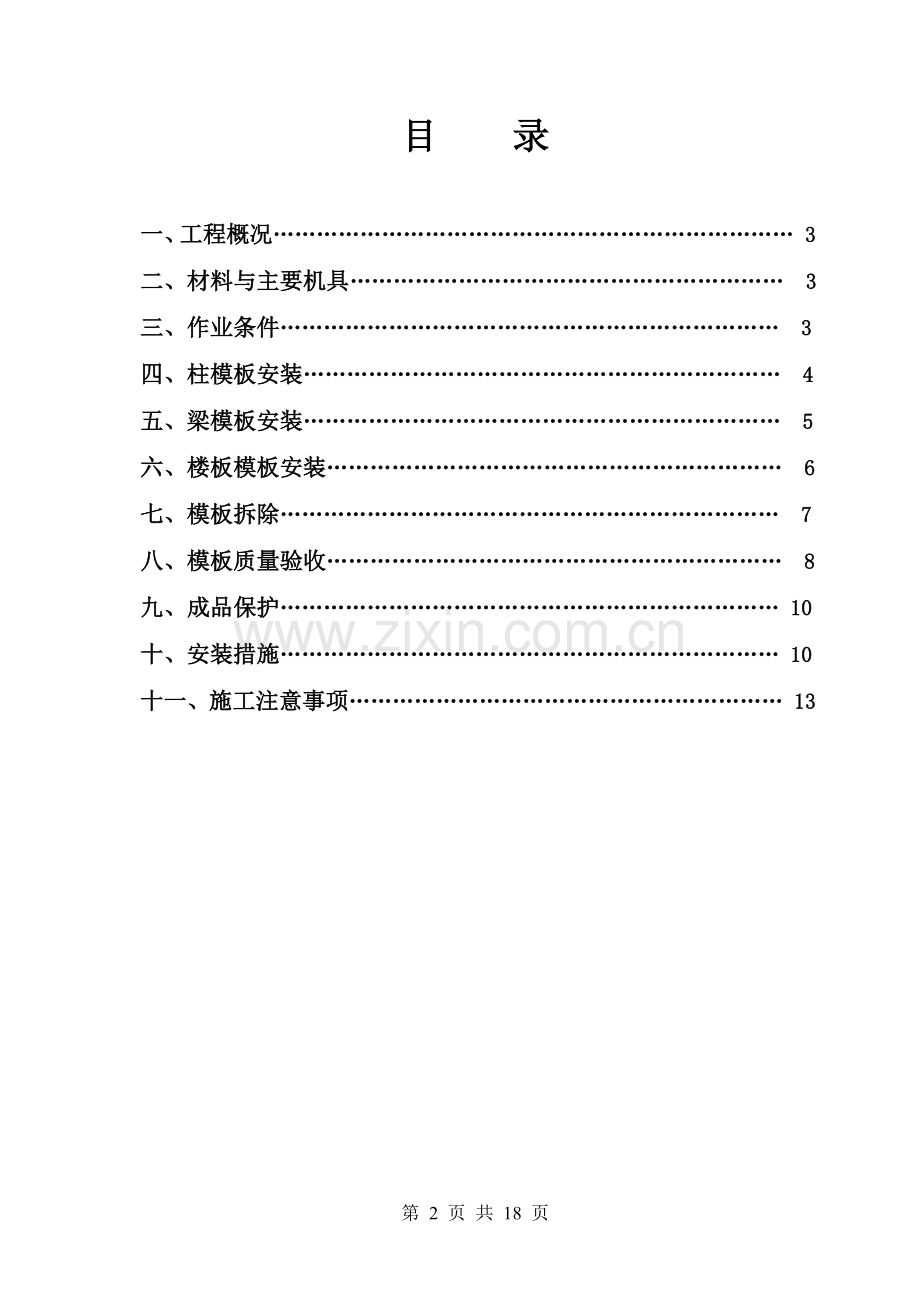

模板施工方案建设单位：鹤岗市龙宇开发有限责任公司施工单位：鹤岗市德尚建筑公司工程名称：鹤岗市龙宇花园小区H组团A、C栋住宅楼工程编 制 人：审 核 人：日 期：目 录一、工程概况 3二、材料与主要机具 3三、作业条件 3四、柱模板安装 4五、梁模板安装 5六、楼板模板安装 6七、模板拆除 7八、模板质量验收 8九、成品保护 10十、安装措施 10十一、施工注意事项 13一、工程概况本工程为龙宇花园小区H组团A、C栋住宅楼工程，位于鹤岗市铁西路中段北侧，建筑面积均为5607.99m2，砖混结构，建筑成“一“型排列，共七个单元。基础为混凝土板带砖基础，墙体为空心砖，外墙采用涂料饰面外墙外保温系统，保温材料采用80厚EPS板。二、材料与主要机具1. 模板所用木材应质地坚硬、无瘸朽的松木，不宜低级等材，含水率低于25%，板材采用多层胶合板。2. 木方规格必须满足模板荷载与间距的要求。3. 连接件：扣件、对拉螺栓、紧固螺栓等。4. 支承件：柱箍、钢管支柱、钢丝杆件、钢管斜撑、木材等。5. 模板及配件应严格检查，不合格的不得使用。经修理后的模板也应符合质量标准的要求。6. 隔离剂：不直用废机油。7. 斧、锯、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。三、作业条件1. 模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式及间距，梁板支撑间距，模板组装形式（就位组装）连接节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板加工图（模板平面图、分块图、组装图、节点大样图）。模板数量应在模板设计时按流水段划分，进行综合考虑，确定模板的合理配制数量。2. 模板制作拼装后进行编号，并涂刷脱模剂，分规格堆放。3. 放好轴线、模板边线、水平控制标高，模板底口应做水泥砂浆找平层，检查并校正，柱了用的地锚已预理好。4. 柱钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办完隐检手经。四、安装柱模板1. 工艺流程 弹柱位置线抹找平层作定位墩安装柱模板安柱箍安拉杆或斜撑办预检。2. 按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高的准确。3. 安装柱模板：通排柱，先装两端柱，经校正、固定、拉通线校正中间各柱，模板按柱子大小，预拼成一面一片，或两面一片，就位后先用铅丝与主筋绑扎临时固定，用铁钉将两侧模板连接钉紧，安装完两面再安另外两面模板，板缝之间加夹双面胶条。4. 安装柱箍：柱箍可用木方、钢管等制成，采用木模板时用螺栓、方木制作钢木箍。柱箍应根据拉模尺寸、侧压力大小，确定柱箍尺寸间距。5. 柱模的固定一般采用钢管井字架固定，在柱四周搭设钢管井子架。6. 柱模安装完毕与群体固定前，要复查垂直度、对角线差值和支撑、连接件稳定情况，合格后再群体固定。7. 对高度大的柱宜在适当部位留浇灌和清门止口，以便于操作。8. 将柱模内清理干净，封闭清理口，办理柱模预检。五、 安装梁模板：1. 工艺流程：弹线支立柱一调整标高一安装梁底模一绑梁钢筋一安装侧模一办预检。2. 在柱子上弹出轴线和水平线。3. 安装支柱之前（如土地面必须夯实），支柱下垫通长脚手板，一般梁支柱采用单排，当梁截面较大时可采用双排或多排，支柱的间距应由模板设计规定，一般情况下，间距以60 100cm为宜。支柱上面垫1010cm方木，支柱双向加剪力撑和水平拉杆，纵横向水平拉杆离地2030cm设一道，以上每隔1.62m设一道。剪刀撑根据荷载情况加设，原则上不大于10m设一道。4. 按设计标高调整支柱的标高，然后安装梁底板，并拉线找直，梁底板应起拱，当梁跨度等于或大于4m时，梁底板按设计要求起拱如设计无要求时，起拱高度宜为全跨长度的1/10003/1000。5. 绑扎梁钢筋，经检查合格后办理隐检，并清除杂物，安装侧模板，把两侧模板与底板用铁钉连接，缝内加夹双面胶条。6. 用三角架支撑固定梁侧模板。龙骨间距应由模板设计规定，一般情况下宜为75cm，梁模板上扣用木撑、拉子固定。当梁高超过75cm时，加穿梁螺栓加固。7. 安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净，检查合格后办预检。六、安装楼板模板1. 工艺流程：地面夯实支立柱（钢管）安大龙骨（钢管）安小龙骨（木方）铺模板（多层胶合板）按水平点校正标高加立杆的纵横水平拉杆与剪刀撑一办预检2. 土地面应夯实，并垫通长脚手板，楼层地面立支柱前也应垫通长脚手板。采用多层支架支模时，支柱应垂直，上下层支柱应在同一竖向中心线上。3. 从边跨一侧开始安装，先安第一排龙骨和支柱，临时固定，再安第二排龙骨和支柱，依次逐排安装。支柱与龙骨间距应根据模板设计规定。一般支柱间距为80120cm，该工程采用80cm。大龙骨间距为60120cm，该工程采用80cm。小龙骨间距为4060cm，该工程空心板楼面采用20一25cm，其中实心板楼采用3035cm。4. 调节支柱高度，将大龙骨找平。5. 铺设小龙骨、板模板块：可从一侧开始铺，每两块板间钉在小龙骨上，在拼缝处可用双面胶条夹缝或贴胶带，保证拼缝严密。6. 平台板铺完后，用水平仪测量模板标高，进行校正，并用靠尺找平。7. 标高校完后，支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般情况下离地面20一30cm处一道，往上纵横方向每1.62m左右一道，并应经常检查，保证完整牢固。8. 将模板内杂物清理干净，办预检。肋形楼盖钢管脚手架支模方法如下：七、模板拆除：模板应优先考虑拆除及转运，便于转移清理后，重复进行安装。1. 柱、梁、板模板的拆除必须待砼达到要求的脱模强度。柱模板应在砼强度能保证其表面及棱角不因拆模而受损坏时，方可拆除，板与梁模板的拆模强度应符合砼结构工程施工质量验收规范GB50204-2002第4.3.1条的规定。2. 拆模的顺序：先支的后拆，后支的先拆，先拆非承重部位，后拆承重部位，肋形楼盖应先拆柱模板，再拆楼板底模、梁侧模板，最后拆梁底模板。拆除大跨度梁板支架时，先从跨中开使向两端对称进行。3. 柱子模板拆除：先拆掉柱斜拉杆或斜支撑，卸掉柱箍，再把连接每片柱模板的木方等连接件拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离。4. 楼板、梁模板拆除：（1） 应先拆梁侧帮模，再拆除楼板模板，拆楼板模板先拆掉水平拉杆，然后拆除支柱，每根龙骨留12根支柱暂不拆。（2） 操作人员站在已拆除的空隙，拆去近旁余下的支柱，使其龙骨自由坠落。（3） 用钩子将模板钩下，等该段的模板全部脱模后，集中运出，集中堆放。（4） 楼层较高，支模采用双层排架时，先拆上层排架使龙骨和模板落在底层排架上，上层模板全部运出后，再拆底层排架。（5） 有穿墙螺栓者，先拆掉穿墙螺栓和梁托架，再拆除梁底模。5. 侧模板（包括柱模板）拆除时，混凝土强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。板与梁拆模强度如设计无规定时，应符合施工规范的规定。6. 拆下的模板及时清理粘连物，涂刷脱模剂，拆下的扣件及时集中收集管理。7. 拆模时严禁模板直接从高处往下扔，以防止模板变形和损坏。八、模板质量验收1. 模板及其支架必须具有足够的强度、刚度和稳定性；其支承部分应有足够的支承面积。如安装在基土上，基土必须坚实，并有排水措施。对冻胀土必须有防冻融措施。2. 模板接缝不应漏浆。模板与混凝土接触表面清理千净并涂隔离剂，严禁隔离剂沾污钢筋与混凝土接搓处。3. 允许偏差见下表。模板安装和预埋件、预留孔洞的允许偏差（1） 单层、多 高层框架：名称尺寸偏移检查方法轴线位移5尺量检查标高5用水准仪或拉线和尺量检查（2） 墙、柱、梁名称尺寸偏移检查方法截面尺寸4-5 尺量检查（3） 每层垂直度（不大于5m） 6 用2m托线板检（4） 相邻两板高低差 2 用直尺和尺量检查（5） 表面平整度 5 用2m靠尺和楔形塞尺检查（6） 预埋钢板、预埋管、预留孔中心线位移 a、 中心线位移 3b、 外露长度 +100c、 中心线位移 2d、 截面内部尺寸 +1004模板支撑验收（1） 模板采用钢管支撑搭设必须符合建筑施工扣件式钢管脚手架安全技术规范JGJ130一2001的规定。（2） 模板支架立杆的构造应符合下列规定：a) 模板支架立杆的构造应符合规定。b) 支架立杆应竖直设置，2m高度的垂直允许偏差为15mm；设在支架立杆根部的可调底座，当其伸出长度超过加300mm时，应采取可靠措施固定。c) 当梁模板支架立杆采取单根立杆时，立杆应设在梁模板中心线处，其偏心距不应大于25mm。（3） 满堂模板支架的支撑设置应符合下列规定：a、 满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，从底至顶连续设置；b、 高于4m的模板支架，其两端与中间侮隔4排立杆从顶层向下每隔2步设置一道水平剪刀撑。c、 剪刀撑的构造应符合本规范。模板工程安装后，应由现场技术负责人组织，按照施工方案进行验收。5对验收结果应逐项认真填写，并记录存在问题和整改后达到合格的情况。6应建立模板拆除时审批制度，模板拆除前应有批准于续，防止随意拆除发生事故。7、模板安装和拆除工作必须严格按照施工方案进行，正式工作之前要进行安全技术交底，确保施工过程的安全。九、成品保护1. 不得用重物冲击碰撞已安好的模板及支撑。2. 不准在吊模、行架、水平拉杆上搭设跳板，以保证模板的牢固稳定和不变形。3. 搭设脚手架时，严禁与模板及支柱连接在一起。4. 不得在模板平台上行车和堆放大量材料和重物。十、安全措施1. 进入施工现场人员必须戴好安全帽，高空作人员应拴好安全带，并应系牢高挂低用。2. 经医生检查认为不适合高处作业人员，不得进行高处作业。3. 工作前应先检查使用的工具是否牢固，扳乎等工具必须用绳子系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。4. 安装与拆除5m以上的模板，应搭设脚手架，并设防护栏杆，禁止上下在同一垂直面操作。5. 高处、复杂结构模板的安装与拆除，事先应有切实的安全措施。6. 遇六级以上大风时，应暂停室外的高处作业，雪霜雨后应先清扫施工现场，略干不滑时再进行工作。7. 二人抬运模板时要互相配合，协同工作。传递模板、工具应用运输工具或绳子系牢后升降，不得乱抛。拼装模板拆除时，上下应有人接应。模板及配件应随装随拆运送，严禁从高处掷下，高处拆模时，应有专人指挥。并在下面标出作业区，用绳子和红白旗加以围栏，暂停人员过往。8. 不得在脚手架上堆放大批模板等材料。9. 支撑、牵杠等不得搭在门窗框和脚手架上。通路中间的斜撑、拉杆等应设在1.8m高以上。10. 支模过程中，如需中途停歇，应将支架、搭头、柱头板等钉牢。拆模间歇时，应将己活动的模板、牵杠、支撑等运走或妥善堆放，防止应踏空、扶空而坠落。11. 模板上有预留洞者，应在安装后将洞口盖好，混凝土板上的预留洞，应在模板拆除后即将洞口盖好。12. 拆除模板一般用长撬棒，人不许再正在拆除的模板上，在拆除楼板模板时，要注意整块模板掉下，尤其是用模板作平台模板更要注意，拆模人员要站在门窗洞口外拉支撑，防止模板突然全部掉落伤人。13. 在模板上架设的电线和使用电动工具应用36v低压电源或采取其他有效的安全措施。14. 装、拆模板时禁止使用24木料、模板作立人板。15. 高处作业要搭设脚乎架或操作平台，上下要用梯子，不准站在大梁底模上行走，操作人员严禁穿硬底鞋及有跟鞋作业。16. 装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面操作；操作人员要主动避让掉物，增强自我保护和互相保护的安全意识。17. 拆模必须一次性拆清，不得留下无撑模板。拆下的模板要及时清理，堆放整齐。18. 拆除的模板作平台底模时，不得一次将顶撑全部拆除，应分批拆下顶撑，然后按顺序拆下搁栅、底模，以免发生模板在自重荷载下一次性大面积脱落。19. 垂直运输时，吊点必须符合绑扎要求，以防坠落伤人，模板顶撑排列必须符合施工荷载要求。拆模时，临时脚手架必须牢固，不得用拆下的模板作脚手板。脚手板搁置必须牢固平整，不得有空头板，以防踏空坠落。20. 封柱子模板时，不准从顶部往下套。221. 禁止使用24木料作顶撑。十一、注意事项1. 模板安装应做好配模板设计，保证结构各部形状、尺寸正确，并具有足够的稳定性、强度和刚度；在混凝土浇注过程中，不变形、不位移。模板及其支撑系统应考虑便于装拆、损耗少、周转快、节省模板材料。2. 装柱、次梁支柱，当为土地面时应平整夯实，并在底部设垫木；多层建筑时，上下支柱应在一条竖直线上，否则，应采取措施，保证下层结构满足上层结构的施工荷载要求，以防止模板变形、塌陷。3. 模板的接缝应严密不漏浆，当不能满足拼缝要求时，应用橡皮条、胶条嵌缝以避免大量漏浆，而影响工程质量。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 第 18 页 共 18 页
