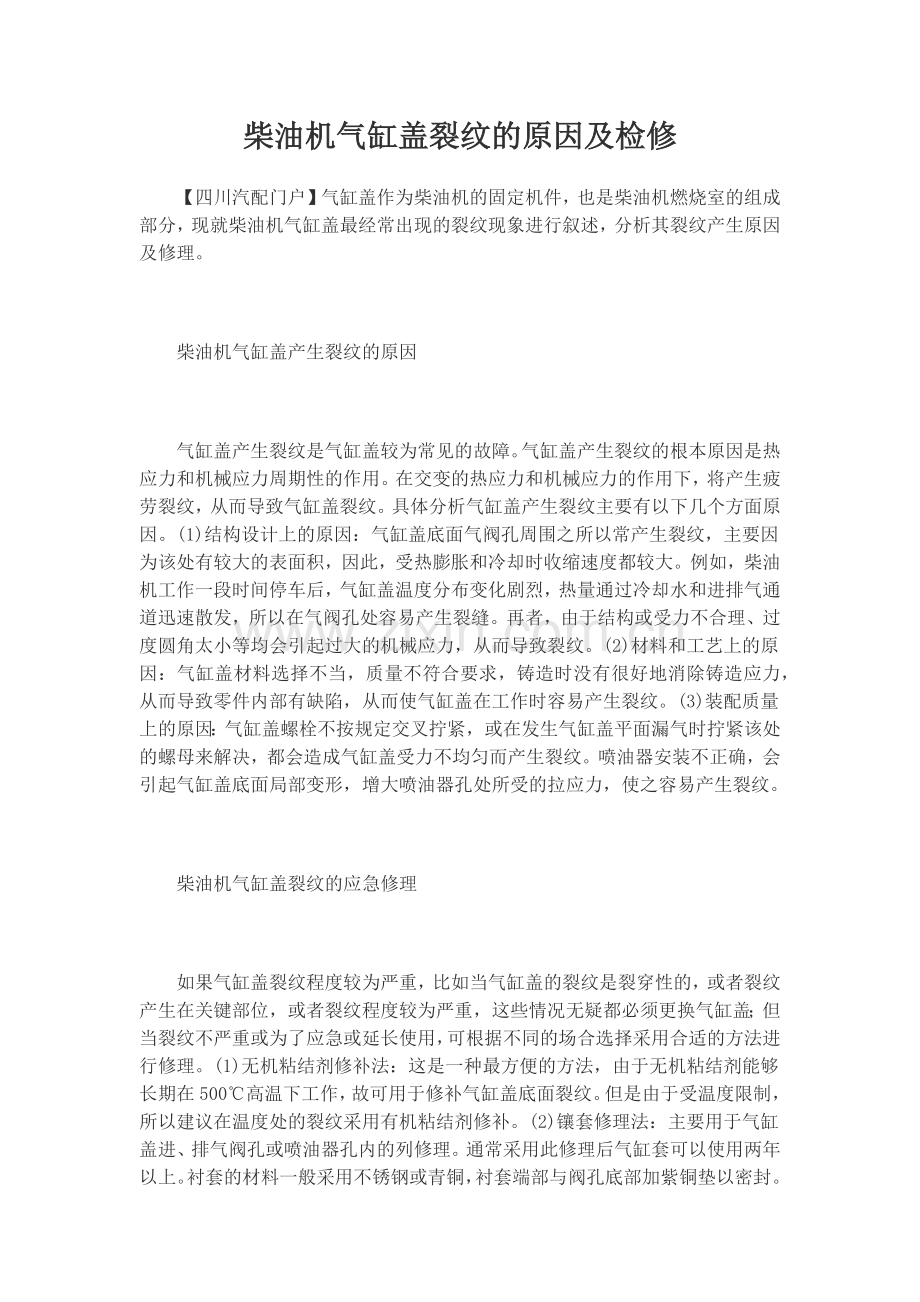

柴油机气缸盖裂纹的原因及检修
　　【四川汽配门户】气缸盖作为柴油机的固定机件，也是柴油机燃烧室的组成部分，现就柴油机气缸盖最经常出现的裂纹现象进行叙述，分析其裂纹产生原因及修理。

　　柴油机气缸盖产生裂纹的原因

　　气缸盖产生裂纹是气缸盖较为常见的故障。气缸盖产生裂纹的根本原因是热应力和机械应力周期性的作用。在交变的热应力和机械应力的作用下，将产生疲劳裂纹，从而导致气缸盖裂纹。具体分析气缸盖产生裂纹主要有以下几个方面原因。(1)结构设计上的原因：气缸盖底面气阀孔周围之所以常产生裂纹，主要因为该处有较大的表面积，因此，受热膨胀和冷却时收缩速度都较大。例如，柴油机工作一段时间停车后，气缸盖温度分布变化剧烈，热量通过冷却水和进排气通道迅速散发，所以在气阀孔处容易产生裂缝。再者，由于结构或受力不合理、过度圆角太小等均会引起过大的机械应力，从而导致裂纹。(2)材料和工艺上的原因：气缸盖材料选择不当，质量不符合要求，铸造时没有很好地消除铸造应力，从而导致零件内部有缺陷，从而使气缸盖在工作时容易产生裂纹。(3)装配质量上的原因：气缸盖螺栓不按规定交叉拧紧，或在发生气缸盖平面漏气时拧紧该处的螺母来解决，都会造成气缸盖受力不均匀而产生裂纹。喷油器安装不正确，会引起气缸盖底面局部变形，增大喷油器孔处所受的拉应力，使之容易产生裂纹。

　　柴油机气缸盖裂纹的应急修理

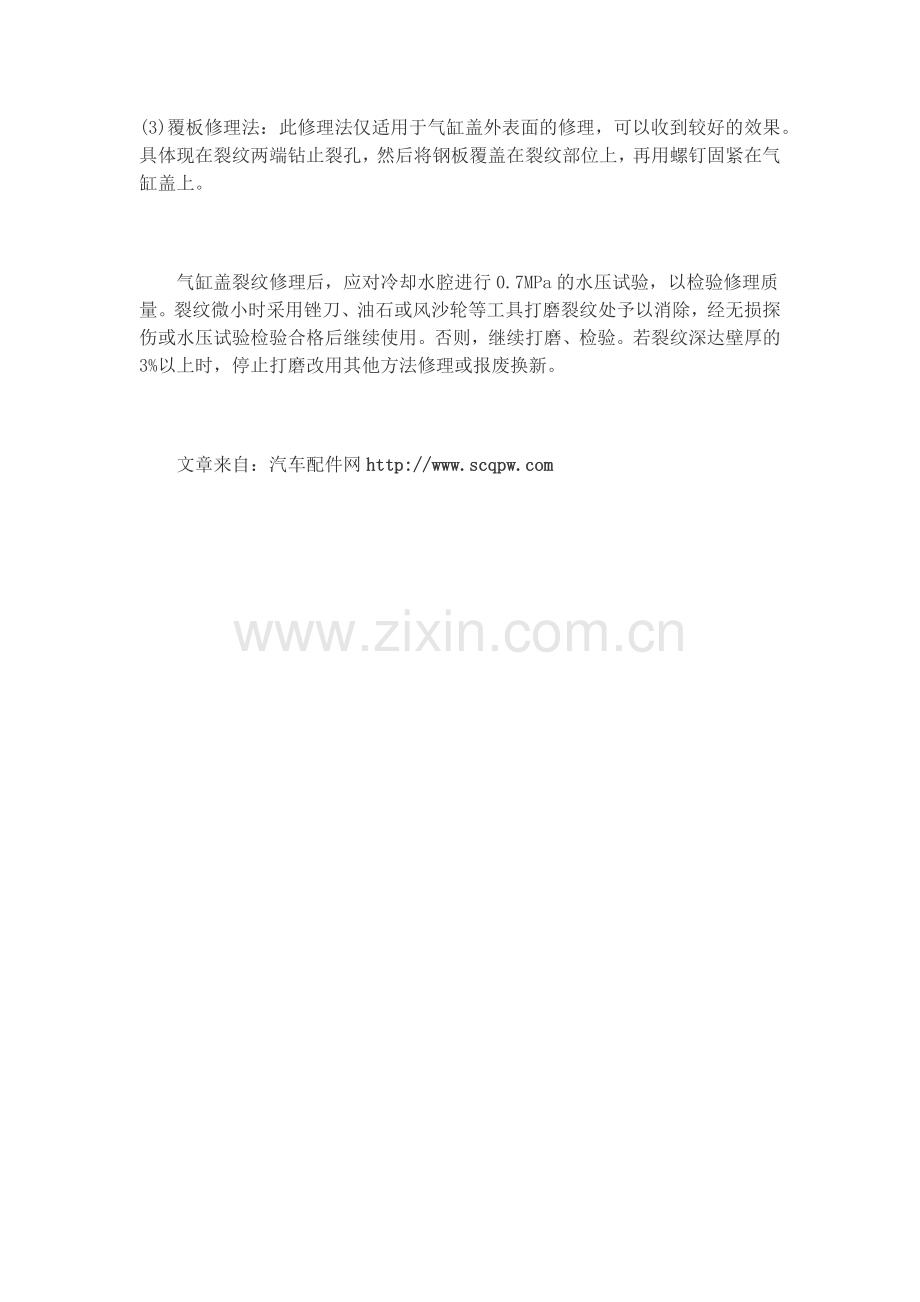

　　如果气缸盖裂纹程度较为严重，比如当气缸盖的裂纹是裂穿性的，或者裂纹产生在关键部位，或者裂纹程度较为严重，这些情况无疑都必须更换气缸盖；但当裂纹不严重或为了应急或延长使用，可根据不同的场合选择采用合适的方法进行修理。(1)无机粘结剂修补法：这是一种最方便的方法，由于无机粘结剂能够长期在500℃高温下工作，故可用于修补气缸盖底面裂纹。但是由于受温度限制，所以建议在温度处的裂纹采用有机粘结剂修补。(2)镶套修理法：主要用于气缸盖进、排气阀孔或喷油器孔内的列修理。通常采用此修理后气缸套可以使用两年以上。衬套的材料一般采用不锈钢或青铜，衬套端部与阀孔底部加紫铜垫以密封。(3)覆板修理法：此修理法仅适用于气缸盖外表面的修理，可以收到较好的效果。具体现在裂纹两端钻止裂孔，然后将钢板覆盖在裂纹部位上，再用螺钉固紧在气缸盖上。

　　气缸盖裂纹修理后，应对冷却水腔进行0.7MPa的水压试验，以检验修理质量。裂纹微小时采用锉刀、油石或风沙轮等工具打磨裂纹处予以消除，经无损探伤或水压试验检验合格后继续使用。否则，继续打磨、检验。若裂纹深达壁厚的3%以上时，停止打磨改用其他方法修理或报废换新。

　　文章来自：汽车配件网
