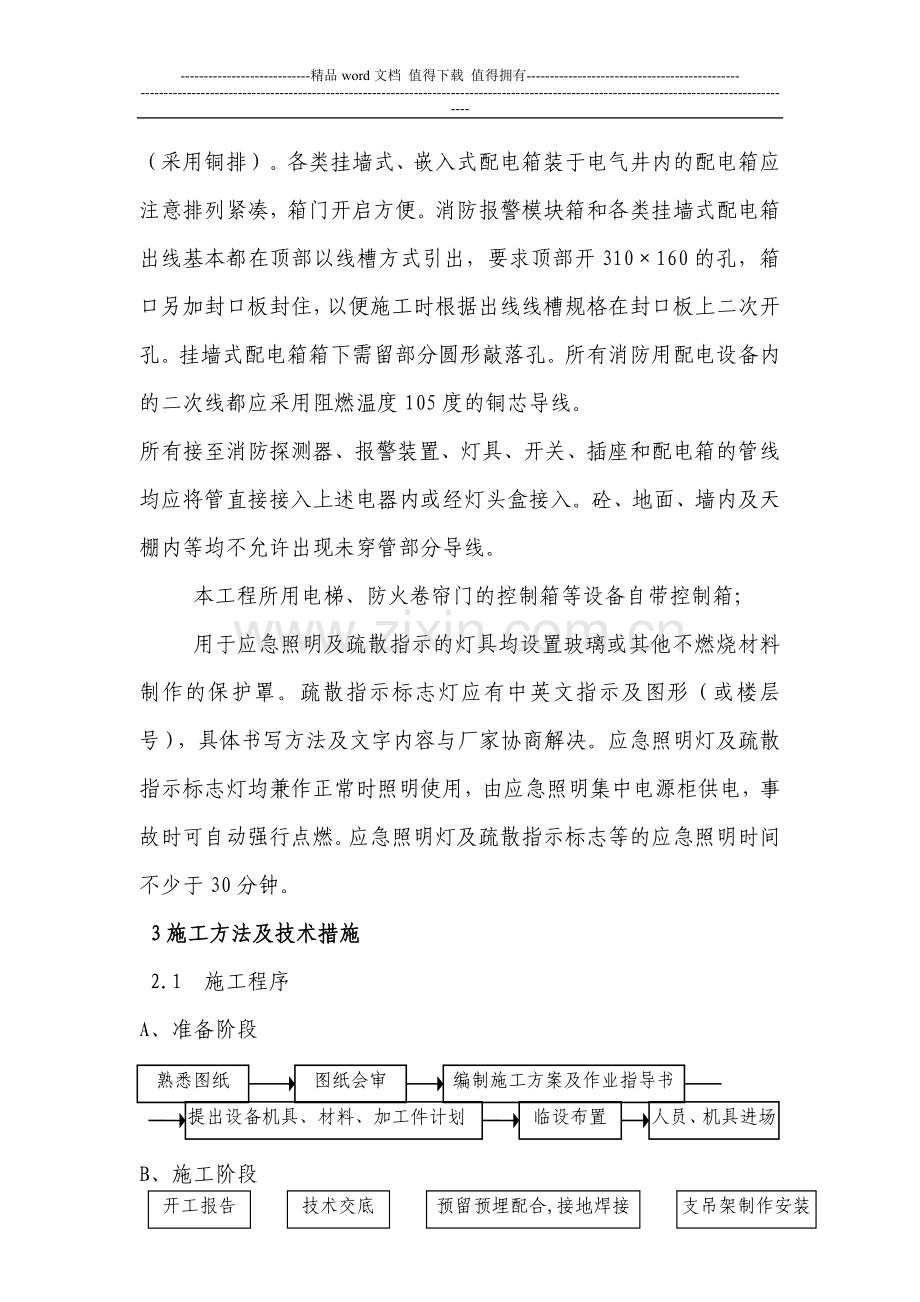

-精品word文档 值得下载 值得拥有-电气（消防报警）系统施工方案本工程配电房，采用TN-S系统作接地保护，所有电气设备非带电金属外壳及三孔、五孔插座的接地孔均接保护零线（PE），均采用四芯等截面电缆另加公用PE线的方式，支线采用5芯线。消防设备均采用双回路供电，末端配电箱处自动切换；火灾时强行点亮相关区域的应急照明。 1 电气、消防报警系统施工特点A、配合土建工程施工周期较长，预留、预埋子项多，合理使用劳动力及解决好与土建工程的交叉配合施工显得尤为重要。B、电气（消防报警）系统安装工程量大，但工期要求有效施工时间短，主要是在施工程序上电气专业往往滞后于设备专业、管道专业、通风专业，要求进场组织施工的技术管理人员协调好各专业的穿叉作业，力争提早完成工程量。C、进入施工高峰期，须集中大量技术型劳动力，进行突击抢工，进入抢工期内的工作范围应编制抢工计划，以免出现工程差错。D、电缆托盘、桥架、保护钢管大量是在视觉范围内安装，外观直接影响工程质量，应引起作业人员和工程管理人员高度重视。 2 电气、消防报警设备概况 2.1 电气（消防报警）设备系统简介及特点配电箱、控制箱、消防模块箱制作，所有箱内的控制回路出线均应经端子板引出。箱内母线一律为铜排，N线、PE线应分别设置（采用铜排）。各类挂墙式、嵌入式配电箱装于电气井内的配电箱应注意排列紧凑，箱门开启方便。消防报警模块箱和各类挂墙式配电箱出线基本都在顶部以线槽方式引出，要求顶部开310160的孔，箱口另加封口板封住，以便施工时根据出线线槽规格在封口板上二次开孔。挂墙式配电箱箱下需留部分圆形敲落孔。所有消防用配电设备内的二次线都应采用阻燃温度105度的铜芯导线。所有接至消防探测器、报警装置、灯具、开关、插座和配电箱的管线均应将管直接接入上述电器内或经灯头盒接入。砼、地面、墙内及天棚内等均不允许出现未穿管部分导线。本工程所用电梯、防火卷帘门的控制箱等设备自带控制箱；用于应急照明及疏散指示的灯具均设置玻璃或其他不燃烧材料制作的保护罩。疏散指示标志灯应有中英文指示及图形（或楼层号），具体书写方法及文字内容与厂家协商解决。应急照明灯及疏散指示标志灯均兼作正常时照明使用，由应急照明集中电源柜供电，事故时可自动强行点燃。应急照明灯及疏散指示标志等的应急照明时间不少于30分钟。 3施工方法及技术措施 2.1 施工程序A、准备阶段编制施工方案及作业指导书图纸会审熟悉图纸 人员、机具进场临设布置提出设备机具、材料、加工件计划支吊架制作安装预留预埋配合,接地焊接技术交底开工报告B、施工阶段材料验收进场配管、桥架/线槽安装箱体安装线、缆敷设校线、联接变配电装置安装灯具、探测器等安装C、调试开通阶段单机试运转系统联调回路送电元器件调试绝缘测试灯具试亮模块及探测器编码竣工验收资料整理 2.2 施工方法及技术措施A、桥架/线槽施工流程图桥架/线槽安装托臂支吊架安装划线定位桥架/线槽入库验收中间验收调平校直接地连接B、材料：符合GB71693普通碳素结构钢冷轧钢的冷轧板钢板厚度：1.5mm。C、制造：符合CECS31：91钢制电缆桥架工程设计规范。D、桥架/线槽的附件其规格、质量应满足规范要求，附件与整体强度一致。E、桥架/线槽的安装在无吊顶处沿梁底吊装或靠墙支架安装，支撑点（或吊点）间距不大于2m，接口及转角处均应有支撑点。沿同一路径敷设的桥架/线槽、封闭母线宜共用支撑点或吊点。支吊架、托臂的安装全部采用成品件，安装应牢固可靠。F、桥架/线槽的安装标高尺寸，施工前必须与相关专业的施工图严格复核，经综合排列会审并绘出综合布置图后再进行施工，防止与风管、消防管、空调水管等发生碰撞。G、桥架/线槽在每个支撑点上应固定牢靠，连接板用螺栓紧固，螺帽端位于桥架外侧，线槽上严禁使用电、气焊开孔。H、桥架/线槽在转弯处的转弯半径不能小于该桥架上电缆最小允许的弯曲半径。桥架/线槽的上面距梁底面不小于10。I、整个桥架/线槽应可靠接地。为保证接地的可靠性，在采购桥架/线槽时应要求供应商在制造桥架/线槽时，在每一自然段两端距端部15处钻孔后外侧焊接M8规格的螺母一个，作接地连接用。接地方式是：敷设桥架/线槽时，在桥架/线槽内侧敷设一根-40*4/25*4镀锌扁钢作等电位连接用。J、桥架/线槽在穿楼板处应按规范要求采取防火封堵措施。 2.3 集中配电屏柜及消防控制柜安装A、安装方式为基础型钢上排列安装，配电屏间连接方式采用镀锌螺栓紧固，配电屏底坐与基础型钢应先采用螺栓固定，在整列配电屏找平、找正后，再局部采用花焊。 B、配电屏二次回路结线严格规范组织施工。 C、配电屏与系统接地应明显可靠的接地连接板。 D、屏体安装的允许偏差见规范。E、认真做好设备开箱记录、施工记录、调整检测记录，妥善保管好产品说明书、合格证、维修专用工具及工程变更会签后的有效文件。F、配电室（消控室）安装必须具备的条件是：土建工程、二装工程结束门窗、销齐全，无漏雨，排水系统畅通，通风设施完善。G、集中与电控制系统调试、送电、试车工作，待设备到货后，根据产品的技术文件由施工单位另行编制调试投运措施。H、设备开箱应在业主和设备供货商的有关人员参加对产品的检验。J、基础型钢安装前应校平、校直，安装时柜前后两根型钢应保持在同一水平标高位。 2.4 单体落地式配电箱（消防模块箱）、控制箱安装A、安装前首先进行开箱检查，核对箱/盘型号、规格是否符合设计要求，并作好开箱检查记录。开箱检查应与监理及业主代表共同进行。B、安装嵌墙式配电箱，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。待条件成熟后再安装箱内元件和盘面。盘面要求紧贴墙面，平正、不歪斜，底边距地高度为1.5m。C、落地式安装的配电箱、控制柜，应有不小于5cm高的砼或金属底座。以防地面水浸蚀，槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。柜体应垂直，垂直误差不超过2。D、装在配电间、设备机房内的配电箱及公共部位的消防模块箱采用明装挂墙式安装，底边距地高度为1.5m，箱体垂直，误差不超过2。E、配电箱（模块箱）内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好，配电箱门及外壳均应有明显可靠的双色PE线连接点。PE线不允许利用箱体和外壳串接，最小截面应符合规范要求。 2.5 电线、电缆敷设及电缆头制作A、电线/电缆敷设应在土建抹灰及门窗工程基本结束后进行。B、电线/电缆敷设前均应进行外观检查及绝缘测试，合格后方可进行敷设。外观检查不得有纽绞、压伤和保护断裂等缺陷。C、电缆敷设要求排列整齐，电力电缆与控制电缆要分开排列，尽量避免交叉，敷设时应按图纸回路编号，敷设完毕后应在每根电缆的始/终端及中间每隔20m等部位挂好电缆标志牌，注明回路编号、用途、型号、规格等内容。D、电缆在敷设过程中要注意防止擦挂损伤，顺电缆盘放开，不能扭结，在桥架弯曲处或穿管处等易造成电缆损伤的部位均应安排有人员。电缆在转弯处及两端应留有相应余量。电缆在穿完管后管口应作密封处理。E、电缆敷设宜先长后短，避免浪费和减少接头。F、导线在穿管前应将管内杂物及水清理干净后才能进行。穿线前应戴上护口圈。G、不同系统、不同电压等级的导线禁止穿在同一根保护管内。导线在管内不得有接头和扭伤，接头应放在接线盒内。中间连接和分支连接采用熔接、压接和搪锡。H、线槽内放线应按回路编号，用塑料扎带绑扎成束，便于以后的检查、维护和更换。I、102 以上的电缆可采用干包后加电缆终端头套的做法或直接干包法。电缆头做好后，其绝缘电阻应符合要求。电缆终端头需固定牢固。J、电缆头在制作过程中应防止损伤芯线，芯线与线鼻必须配合，压接时模具规格与芯线规格必须一致，压接牢固后搪锡。 2.6 设备连接及接线A、检查设备及电动机是否已安装正确完毕，达到接线条件要求。B、接线前一定要认真核实回路，对校对好的芯线两端同时做好标记，标记应清晰且易于辩认。C、控制柜到设备的接线要正确，应符合系统图及二次回路原理图，电动机接线后接线盒盖子要盖好。D、压接要牢固、紧密，排线整齐、美观、绝缘良好，芯线无损伤且受力正确。所有压接螺栓必须使用镀锌件。E、多股软线必须压线鼻并搪锡后才能连接。F、报警总线、控制线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，各种线顏色规定如下表:名称颜色平面线路规格型号垂直干线规格型号1报警总线 红兰双绞线ZR-RVS2*1.0ZR-RVS2*1.52电话线 红黄双绞线ZRVS2*1.0ZR-RVS2*1.53正压送风阀红黑白白ZR-RV1.54排烟风阀黄黑绿绿ZR-RV1.55声光讯响器红黑ZR-RV1.5ZR-RV1.56消火栓按钮黄绿灰白白ZR-RV1.5ZR-RV2.57手动报警按钮红黄双绞 绿绿ZR-RV1.58水流指示器绿绿ZR-RV1.59安全信号阀白白ZR-RV1.510非消防电源控制线红黑白白ZR-RV1.511联动电源线红黑ZR-RV1.5ZR-RV4.012压力开关线绿绿ZR-RV2.513液位监视线ZR-RVS2*1.514消防电梯控制ZR-RVS2*1.515消防水泵控制ZR-KVVR5*2.516风机控制线ZR-KVVR5*2.517配电房控制线ZR-KVVR3*2.5 2.7 灯具安装A、对灯具安装的质量要求是安全、牢固可靠，排列整齐美观，当灯具的重量大于3kg时，应采用预埋件来安装。B、工厂吊灯安装应分部位纵/横放线，确定每盏灯具的准确位置，保证灯具安装后纵/横排列整齐美观，中心线偏差不大于5。C、灯具应预组装好后再进行安装。D、螺口座灯头接线时应注意：相线应接在中心触点上，零线接在螺纹的端子上。E、疏散照明由安全出口标志灯和疏散标志灯组成。安全出口标志灯距地高度不低于2米，且安装在疏散出口和楼梯口里侧的上方；疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1米以下的墙面上。不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20米；疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志灯的其他标志牌等。 2.8 探测器安装A、火灾探测器安装应符合设计要求。B、探测器宜水平安装，当倾斜安装时，倾斜角不大于45。C、探测器的底座应牢固可靠。D、探测器的连接导线必须可压接，接导线应有0.15m的裕量，进入探测器的导线应有明显标志。E、探测器确认灯在侧面时应面向便于人员观察的主要入口方向，确认灯在底面时同一区域内的确认灯方向一致。F、探测器底座的穿线孔宜封堵，安装时应采取保护措施。G、在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。H、探测器至墙壁、梁边的水平距离，不应小于0.5m。 I、探测器周围0.5m内，不应有遮挡物。J、探测器至空调送风口边的水平距离不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。K、在宽度小于3m的内走廊顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m。探测器距端墙的距离不应大于探测器安装间距的一半。 2.9 手动报警按钮安装A、手动火灾报警按钮的安装位置应符合设计要求，高度为1.5米,安装牢固且不应倾斜。B、手动火灾报警按钮外接导线应留有100mm的裕量，且在端部应有明显标志。 2.10 电话插座安装A、电话插座面板接线时，将预留在盒内的导线剥出适当长度的芯线，压接在面板端子上，将多余的导线盘回盒内，使用配套螺钉将面板固定，将接好线的面板找平找正。B、面板安装的标高和位置应符合设计要求。一般明装插座盒距地面高度为1.5m； 2.11 机房设备安装A、消防控制主机安装应符合下列要求：1）消防控制机柜槽钢基础应在水泥地面生根并固定牢固。2）机柜按设计要求进行排列，根据柜的固定孔距在基础槽钢上钻孔，安装时从一端开始逐台就位，用螺栓固定，用小线找平找直后再将各螺栓紧固。3）消防控制机柜前操作距离，单列布置时不小于1.5m，双列布置时不小于2m，在有人值班经常工作的一面，距墙的距离不应小于3m，柜后维修距离不应小于1m，控制柜排列长度大于4m时，控制柜（台）两端应设置宽不小于1m的通道。B、引入火灾报警控制主机的线缆应符合下列要求1）引入的线缆应进行校线，按图纸要求编号。2）线间、线对地绝缘电阻不应小于20M。3）摇测全部合格后按电压等级、用途、电流类别分别绑扎成束引到端子板，按接线图进行压线，每个接线端子上压线不应超过2根。4）线缆标识应清晰准确，不易褪色；配线应整齐，避免交叉，固定牢固。5）导线引入完成后，在进线管处应封堵，控制器主电源引入线应直接与消防电源连接，严禁使用插头连接，主电源应有明显标志。 2.12设备接地工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。消防控制设备的外壳及基础应可靠接地，接地线引入接地端子箱。消防控制室一般应根据设计要求设置专用接地箱作为工作接地。当采用独立工作接地时，接地电阻应不大于4；当采用联合接地时，接地电阻应不大于1。工作接地线与保护接地线必须分开，保护接地导体不得利用金属软管。
