奥迪威传感器产品介绍

一、基础知识
1、压电效应和逆压电效应
某些电介质在沿一定方向上受到外力的作用而变形时，其内部会产生极化现象，同时在它的两个相对表面上出现正负相反的电荷。当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应。当作用力的方向改变时，电荷的极性也随之改变。相反，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应。
本文中所说的电介质主要是压电陶瓷。下图中，A为压电效应，B为逆压电效应。

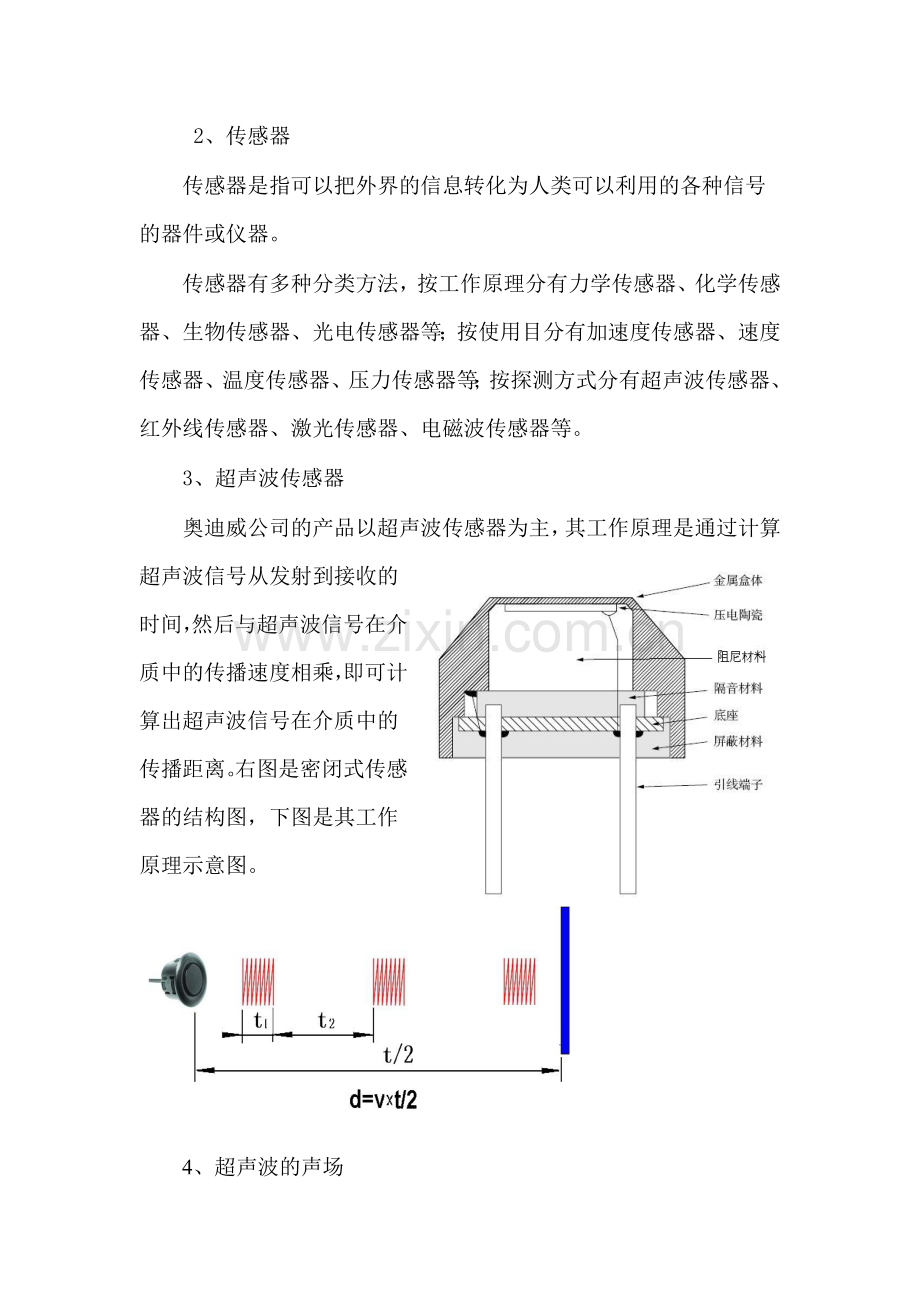

2、传感器
传感器是指可以把外界的信息转化为人类可以利用的各种信号的器件或仪器。
传感器有多种分类方法，按工作原理分有力学传感器、化学传感器、生物传感器、光电传感器等；按使用目分有加速度传感器、速度传感器、温度传感器、压力传感器等；按探测方式分有超声波传感器、红外线传感器、激光传感器、电磁波传感器等。
3、超声波传感器
奥迪威公司的产品以超声波传感器为主，其工作原理是通过计算超声波信号从发射到接收的时间，然后与超声波信号在介质中的传播速度相乘，即可计算出超声波信号在介质中的传播距离。右图是密闭式传感器的结构图，下图是其工作原理示意图。

4、超声波的声场
超声波在介质中的传播具有方向性，并随距离的增加而衰减。下面两图分别是超声波在气体介质和液体介质中的声场示例。

气体介质中的声场（由下向上发射）

液体介质中的声场（由左向右发射）
5、声阻抗
超声场中任一点的声压与该处质点振动速度之比称为声阻抗，常用Z表示。
Z=ρc
上式中ρ为介质密度，c介质中的声速。
6、声匹配
当超声波透过两种不同的介质传播时，由于两种介质的声阻抗不同，会在界面处形成反射，从而影响超声波的传递。
为了提高超声波的传递效果，实践上常用的方法是在两种介质中间增加一个匹配层。固态的的匹配材料一般叫匹配层，液态的一般称为耦合剂。
二、产品介绍
1、密闭式超声波传感器
主要用于倒车雷达、液位探测、接近开关等，由于具有良好的密封性，可以防止露水、雨水和灰尘的侵入，可以被用于灰尘、潮湿等比较恶劣的环境，因此又被称为防水型超声波传感器。该传感器是一种气体媒介传感器，具有体积小、重量轻、灵敏度高、耗电量低的优点，但不能用于液体环境。探测距离约1.5米。

2、开放式超声波传感器
开放式超声波传感器分为发射型、接收型和收发一体型三类，具有测量范围大，抗干扰能力强的特点，主要用于超声波测距装置（如测距仪）、防盗报警装置及玩具和其它电子设备的遥控装置等。探测距离15米左右。

3、超声波水底液位计
超声波水底液位计采用一颗收发一体超声波传感器；传感器发出的超声波通过液体介质沿一定方向传播，部分会被液面反射回来并被传感器捕捉接收。传感器内置的微型处理器可计算出超声波从发射到接收所间隔的时间，并结合超声波在液体中的传播速度，即可计算出液位高度。

4、超声波流量传感器
超声波流量传感器是超声波流量计的核心部件，是一种液体介质超声波传感器，可用于液体流量和水暖供热热量的计量，同时也可以作为液位传感器使用。产品采用了金属外壳封装设计，可以直接与液体接触，同时避免了原有换能片由于安装造成的性能不稳定问题，方便了客户的安装和使用。产品的耐水压结构设计降低了管道内液体压力对产品性能的影响，使产品的性能更加稳定，降低了环境因素对产品输出和接收信号的干扰，有效提高了产品的响应灵敏度。

5、振动/冲击传感器
利用压电陶瓷的压电效应开发的一种传感器，具有灵敏度高、稳定性好、可靠性高等特点，体积小巧，安装方便，可以广泛地应用于各种需要振动或冲击信号监测的场合。
