常用形位公差符号.ppt

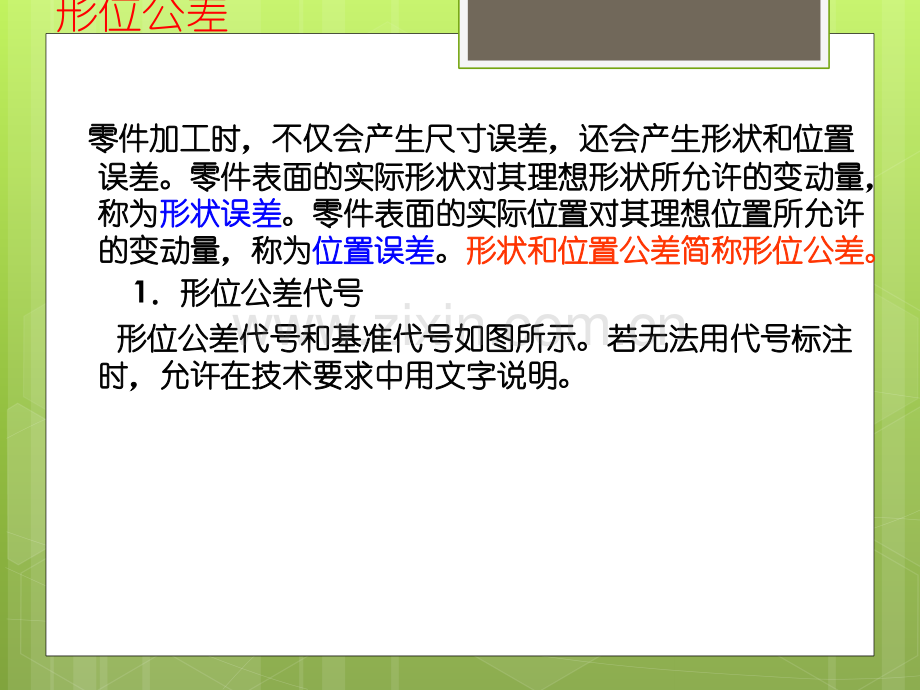

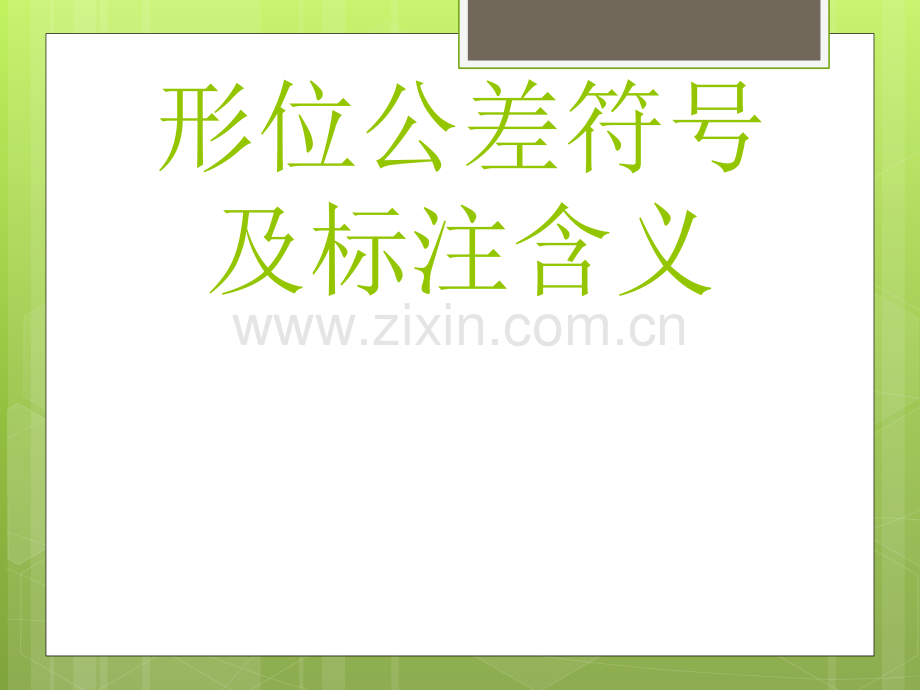

形位公差符号及标注含义形位公差 零件加工时，不仅会产生尺寸误差，还会产生形状和位置零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。零件表面的实际形状对其理想形状所允许的变动量，误差。零件表面的实际形状对其理想形状所允许的变动量，称为称为形状误差形状误差。零件表面的实际位置对其理想位置所允许。零件表面的实际位置对其理想位置所允许的变动量，称为的变动量，称为位置误差位置误差。形状和位置公差简称形位公差。形状和位置公差简称形位公差。1形位公差代号形位公差代号 形位公差代号和基准代号如图所示。若无法用代号标注形位公差代号和基准代号如图所示。若无法用代号标注时，允许在技术要求中用文字说明。时，允许在技术要求中用文字说明。形位公差符号一形状公差一形状公差1.直线度直线度：直线度公差是实际直线对理想直线的允许变动量直线度公差是实际直线对理想直线的允许变动量,限制了限制了加工面或线在某个方向上的偏差，如果直线度超差有可加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。能导致该工件安装时无法准确装入工艺文件规定的位置。标注含义：被测表面投影后为一接近直线的标注含义：被测表面投影后为一接近直线的“波浪线波浪线”（如下图），该（如下图），该“波浪线波浪线”的变化范围应该在距离为的变化范围应该在距离为公差值公差值t（t=0.1）的两平行直线之间。）的两平行直线之间。2.平面度平面度 平面度表示面的平整程度，指测量平面具有的宏观凹凸平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。向的直线度。标注含义：被测加工表面必须位于距离为公差值标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如下图区域。）的两平行平面内，如下图区域。3.圆度圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内的投影圆应在圆度要求的公差范围之内。标注含义：被测圆柱面的任意截面的圆周必须位于半径标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值差为公差值t（t=0.025）的两同心圆之内，如右图区域。）的两同心圆之内，如右图区域。4.圆柱度圆柱度 圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。实际形状相对理想形状的最大允许变动量。标注含义：被测圆柱面必须位于半径差为公差值标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。）的两同轴圆柱面之间，如右图。注意圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。二位置公差二位置公差1.平行度平行度 平行度，指两平面或者两直线平行的程度，即其中一平平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。面（边）相对于另一平面（边）平行的误差最大允许值。标注释义：被测轴线必须位于距离为公差值标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线），且在给定方向上平行于基准轴线的两平行平面之间。的两平行平面之间。2垂直度垂直度垂直度：用于评价直线之间、平面之间或平面与直线之垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间），被测线（面）必须位于这两个平面之间。标注释义：被测孔的轴线必须位于距离为公差值标注释义：被测孔的轴线必须位于距离为公差值t（t=0.06），且垂直于基准线），且垂直于基准线A（基准孔轴线）的两平（基准孔轴线）的两平行平面之间，其公差带是距离为公差值行平面之间，其公差带是距离为公差值t,且垂直于基准线且垂直于基准线的两平行平面之间的区域。的两平行平面之间的区域。3.倾斜度倾斜度 倾斜度，与垂直度相似。倾斜度，与垂直度相似。标注释义：被测孔的轴线必须位于距离为公差值标注释义：被测孔的轴线必须位于距离为公差值t（t=0.08），且与），且与A-B公共基准线成一理论正确角度公共基准线成一理论正确角度(=60）的两平行平面之间，即如右图所示两平行平）的两平行平面之间，即如右图所示两平行平面之间的区域。面之间的区域。4.位置度位置度 位置度，用于形容测量点或线与其理论所在位置的偏差，位置度，用于形容测量点或线与其理论所在位置的偏差，公差带即为该偏差的大小公差带即为该偏差的大小 标注释义：左图中表示位置度的箭头所指点必须位于以标注释义：左图中表示位置度的箭头所指点必须位于以公差值公差值0.3为直径的圆内（为直径的圆内（t=0.3），该圆的圆心位于），该圆的圆心位于相对基准相对基准A和和B（基准直线）所确定的点的理想位置上，（基准直线）所确定的点的理想位置上，即距即距A面面68，距，距B面面100，公差带范围如右图。，公差带范围如右图。5.同轴度（同心度）同轴度（同心度）同轴度，指工件要求的轴线偏离基准线所在直线的程度，同轴度，指工件要求的轴线偏离基准线所在直线的程度，即理论上应在同一直线上的两根轴线，他们发生了偏离，即理论上应在同一直线上的两根轴线，他们发生了偏离，规定该偏离的最大值为规定该偏离的最大值为t/2。标注释义：图中有同轴度要求的大圆的轴线必须位于以标注释义：图中有同轴度要求的大圆的轴线必须位于以公共基准轴线公共基准轴线A-B为轴线，以公差值为轴线，以公差值t（t=0.08）为直径）为直径的圆柱内，其公差带范围如右图。的圆柱内，其公差带范围如右图。6.对称度对称度 对称度，指加工两表面的中心平面偏离基准的程度，即对称度，指加工两表面的中心平面偏离基准的程度，即要求的对称中心与实际对称中心保持在同一平面内的状要求的对称中心与实际对称中心保持在同一平面内的状况。况。标注释义：图中对称度图标所要表示的面为两加工面的标注释义：图中对称度图标所要表示的面为两加工面的中心平面，该中心平面必须位于距离为公差值中心平面，该中心平面必须位于距离为公差值0.08，且且相对于基准中心平面相对于基准中心平面A对称分布的两平行平面之间对称分布的两平行平面之间7.圆跳动圆跳动 圆跳动，指工件绕基准旋转一周，测量器具在固定位置圆跳动，指工件绕基准旋转一周，测量器具在固定位置的显示值的变动范围。的显示值的变动范围。.径向圆跳动径向圆跳动标注释义：当被测圆柱表面绕基准线标注释义：当被测圆柱表面绕基准线A-B(公共基准轴线公共基准轴线)旋转一周时，圆柱表面任一截面圆的径向跳动量均不得旋转一周时，圆柱表面任一截面圆的径向跳动量均不得大于大于t（t=0.1）。）。.端面圆跳动端面圆跳动标注释义：被测端面绕基准标注释义：被测端面绕基准D（图（图中零件的轴线）旋转一周时，端面中零件的轴线）旋转一周时，端面的任一点的轴向跳动量均不得大于的任一点的轴向跳动量均不得大于0.1，如下图所示，端面的移动范，如下图所示，端面的移动范围必须在相距为围必须在相距为t（t=0.1）的两面的两面之间。之间。区别：径向圆跳动测量的区别：径向圆跳动测量的是圆柱外表面随圆柱绕基是圆柱外表面随圆柱绕基准的转动产生的径向跳动，准的转动产生的径向跳动，而端面圆跳动测量的是圆而端面圆跳动测量的是圆柱的端面产生的轴向跳动。柱的端面产生的轴向跳动。
