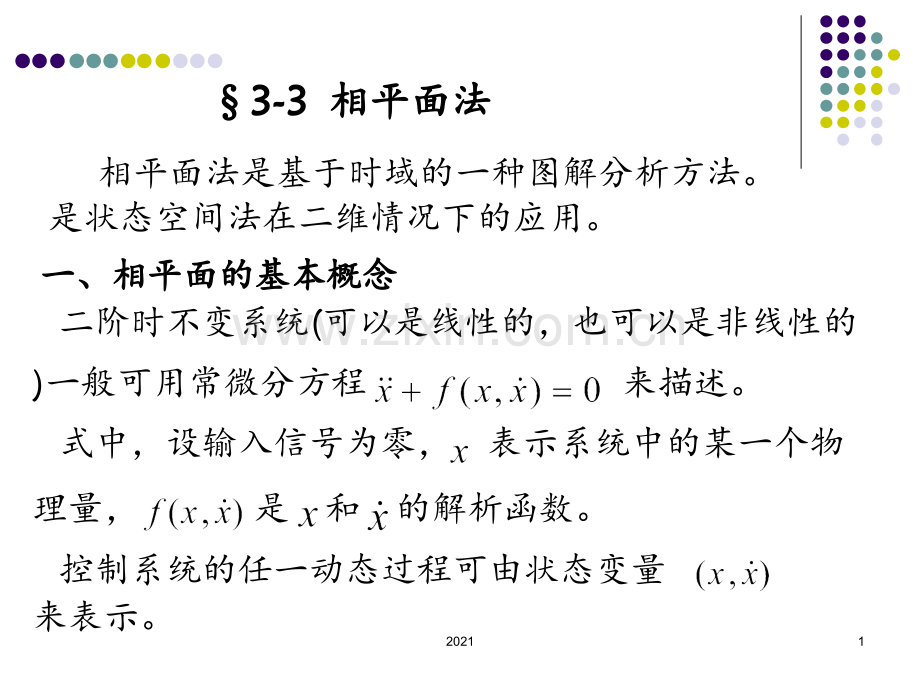

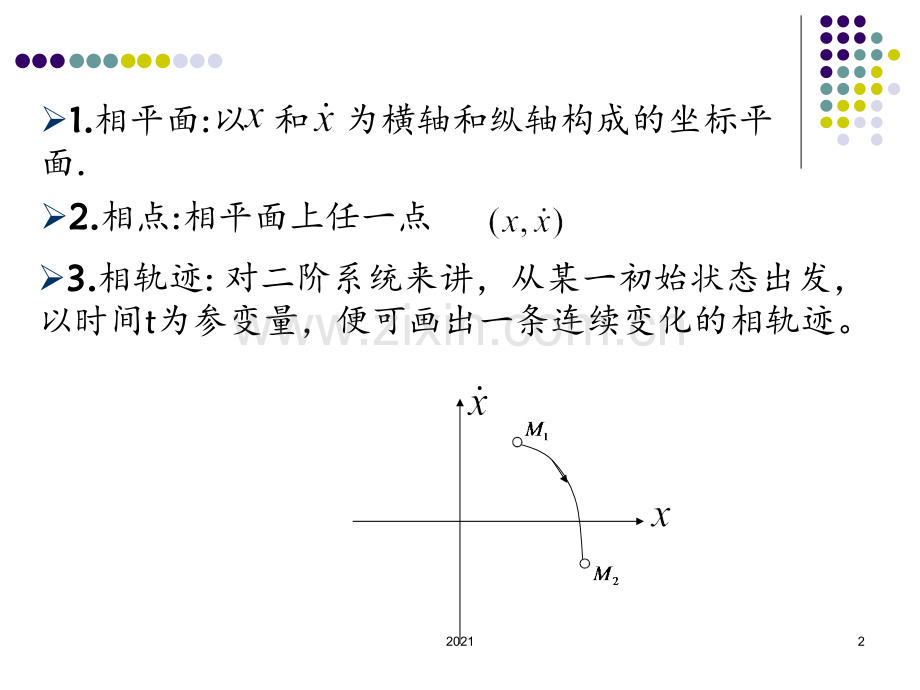

1、3-3 3-3 相平面法相平面法 相平面法是基于时域的一种图解分析方法。是状态空间法在二维情况下的应用。二阶时不变系统(可以是线性的,也可以是非线性的)一般可用常微分方程 来描述。式中,设输入信号为零,表示系统中的某一个物理量,是 和 的解析函数。控制系统的任一动态过程可由状态变量 来表示。一、相平面的基本概念一、相平面的基本概念120211.1.相平面:以 和 为横轴和纵轴构成的坐标平面.2.2.相点:相平面上任一点3.3.相轨迹:对二阶系统来讲,从某一初始状态出发,以时间t为参变量,便可画出一条连续变化的相轨迹。22021xx(x,x)(x,x)持續振蕩持續振蕩4.4.相轨迹特点:与初始点
2、(状态)密切相关.可以不直接求出微分方程而获得系统所有运动状态.5.5.相轨迹判断系统稳定性32021二、相平面图绘制方法二、相平面图绘制方法1 1.解析法:适用于微分方程简单(二阶)或可分段线性化.设二阶系统(*)若令则直接积分,便解出相轨迹方程并由此画出相轨迹。42021整理上式并积分其中 上式表示一族封闭椭圆,说明:=0时的状态为临界稳定,但实际中不存在,将随时间不是发散就是收敛。例:如无阻尼二阶系统令 则 ,设初始条件为52021等倾线方程图解法之一:图解法之一:等倾线法等倾线法 它多用于解析法中求解微分方程困难的情况。若令二阶微分方程令满足相轨迹上的切线斜率为a62021画图原理:据
3、不同的斜率a可画出等斜线方向场(分布)可证明不同a不相交,则对确定初始点 沿等斜率切线变化规律唯一。这样便可画出相轨迹(近似)画图步骤:ii.作等倾线分布图iii.从初始点出发,沿相邻等倾线间的平均斜率依次作短直线便可画得。i.求出等倾线方程相轨迹必然以a的斜率经过等斜线。72021说明说明:等倾线未必都是直线,另外,为保证精度,等倾线分布要有适当密度,密度可不一样。例如令i.等斜线方程:i.等斜线分布图.ii.相轨迹 A点直线段交 =1.2线于B.11.122.111-=-=-=A,过点8202192021三.相轨迹和相平面图的性质 1)相轨迹的斜率 若相轨迹上任意一点的斜率为 ,则 2)相
4、轨迹的对称性 按照图形对称的条件,关于横轴或纵轴对称的曲线,其对称点处的斜率大小相等,符号相反;关于原点对称的曲线,其对称点处斜率大小相等,符号相同。a102021则相轨迹关于 对称(左右对称)。则相轨迹关于 对称(上下对称)。则相轨迹关于原点对称。的点称为奇点。设二阶系统 的平衡点在原点,即f(0,0)=0,则原点也是奇点。又设 在原点附近展成台劳级数3)相平面图的奇点 奇点:奇点:相平面上同时满足 112021高阶无穷小量 可以省略,得到则该线性化系统的奇点的性质取决于特征根在复平面上的位置。设特征根为 ,根据 在复平面的位置,可以有以下几种情况:122021一对具有负实部的共轭复根 每条
5、相轨迹都以震荡方式无限地“卷向”平衡点,这种类型的奇点称为稳定焦点。一对具有正实部的共轭复根 每条相轨迹都以震荡方式“卷离”平衡点,这种类型的奇点称为不稳定焦点。132021特征根为两个负 实根 对应的相轨迹以非震荡方式趋聚于平衡点。这种类型的奇点称为稳定节点。142021特征根为两个正实根 对应的相轨迹以非震荡方式从平衡点散出。这种类型的奇点称为不稳定节点。特征根为一对共轭纯虚根,系统处于无阻尼运动状态,系统的相轨迹是围绕平衡点的一组封闭曲线。这种奇点称为中心点。152021特征根为两个符号相反的实根。此时每条相轨迹都是先趋近平衡点,随后在尚未达到平衡点之前又远离平衡点而去,只有4条孤立的相
6、轨迹除外,其中两条趋于平衡点,另两条从平衡点散出,这时奇点称为鞍点。162021 在非线性系统的相轨迹中,可能会存在特殊的相轨迹,将相平面划分为具有不同运动特点的多个区域,这种特殊的相轨迹就称为奇线。极限环就是最常见的一种奇线,它是相平面上一条孤立的封闭相轨迹,而且附近的其他相轨迹都无限地趋向或者离开它。极限环作为一条相轨迹来说,既不存在平衡点,也不趋向无穷远,而是一个无首无尾的封闭环圈。4)极限环172021 如果起始于极限环内部和外部的相轨迹最终都趋于极限环上,则该极限环称为稳定的极限环,如图(a)所示。当系统受到小扰动的作用而偏离极限环时,经过一段时间后,系统的状态又能回到极限环上。因此
7、,稳定的极限环上系统就表现为自激振荡。极限环横向与纵向的最大值分别对应自激振荡的振幅与最大变化率。稳定的极限环182021 如图(b)所示。起始于极限环内部和外部的相轨迹,最终都卷离极限环。当系统受到很小的扰动而偏离极限环时,系统状态再也不会回到极限环上来,因此称为不稳定的极限环。不稳定的极限环192021半稳定的极限环 如果极限环两侧的相轨迹,一侧是卷向极限环,而另一侧卷离极限环,则该极限环称为半稳定的极限环,如图(c)与图(d)所示。对于图(c)所示的系统显然是一个不稳定的系统,设计系统时应设法避免;而图(d)所示的系统则同不稳定的极限环一样,应使它的尺寸尽可能的大。2020215)由相轨
8、迹求时间增量 当相轨迹在 x 方向移动一个增量 时,如果在 区间 的变化不很剧烈,则可以把该区间内 的平均值 近似当成 x 在此区间内匀速变化的速度。这样就可以用下式近似求出该区间对应的时间增量 。212021三线性系统的相平面分析三线性系统的相平面分析一阶线性系统自由运动微分方程为相轨迹方程为设系统初始条件为 ,则相轨迹图下图所示222021232021二阶线性系统自由运动微分方程为当b0 时,上述方程可表示为特征根为相轨迹微分方程为242021令 得到等倾线方程当a2-4b0,且b0时,可得满足 k=a 的两条特殊的等倾线,其斜率为该式表明,特殊的等倾线斜率等于位于该等倾线上相轨迹任一点的
9、切线斜率,即当相轨迹运动至特殊的等倾线上时,将沿着等倾线收敛或发散,而不会252021脱离该等倾线。下面就线性二阶微分方程参数 b0 的三种不同情况具体讨论,其相轨迹采用等倾线法或解析法绘制。b0。系统特征根s1,s2为符号相反的互异实根,相平面图如下。262021由图可知,图中两条特殊的等倾线是相轨迹,也是其他相轨迹的渐近线。当初始条件位于对应的相轨迹上时,系统的运动将趋于原点,但只要受到微小扰动,运动将偏离该轨迹,并沿着 相轨迹方向发散。因此b0时,相轨迹收敛并最终停止在 c 轴上;a0。由前面可知当b0时,方程可以表示为可得 根据 的选取,可以分为以下几种情况:302021设 系统微分方
10、程为特征根为两个具有负实部的共轭复根,系统稳定,过渡过程呈衰减震荡形式。其等倾线方程为312021322021特征根为两个不相等的负实根,系统的零输入响应为非震荡衰减形式,存在两条特殊的等倾线,其斜率为相平面图如下图所示。当相轨迹初始点落在两条特殊等倾线上时,相轨迹沿该直线趋于原点;除此之外,相轨迹最终将沿着 的方向趋于原点。332021342021系统特征根为两个相等的负实根。取其相平面图如下。与 相比,相轨迹的特殊等倾线蜕化为一条。352021系统微分方程为特征根为两个共轭虚根 ,系统临界稳定,过渡过程为等幅震荡。改写系统方程为积分后得到相轨迹方程为362021372021设 系统微分方程
11、为特征根为两个具有正实部的共轭复根,系统不稳定,过渡过程震荡发散。等倾线为382021392021设 系统微分方程为特征根为两个不相等的正实根,系统不稳定,过渡过程为非周期发散。等倾线方程为402021412021系统特征根为两个相同的正实根,存在一条特殊的等倾线,系统相轨迹发散,相平面图如下图所示。4220211)分段列写非线性系统微分方程2)在相平面上确定每一个微分方程所在区域及开关线。3)按照线性系统相轨迹的作法,分段求解相轨迹方程。4)在开关线上做好两条相轨迹的链接。注意,下一条相轨迹的初始条件是上一条相轨迹的终止条件。四非线性系统的相平面分析四非线性系统的相平面分析一般非线性系统利用
12、分段线性微分方程来描述。432021(1)具有死区特性的非线性控制系统具有死区特性的非线性控制系统442021取 作为状态变量,因为 ,452021给定参数T=1,K k=1,根据二阶线性系统相轨迹分析结果,可得奇点类型区域 I:奇点(-,0)为稳定焦点,相轨迹为向心 螺旋线();区域 II:奇点(x,0),x(-,)为稳定焦点,相轨迹沿直线收敛;区域 I:奇点(,0)为稳定焦点,相轨迹为向心 螺旋线();由零初始条件 和得到e(0)=R,。相轨迹如下图所示:462021若用比例环节 k=1 代替死区特性,即无死区影响时,线性二阶系统相轨迹如图中虚线所示。可以比较出死区特性对系统运动的影响。4
13、72021(2)具有饱和特性的非线性控制系统具有饱和特性的非线性控制系统图中系统初始状态为零,且482021下面分别研究系统在 r(t)=R1(t)和 r(t)=V0 t 作用下的相轨迹。1)r(t)=R1(t)。A 为常数为常数492021相轨迹方程为等倾线方程为为一簇平行于横轴的直线,其斜率 k 为零。当a=0 得 ,即为特殊的等倾线(k=a=0)。对于线性区域的奇点,求得为原点,且其特征根为负实部共轭复根,所以奇点是稳定焦点。由初始条件可知,e(0)=R,。取R=2,绘制相轨迹如图所示。5020215120212)r(t)=V0(t)。在线性区间,奇点 为稳定能够的焦点。负饱和区和正饱和区内渐近线分别为522021当V0=1.2 KM0 时,线性区内相轨迹奇点(0.3,0)为稳定焦点,且为虚奇点;饱和区内渐近线都位于相平面的上半平面,相轨迹如下图所示。532021当V0=0.4 0,仍可以应用 Popov定理。只是对非线性Nx(t)有一个附加的要求,即除了N0=0外,不存在Nx(t)=0的点。632021例子:例子:求得使系统渐进稳定的非线性限制条件为642021
