卡博菲电缆桥架认识.doc

FCF 54

CF 54

全称:金属网格式电缆桥架
用途:适用于电力、通讯电缆布线. 是做为传统桥架的 延伸!
1). 范围
金属网格式电缆桥架的材料和性能符合本规范
工艺:
电缆桥架原材料为钢丝，经焊接后成型，最后进行表面处理。
表面处理:
1. 电镀锌 适用于室内安装；
2. 热镀锌锌层厚度,在60到80微米之间；

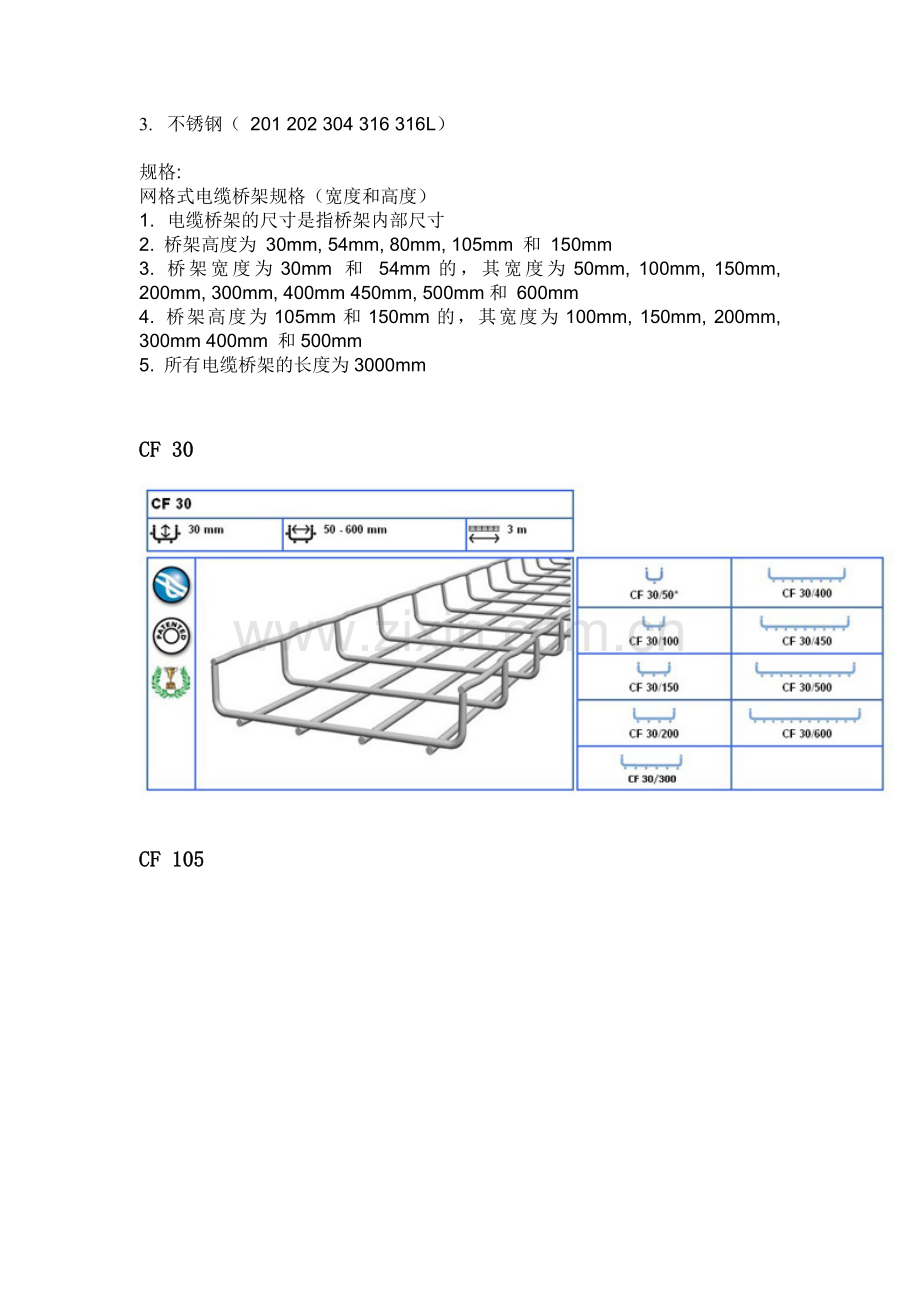

3. 不锈钢（ 201 202 304 316 316L）

规格:
网格式电缆桥架规格（宽度和高度）
1. 电缆桥架的尺寸是指桥架内部尺寸
2. 桥架高度为 30mm, 54mm, 80mm, 105mm 和 150mm
3. 桥架宽度为30mm 和 54mm的，其宽度为50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm, 500mm和 600mm
4. 桥架高度为105mm和150mm的，其宽度为100mm, 150mm, 200mm, 300mm 400mm 和500mm
5. 所有电缆桥架的长度为3000mm

CF 30

CF 105

1.材料：Q235B钢材网格电缆桥架 / 304不锈钢网格电缆桥架 / 316不锈钢网格电缆桥架 / 316L不锈钢网格电缆桥架
2.表面处理：
电镀锌网格电缆桥架 - 锌层厚度10um以上，适合于室内使用。
热镀锌网格电缆桥架 - 锌层厚度60um以上，适合于室外使用。
电抛光网格电缆桥架 - 适用于不锈钢材质表面处理。
喷塑网格电缆桥架 - 适合于需要彩色的场合。
2. 外形尺寸：
所标尺寸以内径计算
深度：35mm, 50mm, 60mm, 75mm, 100mm &150mm.或客户指定.
宽度：50mm, 100mm, 150mm, 200mm, 300mm, 400mm, 450mm, 500mm & 600mm.
长度：1米 --- 3米
材料直径：4.0~ 6.0mm.
3. 安装简单方便：
网格电缆桥架所有的弯头（包括：90°弯、T头、十字头、大小变化头等）都可用直段切割变化产生。
网格电缆桥架有各种顶装、墙装、地装支架和配件供选用。
4. 应用场合：
网格电缆桥架适合低压电缆、通信电缆、光缆光纤的走线。
5. 优点：
网格电缆桥架安装方便、外形美观、防火性好、接地性好。安装快捷、灵活、人工成本低。重量轻，比传统桥架轻30%- 60%；90%开放空间；机械强度高、剪切方便；可充分发挥您的想象力自由配置样式；可为数据缆设计附件；具有令人信服的承载能力；为客户节省空间与时间，比传统桥架节省1/3的安装时间；独特的弯曲方法，快捷、美观；在1000摄氏度的高温下也可保持90分钟，保护桥架的安全。

特殊电缆桥架

TXF 35

.TXF 35
..35 mm
..35 mm
..3 m

G MINI
..50 mm
..50 mm
..3 m

>> VIDEO <<

 G MINI

.MM
KG/M
 ..
 ..
 ..
 ..
 ..
G MINI
-
0.40
-
430 111
-
-
430 114

MM
KG/1
 ..
 ..
 ..
 ..
 ..
UC 35
35
0.05
586 160
-
586 163
-
586 164

DC

FTX
37
0.02
586 180
-
586 183
-
586 184

.MM
KG/M
 ..
 ..
 ..
 ..
 ..
TXF 35
35
0.50
-
755 001
755 003
755 008
755 004
CP 35
45
0.40
755 100
-
755 103
-
755 104

MM
KG/1
 ..
 ..
 ..
 ..
 ..
UC 35
35
0.05
586 160
-
586 163
-
586 164

DC

FTX
37
0.02
586 180
-
586 183
-
586 184

隔板
COT
.50 mm
3M

CF 54 COT 50
 COT50

MM
KG
...
 ...
 ..
...
COT 50
48
0.5
923 020
923 023
-
923 024
COT J
-
-
923 050
-
-
923 054

EPL COT 50
559 655

盖板
CP
..50 - 600 mm
CP2M

MM
..
KG/M
..
..
 ..
 ..
CP 50
71
-
0.4
646 010
646 013
-
646 014
CP100
121
-
0.7
646 020
646 023
-
646 024
CP 200
221
-
1.4
646 040
646 043
-
646 044
CP 300
322
-
2.0
646 050
646 053
-
646 054
CP 400
425
-
3.5
646 060
646 063
-
-
CP 500
525
-
4.3
646 070
646 073
-
-
CP 600
625
-
5.0
646 080
646 083
-
-

CLIP F02
..
25
0.1/
646 200
-
-
646 204
CLIP F03
..
25
0.2/
646 210
-
-
646 214
