逻辑板损坏后常见的故障现象有黑屏.doc

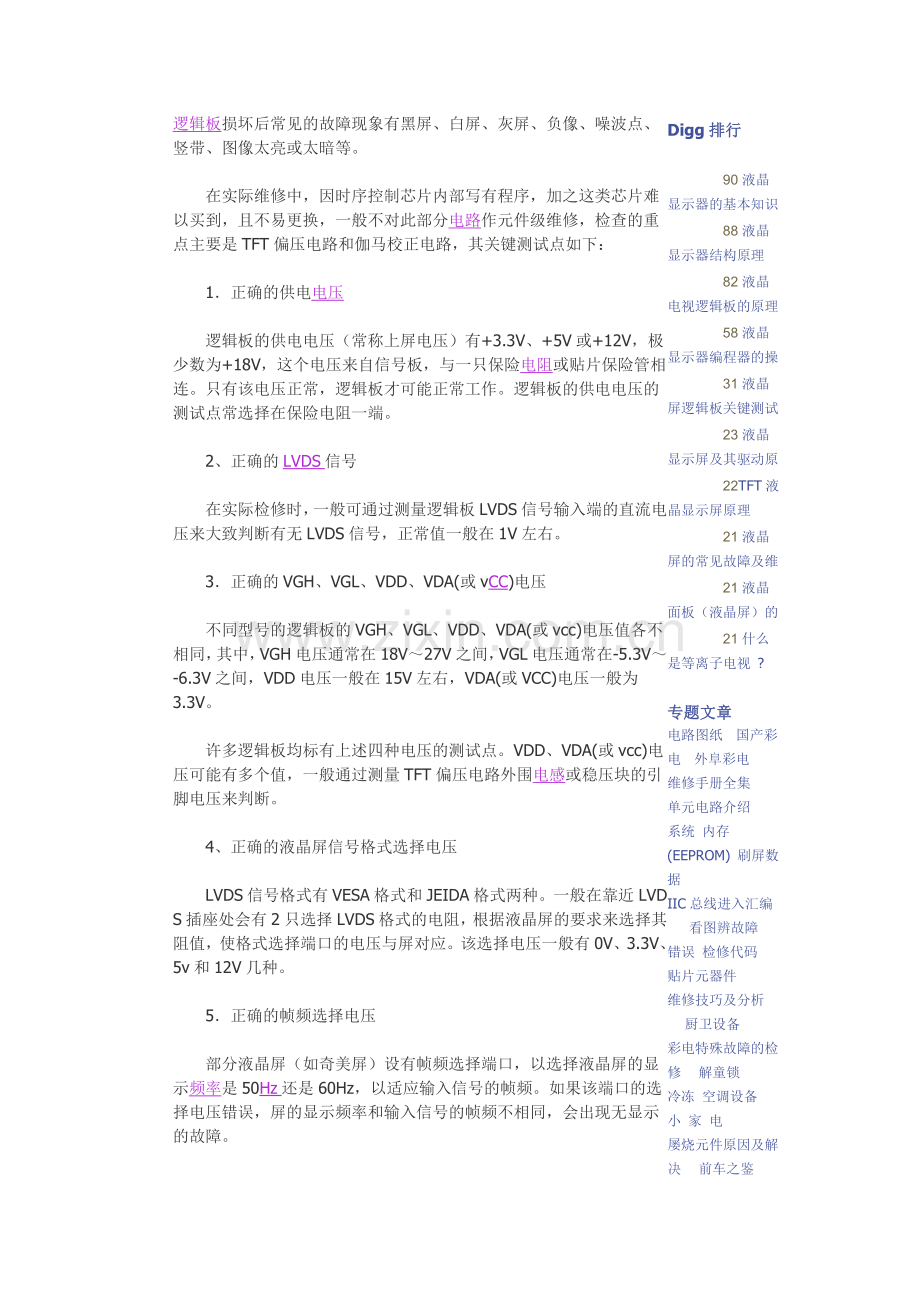

逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

　　在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT偏压电路和伽马校正电路，其关键测试点如下：

　　1．正确的供电电压

　　逻辑板的供电电压（常称上屏电压）有+3.3V、+5V或+12V，极少数为+18V，这个电压来自信号板，与一只保险电阻或贴片保险管相连。只有该电压正常，逻辑板才可能正常工作。逻辑板的供电电压的测试点常选择在保险电阻一端。

　　2、正确的LVDS信号

　　在实际检修时，一般可通过测量逻辑板LVDS信号输入端的直流电压来大致判断有无LVDS信号，正常值一般在1V左右。

　　3．正确的VGH、VGL、VDD、VDA(或vCC)电压

　　不同型号的逻辑板的VGH、VGL、VDD、VDA(或vcc)电压值各不相同，其中，VGH电压通常在18V～27V之间，VGL电压通常在-5.3V～-6.3V之间，VDD电压一般在15V左右，VDA(或VCC)电压一般为3.3V。

　　许多逻辑板均标有上述四种电压的测试点。VDD、VDA(或vcc)电压可能有多个值，一般通过测量TFT偏压电路外围电感或稳压块的引脚电压来判断。

　　4、正确的液晶屏信号格式选择电压

　　LVDS信号格式有VESA格式和JEIDA格式两种。一般在靠近LVDS插座处会有2只选择LVDS格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。该选择电压一般有0V、3.3V、5v和12V几种。

　　5．正确的帧频选择电压

　　部分液晶屏（如奇美屏）设有帧频选择端口，以选择液晶屏的显示频率是50Hz还是60Hz，以适应输入信号的帧频。如果该端口的选择电压错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。

　　【提示】在检修图像异常故障时，还应注意信号板中的程序是否正确，尤其是“屏参”数据是否与所用液晶屏对应，如不正确也会出现彩色异常或图像不正常等现象。
