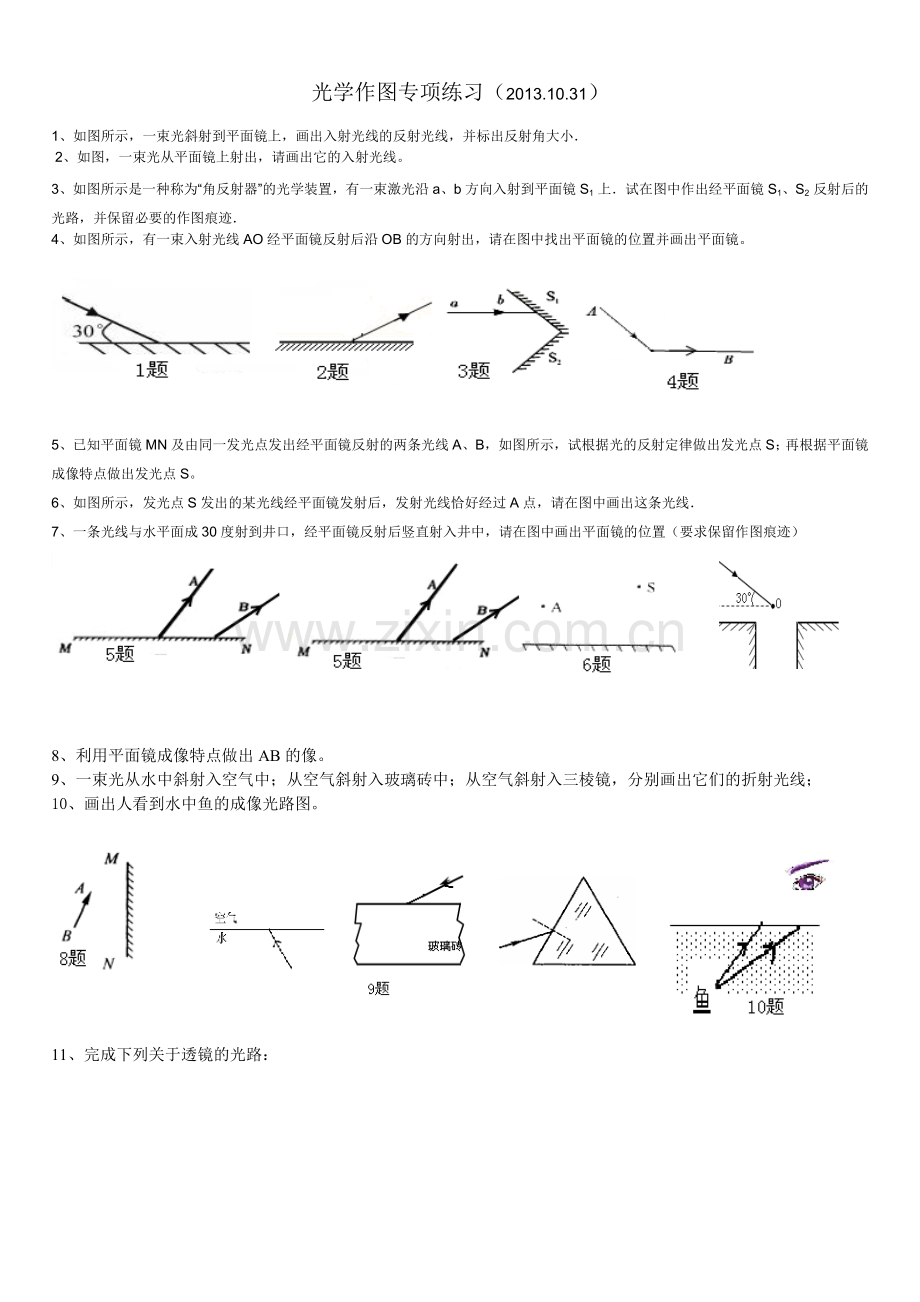

光学作图专项练习（2013.10.31）
1、如图所示，一束光斜射到平面镜上，画出入射光线的反射光线，并标出反射角大小．
 2、如图，一束光从平面镜上射出，请画出它的入射光线。
3、如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1 上．试在图中作出经平面镜S1、S2 反射后的光路，并保留必要的作图痕迹．
4、如图所示，有一束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置并画出平面镜。

5、已知平面镜MN及由同一发光点发出经平面镜反射的两条光线A、B，如图所示，试根据光的反射定律做出发光点S；再根据平面镜成像特点做出发光点S。
6、如图所示，发光点S发出的某光线经平面镜发射后，发射光线恰好经过A点，请在图中画出这条光线．
7、一条光线与水平面成30度射到井口，经平面镜反射后竖直射入井中，请在图中画出平面镜的位置（要求保留作图痕迹）

8、利用平面镜成像特点做出AB的像。
9、一束光从水中斜射入空气中；从空气斜射入玻璃砖中；从空气斜射入三棱镜，分别画出它们的折射光线；
10、画出人看到水中鱼的成像光路图。

11、完成下列关于透镜的光路：

12、根据光线的方向，在下图的方框中填上适当的光学元件。

附加题
13、如右图所示：一束光射到玻璃上，同时发生
反射与折射，入射光是___________；反射光
是________；折射光是___________。

14、如图所示，由发光点S射到水面上某处的一束光，同时发生反射和折射，反射光线经过A点，试在图中画出反射光路．

15、当光从空气斜射到一块玻璃表面时，如图所示可以较全面地反映光传播路径的是（　　）
A．
B．
C．
D．
16、如图所示的是某同学画的潜望镜的示意图．使用这样的潜望镜看物体AB的像是（　　）
 A．放大倒立的实像 B．缩小倒立的实像 C．等大正立的虚像 D．等大倒立的虚像
