故障专题汇编

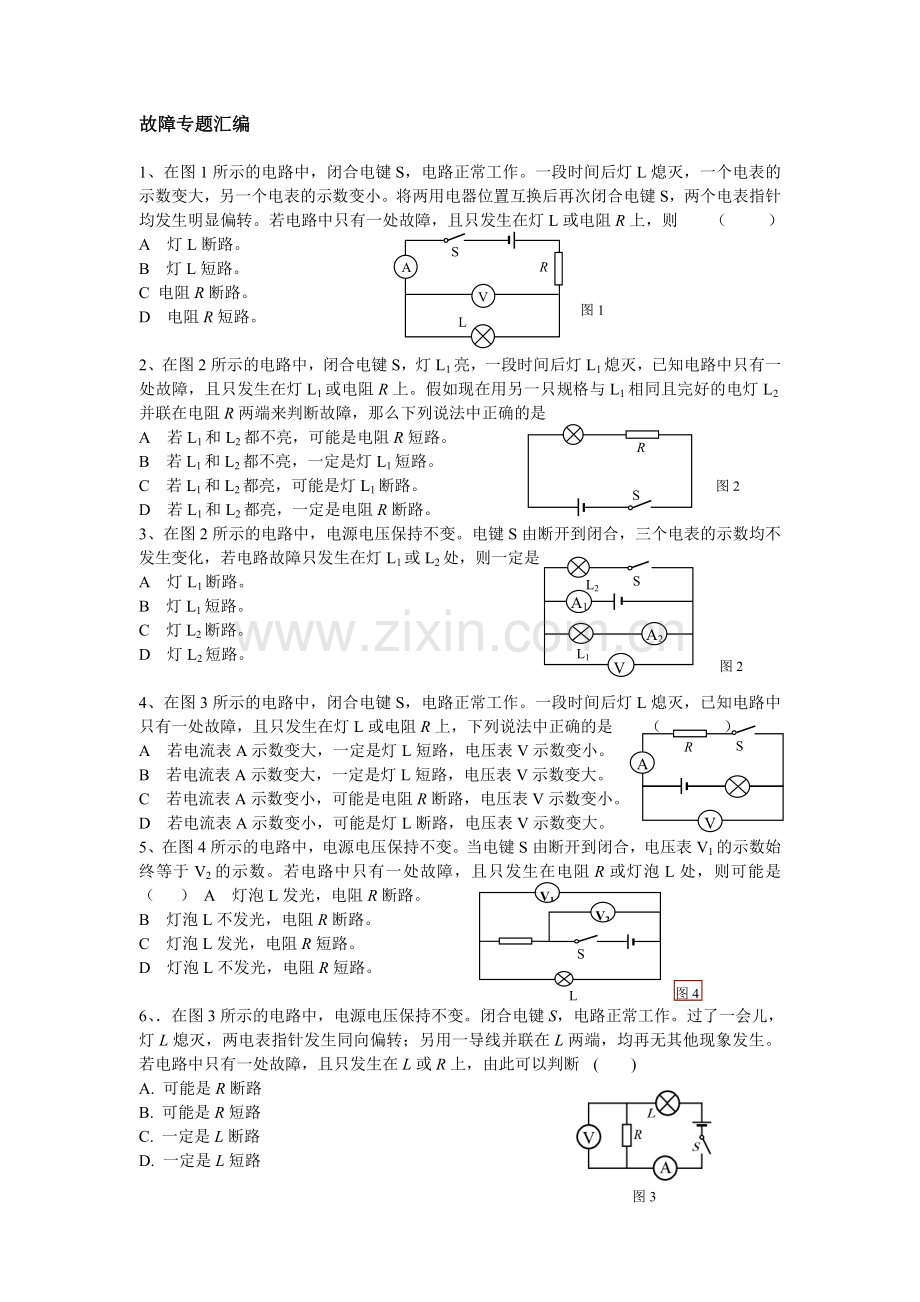

1、在图1所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则 （ ）
V
A
S
L

R
图1
A 灯L断路。
B 灯L短路。
C 电阻R断路。
D 电阻R短路。

2、在图2所示的电路中，闭合电键S，灯L1亮，一段时间后灯L1熄灭，已知电路中只有一处故障，且只发生在灯L1或电阻R上。假如现在用另一只规格与L1相同且完好的电灯L2并联在电阻R两端来判断故障，那么下列说法中正确的是
R
S
L1
图2
A 若L1和L2都不亮，可能是电阻R短路。
B 若L1和L2都不亮，一定是灯L1短路。
C 若L1和L2都亮，可能是灯L1断路。
D 若L1和L2都亮，一定是电阻R断路。
图2
S
L2
L1
A1
V
A2V
3、在图2所示的电路中，电源电压保持不变。电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是
A 灯L1断路。
B 灯L1短路。
C 灯L2断路。
D 灯L2短路。

L
S
R
A
V
4、在图3所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上，下列说法中正确的是 （ ）
A 若电流表A示数变大，一定是灯L短路，电压表V示数变小。
B 若电流表A示数变大，一定是灯L短路，电压表V示数变大。
C 若电流表A示数变小，可能是电阻R断路，电压表V示数变小。
D 若电流表A示数变小，可能是灯L断路，电压表V示数变大。
S
R
L
实验序号
h
(米)
F1
（牛）
F2
（牛）
7
0.20
0
24
8
0.30
12
36
9
0.45
30
54

图4
V2
V1
5、在图4所示的电路中，电源电压保持不变。当电键S由断开到闭合，电压表V1的示数始终等于V2的示数。若电路中只有一处故障，且只发生在电阻R或灯泡L处，则可能是 （ ） A 灯泡L发光，电阻R断路。
B 灯泡L不发光，电阻R断路。
C 灯泡L发光，电阻R短路。
D 灯泡L不发光，电阻R短路。

6、．在图3所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，灯L熄灭，两电表指针发生同向偏转；另用一导线并联在L两端，均再无其他现象发生。若电路中只有一处故障，且只发生在L或R上，由此可以判断 ( )

图3
A. 可能是R断路
B. 可能是R短路
C. 一定是L断路
D. 一定是L短路

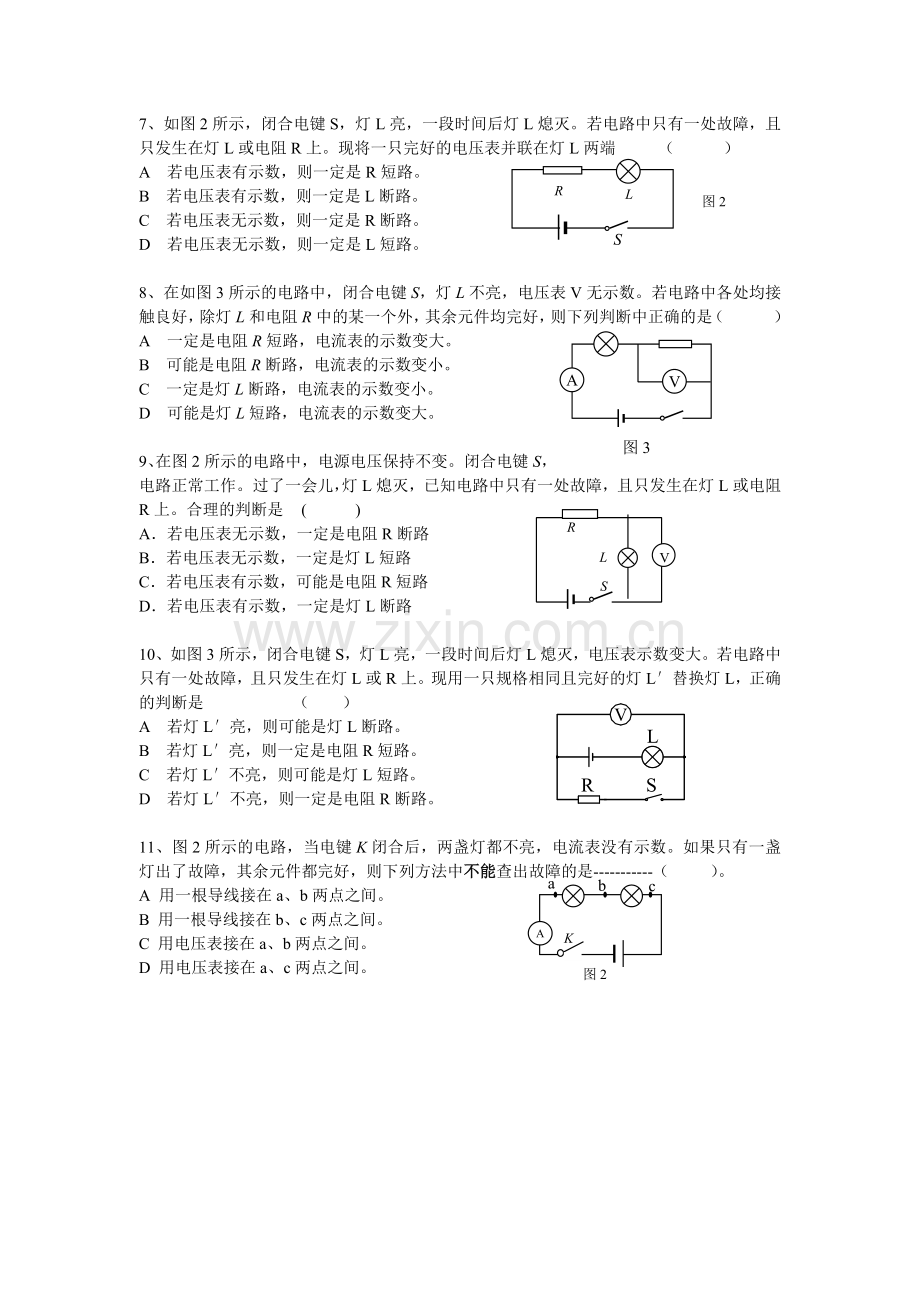

7、如图2所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上。现将一只完好的电压表并联在灯L两端 （ ）

R
L
S
图2
A 若电压表有示数，则一定是R短路。
B 若电压表有示数，则一定是L断路。
C 若电压表无示数，则一定是R断路。
D 若电压表无示数，则一定是L短路。

8、在如图3所示的电路中，闭合电键S，灯L不亮，电压表V无示数。若电路中各处均接触良好，除灯L和电阻R中的某一个外，其余元件均完好，则下列判断中正确的是（　　　）

R
L
S
V
A
图3
A 一定是电阻R短路，电流表的示数变大。
B 可能是电阻R断路，电流表的示数变小。
C 一定是灯L断路，电流表的示数变小。
D 可能是灯L短路，电流表的示数变大。

S
R
L
V
9、在图2所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上。合理的判断是 ( )
A．若电压表无示数，一定是电阻R断路
B．若电压表无示数，一定是灯L短路
C．若电压表有示数，可能是电阻R短路
D．若电压表有示数，一定是灯L断路

10、如图3所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变大。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是 （　　）
A 若灯L′亮，则可能是灯L断路。
B 若灯L′亮，则一定是电阻R短路。
C 若灯L′不亮，则可能是灯L短路。　　
D 若灯L′不亮，则一定是电阻R断路。

图2
b
A
c
a
K
11、图2所示的电路，当电键K闭合后，两盏灯都不亮，电流表没有示数。如果只有一盏灯出了故障，其余元件都完好，则下列方法中不能查出故障的是-----------（ ）。
A 用一根导线接在a、b两点之间。
B 用一根导线接在b、c两点之间。
C 用电压表接在a、b两点之间。
D 用电压表接在a、c两点之间。
