DS2008Q/1883Q误码率场强仪使用说明书

DS2100系列DVB误码率场强仪
使用说明书
Ver 1.0

天津市德力电子仪器有限公司

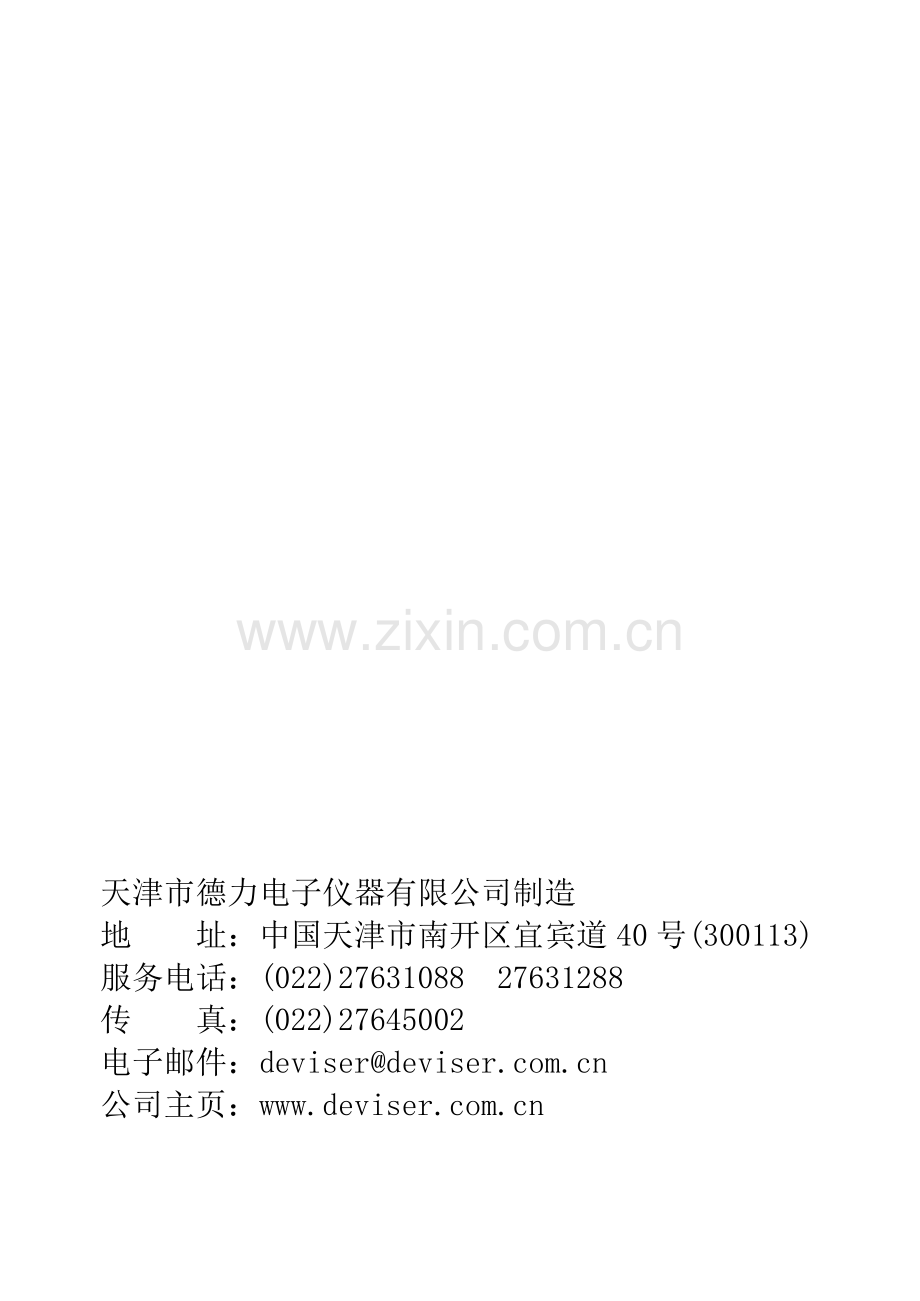

天津市德力电子仪器有限公司制造
地 址：中国天津市南开区宜宾道40号(300113)
服务电话：[phone] 27631288
传 真：[phone]
电子邮件：deviser@
公司主页：

保 修
这台仪器售出后保修18个月，生产商或代理商负责必要的调校或检验工作，仪器经校准检验合格后才装箱，发还给用户。
用户的职责是：按照说明书来使用这台仪器，假如要维修，就把它送往本公司或指定代理维修站。
一般说来于保修期内，一切非人为使用不当的故障，当由德力公司免费维修。用户需支付将产品退回至维修部门的运费和保险费，而将维修好的产品交付给用户的费用则由德力公司或指定代理维修站支付。
本公司为本产品设计的软件和硬件正确安装到仪器上后，仪器将执行它的编程指令。但本公司不保证仪器的各种操作不间断或不出现错误信息。
保修只限于仪器，并不涉及使用不当而导致其它设备、人命及财产的损失。
保修限制
对于不正确的使用或不充分的维护（包括用户附加的软件或接口），及用户自行拆机，本公司将不予保修。在18个月保修期内，校验、维修服务、咨询是免费的，18个月后将收取适当的材料及维修服务费。
下列各项不属保修范围：
①随机赠送的电池及充电器。
②由于机械外力（撞击、跌落等）造成面板、开关、装置及机壳的变形损坏并涉及到内部器件的故障。
③擅自拆开仪器试图修理的。
④装运时的损毁（在仪器包装发运给用户时，已由发货人购买了运输保险）。用户提货时，应当场查验，如遇仪器损毁,请向货运公司或部门交涉。只有收货人（接收仪器的个人与单位）才有权就运输损毁向承运者提出赔偿要求。

开 箱
请小心开箱，并注意将全部附件放在一个地方，以防遗失。我们建议最好保存原包装箱和包装材料，以备将来搬运时使用。

注 意
只有经过维修培训的人员才能维护本仪器。为了避免损坏，未经过培训人员不应进行仪器的维护修理。
本说明书仅对随机产品有效，其中所载技术规格和操作方法可能改变，恕不另行通告。使用一段时间后，如有何需要，请向生产商查询。
仪器断电后，内部电容仍可能带有电荷。

本公司保留所有版权，未经书面同意不得复制、改编或翻译。
目 录

1一般性说明 1
1.1数字电视指标测量 2
1.2电平测量 2
1.3频率频谱 2
1.4斜率/电平测试 3
1.5电压测量 3
1.6智能电源管理 3
1.7快速充电 3
1.8星座图 7
1.9频道频谱扫描 7
1.10数据记录 7
1.11 创建多用户频道 7
1.12极限测试 8
1.13载噪比 8
1.14自动测试 8
2简要说明 9
2.1外形 9
2.2键盘 11
2.2.1功能键 11
2.2.2软键 12
2.2.3字符/数字输入 12
2.3熟悉屏幕 13
3使用说明 14
3.1用户频道表的建立 14
3.2 QAM测量 19
3.2.1 QAM频道测量模式 19
3.2.2 QAM频率测量模式 21
3.3电平测量 22
3.3.1模拟频道电平测量 22
3.3.2数字频道功率测量 23
3.3.3单频率频道测量 23
3.3.4测量峰值保持电平 24
3.3.5峰-峰测量 25
3.3.6按频道调节 26
3.3.7编辑用户频道表 26
3.3.8参考电平和刻度 27
3.3.9单频道频谱 27
3.3.10按频率调节 28
3.4星座图 30
3.5扫描 31
3.5.1参考电平和刻度 33
3.5.2调节焦距 33
3.5.3极限显示 33
3.5.4极限编辑 34
3.6频率频谱扫描 35
3.6.1相对测量（传输特性） 36
3.6.2中心频率和带宽 39
3.6.3停止扫描 39
3.6.4参考电平和刻度 39
3.6.5频标和双频标 40
3.6.6峰值保持电平测量 41
3.7斜率/电平列表 42
3.7.1斜率模式 42
3.7.2电平列表模式 44
3.8极限测试 45
3.8.1测试结果列表 46
3.8.2极限编辑 48
3.9自动测试 49
3.9.1进行自动测试 50
3.9.2一次性测量 51
3.9.3二十四小时自动测试 52
3.9.4创建新工程 53
3.10存储和调出 61
3.10.1文件目录 62
3.10.2存储文件 62
3.10.3调出文件 63
3.11测量参数保存 64
3.12电压测量 64
3.13 载噪比（C/N） 65
4设置 67
4.1简要说明 67
4.2系统信息 68
4.3通用参数设定 68
4.3.1背光延时 69
4.3.2液晶对比度 69
4.3.3关机延时 69
4.3.4温度单位 70
4.3.5系统时钟设置 70
4.4测量参数设定 71
4.4.1电压 72
4.4.2传输特性测试 72
4.4.3电平单位 72
4.4.4单频率设置 73
4.4.5扫描设置 74
4.4.6峰值曲线刷新 76
4.5频道规划 76
4.5.1用户频道表 76
4.5.2频道号表示 77
4.5.3创建用户频道表 78
4.5.4编辑用户频道表 78
4.5.5斜率编辑 80
4.5.6调入出厂设置 81
5电池与充电 82
5.1电池 82
5.2充电 82
6端口 83
7技术指标 84
8附录 88

- 7 -

DS2100系列DVB误码率场强仪使用说明书
1一般性说明
DS2100系列DVB误码率场强仪是德力公司生产的全新一代具备数字电视分析功能的产品。分为手持机和便携式两种机型。它是德力公司专为有线电视系统特别是数字电视系统维护而设计的测量仪器。它可以测量并显示数字电视的主要性能指标（信道功率、MER、PRE_BER、POST_BER）、单频率电平及全频道频谱载波电平等，尤其指出的是在电平和频谱功能下，通过峰值保持功能可以检测出偶然干扰。同时用户也可以方便地进行QAM数字频道、模拟频道及FM频道的测量。
DS2100系列场强仪具备自动测试功能，可以自动测量数字、电平、频谱、极限、斜率。用户可以根据需要选择频道以及参数。
同时DS2100系列可以测量载噪比（C/N）、干线、电池电压，并进行频率频谱扫描。
除具有上述特点外，本系列还为用户提供了更大的频率测量范围（5MHz~870MHz），并具有反向扫描测量的功能。
随机附件:
* 充电器 PW3315V3R2A
* SFL10-KK P.110628J8J
TAC/ SFL10-KK P.110854J8J
* 说明书
随机选件:
* 5-9数据线缆 P.3100805L9
* 反向信号发生器 DS5103 DS5112
* 通讯软件（选件）
1.1数字电视指标测量
本机同时可以测量QAM、QPSK、COFDM等多种数字调制模式，并且可监测其频谱波形从而发现数字传输系统的故障，在这个功能下用户可以查看信道功率、MER、PRE_BER、POST_BER。
1.2电平测量
本机可以在模拟电视、数字电视和单频率模式下进行精确的电平测量。测量时，可以观察到视频、音频和视/音比电平值。同时，峰值电平、信号电平差值也将显示在屏幕上。为了使用户获得更多的信息，电平测量还支持单频道频谱扫描模式，并且可以通过计算机管理软件（选件）将测量结果保存到计算机上。
1.3频率频谱
本机同时提供了峰值保持功能，其中一条曲线表示当前测量频谱，另外一条曲线是峰值频谱，通过移动频标或双频标可以得到该频点电平值或两频点间的差值，从而，更加清楚的了解干扰情况。同时本机器还提供两种采样方式：均值采样（速度更快，更适合QAM测试）、峰值采样（更适合模拟频道指标测量）。
1.4斜率/电平测试
斜率电平测量提供了检验平坦度及电平幅度有效方法。在此模式下，最多可以选中12个频道来测量斜率。只需按下斜率键便可以观测到斜率曲线（需要事先设置好被测频道）。
1.5电压测量
本机能够同时测量电池电压及干线电压并自动判断交直流。
1.6智能电源管理
在电池电量充足的条件下，机内电池可工作约5小时以上。机内电源监控系统时刻监视电源运行使仪器处于省电工作状态。
1.7快速充电
使用本公司提供的专用充电器，充满电只需小于3小时，在充电过程中，仪器会自动检测充电时间、温度、电压及电流。如检测到电量已满，仪器将会自动停止充电。
注意：首次使用仪器前，请先进行充电。

3

DS2100系列DVB误码率场强仪使用说明书
1.8星座图
为了直观的查找数字系统信号的错误，本机特别为用户提供了星座图功能，在此界面下，用户还可以监测基本的数字指标（MER、PRE_BER、POST_BER）。
1.9频道频谱扫描
本机可以显示全频道的视频及音频电平。五级连续可调变焦使观测更加容易。通过移动频标还可以清楚的看到想查看的频道视频、音频值。在此画面可以观察最多150个频道。
1.10数据记录
根据存储文件的大小，最多可以存储110个文件，用户可以选择保存QAM、电平、极限测试、频道频谱和频率频谱的测量结果，以便通过计算机进行数据分析。
1.11 创建多用户频道
本机可以最多使用户创建五个用户频道表，它们之间可以自由切换，并且根据实际系统可分别创建成数字频道、模拟频道及数字/模拟混合频道，频道表可自动完成创建，非常适合多网络维护。
1.12极限测试
本机所提供的极限测试功能，可以快速地检测线缆中所有频道是否合格。用户可以预先设定频道电平的合格标准，测试结束后，机器将会给出系统中不合格频道总数及详细信息。
1.13载噪比
本机同时支持载噪比（模拟频道）测量，为了得到精确的C/N值最好关闭载波。
1.14自动测试
DS2100系列场强仪用户可以选择需要进行自动测试的项目，包括数字测量、电平测量、频谱、极限测试以及斜率测试。自动测试结果会自动以文件形式存储以备调用。

2简要说明
2.1外形
手持机的外形图：图2-1-1；
RF转接头

电源开关
充电指示灯
液晶屏幕
护套
键盘

充电插座
串口插座

图2-1-1

便携式机的外形图：图2-1-2和图2-1-3。

电源开关
充电指示灯
键盘
液晶屏幕
RF转接头

图 2-1-2

串口插座

充电插座

图 2-1-3
2.2键盘
2.2.1功能键
自动
按此键进入自动测试功能。
QAM
按此键进入数字（QAM）信号分析功能。
频道编辑
进入频道编辑功能
电压
按此键进入电压测试功能
斜率
按此键进入斜率测量模式。
极限
按此键进入极限测试状态，再次按下进入电压功能。
电平
按此键进入频率频道电平测试及数字信道功率检测模式。
扫描
按此键进入频道扫描测试模式。
频谱
按此键进入频率频谱扫描模式。
设置
按此键可以进入设置模式。
文件
按此键可以存储调出文件。
C/N
按此键可以进行载噪比测量。
FCN/2nd
按此键进入第二功能模式可以输入数字或字符。
上/下
↑、↓键。
2.2.2软键
在键盘顶部有3个软键（F1、F2、F3）它们对应于液晶显示时在屏幕底部显示的三个功能。

2.2.3字符/数字输入
通过键盘上的“FCN/2nd ”键可以输入数字或字符。按照键板上的标志循环按键可以选择字符或数字，输入一位后按F3（“↓”或“→”）输入下一位。如按F2则退格重新输入, 待全部输入完成按F1键确认。
2.3熟悉屏幕

图2-3-1

91

3使用说明
3.1用户频道表的建立
本仪器根据实际系统可分别创建成数字频道、模拟频道及数字/模拟混合频道，频道表可自动完成创建，在使用仪器前，请先创建用户频道表，该过程自动选中用户频道表中的有效频道，以便提高日后测量时的工作效率。
可以通过以下步骤创建频道表：
1．连接有线电视线缆
2．按“设置”键进入如图3-1-1，按F2，F3键选择频道规划选项,然后按F1键进入图3-1-2。

图3-1-1
根据图标下方的提示，用户可以通过调节↑、↓键从A-E五个用户频道表中选择要创建的用户频道表。DS2100系列场强仪同时支持五个频道表间的切换，如图3-1-2。
注意：对于DS2100L用户可直接按“频道编辑”键进入如图3-1-2，DS2100L因为只支持一个用户频道表，所以无图3-1-2中的提示。

图3-1-2
3．按F2，F3键选择创建用户频道表选项,如图3-1-3。

图3-1-3
4. 按下F1键进行下一步，将仪器与被测试系统连接好，如图3-1-4。

图3-1-4
5．按下F1键进行下一步，开始创建频道表，按F2和F3键选择一个要创建的频道表，如图 3-1-5。

图3-1-5
6．按下F1键确认所选频道表，开始对所建频道表进行编辑，如图3-1-6，按F1键来确认模拟频道、数字频道是否选中从而确定待创建频道表的类型——可以将频道表创建为模拟频道表、数字频道表或模拟/数字混合频道表，并且可以对数字频道表进行编辑（带宽，制式（J83－A标准），码率）。

图3-1-6
在全部设置完毕后将光标移到开始创建频道表处，按F1键来“确认”，开始创建频道表，如图3-1-7。

图3-1-7
创建后的频道表将会自动保存在仪器中。

注意：仪器将所有电平大于45dBmV的模拟频道和功率电平约大于50dBmV的数字频道从标准频道表中选中，只有选中的频道才能在各测量画面出现。用户可以手动编辑频道表来改变是否选中某个频道。

本仪器的用户频道表信息包括：
频道号、频道类型、频率值
可以通过设置---频道规划---编辑用户频道表来编辑用户频道表；

注：对于DS2100L还可以通过“频道编辑——编辑用户频道表”的顺序来编辑用户频道表。

3.2 QAM测量
本机针对QAM数字信号提供了强大的测量功能，首先保证所测量频道表中具有数字频道（参见3．1用户频道表的建立）。
3.2.1 QAM频道测量模式
按“QAM”键，进入此数字（QAM）频道的测量模式，按“FCN/2nd”输入频道号或按↑、↓键，改变数字频道，在此功能下可以测量信道功率，MER，PRE_BER、POST_BER多项指标。在检测时，每“触发”（按F2键）一次进行一次功率检测,MER、PRE_BER、POST_BER的检测在完成功率检测后连续进行。如图3-2-1。

图3-2-1
在此模式下按“设置 ”键进入该频道的设置功能，可以设置中心频率，带宽，调制方式，码率等。
在此模式下再次按下“QAM”键可以进入该数字频道的频谱扫描画面，如图3-2-2。

图3-2-2
如所测量信道为COFDM 或QPSK调制方式，只测量该数字频道的功率，如图3-2-3。

图3-2-3
3.2.2 QAM频率测量模式
本机特别为QAM调制方式的数字频道提供了最便捷的测量模式——频率测量模式。QAM测试的主要参数设置都可在此界面下快捷完成。在QAM频道测量模式下按F1（“频率”）进入该界面。如图3-2-4。

图3-2-4
此时，按“FCN/2nd”可输入测试频率。
显示
功能

返回频道数字测量模式

刷新界面重新测量

选择调制方式

输入码率
/
前后向BER测试切换

设置频率步进
在此模式下再按下“QAM”键可以进入该数字频道的频谱扫描画面，如图3-2-2。

注：DS2100L无调制方式选择和前后向BER测试切换功能，无POST_BER指标。
3.3电平测量
本机可以测量数字、模拟频道及单频率频道的电平值。
3.3.1模拟频道电平测量
在模拟频道模式下可以测量视频、音频 、视/音比 测量的电平值，同时在屏幕的右上方会显示模拟频道标志TV。如图3-3-1。

图3-3-1
在此模式下再次按下“电平”键，可进入该频道的频谱显示，按“设置 ”键可以进入快捷设置模式。
3.3.2数字频道功率测量
如果频道类型为数字频道，在此界面测试数字功率，如图3-3-2。

图3-3-2
3.3.3单频率频道测量
在电平测量模式下，按“设置”键进入快捷设置模式，将频道类型改为“单频率”，保存退出，进入单频率频道测量模式，其功能为在频道画面下测量某一个频率的电平值以及设定带宽内峰值电平情况。如图3-3-3。

图3-3-3
在此图中，可以看到峰值点和中心频率的频率差值(△FREQ)及电平差值(△AMP)的峰值信息也都会显示在屏幕上。
在快捷设置模式下，可以设置该频道的中心频率和带宽。
3.3.4测量峰值保持电平
现以单频率测试模式为例，其他操作相同。若要观察峰值电平值可以按F2键,此时仪器记录并显示开始测量该频道以后最大的电平值,并且以P表示此时为峰值电平显示。

图3-3-4
3.3.5峰-峰测量
再次按F2还可以观测峰-峰值，该值表示所测频道电平稳定度。在屏幕上以△表示此时为峰-峰测量模式。

图3-3-5
3.3.6按频道调节
通过按↑、↓键可以按频道顺序调节被测频道，此时频道号、频道类型及标志都会显示在屏幕上。若要观测某个频道，还可以按“FCN/2nd”键直接输入要测量的频道号。
3.3.7编辑用户频道表
在操作仪器的过程中，用户频道表是至关重要的，所以本仪器提供给用户编辑频道表的功能。在频道电平测试模式下按“设置”键就可以直接编辑频道表。在此功能中用户可以自由的编辑用户频道表中的各种信息，包括数字频道号、标准频道号、频道标识、类型、频率、是否选中等等。

图3-3-6
3.3.8参考电平和刻度
按F3键切换软键菜单，液晶显示如图3-3-7：

图3-3-7
刻度在1，2，5，10dB内循环可变。若要改变参考电平则需要按F2键，此时将显示为参考，按↑、↓键可以改变参考电平，调节完毕，再按F2。
3.3.9单频道频谱
再次按“电平”键就可以进入单频道频谱扫描，频谱将会以特定的中心频率和带宽显示，频道号也将显示在屏幕的底部。如果在单频率模式下按“电平”键，频道号将显示“---”，中心频率就是被测频率。
按↑、↓键调节频标可以读出频标对应的频率值和电平值。如图3-3-8。

图3-3-8
若要改变参考电平和刻度可以按F3进入相应的软键菜单。如图3-3-9。

图3-3-9
此时反复按动F1键可以使刻度值在1，2，5，10dB之间循环改变。按F2键显示为参考，此时可以通过调节↑、↓键改变参考电平值，再次按F2键退出参考电平改变模式。
3.3.10按频率调节
反复按F1键可以切换频道和频率模式。在频率模式下，按↑、↓键可以按已设置的步进频率增加或减少被测频率也可以直接输入被测频率。如图3-3-10。

图3-3-10
此时按“设置 ”键可进入快捷设置模式，可以设置步进频率为10 KHz、100 KHz、1MHz、10MHz或频道带宽。
本机还具备伴音监听功能，在“设置”功能内也可以调节仪器内喇叭的音量。如图3-3-11。

图3-3-11
3.4星座图
当用户开通星座图功能后，可以按照如下方法进入该界面。
在QAM频道测量模式中测试QAM信号时，或QAM频率测量模式测试QAM信号时，连续按“QAM”键最多三下，就可以进入星座图测试界面如图3-4-1。
注：由QAM频率测量模式进入后，频道号以“---”代替。

图3-4-1
在该界面下，按F2和F3键切换四个象限，按↑、↓键分别放大和缩小，放大后的效果如图3-4-2。

图3-4-2
在此状态下，再按↑键可以在放大的情况下切换象限。

注：(2100、2100L、1883E)星座图功能为选件。
3.5扫描
为了快速测试有线电视系统的平坦度和幅度，本仪器提供了扫描功能，频道表扫描曲线如图3-5-1。

注：DS2100L无此功能。

图3-5-1
仪器将会按照选中的用户频道表(如图3-5-1中的[A]),进行全频道扫描。在可视的一场范围内，仪器可扫描126个频道，若要观测一场以外的频道情况，可以将频标调到显示区边缘，然后再按↑、↓键找到观测的频道。
视频电平和音频电平以同一柱状图显示在同一图像上，只是视频电平的柱状图要比音频电平的柱状图颜色深。
若要停止扫描仔细观察可以按F2（保持）键，这样即使是仪器和信号断开连接,各频道电平也将保留，直至按下F2（触发）键。如果想观测某个频道可以调节↑、↓键将频标调节到该频道处，也可以按“FCN/2nd ”键直接输入频道号。
3.5.1参考电平和刻度
参考电平和刻度显示在扫描曲线的上方，若要快速调节这两个参数可以按F1（自动）键，仪器将会以最佳的观测角度自动选择这两个参数。
按F3键进入下一级软键菜单，此时可以自由的设置参考电平和刻度。反复按F1（刻度）键可以在1，2，5，10dB之间循环改变刻度。按F2（参考）键后软键将会显示为参考，此时通过按↑、↓键可以改变参考电平值。
3.5.2调节焦距
本机支持五级焦距变化，用户只要反复按“扫描”键扫描曲线的焦距就会不停的变化。以便更清楚地观察某个频道及其周围的情况。
3.5.3极限显示
在扫描模式下按“设置”可以进入快捷设置模式。若极限显示在此模式中被选中，屏幕画面就会如图3-5-2,两条线分别是最低视频电平值和最高视频电平值，则在两条线之间空白区域的频道为视频合格频道。

图3-5-2
3.5.4极限编辑
在快捷设置中的极限编辑功能中，可以设置极限显示的参数，其中包括最小图像视频值（40dBmV～120dBmV），最大图像值（40dBmV～120dBmV），平坦度（所有频道图像电平差值范围）（2dB～30dB），最大视/音比（5dB～30dB），最小视/音比（0dB ～15dB），最大邻频差（0dB～20dB），24小时稳定性（0dB～20dB）（仅DS2100）。要改变其中某一参数，首先按F2、F3键将光标移到该项，然后按↑、↓键改变参数的值，也可以直接输入数字改变。在所有参数设置完后，将光标调到存储并退出处，保存设置并且退回到前一级菜单。如图3-5-3。

图3-5-3
3.6频率频谱扫描
本机可以扫描带宽从2.5MHz到62.5MHz的频率频谱并同时支持全频道频谱扫描。各个频率的幅度都会以曲线的形式显示出来。若要进行绝对频谱扫描，需要在快捷设置中(按“设置 ”键)不选中传输特性选项，屏幕显示如图3-6-1。

图3-6-1
3.6.1相对测量（传输特性）
本机可以进行相对电平测量，从而通过有线电视系统或噪声源可以测量出线缆、分支分配器、放大器和滤波器的特性。
要进行相对测量首先需要在快捷设置中选中 传输特性一项。具体方法是：在设置菜单中，选中测量参数设定 项，然后按F1确认，在子菜单中通过↑、↓键将光标移到 传输特性测试 处，按F1键将该项选中。否则将进行绝对测量。如图3-6-2。

注意：DS2100L扫描带宽仅12.5MHz，且没有极限设置，传输特性图片位置略有不同。

图3-6-2
一旦选中传输特性测试项，屏幕将显示如图3-6-3。

图3-6-3
用户可以按F1 重新进行参考频谱扫描，也可以按F2 使用已保存的零基准数据作为参考频谱。如果按F1重新进行参考频谱扫描，显示如图3-6-4。

图3-6-4
若要扫描新的参考频谱，首先需要将有线电视系统和仪器的射频输入相接。如果有噪声源，用户也可以将噪声源与仪器相连。然后按F1键，本机将会按照选中的有线电视系统进行频道扫描。扫描进行后，将会弹出下列信息:

图3-6-5
此时按F1后，本机就会按照新的参考频谱进行相对测量了。如图3-6-6。

图3-6-6
通过调节↑、↓键可以观测到每个频率点的相对电平值。

注意：在相对频谱扫描状态下，带宽不可以改变；DS2100L带宽不能改变，菜单中不提供“带宽”选项。

参考频谱即使是关机后也会保存在仪器的记忆单元中，所以，测量过程中用户都可以按“频谱”键进行相对频谱测量。若要再进行绝对频谱扫描，只需要将设置菜单中的 传输特性 一栏改为关闭即可。
3.6.2中心频率和带宽
在频率频谱扫描模式下，可以通过按“FCN/2nd ”键直接输入中心频率，然后按F1键确认。还可以通过不断的按F2（带宽）键使带宽在2.5MHz,6.25MHz,12.5MHz,25MHz,62.5MHz及全频道带宽之间循环切换。
3.6.3停止扫描
若要停止扫描以便观察曲线，可以按下F1（保持）键，此时就会停止扫描进程。再按一下F1（触发）键才会恢复扫描。
3.6.4参考电平和刻度
按F3键将软键切换到如图3-6-7。然后循环按软键F1可以使刻度在1，2，5，10dB间循环改变。改变参考电平时可以按F2，使软键显示为参考，再通过按↑、↓键改变参考电平值。(如图3-6-7)

图3-6-7
按F3键将菜单切换为如图3-6-8，再按下F1 （自动）键，仪器就会为用户选择最佳的观测刻度和参考电平。

图3-6-8
按F3键将菜单切换为如图3-6-9，再按下F1键就可以在均值和正峰两种采样方式之间切换了。默认的均值采样方式速度更快，更适合于QAM测试。

图3-6-9
3.6.5频标和双频标
按↑、↓键可以改变频标从而可以读出该点的电平值和频率值。为了能够读出两频点的电平差，本机提供了双频标的功能。
若想进行双频标测试，首先要通过按F3键将软键菜单切换到如图3-6-8状态。然后将频标移动到第一个要测试的频率点，按F2（双频）键，此时第二频标就会被激活，通过调节↑、↓键，改变这个被激活的频标的位置到要测量的第二个频率点处。最后在屏幕的底部就可以看到这两个频率点间的频率差和电平差了。（如图3-6-10）

图3-6-10
3.6.6峰值保持电平测量
在频谱扫描模式下，再次按“频谱”键就可以进行峰值保持测量。（如图3-6-11）在图中屏幕的标题栏上标有峰值表示此时为峰值保持模式。

图3-6-11
峰值曲线和当前测量曲线同屏显示，只是峰值曲线用较深的颜色表示而已。通过调节频标的位置，用户可以很方便的观测到各频率点对应的峰值电平。
如果想重新进行峰值扫描，只需要按“设置”键进入快捷设置频谱状态，选中峰值曲线刷新项，原始的峰值保持曲线就会删除，用户就可以进行新的峰值测量了，改变一下带宽或中心频率，也可以将峰值曲线刷新。再次按键就可以恢复为实际测量模式。
3.7斜率/电平列表
为了能够快速的检验有线电视系统的平坦度和分配器的增益，可以按“斜率”键进行斜率/电平列表测量。用户最多可以快速地查看12个频道的电平，并且观测它们的曲线和数值。
3.7.1斜率模式
按“斜率”键，屏幕将显示如图3-7-1。所有要测量的斜率频道都会以柱状图的形式显示，同时最高频道号和最低频道的电平也将显示出来，在屏幕底端显示的是斜率值。

图3-7-1
注意：
在进行斜率测量时至少要选中4个频道否则仪器会提示如下：
测量斜率请选择
四个以上频道。
按F1键进入设置
功能选择频道。

按F1键开始设置斜率测量频道。然后通过F2 和F3 键可以选择要进行斜率测量的频道，按F1键确认此频道并以“√”为标志。如要删除已选中的频道可以将光标移到此频道处再按下F1键，该频道就不是斜率测量频道了，标志“√”也将消失。所有标有 “√”的频道都被选为斜率测量频道保存起来，并显示在屏幕下方的表格内，如图3-7-2。

图3-7-2
设置斜率测量频道后，按“斜率”键开始进行斜率测量。通过反复按F3键可以改变显示的刻度，按F2键进入改变参考电平状态，调节↑、↓键可以增加或者减少参考电平值。如图3-7-1。
3.7.2电平列表模式
反复按“斜率”键可以切换斜率测量模式和电平列表模式，在电平列表模式下，可以很方便的读出每个斜率频道的电平值。如图3-7-3。

图3-7-3
注：DS2100L最多测试8个频道。

3.8极限测试
如图3-8-1为极限测试画面，通过此功能本机可以很快的对有线电视系统进行检测。自动找出整个系统中不合格频道的个数及每个频道的不合格原因。
注：DS2100L无此功能。

图3-8-1
首先按下“极限”键，仪器就会对用户频道表中的频道逐一检查，同时频道号、音频、视频电平都会显示在屏幕上。
注意：在极限测试模式下只检测模拟频道的合法性。

3.8.1测试结果列表
极限测试结束后，有线电视系统的全部测试结果都会以列表的形式显示在屏幕上，其中包括最小视频电平、最大视频电平、平坦度、最小视/音比、最大视/音比和最大邻频差。（如图3-8-2）

图3-8-2
若要观察每个频道的情况可以按F1，进行列表观察。（如图3-8-3）

图3-8-3
使用F2和F3键将光标调到要观测的频道处，然后按F1，就可以观测该频道极限测试的详细结果。其中音频电平、视频电平和视/音比都会显示在屏幕上按↑、↓键可以观察下一个频道的自动测试结果。（如图3-8-4）

图3-8-4
3.8.2极限编辑
用户可以通过极限编辑自己设定极限条件，首先按“设置”键进入设置主菜单，将光标调到测量项按F1，进入该级子菜单，将光标调到极限设置项，进入该级子菜单，再将光标调到极限编辑项，屏幕显示如图3-8-5。

图3-8-5
通过调节F2和F3将光标调节到要编辑的项目上，通过反复按动F1键切换是否选中该项，同时在每一项前标有“√”表示此项的被选状态。通过调节↑、↓键或按“FCN/2nd ”键，直接输入数字可以改变极限值。
3.9自动测试
DS2100系列场强仪可以进行自动测试。用户可以将经常需要测量的参数项目保存到一个工程中，按“自动”测量键，所有测量项目就会自动按顺序进行并且自动存储在一个文件中。
本机还支持24小时无人职守功能，最大程度减少用户的工作量。
用户最多可以设置6项自动测量工程。
注：DS2100L/DS1883E不具备此功能。

3.9.1进行自动测试

图3-9-1
按键进入自动测试模式，在屏幕上会列出所有存储的自动测试文件（如图3-9-1）。通过调节↑、↓键可以调节光标到需要的文件处。按下F1键开始进行自动测试，若按F2键则删除文件。如果用户要观测该文件的详细信息，那么按下F3键，所有的文件信息都会以列表的形式显示出来。此时调节↑、↓键可以选择每一项，按下F1键则观测该项的详细信息。再按F3键返回。（如图3-9-2）

图3-9-2
DS2100系列场强仪有两种自动测试: 一种为立刻进行的一次性自动测量,一种为24小时多次测量。（如图3-9-3）

图3-9-3
3.9.2一次性测量
选择F1（自动）键进行立刻测试功能,仪器马上根据设定的项目进行自动测试，中间可以按F1键退出(见图3-9-4)

图3-9-4
自动测试结束后,仪器自动生成一个以自动测试工程名为文件名的文件,该文件以*为结尾表示自动测试生成的文件。
3.9.3二十四小时自动测试
选择F2（24小时）键进行24小时测试后,与立即测试类似,也是逐项进行测试,然后生成文件。该文件以工程名命名，最后一个字母为A—Z 表示第几次测量结果。 仪器自动测试完毕后,自动关机等待下一次自动开机继续测试。如果用户此时开机,屏幕将显示:

图3-9-5
当测试结束后，如果自动测试工程中包含极限测试功能，那么就会生成一个报表文件24_REP记录24小时测试的结果。
3.9.4创建新工程
若将光标调到空白处，仪器会指导用户一步一步创建新工程。（如图3-9-6）

图3-9-6
步骤一：按下F1键创建新工程。然后按下F1键给这个新工程命名。（如图3-9-7）

图3-9-7
步骤二：按下F2键进入下一步。（如图3-9-8）

图3-9-8
步骤三：自动测试包括5个测试项（即数字测试、电平测试、频率频谱扫描、极限测试和斜率测试）通过调节↑、↓键可以选择要操作的测试项。然后按F1键切换是否进行此项测试，进行测试的测试项前会以“√”为标志。操作完毕，按下F2键继续进行（如图3-9-9）。

图3-9-9
所有选中的测试项将会显示在屏幕上，调节↑、↓键将光标调节到要编辑的测试项处，按下F1键编辑该项。
注意：要测量数字频道，请保证频道表内有数字类型的频道！

1．在编辑数字测试子菜单中（如图3-9-10）,通过调节↑、↓键可以将光标调节到要选中的参数处，按F1键决定是否选中该参数。选中的参数前会以“√”为标志。

图3-9-10
选中要测量的参数后，调节↑、↓键将光标调节到要“请选择测量频道”处，按F1进入数字频道选择界面，如图3-9-11。

图3-9-11
按F1选择或取消光标所在频道，选中的频道前会以“√”为标志。按F2选中列表所有频道。此时“全选”变为“清空”，再次按下F2可以使列表中的频道全部为非选中状态。
数字测量参数设置好后连续按两次F3返回到步骤3的界面。
2．在编辑电平测试子菜单中，通过调节↑、↓键可以将光标调节到要操作的频道处，按F1键切换是否选中该频道。选中的频道前会以“√”为标志，按F2键列表频道全选或清空。当编辑完毕按下F3键返回上一步以确认。（如图3-9-12）

图3-9-12
3．在编辑频率频谱扫描子菜单中，可以编辑带宽和中心频率（如图3-9-13）。

图3-9-13
此时按下“FCN/2nd”键输入中心频率，按F1键编辑带宽。当编辑完毕，按下F3键返回上层菜单确认。
4．在编辑极限测试时，仪器进入极限测试查看子菜单，可以查看当前极限参数情况。如需改变参数，按F1键进行修改（参见3.8.2）。然后存储并退出。

图3-9-14
5．在编辑斜率测试子菜单中，通过调节↑、↓键可以将光标调节到要操作的频道处，按F1键切换是否选中该频道。选中的频道前会以“√”为标志，当编辑完毕按下F3键返回上一步以确认。（如图3-9-15）

图3-9-15
步骤四：

图3-9-16
按F1键开始测试,按F2继续设置24小时参数。
注意:如果用户选择F1键,那么24小时自动测试的参数为缺省值(测量间隔时间为6小时,测量次数为4次)

步骤五：

图3-9-17
选择测量间隔时间,缺省为6小时,用户可以通过按“FCN/2nd”直接输入数字改变间隔时间。

注意：进行自动测量时按其它按键无效。
步骤六：

图3-9-18
选择测量次数，缺省为4次，用户可以通过按“FCN/2nd”键输入数字改变间隔时间。
3.10存储和调出
本机为用户提供了独立的数据存储空间，在数字测试、电平测试、扫描、斜率、极限测试和频率频谱测量模式下测量的数据都可以存储在一个文件中。仪器的智能存储系统充分利用存储空间，最大程度地保存更多的文件。根据文件的大小，本机最多可以存储110个文件。
