根据电路图连接实物图练习题

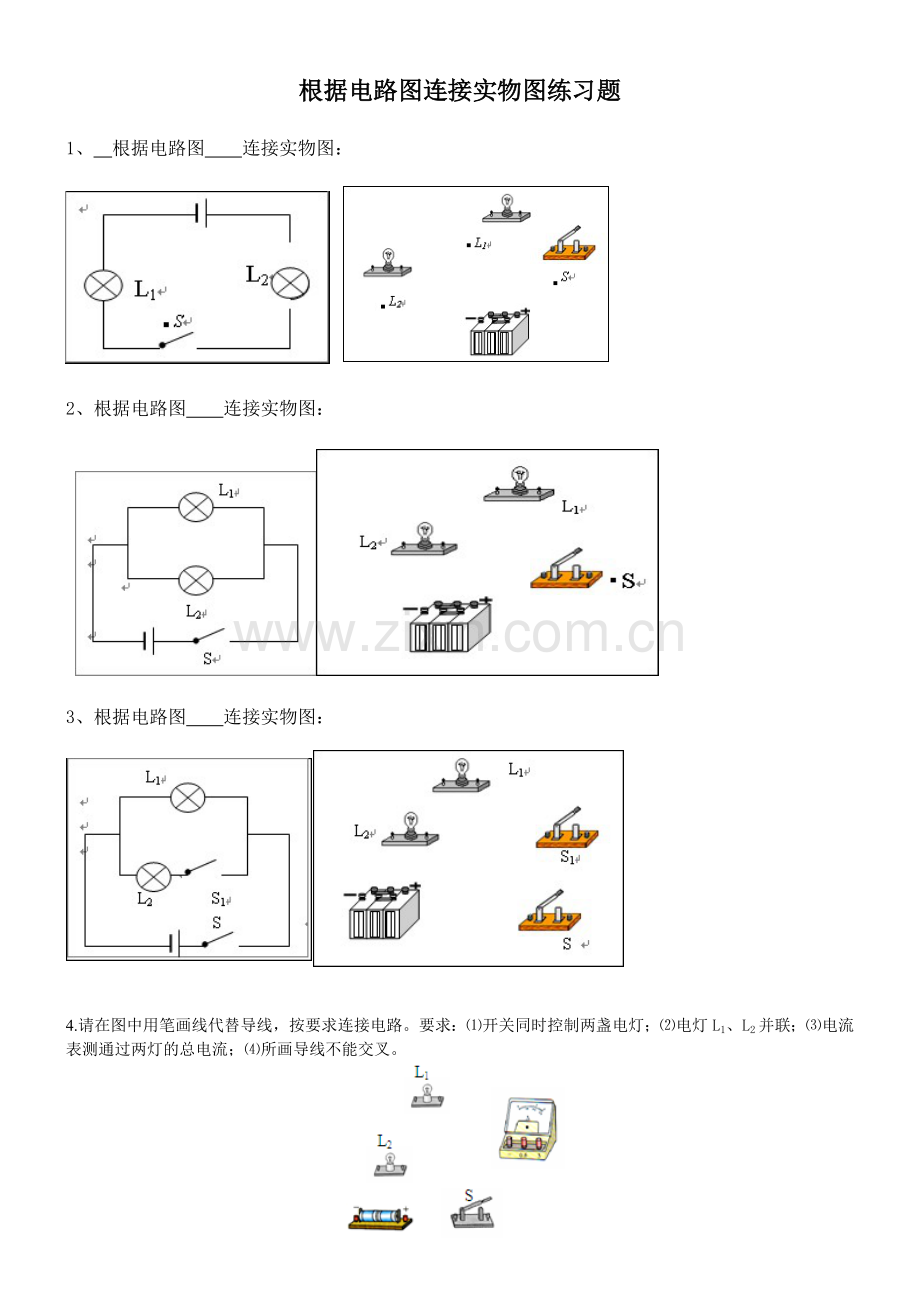

1、 根据电路图  连接实物图：

2、根据电路图  连接实物图：

3、根据电路图  连接实物图：

4.请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。

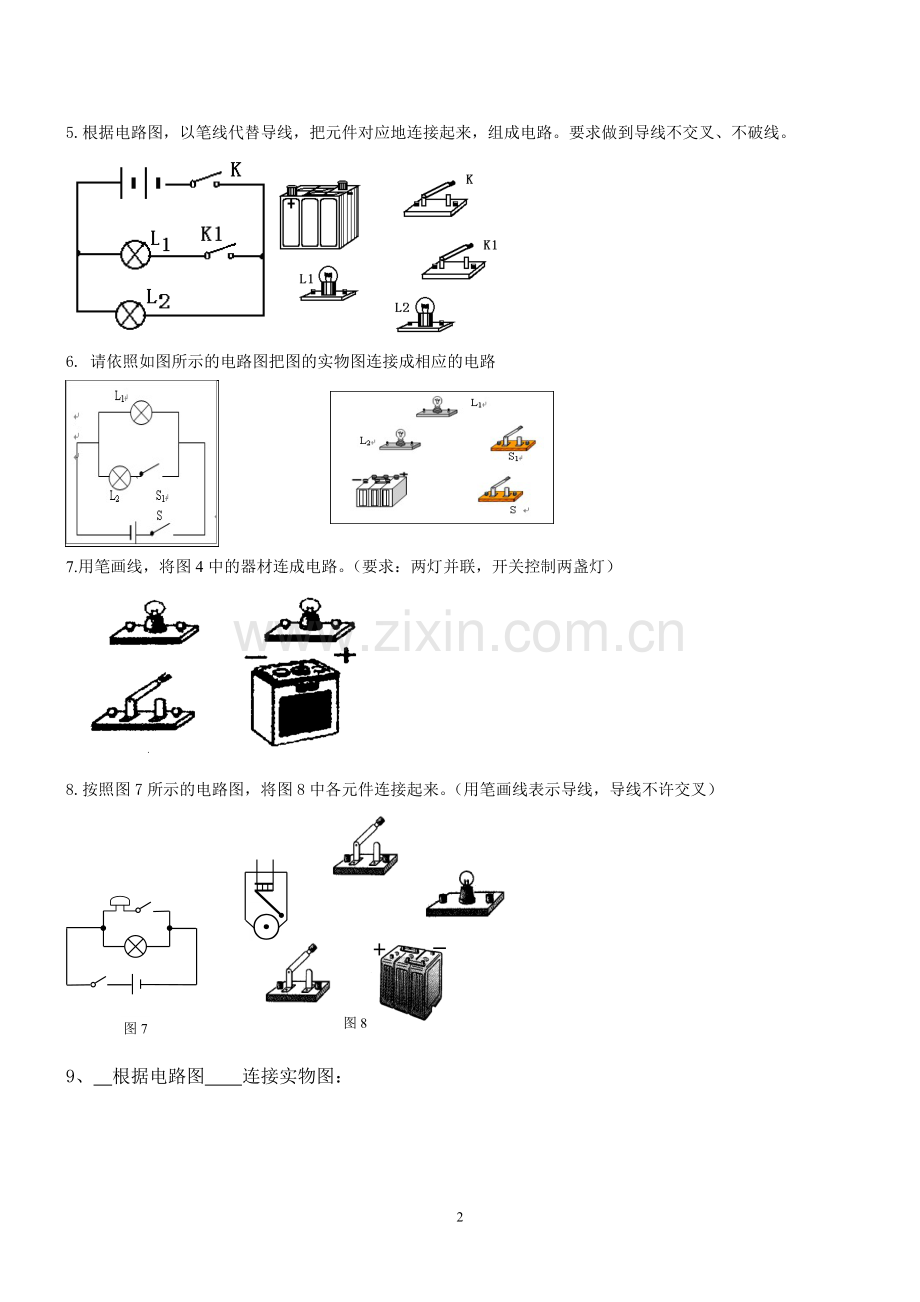

5.根据电路图，以笔线代替导线，把元件对应地连接起来，组成电路。要求做到导线不交叉、不破线。

6. 请依照如图所示的电路图把图的实物图连接成相应的电路

7.用笔画线，将图4中的器材连成电路。（要求：两灯并联，开关控制两盏灯）

8.按照图7所示的电路图，将图8中各元件连接起来。（用笔画线表示导线，导线不许交叉）
图7
⊙
图8

9、 根据电路图  连接实物图：

10.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）

11.请按照图（1）中的电路图将图（2）中的实物连成电路。
