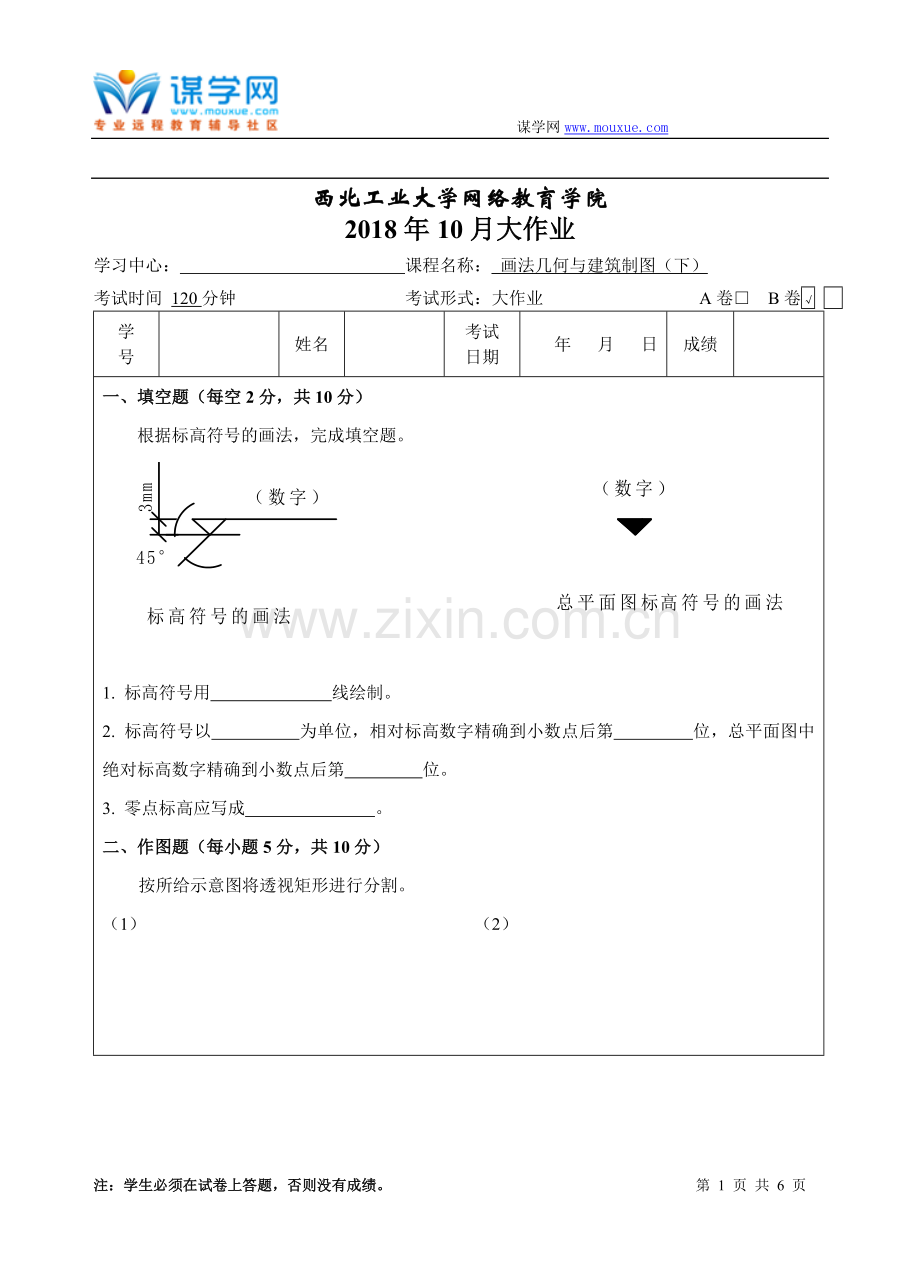

西北工业大学网络教育学院
2018年10月大作业
学习中心： 课程名称： 画法几何与建筑制图（下）
考试时间 120分钟 考试形式：大作业 A卷□ B卷√
学
号

姓名

考试
日期
年 月 日
成绩

一、填空题（每空2分，共10分）
根据标高符号的画法，完成填空题。

1. 标高符号用 线绘制。
2. 标高符号以 为单位，相对标高数字精确到小数点后第 位，总平面图中绝对标高数字精确到小数点后第 位。
3. 零点标高应写成 。
二、作图题（每小题5分，共10分）
按所给示意图将透视矩形进行分割。
（1） （2）

三、作图题（30分）
读懂房屋平面图、立面图，补画房屋1-1剖面图。

四、作图题（每小题10分，共20分）
求作建筑形体的阴影。
（1） （2）

五、作图题（30分）
用视线法求作建筑形体的透视。

注：学生必须在试卷上答题，否则没有成绩。 第 6 页 共 6 页
