设备标示、标签粘贴标准
1、 网路系统
1） 前端网络面板正上方贴标示房间号（例：T201或T201-1、T201-2）按楼层标记,一层:T101,二层:T201,三层:T301
2） 前端网络面板内线上贴标示房间号（例：T201或T201-1、T201-2…）按楼层标记,一层:T101,二层:T201,三层:T301
3） 后端机柜内网线上贴标示房间号（例：T201或T201-1、T201-2…）按楼层标记,一层:T101,二层:T201,三层:T301
4） 后端机柜内配线架上贴标示房间号（例：T201或T201-1、T201-2…用标签打印机制作）按楼层标记,一层:T101,二层:T201,三层:T301
5） 后端机柜内跳线两端上贴标示房间号（例：T201或T201-1、T201-2…）按楼层标记,一层:T101,二层:T201,三层:T301
6） 后端机柜贴标识网络机柜1或网络机柜2,服务器机柜、监控机柜、电话机柜等。（要求用金属黄底红字，宽度50mm*长度150mm）
7） 后端机柜正面挂强电系统图、弱电系统图、网络系统图及用户名密码、IP地址表等。（要求A3纸塑封）
8） 后端机柜内光端盒上每个光纤口跳线两头粘贴去哪标识
9） 平面图点位标识要与配线架、交换机对应
10） 交换机上贴功能描述名称（例：一层网络交换机，监控交换机、门禁交换机等）

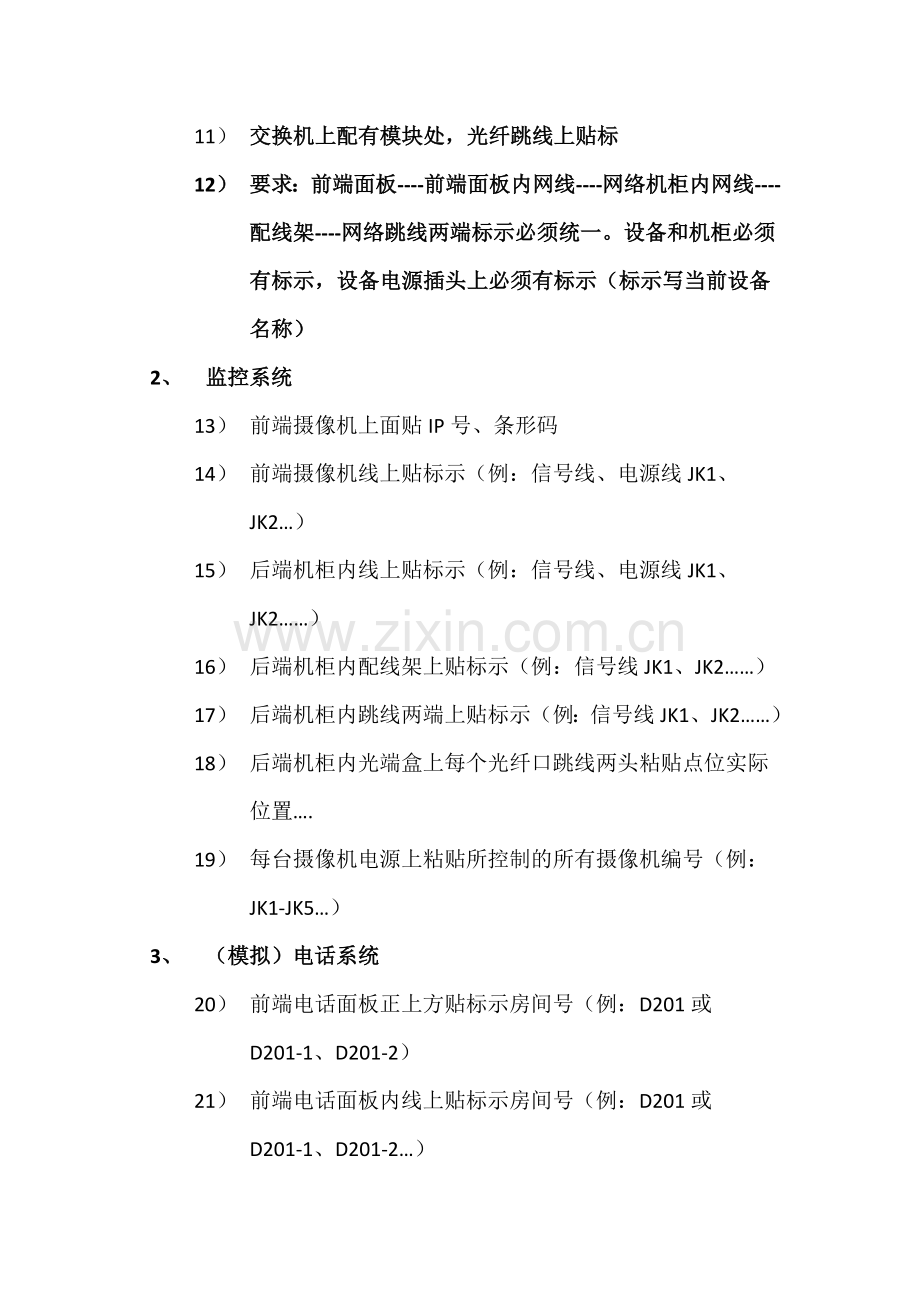

11） 交换机上配有模块处，光纤跳线上贴标
12） 要求：前端面板----前端面板内网线----网络机柜内网线----配线架----网络跳线两端标示必须统一。设备和机柜必须有标示，设备电源插头上必须有标示（标示写当前设备名称）
2、 监控系统
13） 前端摄像机上面贴IP号、条形码
14） 前端摄像机线上贴标示（例：信号线、电源线JK1、JK2…）
15） 后端机柜内线上贴标示（例：信号线、电源线JK1、JK2……）
16） 后端机柜内配线架上贴标示（例：信号线JK1、JK2……）
17） 后端机柜内跳线两端上贴标示（例：信号线JK1、JK2……）
18） 后端机柜内光端盒上每个光纤口跳线两头粘贴点位实际位置….
19） 每台摄像机电源上粘贴所控制的所有摄像机编号（例：JK1-JK5…）
3、 （模拟）电话系统
20） 前端电话面板正上方贴标示房间号（例：D201或D201-1、D201-2）
21） 前端电话面板内线上贴标示房间号（例：D201或D201-1、D201-2…）
22） 后端机柜内电话线上贴标示房间号（例：D201或D201-1、D201-2…）
23） 后端机柜内跳线架上贴标示房间号（例：D201或D201-1、D201-2…）
24） 后端机柜内跳线架上边贴标示分区号（例：内部电话、外部电话、房间端口号）。房间端口号每层用个跳线架，跳线架旁边粘贴标示（例：一层房间号、或二层房间号）。外部电话配线架上正面贴标识，内部电话跳线架正面贴标识内部电话号码，房间端口跳线架粘贴标示（例：101、201）
25） 后端机柜正门里面挂电话明细表(要求A3纸塑封)
26） 平面图房间内要有房间号，电话点位上要有TP 和端口号、例：D201或D2011、D2012…）
4、 （IP）电话系统
27） 前端电话面板正上方贴标示房间号（例：D201或D201-1、D201-2）
28） 前端电话面板内线上贴标示房间号（例：D201或D201-1、D201-2…）
29） 后端机柜内电话线上贴标示房间号（例：D201或D201-1、D201-2…）
30） 后端机柜内配线架上贴标示房间号（例：D201或D201-1、D201-2…）
31） 后端机柜内跳线两端上贴标示号码（例：D201或D2011、D2012…）
32） 平面图房间内要有房间号，电话点位上要有TP 和端口号（例：D201或D2011、D2012…）

5、 （模拟）广播系统
33） 广播线缆上贴标识室外广播线或一层楼道、教室音箱。
34） 后端机柜内设备与设备之间跳线两端要求标示（标示两端一样）
35） 调音台上输入、输出线缆要有标示。
6、 IP广播系统
36） 前端网络适配器上要贴标识IP地址，网线、电源线上要贴班号（例：GB201、GB202…）
37） 前端楼道和室外音箱线上要贴标示吸顶喇叭或室外音柱等
38） 后端机柜内网线上要贴标识（例：GB201、GB202…）
39） 后端机柜内配线架上要贴标示（例：GB201、GB202…）
40） 后端机柜内跳线两端上要贴标示（例：GB201、GB202…）
41） 后端机柜内设备与设备之间跳线两端要求标示（标示两端一样）
42） 调音台上输入、输出线缆要有标示。
7、 门禁系统
43） 出门按钮线上贴标识（出门按钮1或2）
44） 电磁锁线上贴标识（电磁锁1或2）
45） 读卡器线上贴标识（读卡器1或2）
46） 门磁线上贴标识（门磁1或2）
47） 控制器箱子上贴标识要有IP地址MJ1或MJ2，网线上、220V电源线上要有MJ1或MJ2，控制那几个门
48） 后端机柜内电源线上要贴一层门禁电源或二层门禁电源
49） 后端机柜内网线上要贴MJ1或MJ2
50） 后端机柜内配线架上要贴MJ1或MJ2
51） 后端机柜内跳线两端要贴MJ1或MJ2
52） 图纸平面图上控制器要标有IP地址和MJ1或MJ2
8、录播系统
59）前端网线上、电源线上要贴标示LB101或LB102
前端设备上粘贴IP地址、条形码
60）后端机柜内网线上、电源线上要贴LB101或LB102
61）后端机柜内配线架上要贴LB101或LB102
62）后端机柜内跳线两端上要贴LB101或LB102
63） 后端设备粘贴设备名称、IP地址、条形码
