IQC开关检验作业指导.doc

广东步步高电子工业有限公司电脑电玩厂
BBK ELECTRONICS CORP., LTD
作 业 指 导 书
文 件 编 号

版 本 号

标 题
开关检验作业指导
生 效 日 期
年 月 日
页 次
第 页 共 页
检验项目
抽样方案
检查水平
判别水平
AQL
RQL
判定数组
5.1，5.3
GB2828-87正常检查一次抽样
II

B=0.4
C=2.5

5.2、5.4
GB2829-87一次抽样

II

B=8
n=20，Ac=0，Re=1
C=15
n=20，Ac=1，Re=2

1 目的：掌握开关检验标准，使来料质量更好的符合我公司的品质要求。
2 适用范围：电脑电玩厂所使用的开关。
3 检验仪器和设备：万用表、锡炉、游标卡尺、绝缘电阻测试仪、自制测试架。
4 检验项目及技术要求
4.1 外观:表面无脏污、锈蚀，手柄不能歪斜，不可有划伤、烫伤、披峰，引脚不可弯 曲、氧化、变形。
4.2 结构尺寸：
4.2.1 主体长、宽、高，手柄长、宽、高、引线脚、固定脚及各脚间隔距离尺寸
应符合原材料技术规格要求或装配要求。
4.2.2 移动手柄应灵活，无卡住、磨擦声。
4.3 电气性能
4.3.1 接触电阻<1Ω。
4.3.2 绝缘电阻应大于100MΩ。
4.4 可焊性：经上锡后，引脚浸锡部分上锡面应在98%以上。
5 检验方法
5.1 外观:目测法。
5.2 结构尺寸:试装或用游标卡尺测量。
5.3 电气性能
5.3.1 接触电阻:用万用表测量开关导通时两脚之间的阻值RoN。
5.3.2 绝缘电阻:用绝缘电阻测试仪测量开关断开时两脚之间的阻值ROFF。（测试电压为100V）
5.4 可焊性:把开关引脚放入锡炉中浸锡3-5S后检查上锡情况，锡炉温度为245℃±5℃。
6 缺陷分类（见附表）
7 抽样方案:

8 处理方法:按《进货检验标准总则》执行
拟制

审核

批准

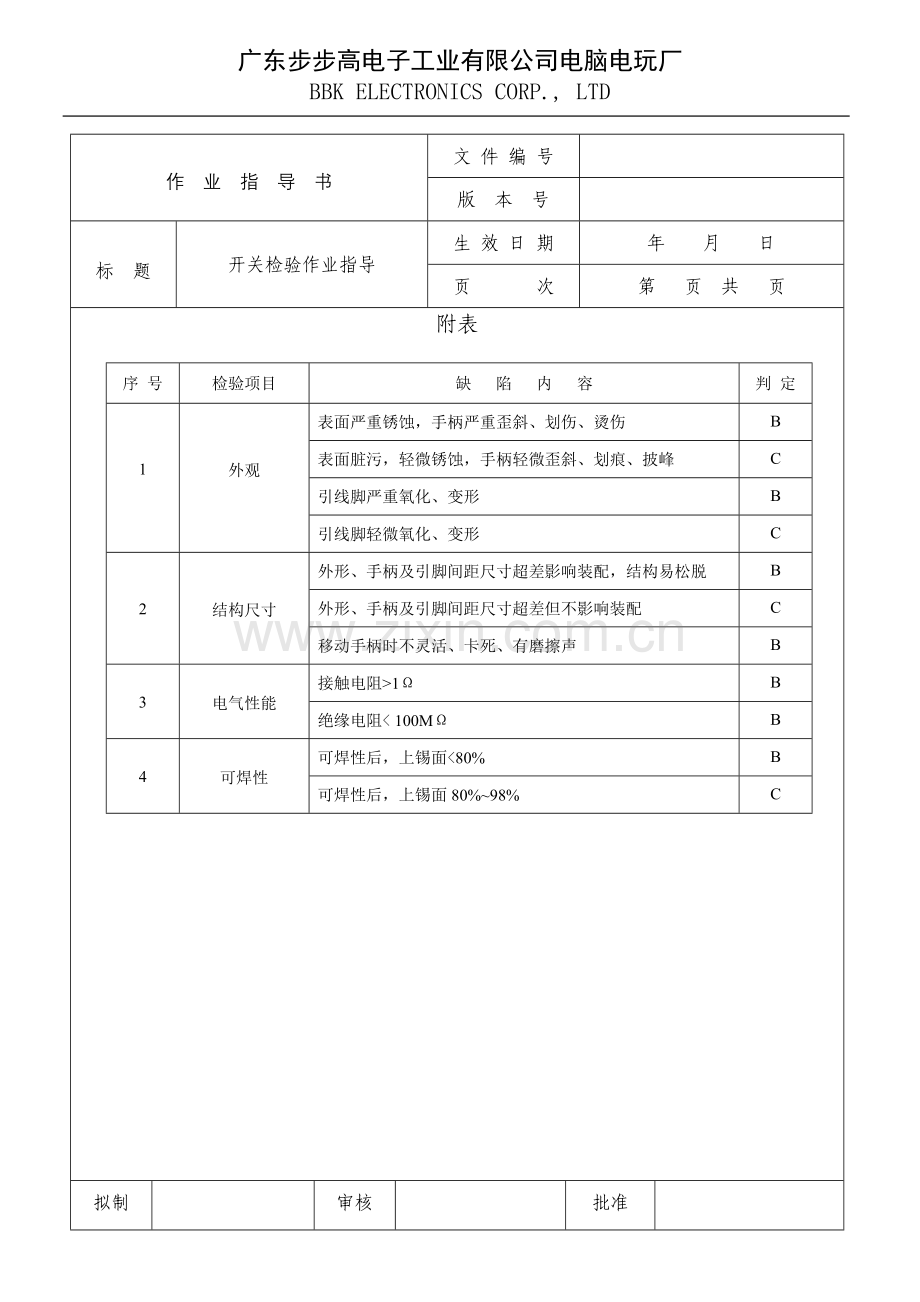

广东步步高电子工业有限公司电脑电玩厂
BBK ELECTRONICS CORP., LTD
作 业 指 导 书
文 件 编 号

版 本 号

标 题
开关检验作业指导
生 效 日 期
年 月 日
页 次
第 页 共 页
序 号
检验项目
缺 陷 内 容
判 定
1
外观
表面严重锈蚀，手柄严重歪斜、划伤、烫伤
B
表面脏污，轻微锈蚀，手柄轻微歪斜、划痕、披峰
C
引线脚严重氧化、变形
B
引线脚轻微氧化、变形
C
2
结构尺寸
外形、手柄及引脚间距尺寸超差影响装配，结构易松脱
B
外形、手柄及引脚间距尺寸超差但不影响装配
C
移动手柄时不灵活、卡死、有磨擦声
B
3
电气性能
接触电阻>1Ω
B
绝缘电阻< 100MΩ
B
4
可焊性
可焊性后，上锡面<80%
B
可焊性后，上锡面80%~98%
C

附表

拟制

审核

批准
