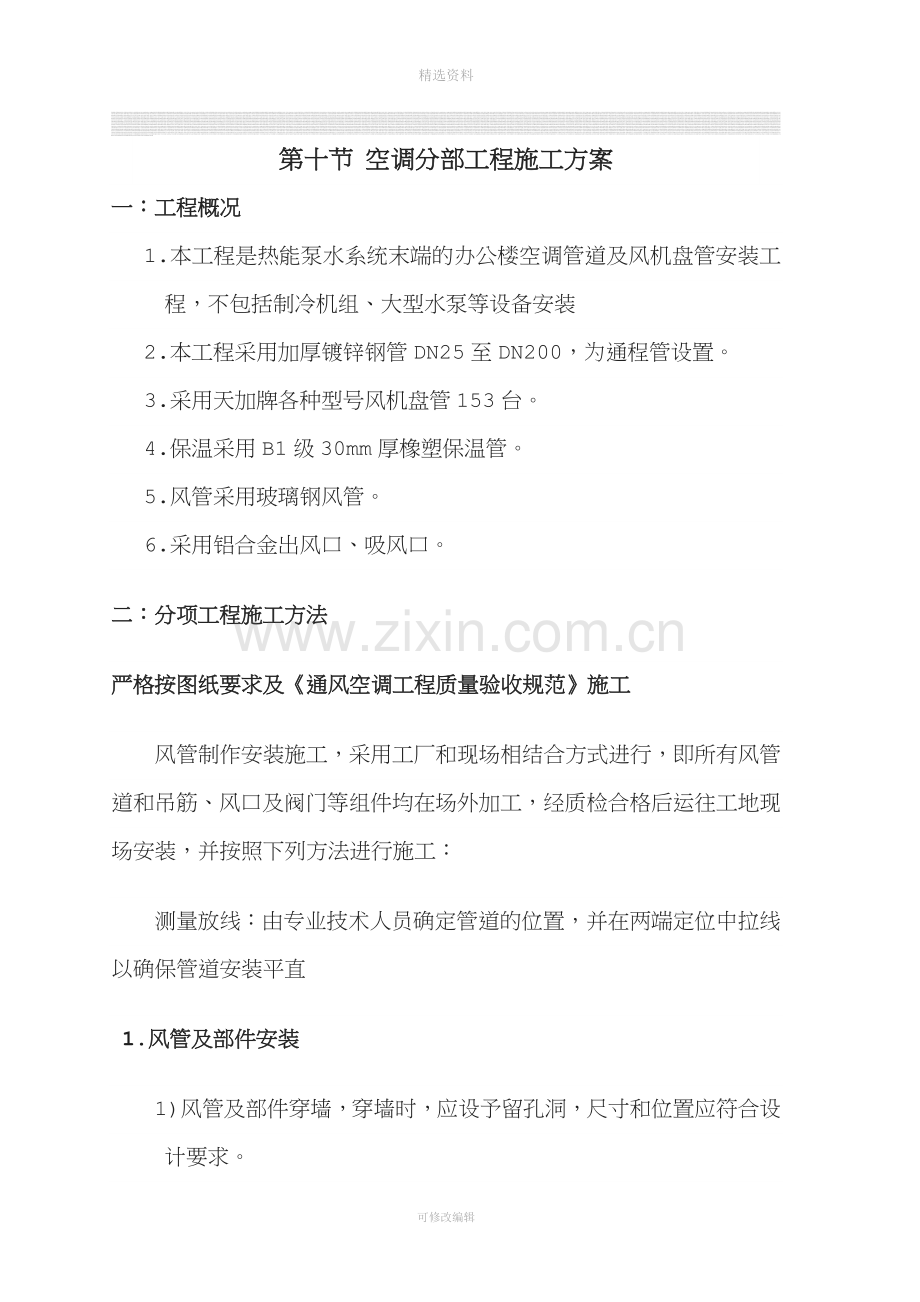

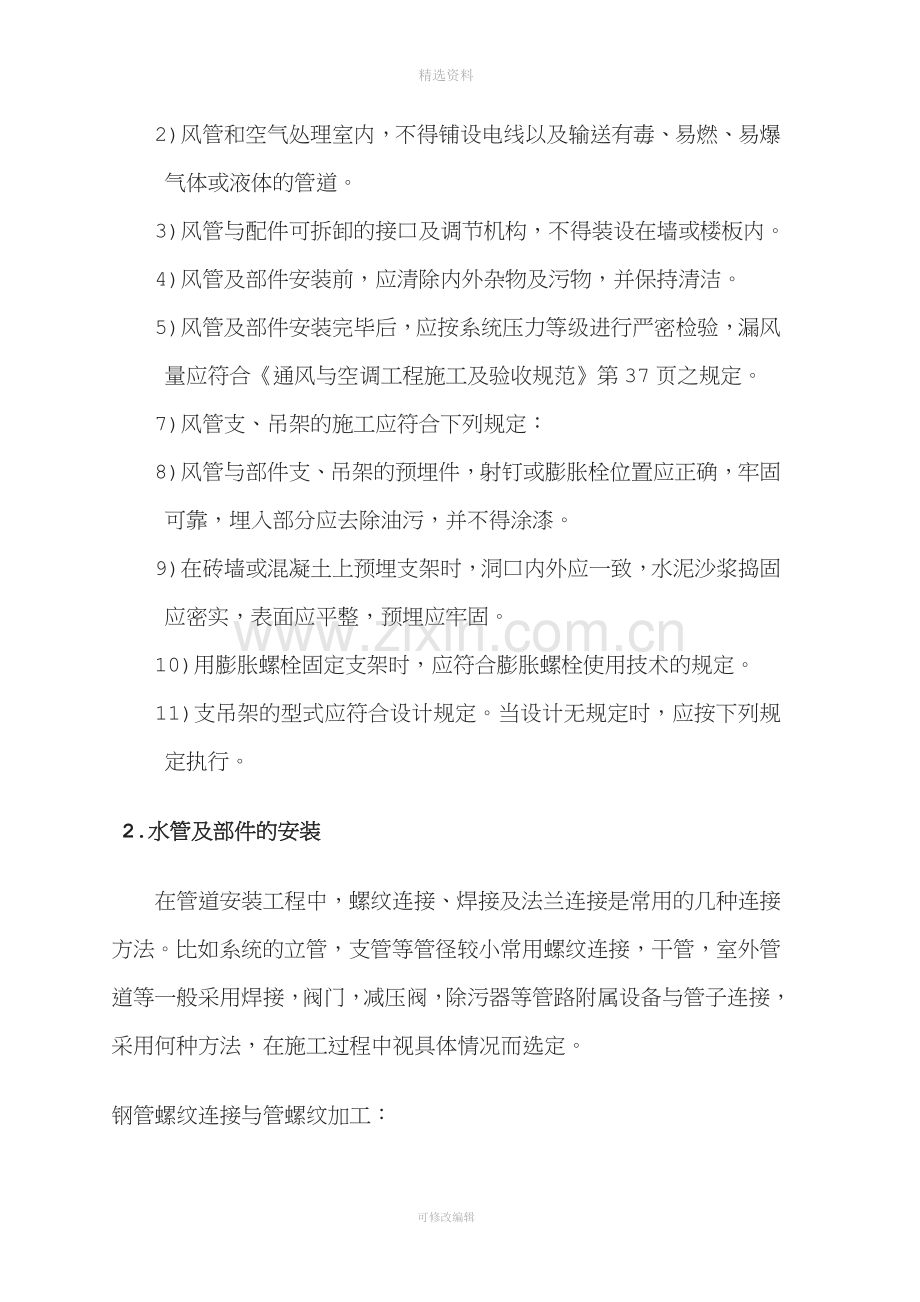

第十节 空调分部工程施工方案一：工程概况   1.本工程是热能泵水系统末端的办公楼空调管道及风机盘管安装工程，不包括制冷机组、大型水泵等设备安装   2.本工程采用加厚镀锌钢管DN25至DN200，为通程管设置。   3.采用天加牌各种型号风机盘管153台。   4.保温采用B1级30mm厚橡塑保温管。   5.风管采用玻璃钢风管。   6.采用铝合金出风口、吸风口。二：分项工程施工方法严格按图纸要求及通风空调工程质量验收规范施工风管制作安装施工，采用工厂和现场相结合方式进行，即所有风管道和吊筋、风口及阀门等组件均在场外加工，经质检合格后运往工地现场安装，并按照下列方法进行施工：测量放线：由专业技术人员确定管道的位置，并在两端定位中拉线以确保管道安装平直1.风管及部件安装1)风管及部件穿墙，穿墙时，应设予留孔洞，尺寸和位置应符合设计要求。2)风管和空气处理室内，不得铺设电线以及输送有毒、易燃、易爆气体或液体的管道。3)风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。4)风管及部件安装前，应清除内外杂物及污物，并保持清洁。5)风管及部件安装完毕后，应按系统压力等级进行严密检验，漏风量应符合通风与空调工程施工及验收规范第37页之规定。7)风管支、吊架的施工应符合下列规定：8)风管与部件支、吊架的预埋件，射钉或膨胀栓位置应正确，牢固可靠，埋入部分应去除油污，并不得涂漆。9)在砖墙或混凝土上预埋支架时，洞口内外应一致，水泥沙浆捣固应密实，表面应平整，预埋应牢固。10)用膨胀螺栓固定支架时，应符合膨胀螺栓使用技术的规定。11)支吊架的型式应符合设计规定。当设计无规定时，应按下列规定执行。2.水管及部件的安装在管道安装工程中，螺纹连接、焊接及法兰连接是常用的几种连接方法。比如系统的立管，支管等管径较小常用螺纹连接，干管，室外管道等一般采用焊接，阀门，减压阀，除污器等管路附属设备与管子连接，采用何种方法，在施工过程中视具体情况而选定。钢管螺纹连接与管螺纹加工：一般管径在15-40mm的小管子都采用螺纹连接，定期检修的设备也采用螺纹连接，使拆卸安装较为方便，管螺纹的规格符合规范要求，管子和螺纹阀门连接时，管子上的外螺纹长度应比阀门上内螺纹长度短1-2mm扣丝，以避免因管子拧过头顶坏阀芯，同理，其它接口管子外螺纹长度也应比所连接配件的内螺纹略短些。3.管螺纹加工：从质量方面要求，螺纹应端正，光滑无毛刺，无断丝缺口，螺纹松紧度适宜，以保证螺纹接口的严密性，填充材料可采用聚乙烯胶带管麻丝混白铅油。4.钢管焊接：要求焊缝处无纵横裂纹，气孔及夹渣；管子内外表面无残渣，坑和明显的焊瘤，通常用水压试验，试验压力为工程压力的1.25-1.5倍，要求在规定的试验压力下进行检查，不渗水漏水为合格。管道穿过建筑物基础预留孔洞的尺寸一般比管径大2倍左右，并加设套管，套管中用保温材料填空，如果穿过楼板套管上端应高出地面20mm，防止上层房间地面水渗流到下层房间，下端与楼板底平。管道支架，根据结构形式可将支架分为托架、吊架、管卡三种。前两种托吊水平管道，多在现场制造，管卡固定立管可采购，一般士干管离墙或柱子表面净距不小于60mm，产支管离墙净距为30mm。所有预留孔冻及支架埋设处的墙面应在管道安装后，装修工程完工前填堵。管路连接后要保证10m管卡上，当直径d<100mm时，纵横方向的弯曲允许偏差小于5mm；d>100mm时，纵横方向的弯曲允许偏差小于10mm。全长在25mm以上时，横向弯曲允许偏差小于25mm。多条平行管段在同一平面上，间距允许偏差3m。支吊架不得设在焊缝处，应距焊缝不小于50-100mm施焊时要注意清理吹进管内的氧化铁熔渣以免堵塞管道。 5.风机盘管安装      风机盘管的作用是把制冷机内送来的冷、热水与房间内的空气进行冷热交换，从而降低或升高室内的空气温度，以满足人工生产和生活需要。风机盘管安装时应注意一下两点：  1.固定盘管的4个吊杆要牢固，盘管的上平面要用水平尺找平，这样才能满足盘管下端积水盘坡向冷凝水排出口。  2.与风机盘管连接的冷暖水管道，要加软接头，风机盘管的出风口也应采用软连接，这样才能减少噪音。5.防腐和保温1、管道喷涂底漆前，应清除表面的灰尘，污垢与锈斑，并保持干燥。2、油漆不应在低温或潮湿环境下喷涂。3、喷、涂油漆，应使漆膜均匀，不得有堆积，漏涂，皱纹气泡、掺杂及混色等缺
