大话线宽

在浩辰CAD中，很多地方都会出现“线宽”这个概念，但是意义却是有区别的，下面具体介绍一下各种线宽的使用技巧。

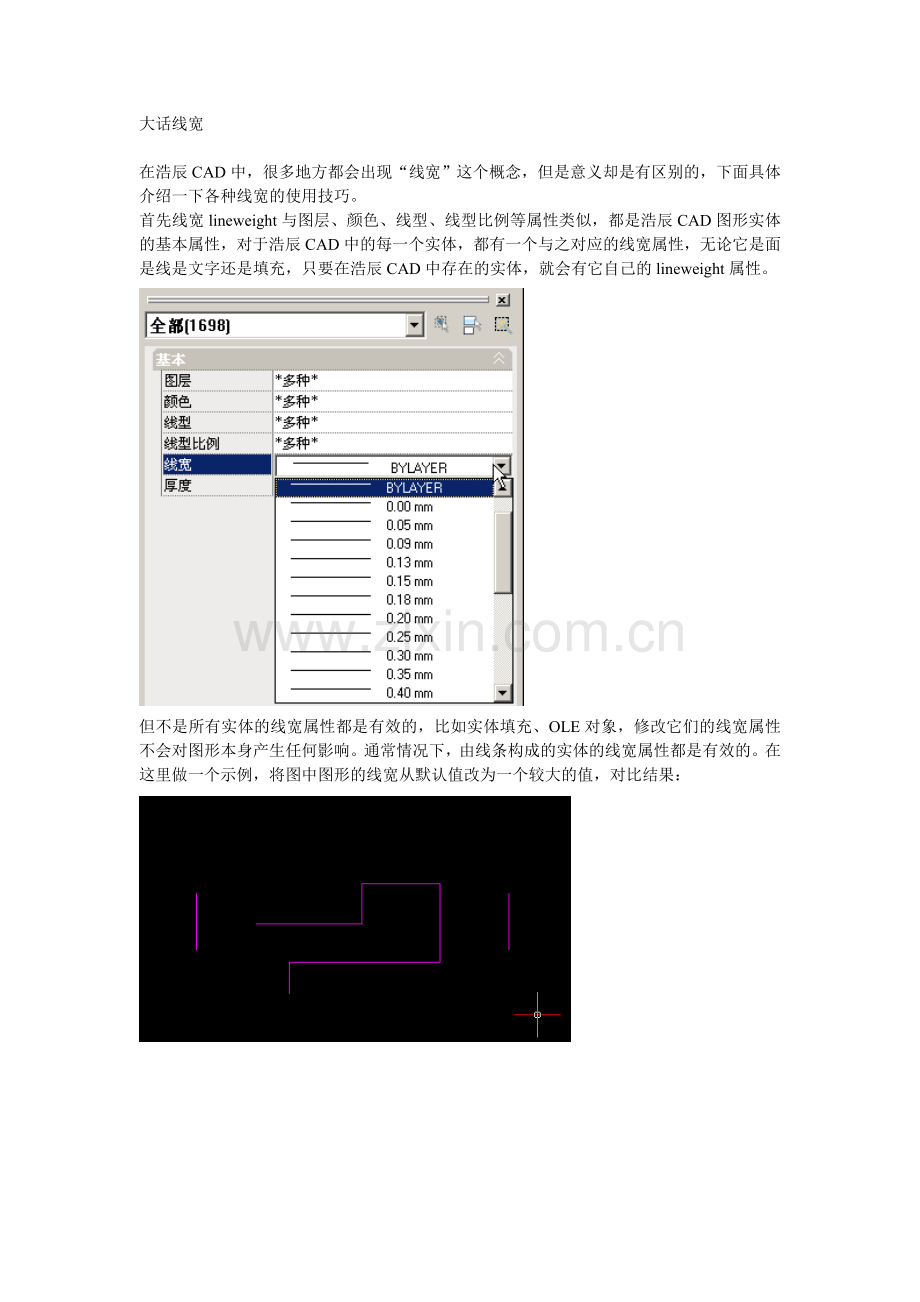

首先线宽lineweight与图层、颜色、线型、线型比例等属性类似，都是浩辰CAD图形实体的基本属性，对于浩辰CAD中的每一个实体，都有一个与之对应的线宽属性，无论它是面是线是文字还是填充，只要在浩辰CAD中存在的实体，就会有它自己的lineweight属性。

但不是所有实体的线宽属性都是有效的，比如实体填充、OLE对象，修改它们的线宽属性不会对图形本身产生任何影响。通常情况下，由线条构成的实体的线宽属性都是有效的。在这里做一个示例，将图中图形的线宽从默认值改为一个较大的值，对比结果：

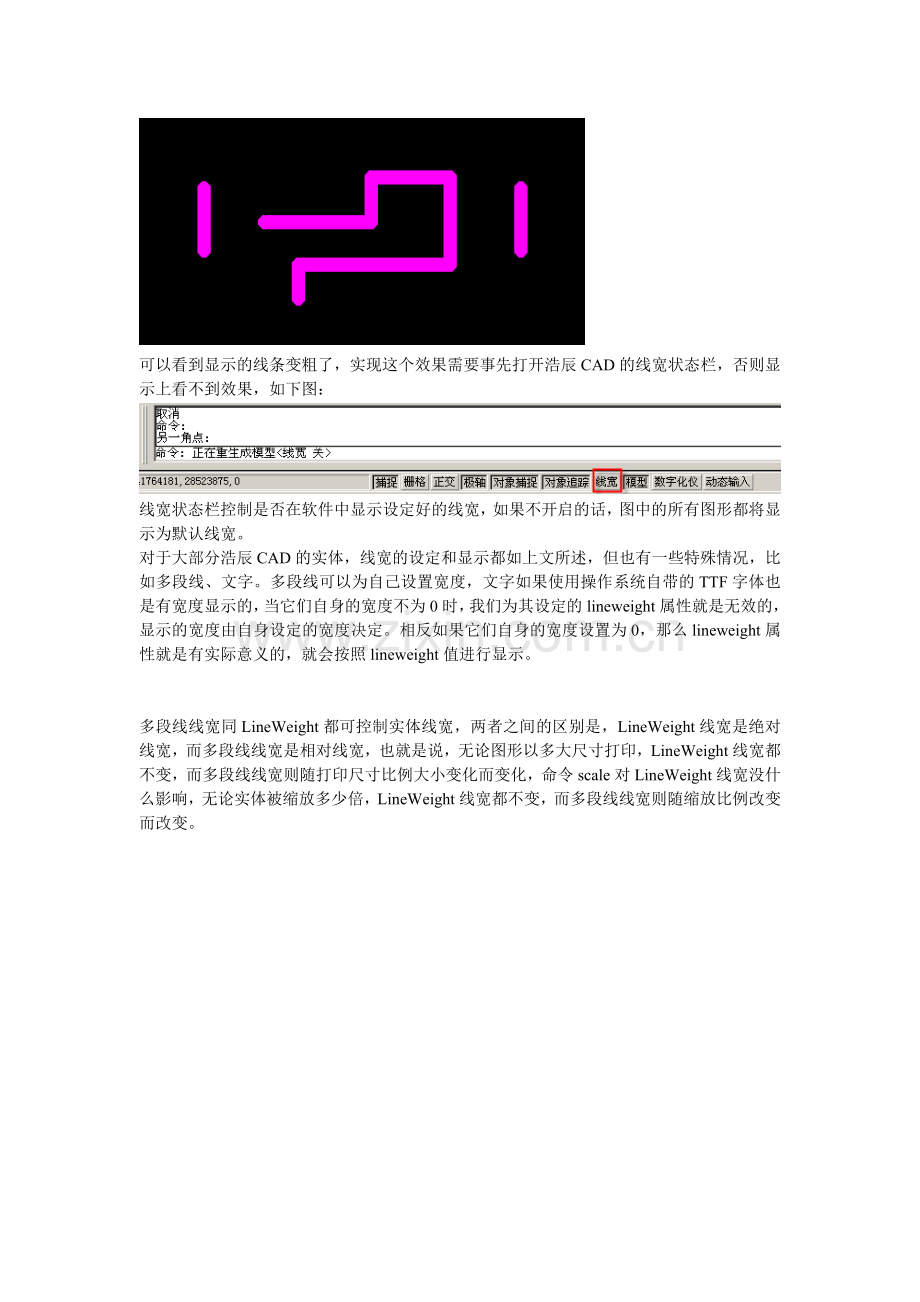

可以看到显示的线条变粗了，实现这个效果需要事先打开浩辰CAD的线宽状态栏，否则显示上看不到效果，如下图：

线宽状态栏控制是否在软件中显示设定好的线宽，如果不开启的话，图中的所有图形都将显示为默认线宽。
对于大部分浩辰CAD的实体，线宽的设定和显示都如上文所述，但也有一些特殊情况，比如多段线、文字。多段线可以为自己设置宽度，文字如果使用操作系统自带的TTF字体也是有宽度显示的，当它们自身的宽度不为0时，我们为其设定的lineweight属性就是无效的，显示的宽度由自身设定的宽度决定。相反如果它们自身的宽度设置为0，那么lineweight属性就是有实际意义的，就会按照lineweight值进行显示。

多段线线宽同LineWeight都可控制实体线宽，两者之间的区别是，LineWeight线宽是绝对线宽，而多段线线宽是相对线宽，也就是说，无论图形以多大尺寸打印，LineWeight线宽都不变，而多段线线宽则随打印尺寸比例大小变化而变化，命令scale对LineWeight线宽没什么影响，无论实体被缩放多少倍，LineWeight线宽都不变，而多段线线宽则随缩放比例改变而改变。
