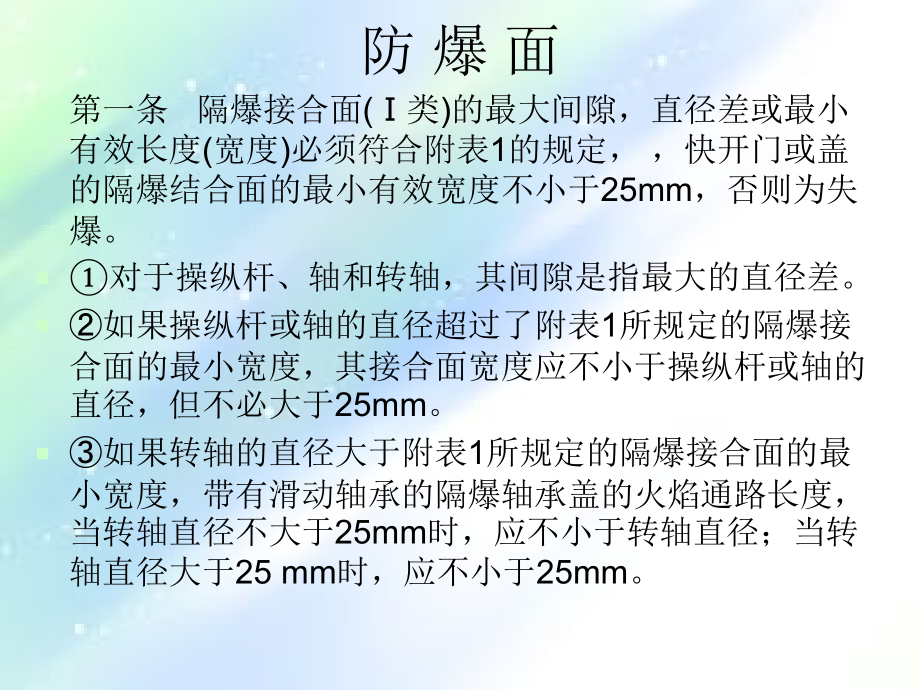

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,防爆电气设备检查标准,防 爆 面,第一,条,隔爆接合面,(,类,),的最大间隙，直径差或最小有效长度,(,宽度,),必须符合附表,1,的规定，快开门或盖的隔爆结合面的最小有效宽度不小于,25mm,，否则为失爆。,对于操纵杆、轴和转轴，其间隙是指最大的直径差。,如果操纵杆或轴的直径超过了附表,1,所规定的隔爆接合面的最小宽度，其接合面宽度应不小于操纵杆或轴的直径，但不必大于,25mm,。,如果转轴的直径大于附表,1,所规定的隔爆接合面的最小宽度，带有滑动轴承的隔爆轴承盖的火焰通路长度，当转轴直径不大于,25mm,时，应不小于转轴直径；当转轴直径大于,25 mm,时，应不小于,25mm,。,附录表,1 ,类外壳隔爆接合面的最小宽度和最大间隙,接合面宽度,L/mm,与外壳容积对应的最大间隙,V,100cm,3,V,100cm,3,平面接合面和止口接合面,6,Lc12.5,12.5L25,25L,0.30,0.40,0.50,0.40,0.50,操作杆和轴,6,Lc12.5,12.5L25,25L,0.30,0.40,0.50,_,0.40,0.50,带滑动轴承析转轴,6,Lc12.5,12.5L25,25L40,40L,0.30,0.40,0.50,0.60,_,0.40,0.50,0.60,带滚动轴承析转轴,6,Lc12.5,12.5L25,25L,0.450,0.60,0.750,_,0.60,0.750,第二,条,如果接合面被紧固螺栓孔或类似物的孔分隔，则孔与外壳内外侧的间距最大值满足：,L12.5 mm,时，应不小于,6mm,（,L,为接合面宽度）；,当,12.5mmL25 mm,时，应不小于,8 mm,；,当,L,25mm,时，应不小于,9mm,。,第三,条 隔爆面划伤为不完好，其深度与宽度大于0.5mm,或无伤隔爆面有效宽度小于小于规定值的,2/3,为失爆。无伤隔爆面有效宽度计算见图,1,。,0.5mm,L,无伤隔爆面有效宽度,L,隔爆面规定宽度,L1,螺孔边缘至隔爆面边缘最短有效宽度,第四,条,隔爆电动机轴与轴孔的隔爆接合面在正常工作状态下不应产生摩擦。用圆筒隔爆接合面时，轴与轴孔配合的最小单边间隙不少于,0.075mm,；用滚动轴承结构时，轴与轴孔的最大单边间隙须不大于附表,1,所规定的轴承盖允许最大间隙的,2/3,。,第五,条 隔爆面的表面粗糙度应不大于6.3um,，操纵杆的粗糙度应不大于,3.2um,，否则为失爆。,第六,条,隔爆接合面的法兰减薄厚度，应不大于原设计规定的维修余量。,第七,条,隔爆面上局部出现的直径不大于,1mm,，深度不大于,2mm,的砂眼，在,L15 mm,的隔爆面上，每,1cm,2,范围内不超过,5,个；在,L15mm,的隔爆面上，每,1cm,2,范围内不得超过,2,个。,第八,条,隔爆接合面不得有锈蚀及油漆，应涂中性防锈油、凡士林或磷化处理。如有锈迹，用棉纱擦净后，留有青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。对无意造成的油漆，其痕迹不超过隔爆面宽度的,1/8,仍算合格。涂防锈油时，应在隔爆面上形成一层薄膜为宜，涂油过多为不完好；油不得干硬，油中不得有机械性杂物或其他颗粒状杂物。油脏为不完好。,锈迹,油漆,磷,面脱落或并未涂防锈油为失,爆。,涂,油应在防爆面上形成一层薄膜为宜，涂油过多为不完好。,隔爆外壳与隔爆腔,第一,条,防爆外壳变形长度不得超过,50 mm,，凸凹深度不得超过,5mm,，否则为失爆。整形后低于规定仍为合格。,第二条 防爆外壳有锈皮脱落为失爆。油漆脱落、锈蚀为不完好。,锈皮脱落,第三条 隔爆设备的隔爆腔之间严禁直接贯通，必须保持原设计的防爆性能，否则此设备为失爆。接线柱、接线座有裂纹，接线座晃动，接线柱跟转均属失爆。,第四,条,防爆外壳无开焊、无裂纹，观察窗孔胶封良好，无破损、无裂纹，否则为失爆。透明度差为不完好，观察窗孔玻璃表面不应有伤痕，伤痕深度小于,1 mm,为不完好，否则为失爆。,第五,条,操作手柄与隔爆外壳间的闭锁关系正确可靠。闭锁不起作用者为失爆。,第六,条,快动式门或盖打不开者为失爆。,电缆引入装置,第一条 接线后紧固件的紧固程度以抽拉电缆不窜动为合格。,第二条,线嘴压紧后应有余量，余量不小于,1mm,。,第三条,没有接线的电缆引入装置分别用密封圈、金属挡板、金属圈依次装入、压紧，否则为失,爆。,隔爆接线腔的空闲接线嘴，应用密封圈及厚度不小于,2mm,的钢垫板封堵压紧。,螺旋式和压接式线嘴的接线引入引出装置，只允许安装一个金属圈，不得充填其他杂物,(,包括密封圈等,),。,金属圈,挡板,密封圈,第四条,压叠式线嘴压紧电缆后，其压扁量不准超过电缆直径的,10,，且压线板与线嘴之间间隙不小于,1mm,。,第五,条,进出线嘴的压紧程度：螺旋线嘴一般用单手正向用力拧不动为合格；压叠式线嘴用单手晃动，喇叭嘴无明显晃动为合格。,第六条 螺纹隔爆结构：螺纹精度不低于,3,级，螺距不小于,0,7mm,，螺纹接合面的最小啮合扣数为,5,扣。当容积大于,100cm,2,时，最小啮合轴向长度为,8mm,；当容积不大于,100cm,2,时，最小轴向啮合长度为,5mm,。对于圆柱形螺纹，螺纹部分至少有,8mm,长度，并且至少有,6,扣螺纹。,第七条 线嘴应平行压紧，两压紧螺栓入扣差大于,5mm,、喇叭嘴外部缺损但不影响防爆性能者，属不完好设备。,第一,条,密封圈材质须用,GB,T6031,标准规定的硬度,IRHD,变化量不超过,20,的橡胶制造，否则失爆。密封圈分层侧应面向接线腔内，否则为不完好。,分层朝里,密 封 圈,第二条 密封圈的尺寸应符合以下规定：,1,、密封圈外径与进线装置内径差应符合下表规定值，否则为 失爆。,2,、密封圈内径与电缆外径差应小于,1 mm,，芯线截面积,4mm,2,及以下电缆密封圈内径应不大于电缆外径，否则为失爆。,3,、密封圈宽度应大于电缆外径的,0.7,倍，电缆直径不大于,20mm,时，密封圈非压缩轴向长度最小为,20mm,；电缆直径大于,20mm,时，密封圈非压缩轴向长度最小为,25mm,。,4,、密封圈的厚度不得小于电缆外径的,0.3,倍（截面积,70mm,2,的电缆除外），且不小于,4mm,，否则为失爆,D,（毫米）,（密封圈外径）,Do-D,（毫米）,（进线装置内径）,D20,20,D60,D,90,1,1.5,2,第三,条,密封圈无破损，刀削后应整齐平滑，不得出现锯齿状，锯齿直径差大于等于,2mm,为失爆、小于,2mm,为不完好。,第四条,电缆与密封圈之间不得包扎其它物体，否则为失爆。密封圈的单孔内穿进一根以上电缆时为失爆。,紧固件、接线工艺等他防爆电气设备检查标准下回再讲,谢谢大家,
