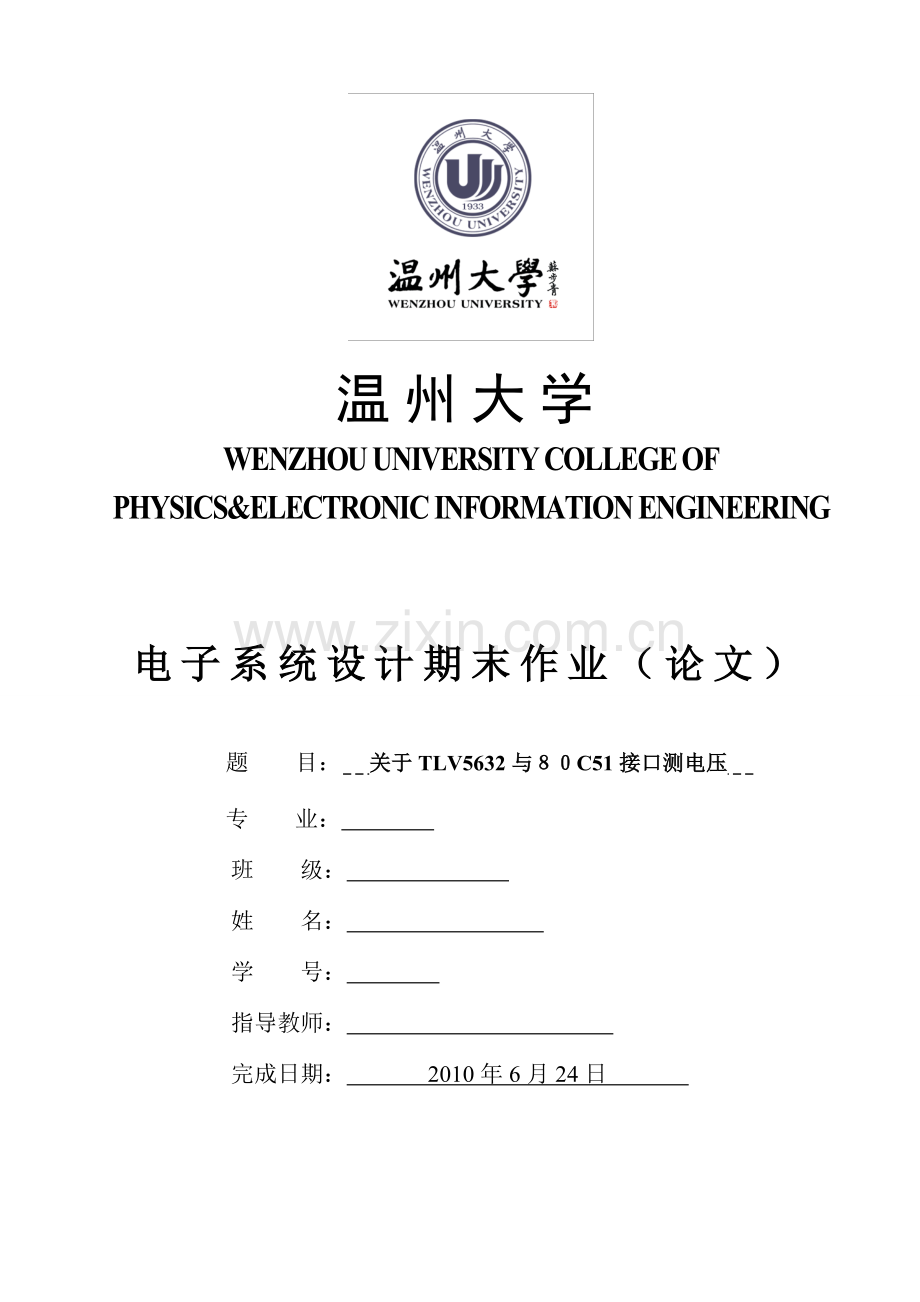

温州大学
WENZHOU UNIVERSITY COLLEGE OF PHYSICS&ELECTRONIC INFORMATION ENGINEERING

电子系统设计期末作业（论文）

题 目： 关于TLV5632与８０C51接口测电压
专 业：
班 级：
姓 名：
学 号：
指导教师：
完成日期： 2010年6月24日
9

关于TLV5632与８０C51接口测电压
摘要：A/D转换器芯片与单片机的接口是数字量接口，其原理与并行I/O输入接口相同，需要有三态缓冲功能。即A/D转换器芯片必须通过三态门“挂上”数据总线，该电路能较好地控制模拟信号的采集和转换。
关键字：TLV5632 ADC0808 80C51 接口 电压
正文：TLV5632 是8通道，电压范围在2.7V到5.5V的单电源数模转换器，基于电阻串联结构。他们组成了一个串行接口，有速度和断电控制逻辑，内部参考，电阻串，以及轨对轨输出缓冲。芯片形状如下所示
。

串行时钟频率和更新速率
串行时钟频率，最高可以表示为：

最高更新率是：

注意，最大更新率只是一个理论值的串行接口

TLV5632内部功能框图如下所示

各个接口如下所示

AGND：模拟接地端　　　　　　　　　　ＬＤＡＣ：运行DAC，这个ＤＡＣ只能被更新，　　　
ＡＶＤＤ：模拟电源供应口　　　　　　　　　　　　　输入信号较低，将产生一个一部输出
DGND：数字接地端　　　　　　　　　 MODE：模式转换，如果输入信号为高电平，则
ＤＩＮ：数字串行数据输入口 进入us模式，反之进入dsp模式
ＤＯＵＴ：数字串行数据输出口 PRE：预置输入
ＤＶＤＤ：数字电源供应口 REF：参考输入/输出电压
ＦＳ：帧同步输入 SCLK：串行时钟输入
OUTA-PUTH 12-15，6-9：ＤＡＣ的８个输出口
８０Ｃ５１单片机各个接口如下图所示

80C51是INTEL公司MCS-51系列单片机中最基本的产品，它采用INTEL公司可靠的CHMOS工艺技术制造的高性能8位单片机，属于标准的MCS-51的HCMOS产品。它结合了HMOS的高速和高密度技术及CHMOS的低功耗特征，它继承和扩展了MCS-48单片机的体系结构和指令系统。
80C51内置中央处理单元、128字节内部数据存储器RAM、32个双向输入/输出(I/O)口、2个16位定时/计数器和5个两级中断结构，一个全双工串行通信口，片内时钟振荡电路。
此外，80C51还可工作于低功耗模式，可通过两种软件选择空闲和掉电模式。在空闲模式下冻结CPU而RAM定时器、串行口和中断系统维持其功能。掉电模式下，保存RAM数据，时钟振荡停止，同时停止芯片内其它功能。80C51有PDIP(40pin)和PLCC(44pin)两种封装形式。
Vss(20脚):接地
VCC（40脚）: 主电源+5V
XTAL1（19脚）:接外部晶体的一端。在片内它是振荡电路反相放大器的输入端。在采用外部时钟时，对于HMOS单片机，该端引脚必须接地；对于CHMOS单片机，此引脚作为驱动端。
XTAL2（18脚）: 接外部晶体的另一端。在片内它是一个振荡电路反相放大器的输出端，振荡电路的频率是晶体振荡频率。若需采用外部时钟电路，对于HMOS单片机，该引脚输入外部时钟脉冲；对于CHMOS单片机，此引脚应悬浮。
RST（9脚）: 单片机刚接上电源时，其内部各寄存器处于随机状态，在该脚输入24个时钟周期宽度以上的高电平将使单片机复位（RESET）
PSEN（29脚）: 在访问片外程序存储器时，此端输出负脉冲作为存储器读选通信号。CPU在向片外存储器取指令期间，PSEN信号在12个时钟周期中两次生效。不过，在访问片外数据存储器时，这两次有效PSEN信号不出现。PSEN端同样可驱动8个LSTTL负载。我们根据PSEN、ALE和XTAL2输出端是否有信号输出，可以判别80C51是否在工作。
ALE/PROG（30脚）:在访问片外程序存储器时，此端输出负脉冲作为存储器读选通信号。CPU在向片外存储器取指令期间，PSEN信号在12个时钟周期中两次生效。不过，在访问片外数据存储器时，这两次有效PSEN信号不出现。PSEN端同样可驱动8个LSTTL负载。我们根据PSEN、ALE和XTAL2输出端是否有信号输出，可以判别80C51是否在工作。
EA/VPP（31脚）: 当EA端输入高电平时，CPU从片内程序存储器地址0000H单元开始执行程序。当地址超出4KB时，将自动执行片外程序存储器的程序。当EA输入低电平时，CPU仅访问片外程序存储器。在对87C51EPROM编程时，此引脚用于施加编程电压VPP。
输入/输出引脚：
（1） P0.0—P0.7 (39脚—32脚)
（2） （2）P1.0—P1.7 （1脚—8脚）
（3） （3）P2.0—P2.7 （26脚—21脚）
（4） （4）P3.0—P3.7 （10脚—17脚）

ＴＬＶ５６３２与单片机的接口如下图所示

由于ＴＬＶ５６３２是一家私人公司的芯片，很多地方不能了解清楚及深入研究，用ADC0808行替换
设计硬件电路模拟如下所示

设计软件程序如下
#include<reg52.h>
unsigned char code dispbitcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
unsigned char dispbuf[4];
unsigned int i;
unsigned int j;
unsigned char getdata;
unsigned int temp;
unsigned int temp1;
unsigned char count;
unsigned char d;
sbit ST=P3^0;
sbit OE=P3^1;
sbit EOC=P3^2;
sbit CLK=P3^3;
sbit P34=P3^4;
sbit P35=P3^5;
sbit P36=P3^6;
sbit P20=P2^0;
sbit P21=P2^1;
sbit P22=P2^2;
sbit P23=P2^3;
sbit P17=P1^7;
void TimeInitial();
void Delay(unsigned int i);

void TimeInitial()
{ TMOD=0x10;
TH1=(65536-200)/256;
TL1=(65536-200)%256;
EA=1;
ET1=1;
TR1=1;
}
void Delay(unsigned int i)
{
unsigned int j;
for(;i>0;i--)
{
for(j=0;j<125;j++)
{;}
}
}

void Display()

{
P1=dispbitcode[dispbuf[3]];
P20=0;
P21=1;
P22=1;
P23=1;
Delay(10);
P1=0x00;
P1=dispbitcode[dispbuf[2]];
P17=1;
P20=1;
P21=0;
P22=1;
P23=1;
Delay(10);
P1=0x00;
P1=dispbitcode[dispbuf[1]];
P20=1;
P21=1;
P22=0;
P23=1;
Delay(10);
P1=0x00;
P1=dispbitcode[dispbuf[0]];
P20=1;
P21=1;
P22=1;
P23=0;
Delay(10);
P1=0x00;
}
void main()
{
TimeInitial();
while(1)
{
ST=0;
OE=0;
ST=1;
ST=0;
P34=0;
P35=0;
P36=0;
while(EOC==0);//查询转换结束
OE=1;
getdata=P0;
OE=0;
temp=getdata*1.0/255*500;
dispbuf[0]=temp%10;
dispbuf[1]=temp/10%10;
dispbuf[2]=temp/100%10;
dispbuf[3]=temp/1000;
Display();

}
}

void t1(void) interrupt 3 using 0
{
TH1=(65536-200)/256;
TL1=(65536-200)%256;
CLK=~CLK;
}

如下所示

结论：通过这次的实验设计我深刻认识到自己的不足，同时认识的了知识的重要性，单片机以前不怎么好好学习，现在很多都需要回去看单片机课本，同时动手实践能力也很薄弱。希望在以后多加努力丰富课业知识。
参考文献【１】李广弟，朱月秀等　《单片机基础》　北京航空大学出版社
　　　　【２】陈阳海　５１系利单片机的基础知识　电子制作　２００年１２月
　　　　【３】元增民　ＡＴ８９C51单片机与ＡＤＣ０８０９模数转换器的三种典型应用　长沙大学报
　　　　　　　２００５年９月
　　　　【４】宁玉门，胡清　单片机控制AD 转换实验在PROTES虚拟环境中的实现 福建电脑
2009年第6期
