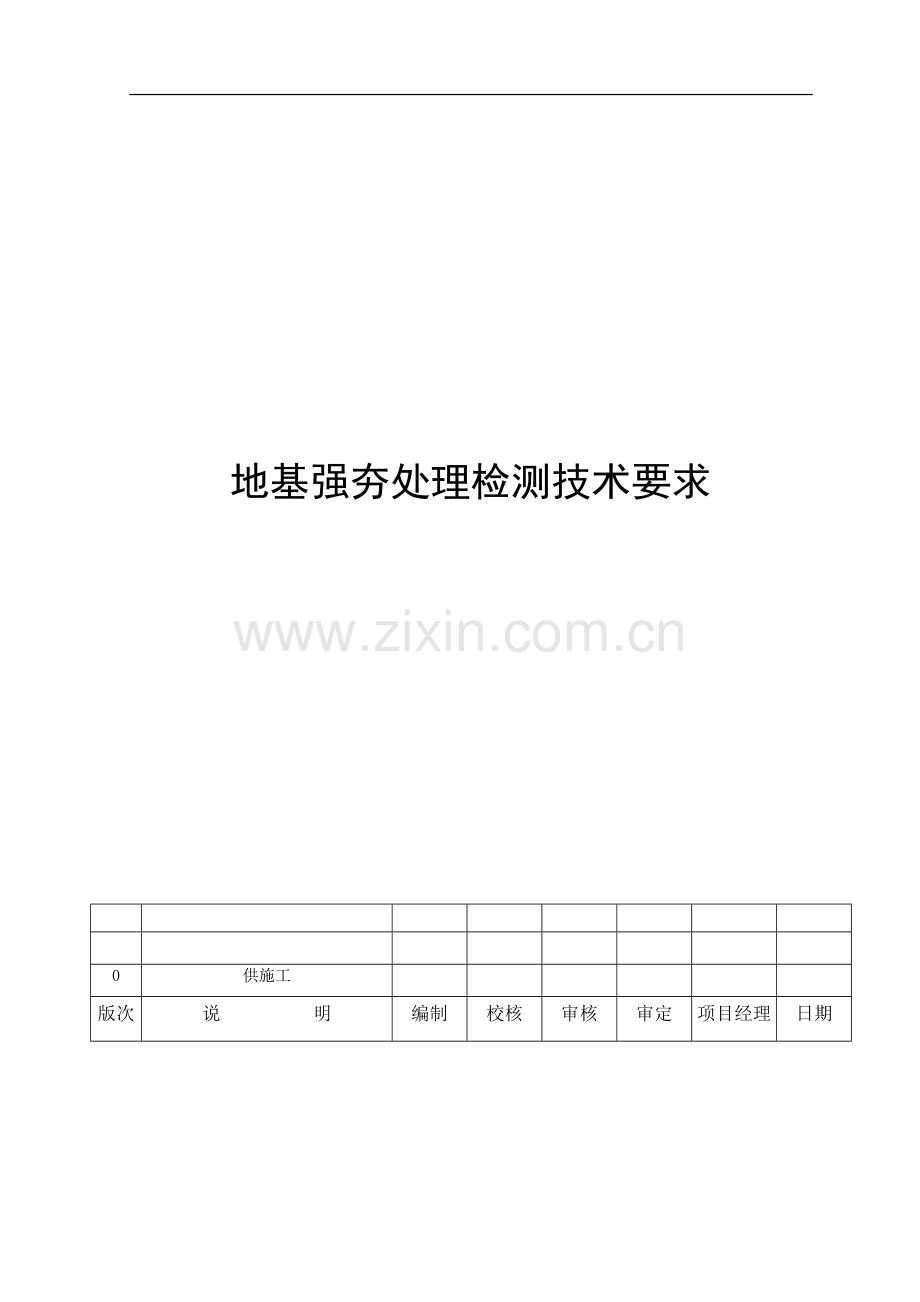

地基强夯处理检测技术要求

0
供施工

版次
说 明
编制
校核
审核
审定
项目经理
日期

2

SSMTO项目地基强夯处理检测技术要求 第 7页 共 7页

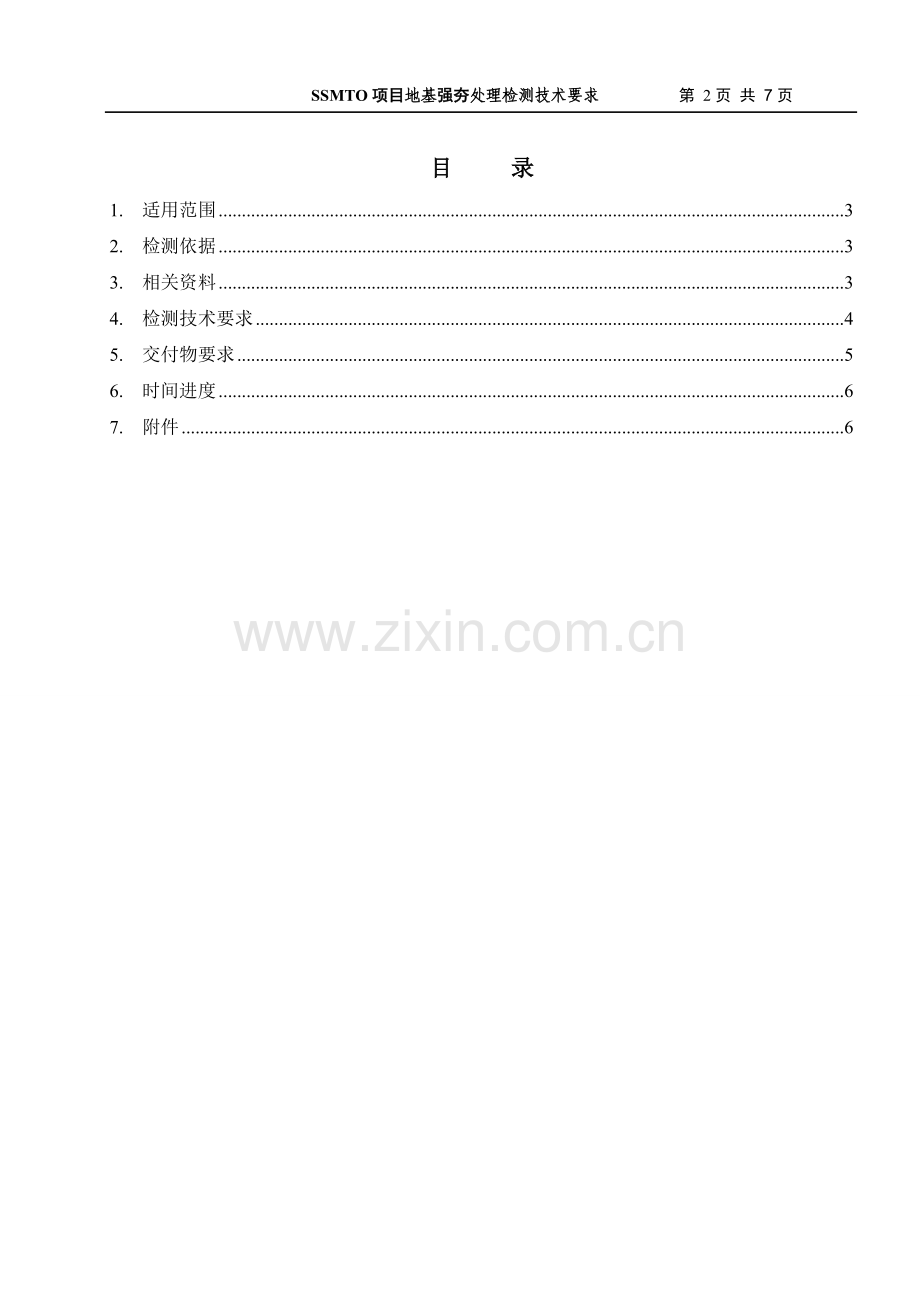

目 录
1. 适用范围 3
2. 检测依据 3
3. 相关资料 3
4. 检测技术要求 4
5. 交付物要求 5
6. 时间进度 6
7. 附件 6

地基强夯处理技术要求
1. 适用范围
本方案适用于神华陕西甲醇下游加工项目、神华集团公司榆神工业区清水煤化学工业园动力供应与高纯洁净气体项目、神华集团公司榆神工业区清水煤化学工业园化工物料储运项目的地基强夯施工的检测。
2. 检测依据
《强夯施工文件》
《建筑地基基础设计规范》 GB50007-2002
《建筑地基处理技术规范》 JGJ79-2002
《岩土工程勘察规范》 GB50021-2001(2009年版)
《强夯地基处理技术规程》 CECS279:2010
《建筑抗震设计规范》 GB50011-2010
《建筑地基基础工程施工质量验收规范》 GB50202-2002
《静力触探技术标准》 CECS04:88
《建筑工程地质钻探技术标准》 JGJ87-92
《原状土取样技术标准》 JGJ 89-92
3. 相关资料
《神华陕西甲醇下游产品加工项目岩土工程勘察技术报告》（初步勘察）；
《神华陕西甲醇下游加工项目行政综合区职工公寓、生活服务楼及停车场岩土工程勘察技术报告》（详细勘察）；
《神华陕西甲醇下游加工项目给水及高压消防水泵站、组焊厂房岩土工程勘察技术报告》（详细勘察）；
《神华集团公司榆神工业区清水煤化学工业园动力供应与高纯洁净气体项目办公楼及厂区试夯检测报告》（第1版） ；
《神华陕西甲醇下游产品加工项目场地平整图》；
《神华集团公司榆神工业区清水煤化学工业园动力供应与高纯洁净气体项目强夯施工试验总结报告》；
本厂区总平面布置图（D版）
4. 检测技术要求
4.1. 一般要求
（1） 强夯施工的质量检测和验收应严格遵守《建筑地基处理技术规范》JGJ79-2002、《建筑地基基础工程施工质量验收规范》GB50202-2002和《强夯地基处理技术规程》CECS279:2010的规定。
（2） 强夯后的地基检测应在强夯施工全部完成后进行，并满足规范规定的间歇时间。
（3） 强夯检测分3个项目，每个项目分单元进行，具体分区见附表《检测报告成册表》。
（4） 强夯检测采取原位测试和室内土工试验相结合的方法进行。
（5） 检测点应选在基础底面设计标高以上，一般选在整平0.8～1m处，并根据强夯满夯能级的大小，扰动层厚度，基底标高等因素确定。
（6） 检测后所有钻孔须用砂土填实。
4.2. 检测项目
强夯后地基检测内容除按规范规定内容外，至少包括以下项目：
（1） 强夯后地基压实度
（2） 地基承载力
（3） 压缩模量
（4） 有效加固深度
（5） 有效加固深度内各土层物理力学指标
（6） 夯前后各土层、土层各指标分析比较。
4.3. 检测手段及数量
（1） 检测手段
强夯后地基的检测采用静载试验、标准贯入试验、瑞利波测试、重型动力触探以及钻探取样和室内土工试验。
（2） 检测点布置要求
原位测试检测点（静载试验、标准贯入试验、瑞利波、重型动力触探）总的数量要求：每个单位工程各不少于3点。每个单位工程1000m2 以上的每 100m2至少应有1点，3000m2 以上的每300m2至少应有 1 点。原则上，每个单位工程各种试验点数量要求如下：
静载试验：约占以上总点数的20%，其中重要设施如动力中心、PP及仓库、PE及仓库、空分、MTO、罐区等可适当增加，其它设施可适当减少。
标准贯入试验：约占以上总点数的35%。
瑞利波测试：占以上总点数的40%。
重型动力触探：占以上总点数的5%。
各标段的每个单元/装置作为一个单位工程，每个标段内所有通道可以作为一个单位工程，详见单元装置表。
（3） 检测深度要求
标准贯入试验、瑞利波、重型动力触探检测深度均应超过影响深度至少2米，影响深度取回填土、0层土、1层土总厚度，以及施工所用夯能应达到的影响深度（对应试夯检测报告）的较大值。
（4） 压实度检测要求
压实度试验，地表下0.5米处，压实度不小于90%，每1500m2一个点，每个单位工程不少于3点。
（5） 取样及试验
在所有标贯孔内进行取土，土层取样数量及室内土工试验遵照相关勘察规范。
（6） 其它要求
检测现场实施前，检测单位应基于规范和以上技术要求，编制检测技术方案，包括检测点布置及工作量等，提交业主审查确认。
对于强夯后不能达到设计要求而需要补夯的区域，检测单位应在检测过程中提出补夯区域的具体范围和位置，补夯后需进行复检，直到合格为止。
4.4. 检测报告要求
（1） 强夯报告应按《建筑地基处理技术规范》JGJ79-2002及《强夯地基处理技术规程》CECS279:2010 进行编制。强夯必须对全场的处理结果进行整体判断，提出全厂强夯的处理最终结果，并给出满足相应现行国家设计规范，可供设计直接使用的结果。
（2） 通过钻探取样和室内土工试验，提供各土层处理后物理力学指标（含水量、孔隙比、地基承载力特征值、压缩模量、十字板剪切强度、e-p曲线等），提供分析对比情况，并对处理深度内的土层加固情况进行分析。
（3） 根据检测结果与处理前的检测结果进行对比，以了解加固后各层土的物理力学指标的变化情况。
（4） 强夯报告应给出强夯后场地的下沉标高，给出强夯后适宜做建、构筑物的地基持力层的深度或标高。
（5） 强夯报告还应包含工程概况、施工过程、强夯范围图、强夯布点图、强夯工艺及技术参数等有关施工情况。

5. 交付物要求
5.1 所有成品报告必须有封面、签署页、目录页等
5.2 所有成品报告中文字及制图必须规范，所使用的文字、术语、符号、单位、数字的书写方式必须符合有关国家标准的要求。
5.3 附图、附表的要求
5.3.1 成果报告应按要求附加足够的附图、附表；
5.3.2 附图、附表应统一编号，应尽量与报告书统一装订成册；
5.4 提交份数
5.4.1 打印拷贝
强夯检测报告，按成册表要求分册出版，每册：
审查版版2套，终版16套。
5.4.2 电子拷贝
所有文件最终版都应提供电子版，电子版应包括可编辑版（MS OFFICE 2003软件、AutoCAD 2004软件及图像软件等原格式文件）及不可编辑版（Acrobat Adobe PDF 格式）。
要求提供电子版2份，可编辑版和不可编辑分别按两个子目录拷入光盘，提供2份光盘。
终版前应根据业主要求提供电子文件供审查。

6. 时间进度
自强夯施工完成后 XX日内完成全部检测，提交检测报告初稿。

7. 附件
附件1：检测报告成册表
附件2：I、II、III标段夯能布置图
附件3：试夯检测报告
附件4：初步勘察报告
附件5：场地平整图
