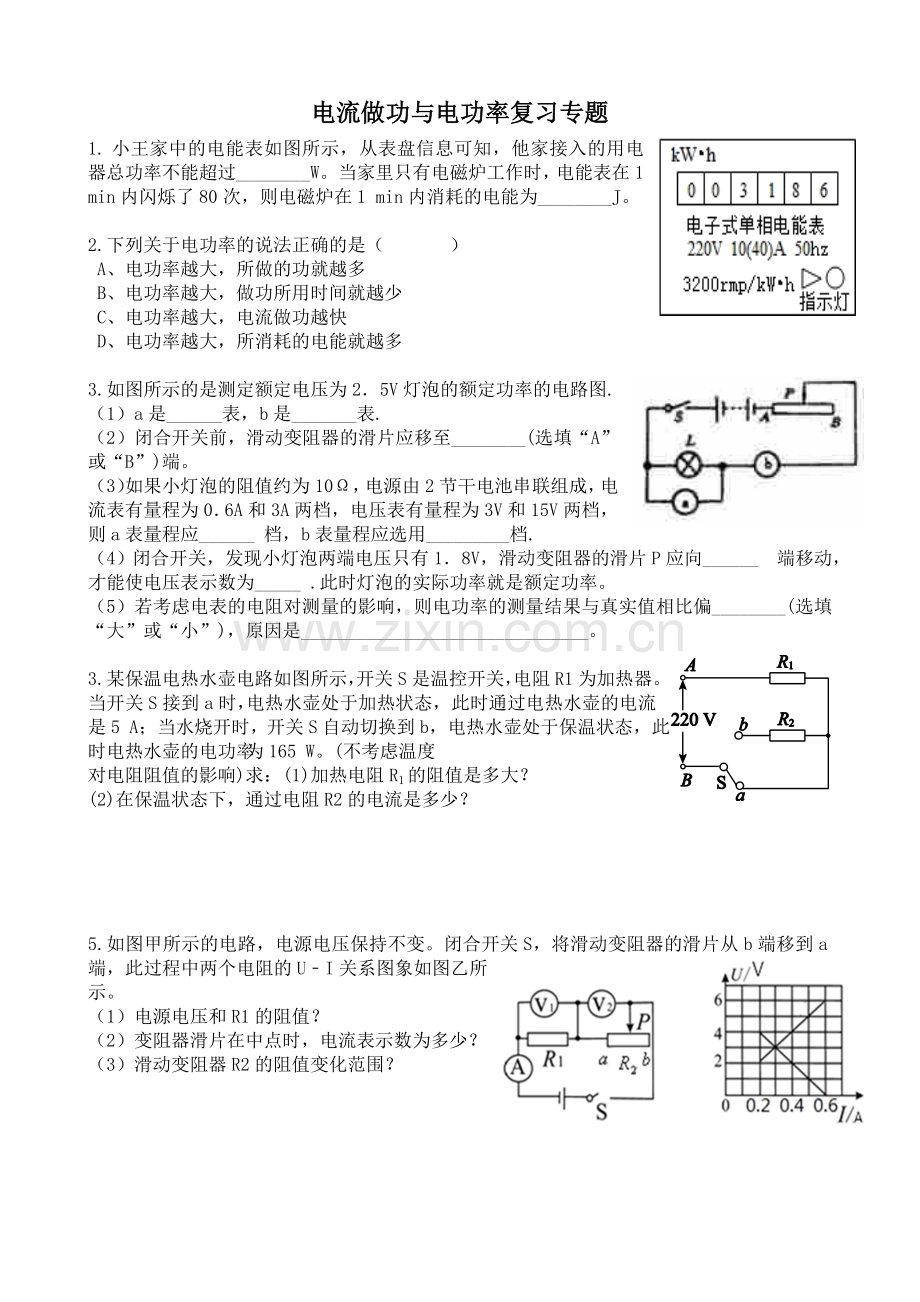

电流做功与电功率复习专题
1.小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过________W。当家里只有电磁炉工作时，电能表在1 min内闪烁了80次，则电磁炉在1 min内消耗的电能为________J。

2.下列关于电功率的说法正确的是（ ）
A、电功率越大，所做的功就越多
B、电功率越大，做功所用时间就越少
C、电功率越大，电流做功越快
D、电功率越大，所消耗的电能就越多

3.如图所示的是测定额定电压为2．5V灯泡的额定功率的电路图.
（1）a是______表，b是_______表.
（2）闭合开关前，滑动变阻器的滑片应移至________(选填“A”或“B”)端。
（3）如果小灯泡的阻值约为10Ω，电源由2节干电池串联组成，电流表有量程为0．6A和3A两档，电压表有量程为3V和15V两档，则a表量程应______ 档，b表量程应选用_________档.
（4）闭合开关，发现小灯泡两端电压只有1．8V，滑动变阻器的滑片P应向 ______ 端移动，才能使电压表示数为_____ .此时灯泡的实际功率就是额定功率。
（5）若考虑电表的电阻对测量的影响，则电功率的测量结果与真实值相比偏________(选填“大”或“小”)，原因是_______________________________。

3.某保温电热水壶电路如图所示，开关S是温控开关，电阻R1为加热器。当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5 A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165 W。(不考虑温度
对电阻阻值的影响)求：(1)加热电阻R1的阻值是多大？
(2)在保温状态下，通过电阻R2的电流是多少？

5.如图甲所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片从b端移到a端，此过程中两个电阻的U﹣I关系图象如图乙所示。
（1）电源电压和R1的阻值？
（2）变阻器滑片在中点时，电流表示数为多少？
（3）滑动变阻器R2的阻值变化范围？
