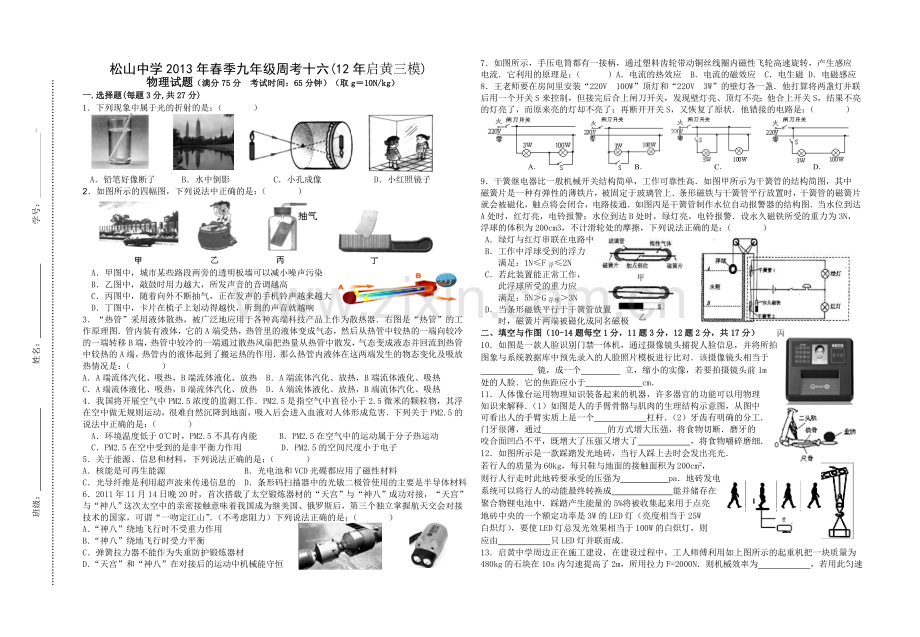

松山中学2013年春季九年级周考十六.doc

班级： 姓名： 学号：_______________-
…………………………………………………………………………………………………………………………………………………………
松山中学2013年春季九年级周考十六(12年启黄三模)
物理试题（满分75分 考试时间：65分钟）（取g＝10N/kg）
一.选择题(每题3分,共27分)
1．下列现象中属于光的折射的是：（　　 ）

A．铅笔好像断了 B．水中倒影 C．小孔成像 D．小红照镜子
2．如图所示的四幅图，下列说法中正确的是：（　　 ）

A．甲图中，城市某些路段两旁的透明板墙可以减小噪声污染
B．乙图中，敲鼓时用力越大，所发声音的音调越高
C．丙图中，随着向外不断抽气，正在发声的手机铃声越来越大
D．丁图中，卡片在梳子上划动得越快，听到的声音就越响
3．“热管”采用液体散热，被广泛地应用于各种高端科技产品上作为散热器．右图是“热管”的工作原理图．管内装有液体，它的A端受热，热管里的液体变成气态，然后从热管中较热的一端向较冷的一端转移B端，热管中较冷的一端通过散热风扇把热量从热管中散发，气态变成液态并回流到热管中较热的A端，热管内的液体起到了搬运热的作用．那么热管内液体在这两端发生的物态变化及吸放热情况是：（　　 ）
A．A端流体汽化、吸热，B端流体液化、放热 B．A端流体汽化、放热，B端流体液化、吸热
C．A端流体液化、吸热，B端流体汽化、放热 D．A端流体液化、放热，B端流体汽化、吸热
4．我国将开展空气中PM2.5浓度的监测工作．PM2.5是指空气中直径小于2.5微米的颗粒物，其浮在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危害．下列关于PM2.5的说法中正确的是：（　　 ）
A．环境温度低于0℃时，PM2.5不具有内能 B．PM2.5在空气中的运动属于分子热运动
C．PM2.5在空中受到的是非平衡力作用 D．PM2.5的空间尺度小于电子
5．关于能源、信息和材料，下列说法正确的是：（　　 ）
A．核能是可再生能源 B．光电池和VCD光碟都应用了磁性材料
C．光导纤维是利用超声波来传递信息的 D．条形码扫描器中的光敏二极管使用的主要是半导体材料
6．2011年11月14日晚20时，首次搭载了太空锻炼器材的“天宫”与“神八”成功对接，“天宫”与“神八”这次太空中的亲密接触意味着我国成为继美国、俄罗斯后，第三个独立掌握航天交会对接技术的国家，可谓“一吻定江山”．（不考虑阻力）下列说法正确的是：（　　 ）
A．“神八”绕地飞行时不受重力作用
B．“神八”绕地飞行时受力平衡
C．弹簧拉力器不能作为失重防护锻炼器材
D．“天宫”和“神八”在对接后的运动中机械能守恒
7．如图所示，手压电筒都有一接柄，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，产生感应
电流．它利用的原理是：（　　 ）A．电流的热效应 B．电流的磁效应 C．电生磁 D．电磁感应
8．王老师要在房间里安装“220V 100W”顶灯和“220V 3W”的壁灯各一盏．他打算将两盏灯并联
后用一个开关S来控制，但接完后合上闸刀开关，发现壁灯亮、顶灯不亮；他合上开关S，结果不亮
的灯亮了，而原来亮的灯却不亮了；再断开开关S，又恢复了原状．他错接的电路是：（　　 ）

A． B． C． D．
9．干簧继电器比一般机械开关结构简单，工作可靠性高．如图甲所示为干簧管的结构简图，其中
磁簧片是一种有弹性的薄铁片，被固定于玻璃管上．条形磁铁与干簧管平行放置时，干簧管的磁簧片
就会被磁化，触点将会闭合，电路接通．如图丙是干簧管制作水位自动报警器的结构图．当水位到达
A处时，红灯亮，电铃报警；水位到达B处时，绿灯亮，电铃报警．设永久磁铁所受的重力为3N，
浮球的体积为200cm3，不计滑轮处的摩擦，下列说法正确的是：（　　 ）
A．绿灯与红灯串联在电路中
B．工作中浮球受到的浮力
满足：1N≤F浮≤2N
C．若此装置能正常工作，
此浮球所受的重力应
满足：5N＞G浮球＞3N
D．当条形磁铁平行于干簧管放置
时，磁簧片两端被磁化成同名磁极
二、填空与作图（10-14题每空1分，11题3分，12题2分，共17分）
10．如图是一款人脸识别门禁一体机，通过摄像镜头捕捉人脸信息，并将所拍
图象与系统教据库中预先录入的人脸照片模板进行比对．该摄像镜头相当于
镜，成一个 立，缩小的实像，若要拍摄镜头前1m
处的人脸．它的焦距应小于 cm．
11．人体像台运用物理知识装备起来的机器，许多器官的功能可以用物理
知识来解释．（1）如图是人的手臂骨骼与肌肉的生理结构示意图，从图中
可看出人的手臂实质上是一个 杠杆．（2）牙齿有明确的分工．
门牙很薄，通过 的方式增大压强，将食物切断．磨牙的
咬合面凹凸不平，既增大了压强又增大了 ，将食物嚼碎磨细．
12．如图所示是一款踩踏发光地砖，当行人踩上去时会发出亮光．
若行人的质量为60kg，每只鞋与地面的接触面积为200cm2，
则行人行走时此地砖要承受的压强为 pa．地砖发电
系统可以将行人的动能最终转换成 能并储存在
聚合物锂电池中．踩踏产生能量的5%将被收集起来用于点亮
地砖中央的一个额定功率是3W的LED灯（亮度相当于25W
白炽灯），要使LED灯总发光效果相当于100W的白炽灯，则
应由 只LED灯并联而成．

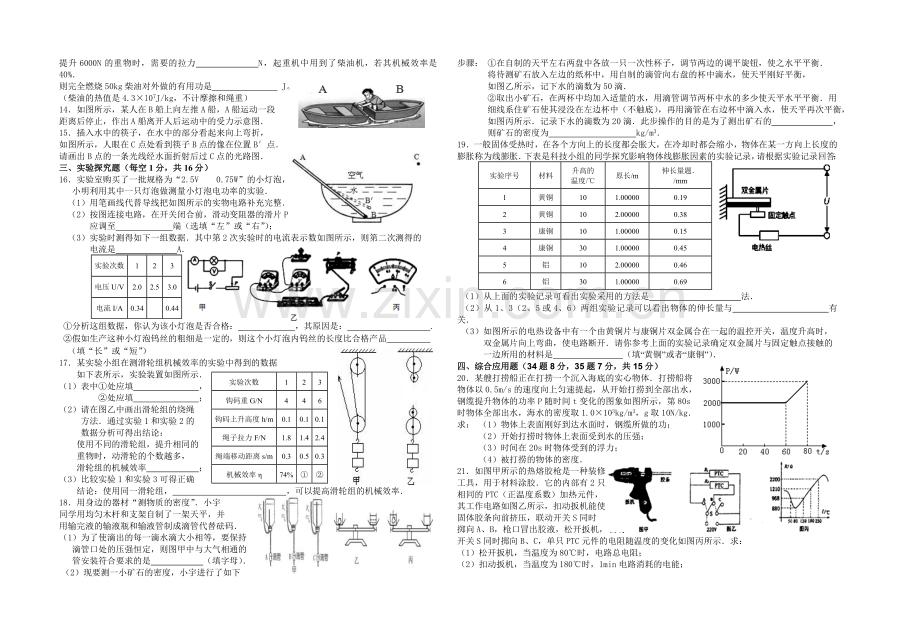

13．启黄中学周边正在施工建设，在建设过程中，工人师傅利用如上图所示的起重机把一块质量为
480kg的石块在10s内匀速提高了2m，所用拉力F=2000N．则机械效率为 ，若用此匀速
提升6000N的重物时，需要的拉力 N，起重机中用到了柴油机，若其机械效率是40%．
则完全燃烧50kg柴油对外做的有用功是 J。
（柴油的热值是4.3×l07J/kg，不计摩擦和绳重）
14．如图所示，某人在B船上向左推A船，A船运动一段
距离后停止，作出A船离开人后运动中的受力示意图．
15．插入水中的筷子，在水中的部分看起来向上弯折，
如图所示，人眼在C点处看到筷子B点的像在位置B′点．
请画出B点的一条光线经水面折射后过C点的光路图．
三、实验探究题（每空1分，共16分）
16．实验室购买了一批规格为“2.5V  0.75W”的小灯泡，
小明利用其中一只灯泡做测量小灯泡电功率的实验．
（1）用笔画线代替导线把如图所示的实物电路补充完整．
（2）按图连接电路，在开关闭合前，滑动变阻器的滑片P
应调至 端（选填“左”或“右”）；
（3）实验时测得如下一组数据．其中第2次实验时的电流表示数如图所示，则第二次测得的
电流是 A．
实验次数
1
2
3
电压U/V
2.0
2.5
3.0
电流I/A
0.34

0.44
①分析这组数据，你认为该小灯泡是否合格： ，其原因是： .
②假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度比合格产品
（填“长”或“短”）
17．某实验小组在测滑轮组机械效率的实验中得到的数据
实验次数
1
2
3
钩码重G/N
4
4
6
钩码上升高度h/m
0.1
0.1
0.1
绳子拉力F/N
1.8
1.4
2.4
绳端移动距离s/m
0.3
0.5
0.3
机械效率η
74%
①
②
如下表所示，实验装置如图所示．
（1）表中①处应填 ，
②处应填 ；
（2）请在图乙中画出滑轮组的绕绳
方法．通过实验1和实验2的
数据分析可得出结论：
使用不同的滑轮组，提升相同的
重物时，动滑轮的个数越多，
滑轮组的机械效率 ；
（3）比较实验1和实验3可得正确
结论：使用同一滑轮组， ，可以提高滑轮组的机械效率．
18．用身边的器材“测物质的密度”．小宇
同学用均匀木杆和支架自制了一架天平，并
用输完液的输液瓶和输液管制成滴管代替砝码．
（1）为了使滴出的每一滴水滴大小相等，要保持
滴管口处的压强恒定，则图甲中与大气相通的
管安装符合要求的是 （填字母）．
 （2）现要测一小矿石的密度，小宇进行了如下
步骤： ①在自制的天平左右两盘中各放一只一次性杯子，调节两边的调平旋钮，使之水平平衡．
将待测矿石放入左边的纸杯中，用自制的滴管向右盘的杯中滴水，使天平刚好平衡，
如图乙所示，记下水的滴数为50滴．
②取出小矿石，在两杯中均加入适量的水，用滴管调节两杯中水的多少使天平水平平衡．用
细线系住矿石使其浸没在左边杯中（不触底），再用滴管在右边杯中滴入水，使天平再次平衡，
如图丙所示．记录下水的滴数为20滴．此步操作的目的是为了测出矿石的 ，
则矿石的密度为 kg/m3．
19．一般固体受热时，在各个方向上的长度都会胀大，在冷却时都会缩小，物体在某一方向上长度的
膨胀称为线膨胀．下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
实验序号
材料
升高的
温度/℃
原长/m
伸长量题．
/mm
1
黄铜
10
1.00000
0.19
2
黄铜
10
2.00000
0.38
3
康铜
10
1.00000
0.15
4
康铜
30
1.00000
0.45
5
铝
10
2.00000
0.46
6
铝
30
1.00000
0.69
（1）从上面的实验记录可看出实验采用的方法是 法．
（2）从1、3（2、5或4、6）两组实验记录可以看出物体的伸长量与 有关．
（3）如图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，
双金属片向上弯曲，使电路断开．请你参考上面的实验记录确定双金属片与固定触点接触的
一边所用的材料是 （填“黄铜”或者“康铜”）．
四、综合应用题（34题8分，35题7分，共15分）
20．某艘打捞船正在打捞一个沉入海底的实心物体．打捞船将
物体以0.5m/s的速度向上匀速提起，从开始打捞到全部出水，
钢缆提升物体的功率P随时间t变化的图象如图所示，第80s
时物体全部出水，海水的密度取1.0×103kg/m3，g取10N/kg．
求： （1）物体上表面刚好到达水面时，钢缆所做的功；
（2）开始打捞时物体上表面受到水的压强；
（3）时间在20s时物体受到的浮力；
（4）被打捞的物体的密度．
21．如图甲所示的热熔胶枪是一种装修
工具，用于材料涂胶．它的内部有2只
相同的PTC（正温度系数）加热元件，
其工作电路如图乙所示，扣动扳机能使
固体胶条向前挤压，联动开关S同时
掷向A、B，枪口冒出胶液，松开扳机，联动
开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：
（1）松开扳机，当温度为80℃时，电路总电阻；
（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；
（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．
