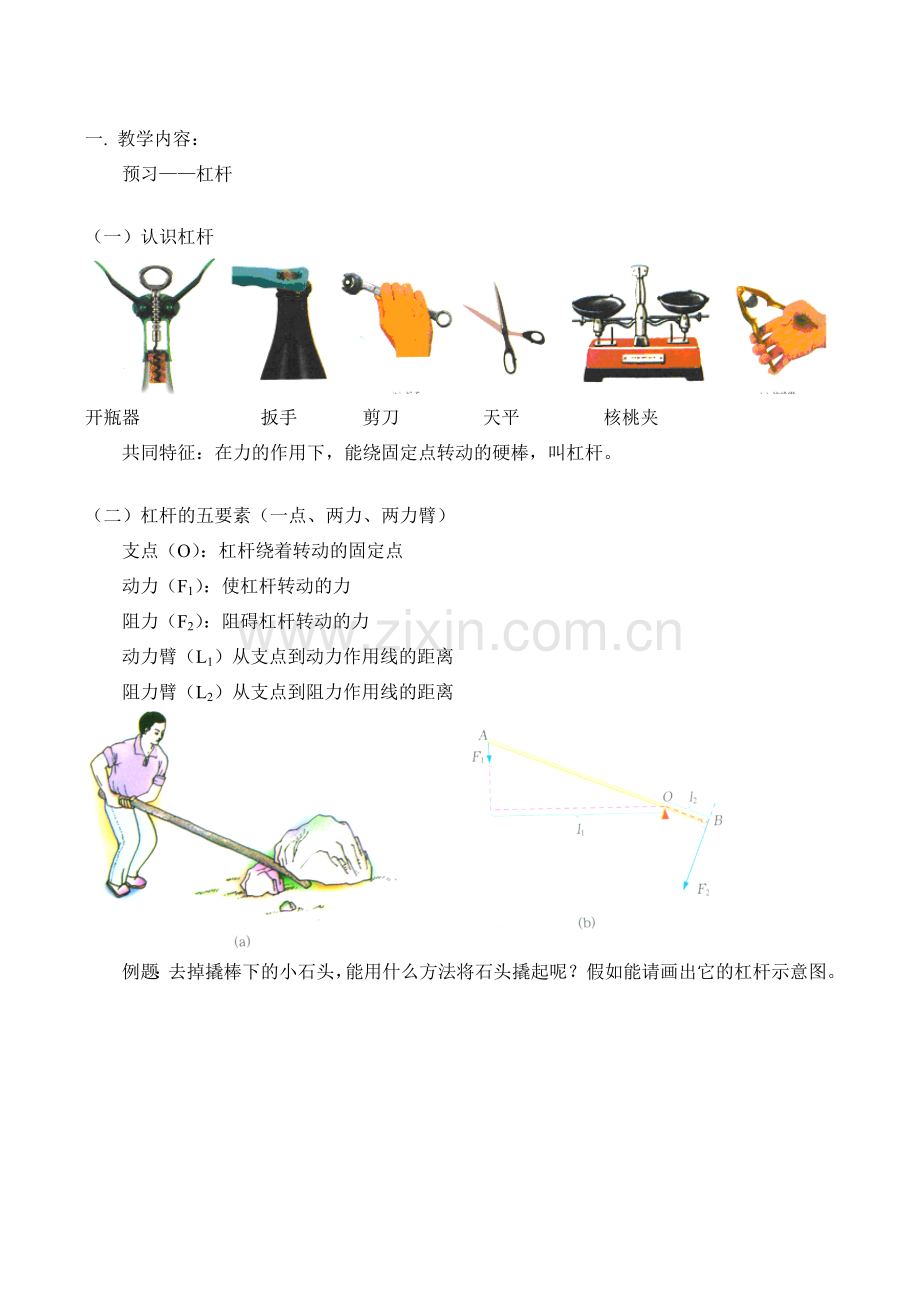

一. 教学内容：
预习——杠杆

（一）认识杠杆
开瓶器 扳手 剪刀 天平 核桃夹
共同特征：在力的作用下，能绕固定点转动的硬棒，叫杠杆。

（二）杠杆的五要素（一点、两力、两力臂）
支点（O）：杠杆绕着转动的固定点
动力（F1）：使杠杆转动的力
阻力（F2）：阻碍杠杆转动的力
动力臂（L1）从支点到动力作用线的距离
阻力臂（L2）从支点到阻力作用线的距离

例题：去掉撬棒下的小石头，能用什么方法将石头撬起呢？假如能请画出它的杠杆示意图。

（三）杠杆的平衡：杠杆在动力和阻力作用下静止或匀速转动，称为杠杆平衡。
探究杠杆的平衡时，动力、阻力、动力臂、阻力臂之间的关系？
猜想与假设：

实验验证：

实验表格：每个钩码受的重力为G

实验结论：杠杆平衡条件是“动力乘动力臂等于阻力乘阻力臂”
F1×L1＝F2×L2
讨论：当L1>L2时，F1<F2，省力杠杆
当L1<L2时，F1>F2，费力杠杆
L1＝L2时，F1＝F2，等臂杠杆

天平是 杠杆 核桃夹是 杠杆

撬棒是 杠杆 筷子是 杠杆

【模拟试题】（答题时间：25分钟）
1. 下图中给出了一些杠杆实例，请找出它们的支点、动力、阻力，并画出它们的杠杆示意图.

2. 画出下图中各杠杆实例的动力臂和阻力臂，并指出是省力还是费力的杠杆？

3. 在下图中，测力计对杠杆的拉力的力臂与钩码对杠杆的拉力的力臂之比为7：3，测力计的示数是4.2牛，杠杆自重忽略不计，那么钩码有多重？

4. 请对下面的杠杆进行分类，并说明你的分类方法。

5. 观察你家的自行车，指出自行车中的杠杆。至少写出三个。

试题答案
1.

2.

3. 9.8N
4. 分类方法一：按省费力来分类
省力杠杆有：（a）用羊角锤起钉子；（c）手推独轮车
费力杠杆有：（d）钓鱼竿
等臂杠杆有：（b）天平
分类方法二：按动力、阻力与支点的位置来分类
动力、阻力位于支点两侧的：（b）天平
动力、阻力位于支点一侧的： （a）羊角锤起钉子
（c）手推独轮车
（d）钓鱼竿
5. 车把，车闸，车铃，车支架等。
