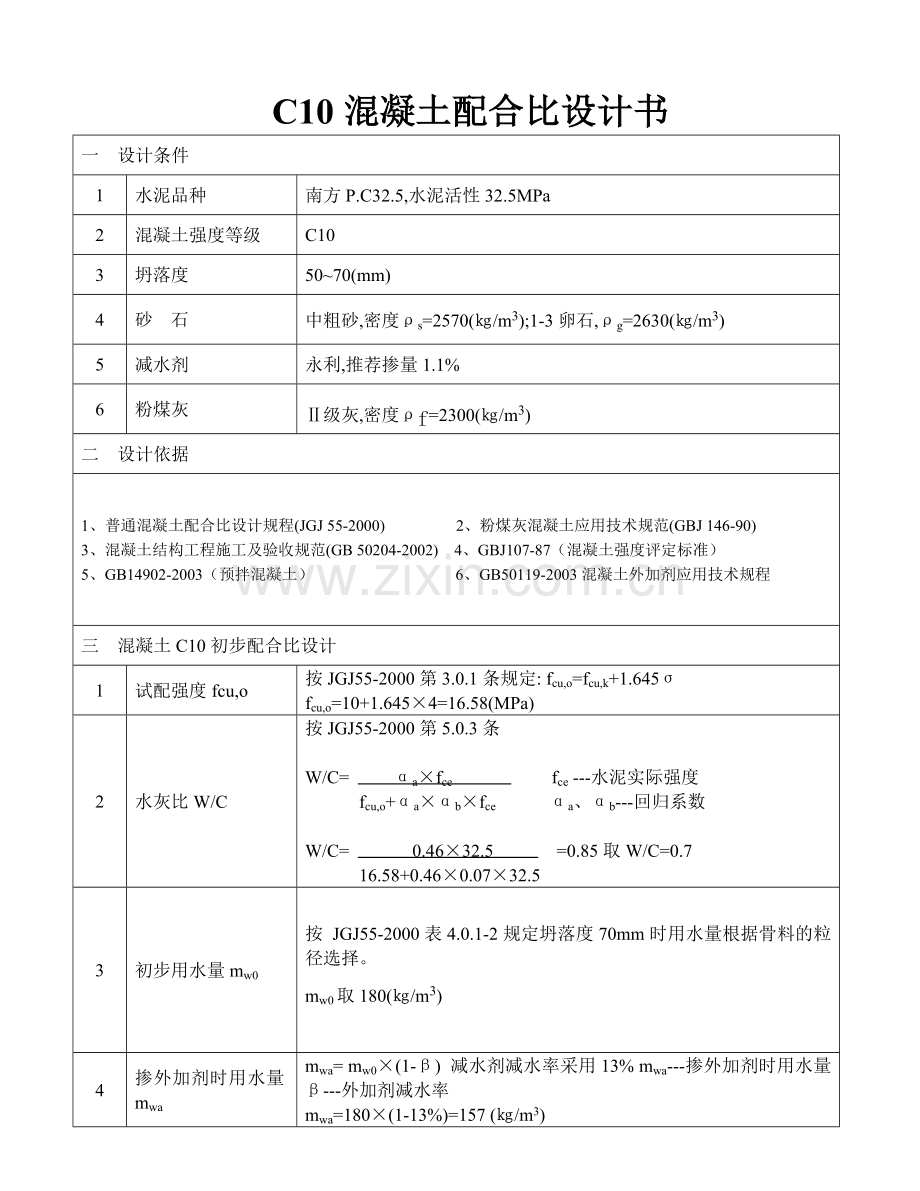

C10混凝土配合比设计书
一 设计条件
1
水泥品种
南方P.C32.5,水泥活性32.5MPa
2
混凝土强度等级
C10
3
坍落度
50~70(mm)
4
砂 石
中粗砂,密度ρs=2570(㎏/m3);1-3卵石,ρg=2630(㎏/m3)
5
减水剂
永利,推荐掺量1.1%
6
粉煤灰
Ⅱ级灰,密度ρf=2300(㎏/m3)
二 设计依据
1、普通混凝土配合比设计规程(JGJ 55-2000) 2、粉煤灰混凝土应用技术规范(GBJ 146-90)
3、混凝土结构工程施工及验收规范(GB 50204-2002) 4、GBJ107-87（混凝土强度评定标准）
5、GB14902-2003（预拌混凝土） 6、GB50119-2003混凝土外加剂应用技术规程
三 混凝土C10初步配合比设计
1
试配强度fcu,o
按JGJ55-2000第3.0.1条规定: fcu,o=fcu,k+1.645σ
fcu,o=10+1.645×4=16.58(MPa)
2
水灰比W/C
按JGJ55-2000第5.0.3条

W/C= αa×fce fce ---水泥实际强度
fcu,o+αa×αb×fce αa、αb---回归系数

W/C= 0.46×32.5 =0.85取W/C=0.7
16.58+0.46×0.07×32.5
3
初步用水量mw0
按 JGJ55-2000表4.0.1-2规定坍落度70mm时用水量根据骨料的粒径选择。
mw0取180(㎏/m3)
4
掺外加剂时用水量mwa
mwa= mw0×(1-β) 减水剂减水率采用13% mwa---掺外加剂时用水量 β---外加剂减水率
mwa=180×(1-13%)=157 (㎏/m3)
5

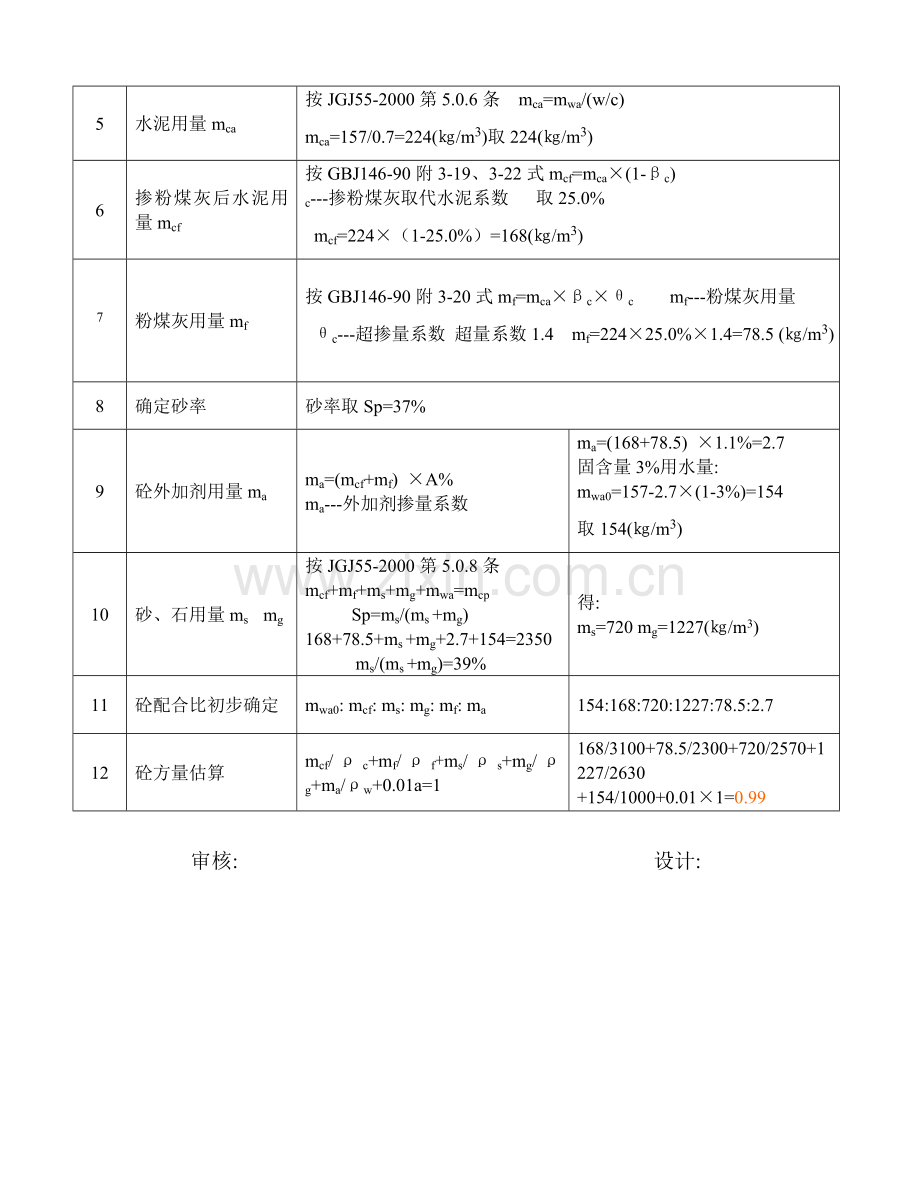

水泥用量mca
按JGJ55-2000第5.0.6条 mca=mwa/(w/c)
mca=157/0.7=224(㎏/m3)取224(㎏/m3)
6
掺粉煤灰后水泥用量mcf
按GBJ146-90附3-19、3-22式mcf=mca×(1-βc) βc---掺粉煤灰取代水泥系数 取25.0%
mcf=224×（1-25.0%）=168(㎏/m3)
7
粉煤灰用量mf
按GBJ146-90附3-20式mf=mca×βc×θc mf---粉煤灰用量
θc---超掺量系数 超量系数1.4 mf=224×25.0%×1.4=78.5 (㎏/m3)
8
确定砂率
砂率取Sp=37%
9
砼外加剂用量ma
ma=(mcf+mf) ×A%
ma---外加剂掺量系数
ma=(168+78.5) ×1.1%=2.7
固含量3%用水量:
mwa0=157-2.7×(1-3%)=154
取154(㎏/m3)
10
砂、石用量ms mg
按JGJ55-2000第5.0.8条
mcf+mf+ms+mg+mwa=mcp
Sp=ms/(ms +mg)
168+78.5+ms +mg+2.7+154=2350
ms/(ms +mg)=39%
得:
ms=720 mg=1227(㎏/m3)
11
砼配合比初步确定
mwa0: mcf: ms: mg: mf: ma
154:168:720:1227:78.5:2.7
12
砼方量估算
mcf/ρc+mf/ρf+ms/ρs+mg/ρg+ma/ρw+0.01a=1
168/3100+78.5/2300+720/2570+1227/2630
+154/1000+0.01×1=0.99

审核: 设计:
