安徽皖北煤电集团朱集西煤矿

井下无极绳绞车
技术规格书

文件编制：
文件校核：
文件审核：

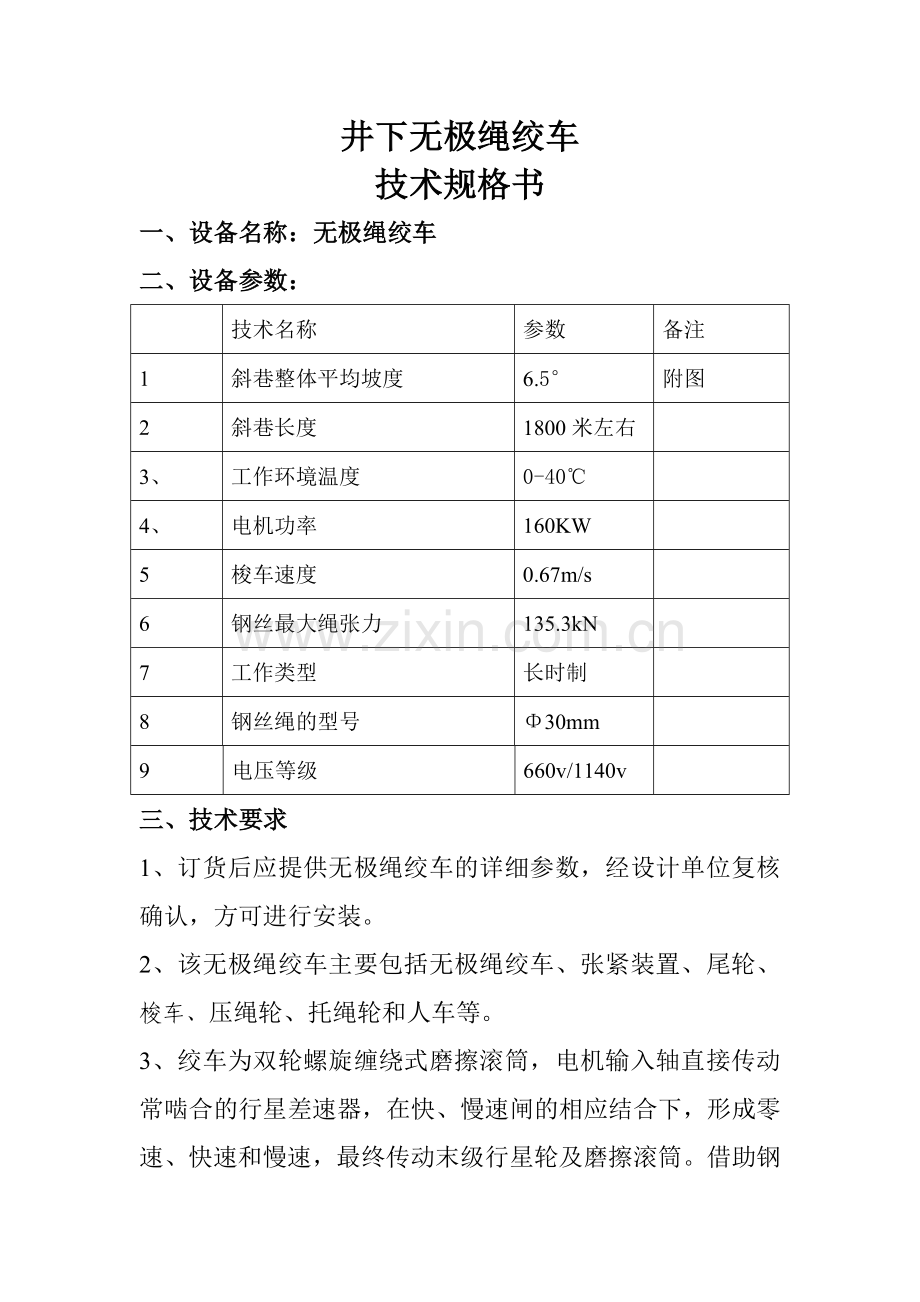

井下无极绳绞车
技术规格书
一、设备名称：无极绳绞车
二、设备参数：

技术名称
参数
备注
1
斜巷整体平均坡度
6.5°
附图
2
斜巷长度
1800米左右

3、
工作环境温度
0-40℃

4、
电机功率
160KW

5
梭车速度
0.67m/s

6
钢丝最大绳张力
135.3kN

7
工作类型
长时制

8
钢丝绳的型号
Φ30mm

9
电压等级
660v/1140v

三、技术要求
1、订货后应提供无极绳绞车的详细参数，经设计单位复核确认，方可进行安装。
2、该无极绳绞车主要包括无极绳绞车、张紧装置、尾轮、梭车、压绳轮、托绳轮和人车等。
3、绞车为双轮螺旋缠绕式磨擦滚筒，电机输入轴直接传动常啮合的行星差速器，在快、慢速闸的相应结合下，形成零速、快速和慢速，最终传动末级行星轮及磨擦滚筒。借助钢丝绳与滚筒之间的摩擦力而达到传送重物的目的。
4、无极绳绞车的电控系统，该装置由一台主电机和一台油泵电机组成,主电机由一台真空磁力启动器和防爆控制按钮进行远程控制。油泵电机由一台防爆磁力起动器用LA81-3型防爆控制按钮控制。
5、无极绳绞车牵引速度为0.67m/s。
6、电气采用6级防爆型电气并应符合GB3836-2000《爆炸性环境用防爆电气设备》。
7、本设备应由具有生产这种资质的厂家生产并负责指导安装。
